Прошивка Marlin. Задаём вопросы, углубляемся в дебри, делимся находками

[Alex Post]

Посмотрел исходники Марлина, разница между 1.3 и 1.4 только в разводке пина servo0. В 1.3 это 7-й пин, в 1.4 - 11-й. В остальном близнецы братья.

Код: Выделить всё

#ifdef IS_RAMPS_13
  #define SERVO0_PIN        7 // RAMPS_13 // Will conflict with BTN_EN2 on LCD_I2C_VIKI
#else
  #define SERVO0_PIN       11
#endif

[Svasty]

Доброго дня. Может знает кто, куда копать? Суть в следующем.
Купила у китаёз Ардуино мега 2560 с атмель 16u2, рампс 1.4 с а4988 блок питания 12В,1,5 А. Проверял на макетной плате. Прямое подключение драйвера и шд , с грехом пополам завертелся шд.
Затем накинул рампс , вставил драйверы. Забил прошивку марлин крайнюю версию. Залилась нормально ,но! с ЖК экрана управлять шд получалось и только. С сд карты код то же не берёт. На экране показывает, что процент выполнения программы меняется, но шд да же не дёргается.Деление шага выставил на 1\16. При подключении того же pronterface либо не видел плату, либо подключение проходило, но реакции ни на гкод,ни ручное управление не наблюдалось. Шд крутил от руки, что говорило о том , что питание на шд не подаётся.

Вопрос, куда копать или в чём может быть причина

Сразу говорю, что питание на шд подаётся при управлении через меню принтера с экрана энкодером, а с компьютера ноль реакции.

На рампсе выпаял диод д1, да бы отвязать питание ардуины от шилда.

[Robert Sa]

Прямое подключение драйвера и шд , с грехом пополам завертелся шд.

Попробуйте с др. более мощным БП, по всей видимости ваш с 1,5А током не соответствует действительности.
И 2 доп вопрос - драйвер подключен к 12в питанию? Уверены? Покажите откуда подаете 12в для питания ШД на рампсе. Там где написано 11А или там где написано 5А?
Подключены все 4 ШД или только 1 к драйверам?

[sailanser]

1.5 А Это явно маловато нужно считать так сумарный ток всех движков + 2А про запас, итак 1,7А х 4(5)+2=8,8 берем ближайшее или 10А или 15А тут все зависит от кол-ва движков, если есть мысль этим же БП и столик греть то полученное значене умножаем на два как минимум. А 1,5А БП разве что потом сможете светодиодную подсветку запитать.

[Svasty]

Прямое подключение драйвера и шд , с грехом пополам завертелся шд.

Попробуйте с др. более мощным БП, по всей видимости ваш с 1,5А током не соответствует действительности.
И 2 доп вопрос - драйвер подключен к 12в питанию? Уверены? Покажите откуда подаете 12в для питания ШД на рампсе. Там где написано 11А или там где написано 5А?
Подключены все 4 ШД или только 1 к драйверам?

Я подключился физически только один шд к оси Х, остальные оси - просто драйверы в разъемах.
Драйвер получает питание с разъёма питания 12 В рампса, столов экструдеров и проч ничего не подсоединял пока, я пока ху Поттер хочу собрать для началаив дебри тридэ не лезу. Иду от простого к сложному.
И я же писал, что от управления через меню принтера с лсд экрана, шд уверенно крутится. У меня задача сейчас, настроить связь компьютер-плата-шд. На большее пока не рыпаюсь.

[Svasty]

1.5 А Это явно маловато нужно считать так сумарный ток всех движков + 2А про запас, итак 1,7А х 4(5)+2=8,8 берем ближайшее или 10А или 15А тут все зависит от кол-ва движков, если есть мысль этим же БП и столик греть то полученное значене умножаем на два как минимум. А 1,5А БП разве что потом сможете светодиодную подсветку запитать.

У меня один шд всего подключен физически, и он крутится от энкрдера уверенно. Понимаю, что 1,5 А маловато, но я ограничил ускорение и максимальную скорость, да и точность пока не важна, важно настроить цепочку компьютера платами. Можете по сути подсказать что-нибудь?

[sailanser]

Тогда попробуйте запилить видео, что и как делаете. Посмотрите скорость порта в прошивке и в настройках самого порта на компьютере.

[Svasty]

Хорошо.

[Robert Sa]

но я ограничил ускорение и максимальную скорость, да и точность пока не важна,

ШД имеет понятие удержание, если не будет достаточного тока то такой режим будет сжирать практически всю мощу БП в 1,5А....
Каков ток короткого замыкания 12в БП у вас?
что за БП, покажите пож. Что то мне подсказывает что это адаптер для всяких маломощных устройств... там точно нет 1,5А тока на выходе.. ширпотреб...макс 1А в реали..
Если есть старый БП от ПК то он подойдет для ваших тестов.
Если нет подсоединения порта к ПК понижайте скорость порта ПК, начните с 37000 и до 115000

[Чиффа]

Доброго дня. Может знает кто, куда копать? Суть в следующем...
На рампсе выпаял диод д1, да бы отвязать питание ардуины от шилда.

Кроме того, что возможны всякие причины неправильных настроек соединения бутерброда с компом, можно покопать в железе:

1) ИМХО, попробовать восстановить диод, он там не просто так стоял.

2) Нужно правильно настроить прошивку, даже если она не для 3д печати будет использоваться:
Концевики надо правильно обозначить,
Убрать ограничения по температуре: нет термисторов, температура неправильная, принтер в ошибке лежит.
Еще чего может забыл...

3) Просмотреть плату внимательно на наличие непропаев. Включить сборку только от ЮСБ и очень аккуратно замерить напряжение +5В на драйвере. Повторить при включении от БП и когда есть оба питания.

4) Замерить ток и напряжение БП когда он вместе с ЮСБ питает бутер.
Лично замерял потребление 1 стандартного ШД через драйвер А4988 вместе с ардуино про мини лабораторным поверенным источником питания, выходило не более 0,3А при вращении. На удержании может 0,4 но там и близко нет 1 А.
Так что не верю, что проблема в нехватке тока, но надписям на китайских БП я не верю тоже.

Ну и все таки пункт № 0

0) добиться, чтобы бутер нормально коннектился к пронтерфейсу.

[Svasty]

Вот видео.

http://my-files.ru/dne646

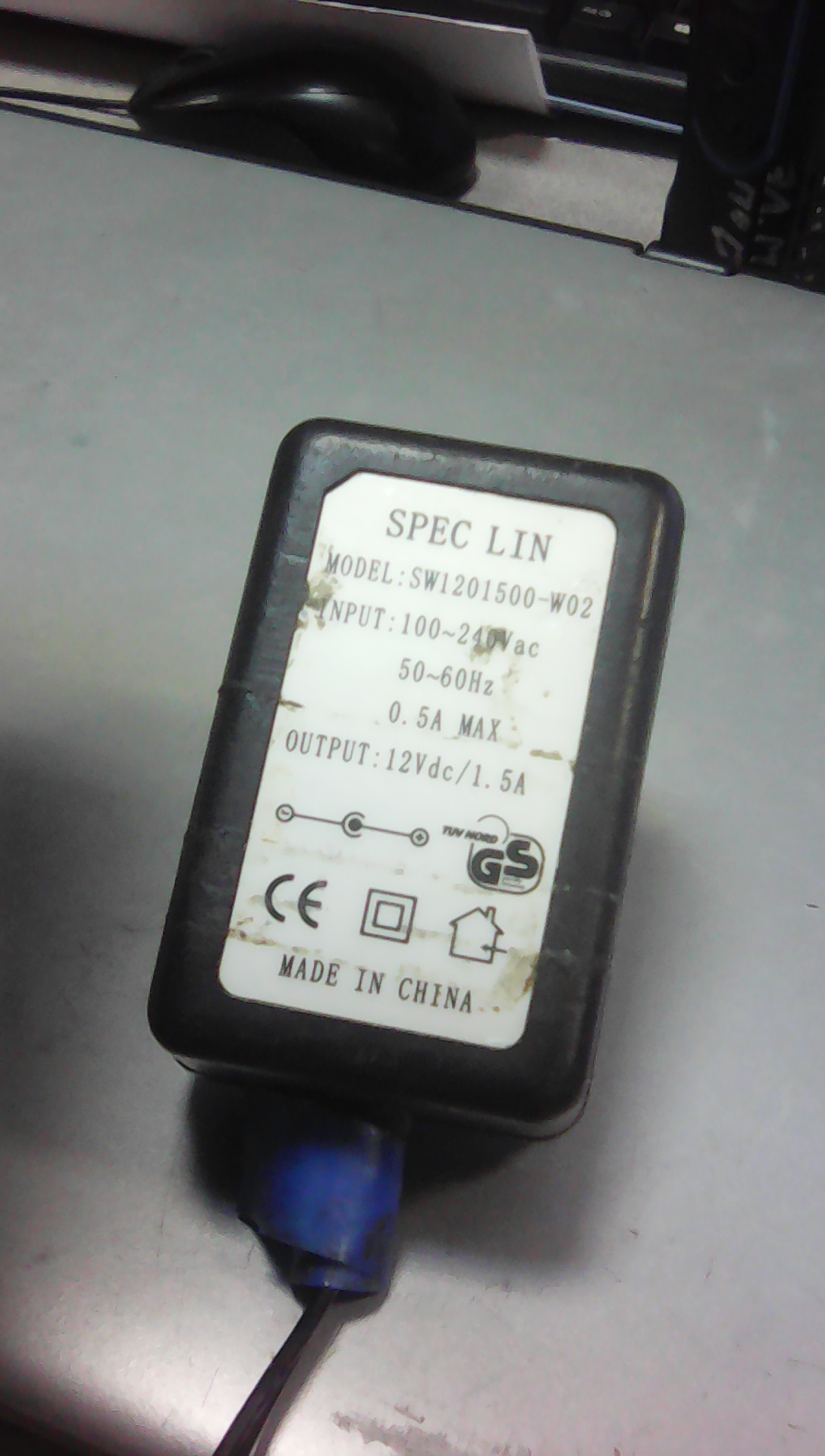

И фото бп.

[Alex Post]

Блок питания стремный... Не надо его больше никуда подключать... Лучше уж компьютерный.

[Svasty]

Доброго дня. Может знает кто, куда копать? Суть в следующем...
На рампсе выпаял диод д1, да бы отвязать питание ардуины от шилда.

2) Нужно правильно настроить прошивку, даже если она не для 3д печати будет использоваться:
Концевики надо правильно обозначить,
Убрать ограничения по температуре: нет термисторов, температура неправильная, принтер в ошибке лежит.
Еще чего может забыл...

3) Просмотреть плату внимательно на наличие непропаев. Включить сборку только от ЮСБ и очень аккуратно замерить напряжение +5В на драйвере. Повторить при включении от БП и когда есть оба питания.

4) Замерить ток и напряжение БП когда он вместе с ЮСБ питает бутер.
0) добиться, чтобы бутер нормально коннектился к пронтерфейсу.

Как отключить вообще термодатчики? Что за комментировать
Да прошивка 1.0.2-1 Марлин

[Svasty]

Блок питания стремный... Не надо его больше никуда подключать... Лучше уж компьютерный.

Категорически поддерживаю, но здесь у меня пока такой только есть, домой приеду другим буду пользоваться.
Хотя и этот крутит шд.

[Svasty]

Тогда попробуйте запилить видео, что и как делаете. Посмотрите скорость порта в прошивке и в настройках самого порта на компьютере.

Видюха
http://my-files.ru/dne646
