слезно прошу помочь!

Вижу несколько причин:
1. Судя по

у всех нормальный адрес (НЕ 00:00:00:00).

У вас проблемы по УАРТ. Цитата с офсайта марлин.
TMC_DEBUG is no longer needed in Marlin 2.0.x, but enabling it produces an extended report.
Responses of all LOW (00:00:00:00) or all HIGH (FF:FF:FF:FF) are signs of a communication problem.
See TMC Troubleshooting for further information.
В любом случае необходимо выложить полностью, что выдается в консоль по М122... Проблемы со связью скорее всего из за недонастроенной прошивки.
2. Перемычки правильно установлены на плате? Проверить дотошно.
3. Провода к двигателям. Необходимо прозвонить двигатели со стороны разъема, что подключается к плате. Должно быть 1А 1В это первая обмотка, 2А и 2В вторая обмотка. На связь не влияет, но двигатели работать не будут если что то не верно подключено.
4. Не доходит силовое питание на драйвера. На связь тоже не влияет, но двигатели работать не будут.
5. На драйверах нет питания самого TMC, что очень маловероятно. В этом случае не будет ни связи, ни работы двигателей.
На всякий случай, тут схема на эту плату https://github.com/bigtreetech/BIGTREET ... 1.2sch.pdf

[Alex Post]

У вас проблемы по УАРТ

Так он же написал что НЕ нули. Т.е. как раз все норм.

[dark184]

Так он же написал что НЕ нули.

Ну я увидел только нули Было бы написано "Не" а не "НЕ" тогда бы воспринял как "не нули". А так воспринял как HardWare. В любом случае надо смотреть полный вывод в консоль, а так только гадать на кофейной гуще.

[VadimG21]

Чтоб вот все и сразу - это возможно питание не доходит. Там на skr нет ли какого предохранителя на питание моторов? Глянуть на электролитах, которые бочонки, присутствует ли напряжение питания? .

Спасибо за ответ,
проверил напряжение на кондерах-боченках 24,3 вольта, на всех кондерах, при включенном питании,
причем обнаружил момент, при переводе мультиметра в замер сопротивления и касания контактов кондера, ШД трепыхается, я длительно не проверял, не уверен, что это полезно.
на, форуме Watterott написано, что если не работает проверить сопротивление Vio - Gnd; EN, DIR, Step - GND +Vio; и пины моторов , что если оно меньше 10кОм, то беда с "power-up or power-down sequence". нашел распиновку чипа потыкал сопротивление, где Vio, En, dir, step оно крайне велико,мультиметр не показывает, это нормально? и что значит земля+Vio, знак плюс что значит?
ссылка https://learn.watterott.com/silentsteps ... hould-i-do
но на пинах М1А, М1В, М2А и М2В всего 1160-1180 Ом, то есть мало, пишут что проблема в motor wiring (loose connection) or motor power supply was removed в течение выполнения операции(движения) и драйверы могут быть повреждены. Так что как еще убедиться в чем-нибудь?

[VadimG21]

dark184 Спасибо за ответ

2. Перемычки правильно установлены на плате? Проверить дотошно.

на плате всего два джампера: один от неопикселя-неинтересен, второй на SPREAD и вроде подходит , однако я его не трогал в мануале платы написано, что все можно выставить в прошивке, он резервный
https://aliexpress.ru/item/33042895478. ... hweb201603_
не знаю можно ли размещать ссылки на алиэкспресс, если что модератор удалит.

3. Провода к двигателям. Необходимо прозвонить двигатели со стороны разъема, что подключается к плате. Должно быть 1А 1В это первая обмотка, 2А и 2В вторая обмотка. На связь не влияет, но двигатели работать не будут если что то не верно подключено.

пробовал четыре комбинации с четырьмя проводами в которых попарно катушки менял местами и вводы и выводы, остальные комбинации скрещивают катушки что недопустимо

Не доходит силовое питание на драйвера. На связь тоже не влияет, но двигатели работать не будут.

возможно, как это проверить?

На всякий случай, тут схема на эту плату https://github.com/bigtreetech/BIGTREET ... 1.2sch.pdf

спасибо за схему, интенсивно ей пользуюсь неделю.

[dark184]

возможно, как это проверить?

Вот


В любом случае надо смотреть полный вывод в консоль, а так только гадать на кофейной гуще.

Ждем все что выводит в консоль по м122

[koluna]

VadimG21, Вы только перед тем как сопротивление измерять - питание отключайте...

[VadimG21]

dark184, Вот
21:55:30.310 : N15 M122*22
21:55:30.311 : axis:pwm_scale/curr_scale/mech_load|flags|warncount
21:55:30.311 : X Y Z E
21:55:30.311 : Address 0 0 0 0
21:55:30.347 : Enabled false false false false
21:55:30.347 : Set current 800 800 800 770
21:55:30.381 : RMS current 795 795 795 764
21:55:30.418 : MAX current 1121 1121 1121 1077
21:55:30.418 : Run current 25/31 25/31 25/31 24/31
21:55:30.418 : Hold current 12/31 12/31 12/31 12/31
21:55:30.452 : CS actual 12/31 12/31 12/31 12/31
21:55:30.452 : PWM scale
21:55:30.489 : vsense 1=.18 1=.18 1=.18 1=.18
21:55:30.523 : stealthChop false false false false
21:55:30.557 : msteps 16 16 16 16
21:55:30.594 : tstep max max max max
21:55:30.628 : PWM thresh.
21:55:30.628 : [mm/s]
21:55:30.662 : OT prewarn false false false false
21:55:30.663 : triggered
21:55:30.663 : OTP false false false false
21:55:30.697 : pwm scale sum 14 14 14 14
21:55:30.734 : pwm scale auto 0 0 0 0
21:55:30.768 : pwm offset auto 36 36 36 36
21:55:30.802 : pwm grad auto 14 14 14 14
21:55:30.839 : off time 0 0 0 0
21:55:30.873 : blank time 24 24 24 24
21:55:30.873 : hysteresis
21:55:30.907 : -end 2 2 2 2
21:55:30.944 : -start 1 1 1 1
21:55:30.944 : Stallguard thrs 0 0 0 0
21:55:30.978 : uStep count 40 40 40 40
21:55:30.978 : DRVSTATUS X Y Z E
21:55:31.012 : sg_result 0 0 0 0
21:55:31.049 : stst
21:55:31.083 : olb
21:55:31.117 : ola
21:55:31.154 : s2gb
21:55:31.188 : s2ga
21:55:31.223 : otpw
21:55:31.257 : ot
21:55:31.293 : 157C
21:55:31.328 : 150C
21:55:31.362 : 143C
21:55:31.398 : 120C
21:55:31.399 : s2vsa
21:55:31.399 : s2vsb
21:55:31.399 : Driver registers:
21:55:31.407 : X 0x80:0C:00:00
21:55:31.416 : Y 0x80:0C:00:00
21:55:31.425 : Z 0x80:0C:00:00
21:55:31.434 : E 0x80:0C:00:00
21:55:31.442 : Testing X connection... OK
21:55:31.451 : Testing Y connection... OK
21:55:31.460 : Testing Z connection... OK
21:55:31.468 : Testing E connection... OK

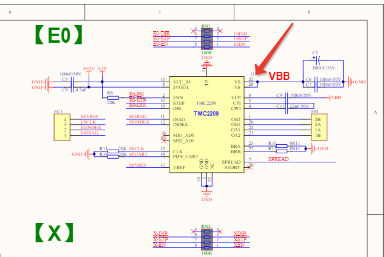

на контакте указанным стрелкой VBB, он же Vs=24,7В,
это хорошо? или много?

[бычёк]

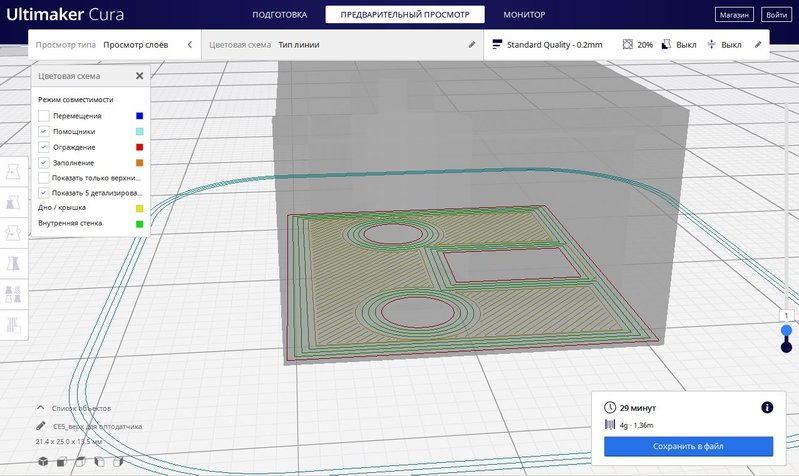

Ребята всем привет.Установил слайсер Cura последний 4.8 все слайсит и печатает,но отображение слоев жуть

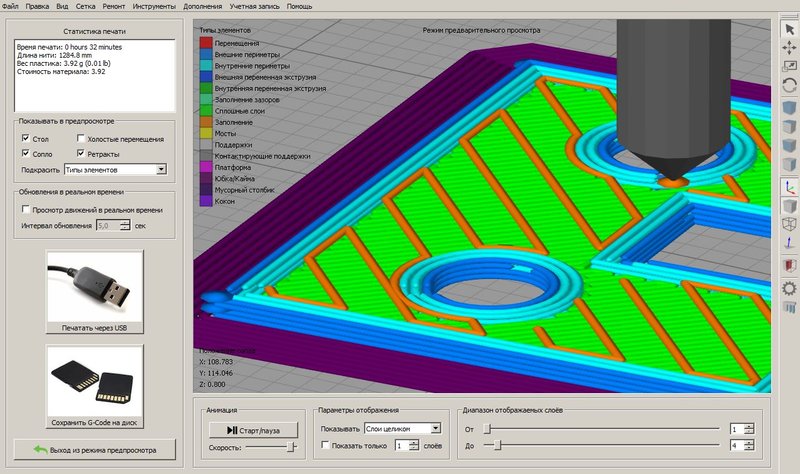

По идее должно быть примерно ка на этой картинке

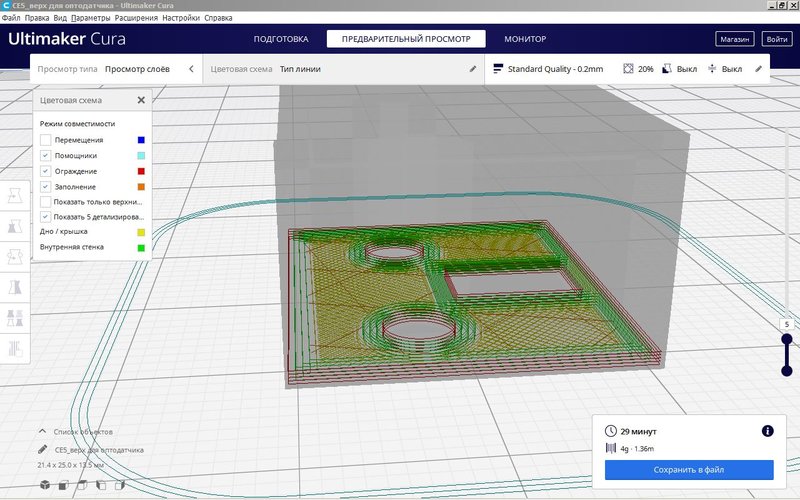

Вместо дорожек отображаются только линии, на первом слое еще можно что-то разобрать,а на втором и последующих слоях-мрак

У всех же работает.

[VadimG21]

dark184, Alex Post, спасибо за советы, косяк в кончевиках , они оказались нормально закрытые , на старом принтере были трехпроводные, на СКР пины двухконтактные, я отрезал крайний, центр на фото в интренете NO . но увы перемудрил, прошу прощения за беспокойство, С наступающим праздником!

[jhnf]

Ребята всем привет.Установил слайсер Cura последний 4.8 все слайсит и печатает,но отображение слоев жутьСнимок.JPG По идее должно быть примерно ка на этой картинке Снимок3.JPG
Вместо дорожек отображаются только линии, на первом слое еще можно что-то разобрать,а на втором и последующих слоях-мракСнимок2.JPG У всех же работает.

Ну у вас на снимке видно - следующую закладку ткните

[бычёк]

Ну у вас на снимке видно - следующую закладку ткните

Не очень понял,какую закладку имеете ввиду? Меня терзают смутные сомнения,что программа тут не при чём,а всё зависит наверное от комплектации компа,ну там малая память видеокарты или проца или еще чего.Это у меня на ноутбуке,а на настольном так и столик даже без клеточек.Пробовал куру более ранних версий-те же яйца.В ютубе смотришь- всё красиво и даже ещё один ползунок внизу экрана,видимо отрисовка по линиям слоя,неужели ни у кого не было такой проблемы ? На этих же компах семплифай всё красиво работал, но я с ним не сошелся во мнениях по поводу первого слоя- рисует не так как на слайсе.

[Avtonomys]

бычёк, Режим совместимости у вас включен.

[dark184]

dark184, Alex Post, спасибо за советы, косяк в кончевиках

Очень и очень странно, даже со сработавшим концевиком оси должны ехать в противоположную сторону от концевика. А вы писали что вообще не едут.

на контакте указанным стрелкой VBB, он же Vs=24,7В,
это хорошо? или много?

Если плата питается от 24 вольт, тогда так и должно быть.

21:55:31.442 : Testing X connection... OK
21:55:31.451 : Testing Y connection... OK
21:55:31.460 : Testing Z connection... OK
21:55:31.468 : Testing E connection... OK

Вот это означает что с драйверами все хорошо(с аппаратной частью).

[бычёк]

Режим совместимости у вас включен

Да,он по умолчанию уже включен. Ну значит будем пока так работать.
