Внешние драйверы

[borskiy]

Есть тут любители поизвращаться с нема23?

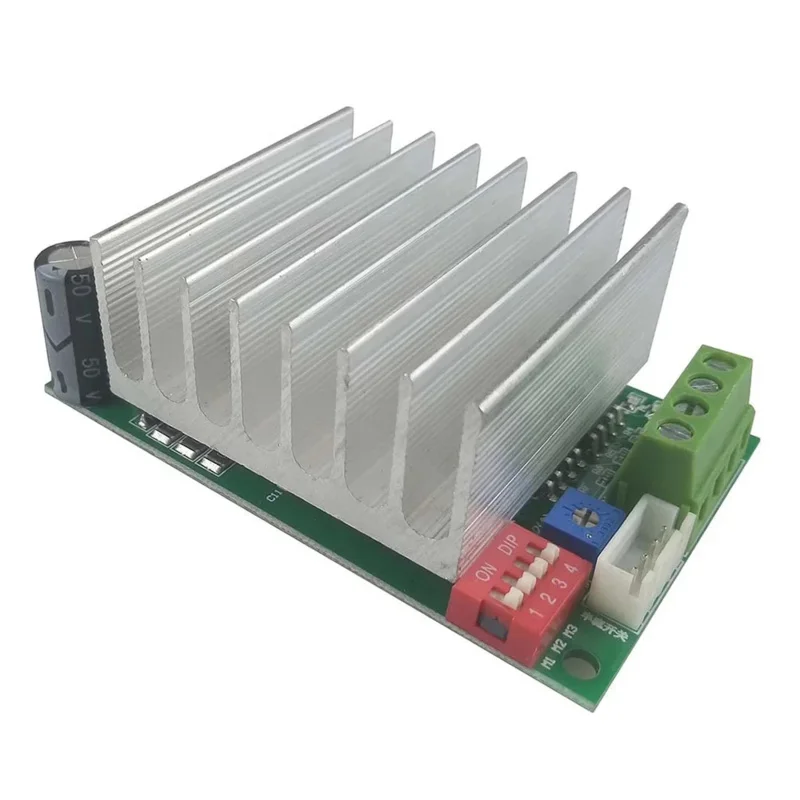

Заказал на али драйверы ТВ6600 с переходниками MKS CD. Собрал не проверивши. Движки не крутятся, хотя ток удержания есть. Начал проверять - комплектные провода (от переходников к драйверам) оказались с неправильной разводкой (EN- и +5V поменяны местами).
Драйверы можно выбрасывать?

[3D-SPrinter]

Драйверы можно выбрасывать?

А с исправленными проводами драйверы тоже не работают? Вообще, там управление оптопарами, отсюда и по два контакта +/-. По-идее, при переполюсовке оптопары драйвер не должен сгореть. Схема подключения https://dzen.ru/a/Ym50nx1OOhtbrEwv .

[borskiy]

управление оптопарами

Не такой драйвер.

Там 4 контакта всего на входе: EN-, CW-, CLK- и +5V.

с исправленными проводами драйверы тоже не работают?

Не работают. Только удерживают.

Схема подключения

Нашёл только такую:

По логике PUL = CLK, DIR = CW
+5В тестер показывает на контакте GND переходника (MKS CD), можно надеяться, что переходники живые?

ЗЫ Пробовал ещё напрямую к робину подключить (у него гребёнка для внешних драйверов предусмотрена), но там 3,3В на GND. Как понимаю, для ТВ6600 этого не достаточно.

[3D-SPrinter]

Таких драйверов у меня не было, не знаю, какие у них входные цепи. Надо бы оторвать радиатор и посмотреть, что там, между ЧИПом и входными разъёмами.
Подозреваю, что эти входы без оптопар подтянуты на +5В резисторами, а управляются через землю. Сгореть от +5В ничего не должно. Возможно, не работает потому, что сигналы управления инвертированы. На клиппере это легко проверить, там все ноги драйверов легко программируются (^ подтяжка, ~ заземление, ! инверсия). На голом марлине сложнее, точно не помню, как.. В Шуе через менюшку, в Лердже только нога DIR инвертируется.

[Fox]

Нашёл только такую:

https://totcnc.com/tblog/20_instruction ... 7tCO-um9EW

[borskiy]

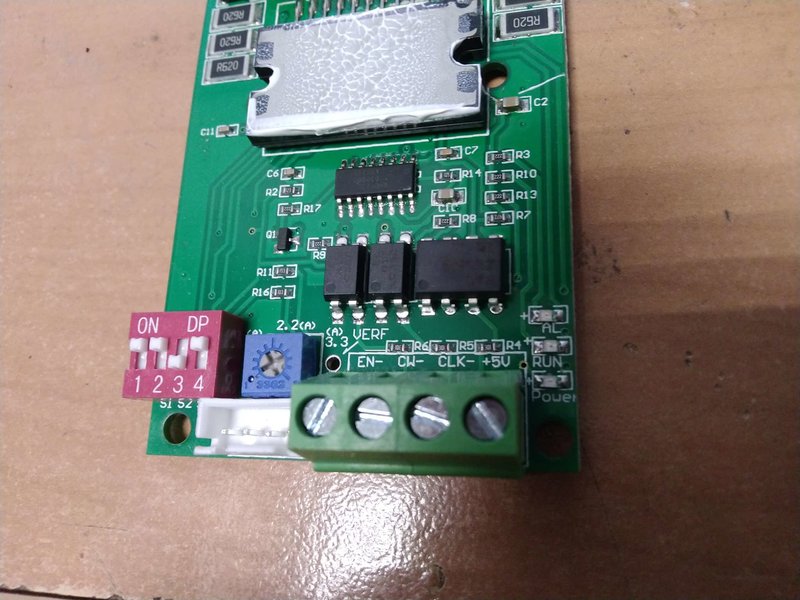

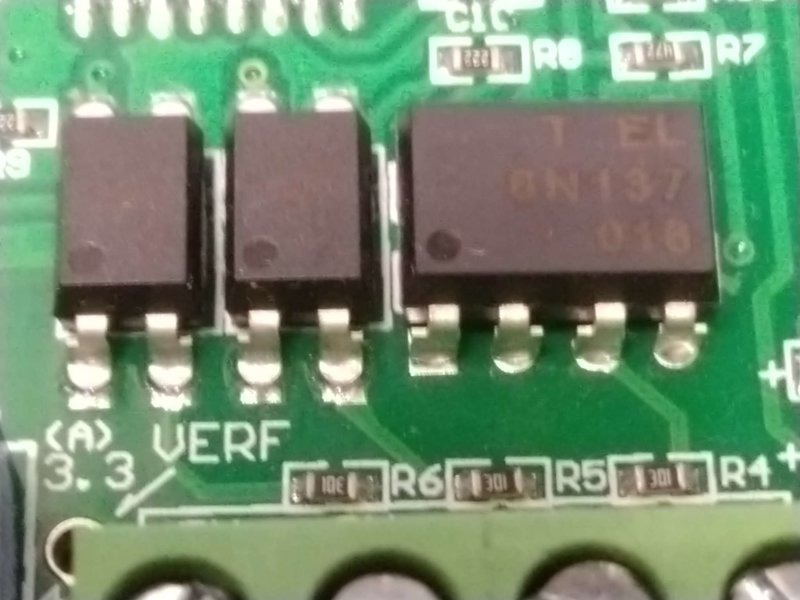

оторвать радиатор и посмотреть

[borskiy]

В Шуе через менюшку

А можно поподробнее?

[borskiy]

При подаче питания на драйвере загораются два диода - Power (красный) и RUN (зелёный).
После попытки из прошивки сдвинуть мотор на любой шаг зелёный диод гаснет, шпиндель дёргается и больше ни на что не реагирует.

[borskiy]

УРА!
Методом тыка нашёл причину.
На переходниках (MKS CD) после первой же команды на сдвиг пропадает +5В. Наглухо.
Взял его с концевика (всё равно в CNC они не задействуются) и - вуаля! Всё работает!

ЗЫ Контакт EN- можно вообще не подключать, никак не влияет на работу.

ЗЗЫ Может, мой скромный опыт кому-то пригодится.

[3D-SPrinter]

Методом тыка нашёл причину.

Вот и отлично!

пропадает +5В. Наглухо.

Значит, это не питание +5В, а сигнальный выход, подтянутый к +5В через резистор.
Вывод - вся проблема в дефектном переходнике от платы к драйверу. Снова китайцы накосячили.

[borskiy]

в дефектном переходнике

Они все (6шт) такие.

[3D-SPrinter]

Они все (6шт) такие.

Да это понятно, что дефект конструктивный. Китайцы, как всегда, не очень-то понимают, что делают.

[borskiy]

Добавлю сюда, не буду плодить темы...
Кто-нибудь знает, какая максимальная длина шлейфов допустима для подключения TS35?
Обжал 2 метра - "малевич". Обрезал до метра - всё ок.
Это ограничение, или криво обжал в первый раз?
ЗЫ Предвидя вопрос "нахрена такие длинные", отвечу сразу: ТС35 у меня в отдельном корпусе а-ля "автономный пульт CNC", метра маловато.

[3D-SPrinter]

Это ограничение, или криво обжал в первый раз?

Да, это ограничение. Хорошо, что хотя бы на метре работает. В моём понимании больше 0.5 метра делать не желательно.

[m9rxc6qc9e]

Можно попробовать понизить частоту SPI. Или засунуть мамку в пульт
