Это... можно сказать... сердце 3D принтера. Именно в этой микросхеме (Mega 2560) происходит все вычислительные операции по обработке G-код'а. В нашем случае эта м/с распаяна на некой плате. На этой плате помимо самой м/с много всякой другой фигни предназначенной для корректной работы и подключения к компьютеру.

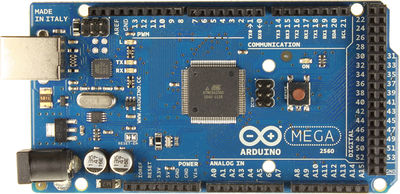

Arduino MEGA 2560

Схему можно посмотреть тут [1]

Именно на плату с этой микросхемой и "одевается" плата расширения по имени RAMPS 1.4 (смотрите соответствующий раздел).


Общие сведения

Arduino Mega построена на микроконтроллере ATmega2560 (техническое описание [2]). Плата имеет 54 цифровых входа/выходов (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов,4 последовательных порта UART, кварцевый генератор 16 МГц, USB коннектор, разъем питания, разъем ICSP и кнопка перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей. Arduino Mega 2560 совместима со всеми платами расширения, разработанными для платформ Uno или Duemilanove.


Краткие характеристики

Микроконтроллер ATmega2560

Рабочее напряжение 5В

Входное напряжение (рекомендуемое) 7-12В

Входное напряжение (предельное) 6-20В

Цифровые Входы/Выходы 54 (14 из которых могут работат также как выходы ШИМ)

Аналоговые входы 16

Постоянный ток через вход/выход 40 mA

Постоянный ток для вывода 3.3 В 50 mA

Флеш-память 256 KB (из которых 8 КB используются для загрузчика)

ОЗУ 8 KB

Энергонезависимая память 4 KB

Тактовая частота 16 MHz

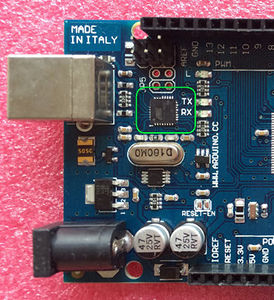

Отличия плат с чипом CH340G

CH340G это дешёвый аналог микросхемы для USB. Драйверы автоматически не устанавливаются. Могут быть проблемы на некоторых ноутбуках.

Скачать драйвер для CH340 (резервная ссылка).


Стабилизатор

Стабилизатор NCP1117ST50 (AMS1117-5.0) частенько горит при не внимательном подключении концевиков на RAMPS 1.4. Об этом сигнализирует Ардуина, не работающая от внешнего питания, а только от USB.

MEGA stab.jpg

Отвязываем от питания по USB

Для этого нужно выпаять самовосстанавливающийся предохранитель. Теперь MEGA будет работать только от внешнего питания.

MEGA самовосстанавливающийся предохранитель.jpg
