Текущая версия на 02:35, 27 мая 2017
Содержание

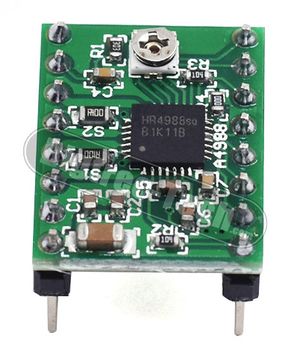

Характеристики
- Совместим с A4988
- Напряжение логики 3 - 5,5В (VDD, GND)
- Напряжение для двигателей 8 - 35В (VMOT, GND)
- Установка микрошага до 1/128
- Ручная регулировка тока, подаваемого на двигатель до 2А
Установка перемычек выбора микрошага на RAMPS 1.4
| M0 | M1 | M2 | Микрошаг |
|---|---|---|---|
| не стоит | не стоит | не стоит | полный |
| стоит | не стоит | не стоит | 1/2 |
| не стоит | стоит | не стоит | 1/4 |
| стоит | стоит | не стоит | 1/8 |
| стоит | стоит | стоит | 1/16 |
| стоит | не стоит | стоит | 1/32 |
| не стоит | стоит | стоит | 1/64 |
| не стоит | не стоит | стоит | 1/128 |
Формула расчёта тока для шаговых двигателей
ITrip MAX＝VREF／(8×Rs) Rs =0.1Ω Vref = I * 0.8
Установка на RAMPS 1.4
