Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 21 янв 2021, 10:15

Чёт меня торкнула эта тема..... Нашёл в запасах калиброванную точную бронзовую втулку 8 мм с внутренним 4 мм, а нужно 5 мм было - попробовал в вертикальном сверлильном расточить - убил втулку. Нет, отверстие получил ..... но со смещением.....
Так то конечно мне в жилу Jet -BD3 - 30 длиной и весом 13 кг, но стоит 30 т.р. снимает две десятки за проход..... Патрон у него такой же какой я напечатал - печатал то в основном , чтоб размер оценить - маленький или хватит. 65 мм это нормально уже, а вот на игрушках стоит патрон 48 мм по наружному диаметру.....
Сейчас седлаю макет на пластиковом патроне......посмотрю......Прикину... Можно купить такой патрон металлический - патрон 2700 рублей+ доставка 700-1300 рублей + к нему нужен вал с его резъбой - 1200-1300 + шкив 600-800 рублей+ доставка(?) плюс два нормальных подшипника - вот так 8 т.р-10 т.р набирается можно купить шпиндельный узел - цилиндрический корпус два подшипника-вал ...... можно со шкивом и патроном - 10 т.р, .... но доставка - 6-8 т.р. короче доставка всё портит....... Вроде надо....... начинаешь считать бюджет - а потм как Андрей сказал - сколько втулок можно заказать на эту стоимость - причем тебе нормально сделают, а вот само сможешь ли так расточить тот ещё вопрос .... У нас в России есть два продавца американских хоббийных станков - продают подешеввле ТАЙГ и подороже ШАРЛИН.... причем там можно купить все запчастями по отдельности... Тайг - от 16 т.р. минимальный комплект - к которому нужен патрон, двигатель и куча прибамбасов , а у Шарлина можно сразу работать и вид получше, но всё цены начинаются от 80 т.р.

А на этих игрушках - детишки в Китае проходят обучение в школе - на фото там стоят столы и на них рядам - станков 200 стоит в разных сборках - 30-50 вариантов сборки допускает.... вернее базовых вариантов 10 - а остальное это комбинации из вариантов - развивают техническое мышление - политика партии у них такая. Когда поняли что мозги надо в школе ставить .... тогда отдали приказ и чиновники ринулись исполнять с...... китайской массовостью.

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 21 янв 2021, 10:24

Сдох моторчик. Вдруг заискрил и потерял мощность.
Промер тестером за клеммы стал показывать не равномерное сопротивление обмоток при прокрутке вала, но кз-нет.
Разобрал - блин чтобы ушки отогнуть - полчаса убил и не отогнул - спилил надфилем.

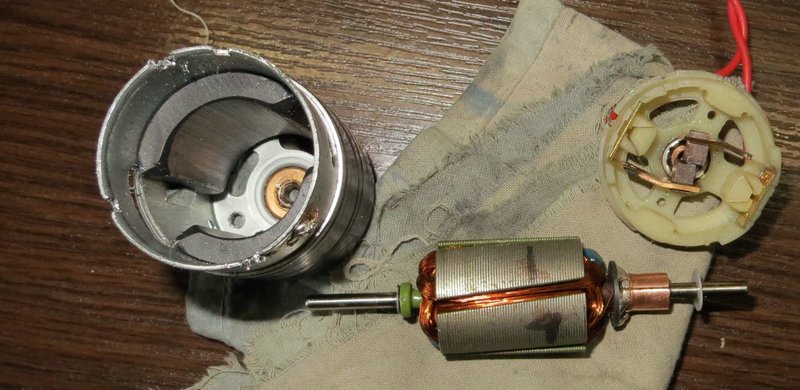

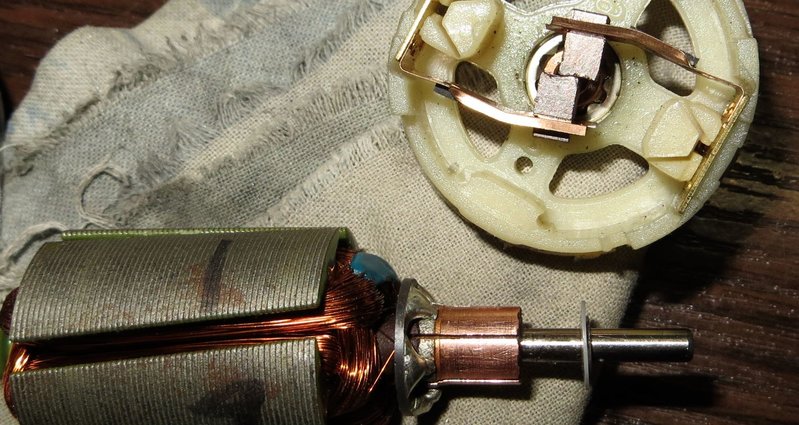

Фото - движок прикольный - запас на щетках приличный. Выработка -0,6 мм на ламелях. Причина - начал пробовать точить - видать какой то абразив попал в движок и сточил медные ламели на роторе. А ламели просто пропилены не залиты - медная пыль набилась между ламелями и стала замыкать - сплавилась в перемычку. Почистил всё заработало.Между клеммами - 9,6-10,2 ома. между соседними ламелями - 5,6 ома.
Блок питания просаживает с 19 вольт до 16 вольт. А когда заглючил -хоть двигатель и крутился, но момента не было и просадка была до 5 вольт.
Двигатель 38 мм -24 вольта-1.JPG
Двигатель 38 мм -24 вольта-2.JPG

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 23 янв 2021, 14:04

Пилю потихоньку.

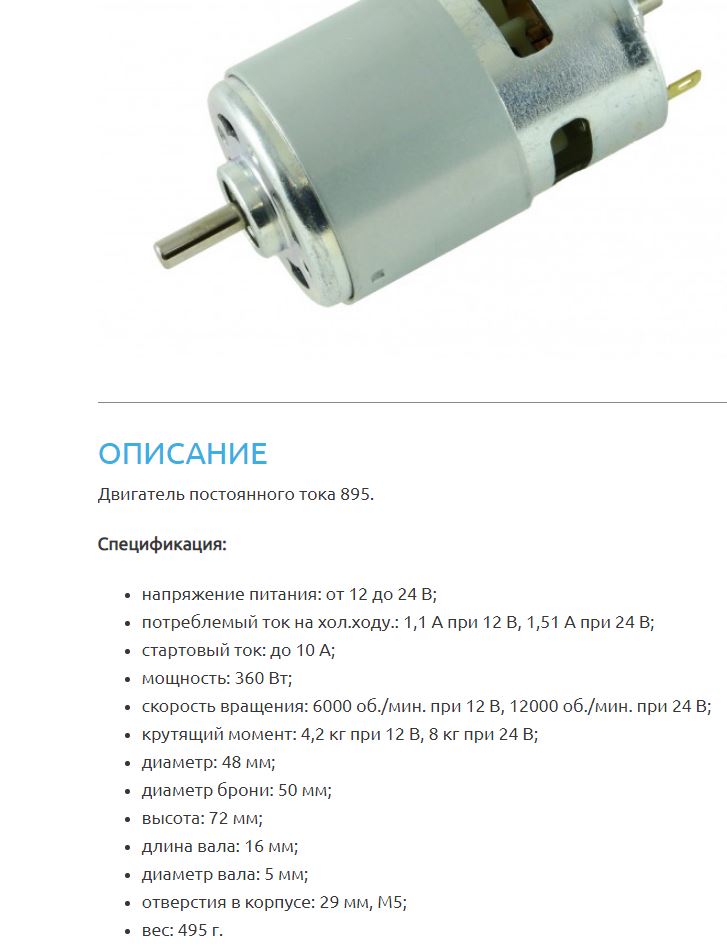

Переделал патрон. Поставил двигатель с валом 5 мм. На прошлом двигателе вал 3,2 мм, а шкивов на 3,2 мм у меня нет.... Самое простое было купить движок с валом 5 мм. Но он без ШИМ не за пускается. на 12 вольтах 6 000 оборотов вот по нему данные
Двигатель 895.JPG
Двигатель 895.JPG (65.3 КБ) 2328 просмотров
Через шкив - даже за патрон руками не остановишь.... Также ответ на вопрос как пластиковый патрон зажимает - на видео видна заготовка - её немного проточил и отрезал с краю.... Заготовка - пробная модель какая то цилиндрическая из PET-G ..... -

https://youtu.be/GZU-KqY9Llw?t=8

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 23 янв 2021, 17:39

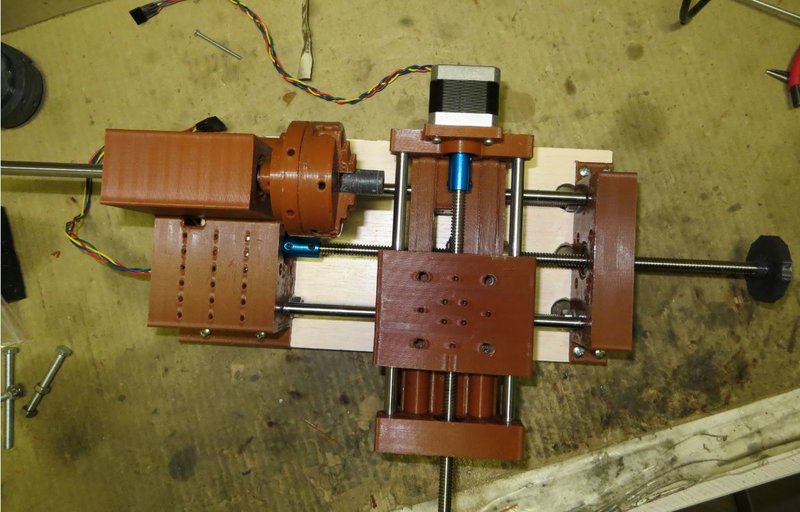

Токарный из пластика 7.JPG

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 24 янв 2021, 20:24

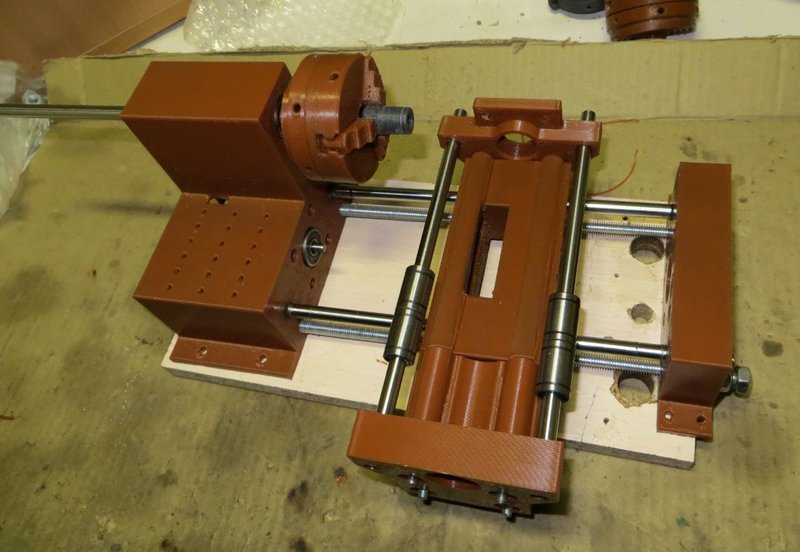

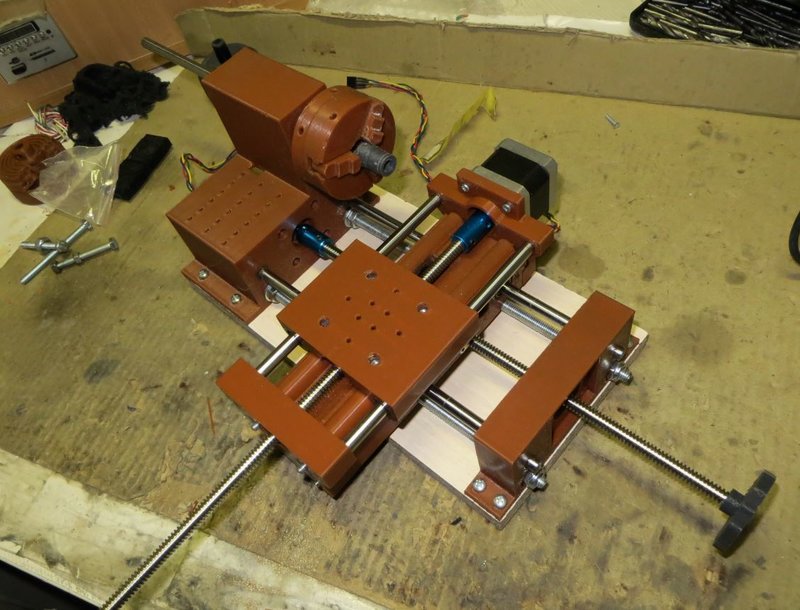

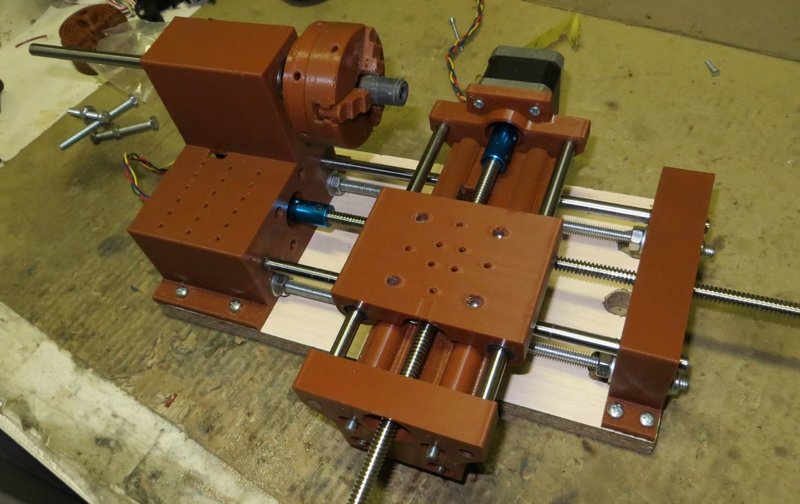

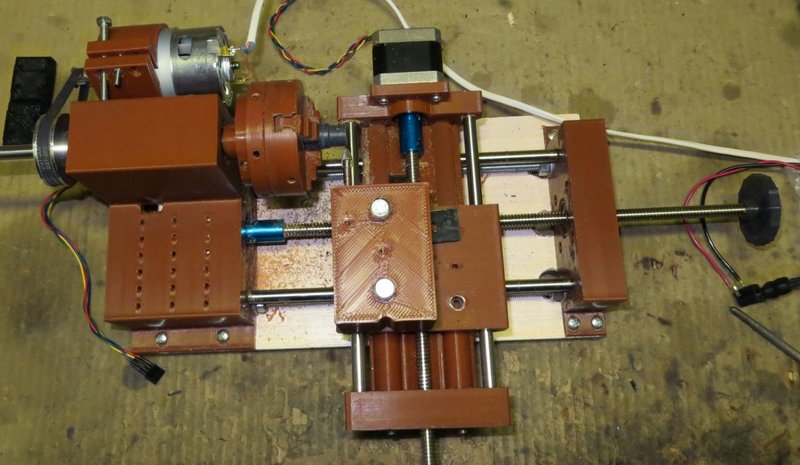

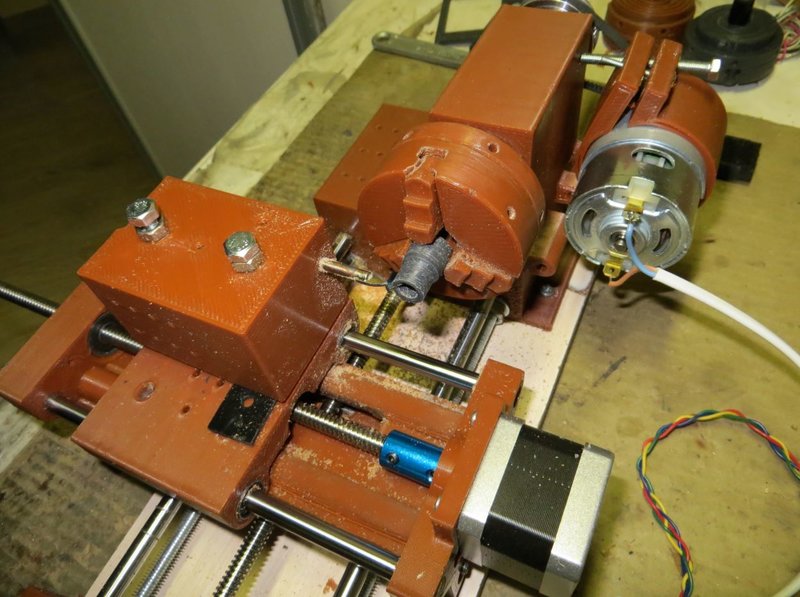

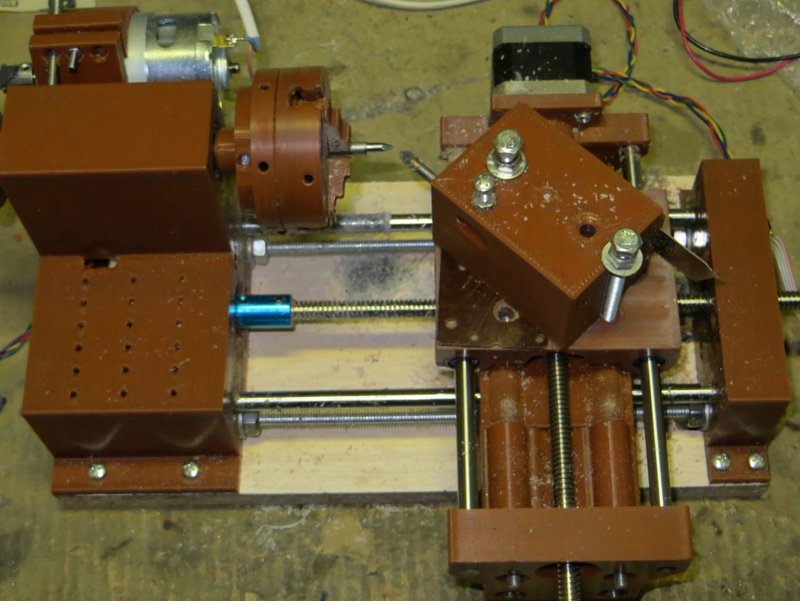

Оси ездят. Осталось резцедержку сделать и можно пробовать запускать. Блок управления от фрезера перепрошью на первое время. Поставил жесткие муфты на движки и подшипники с другой стороны на трапеции. Поставил винты- трапеция 8 мм шаг 2 и пружинные антилюфт гайки. В принципе уже ездит с блоком управления от фрезера, только перемещение не по размерам.... Блок для станка лежит, но пока до него руки не дошли.
Токарный из пластика 9.JPG
Токарный из пластика 10.JPG
Токарный из пластика 11.JPG

Vikent
Сообщения: 665
Зарегистрирован: 31 янв 2019, 23:09
Имя: Виктор
Откуда: Королёв
Благодарил (а): 29 раз
Поблагодарили: 70 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Vikent » 24 янв 2021, 23:17

Наблюдаю не дыша. :D
Это какое-то издевательство над слюнными железами. :D

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 25 янв 2021, 08:50

Vikent писал(а):
24 янв 2021, 23:17
Наблюдаю не дыша.

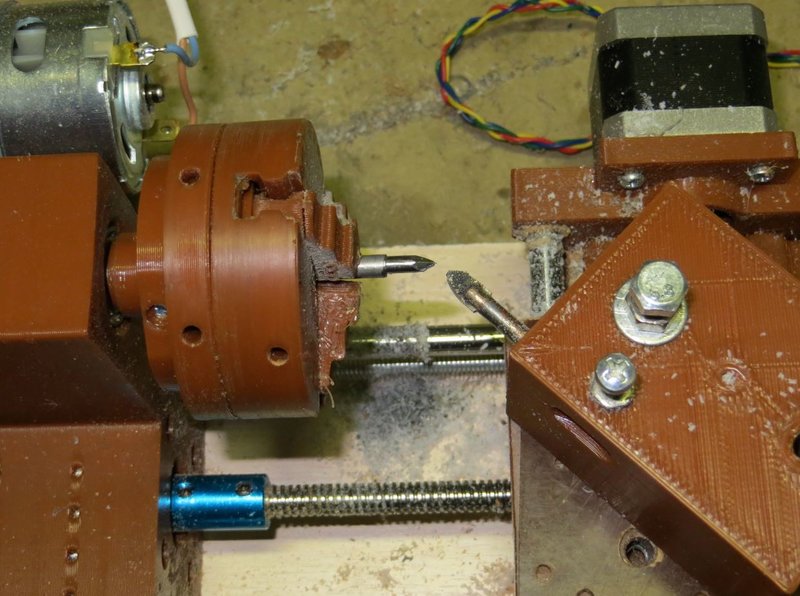

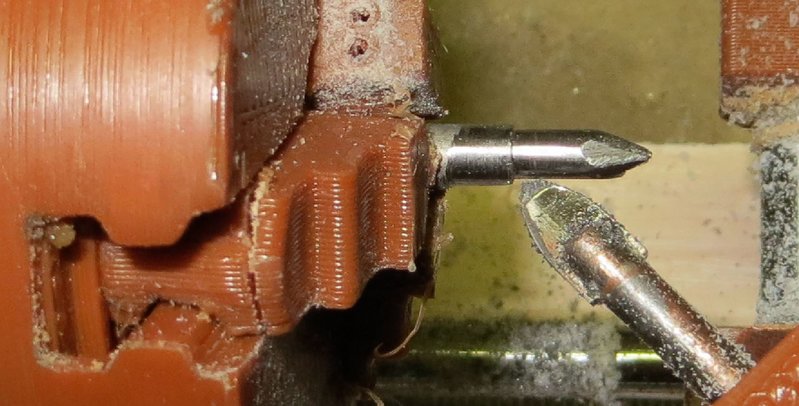

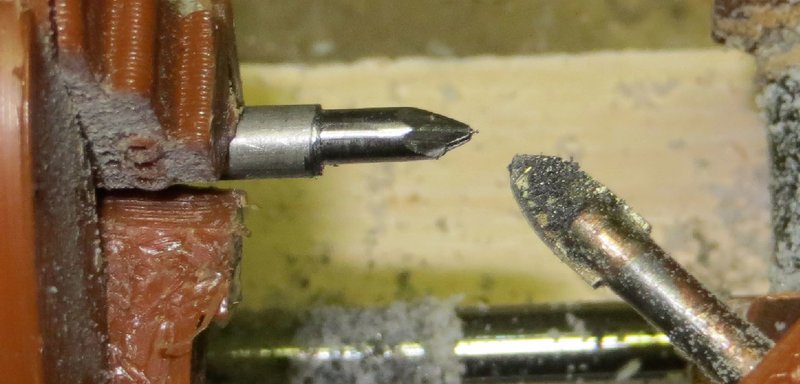

Ночью - после окончания печати резцедержки -не выдержал запустил. Вместо резца - сверло для керамической плитки с тведосплавной наплавкой. Так как было 2 часа ночи, то запустил как есть - сверло надо правильно переточить для использования в качестве резца. Но токарный патрон проточил снаружи и заготовку из сплавленного перегретого PET-G тоже проточил. И даже операцию отрезания заготовки выполнил - вместо отрезного резца лезвие от канцелярского ножа - то которое обламывается по мере затупления. Снимет мало - но сколько - это надо блок управления перепошить тогда электронной подачей можно точно резцом управлять - перемещение до соток( в теории) -практически зависит отлюфтов и от жесткости конструкции - делаешь несколько проходов - на одной глубине резания - , а резец даже на четвертом проходе снимает - под глянец...... неправильно заточенной кромкой (вернее заводской заточкой сверла, а не резца).
Токарный из пластика 12.JPG
Токарный из пластика 13.JPG
Токарный из пластика 14- первая стружка 25 01 2021.JPG
Дальше надо новую тему завести наверное - Пластиковый токарный станок - с токарным патроном из пластика....

Но как то боязно... с пластиковым патроном работать , наверное куплю стальной патрон - тот с которого была сделана модель для пластикового патрона - около 4 т.р с доставкой выходит - 2,5-3,5 т.р. сам патрон и доставка от 800 - до 2 т.р., но к нему нужен ещё вал с резьбой или есть модели переходника из пластика на текущий вал..

Но вот определиться надо ли это ..... можно и на текущем варианте.
Рабочий ход по осям

По Х - ход суппорта 100 мм, а ход резца в текущем варианте (патрон есть возможность проточить) - от кулачков патрона до ограничения хода - 60 мм..... но если переставить резце держатель на другое крепление то можно и все 100 мм выбрать но нужно заднюю бабку делать.

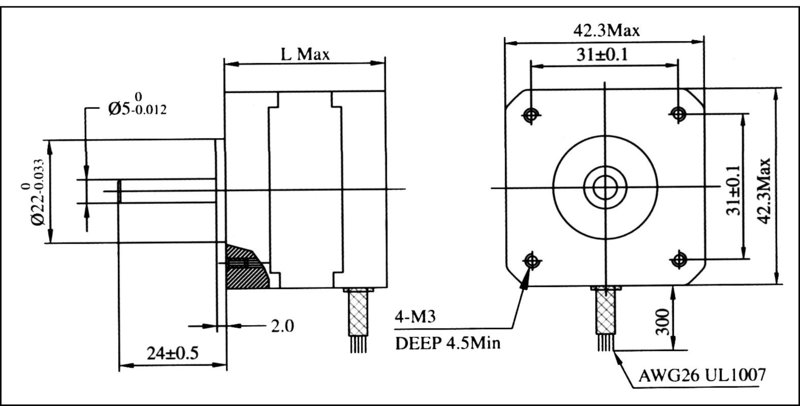

По У - ход каретки 90 мм - то есть ход больше, чем расстояние от центра до осей - ограничение только по диаметру зажима. Для чего такой большой ход сделан - чтобы можно было установить фрезерный электро шпиндель - у меня как раз две штуки разных есть - можно сделать делительную головку или вместо ходового двигателя постоянного тока установить шаговик- конструктивно возможность предусмотрена..... Но вот надо с программным обеспечением разбираться.

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 25 янв 2021, 12:16

Первая стружка

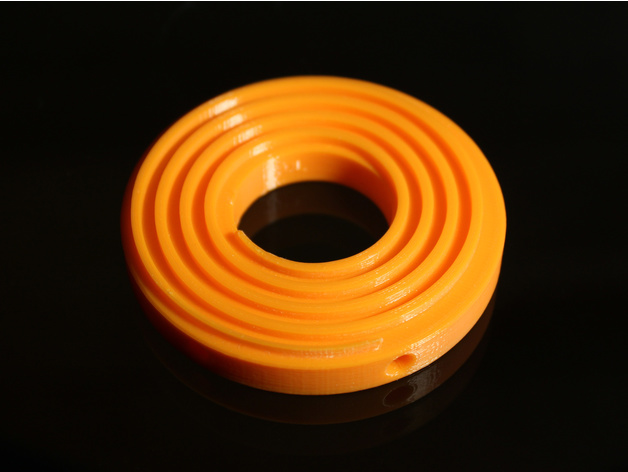

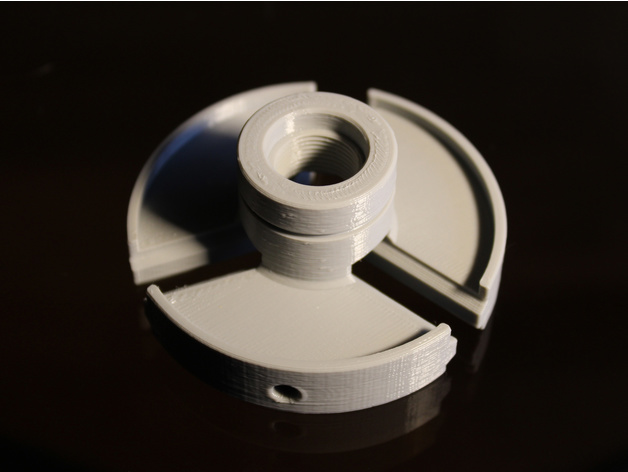

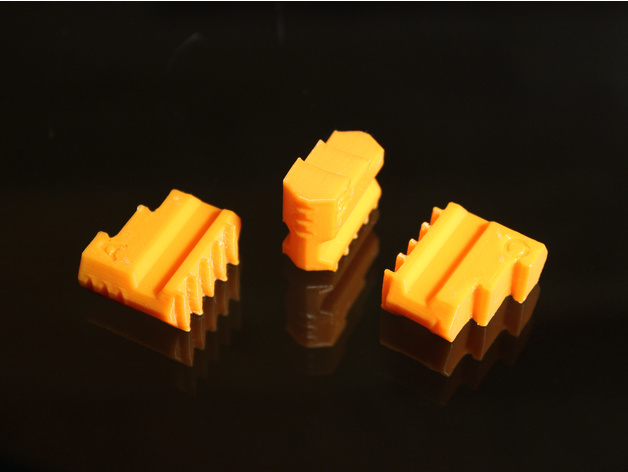

Токарный станок из пластика. Напечатан на 3D принтере. Токарный патрон 63 мм. Взял готовую модель на Твинге и немного доработал....Мотор постоянного тока 895. со шкивом 1 к 3. Обороты регулируются от 50 до 2000 оборотов в минуту. Усилие на 2000 оборотах около 12 кг на см. Первая стружка. Резец - сверло с твердосплавной накладкой для керамической плитки.

https://youtu.be/OasWH6f3VNc

Операция отрезания - Резец -лезвие от канцелярского ножа.

https://youtu.be/0Nfmi2xMiH0

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 25 янв 2021, 14:35

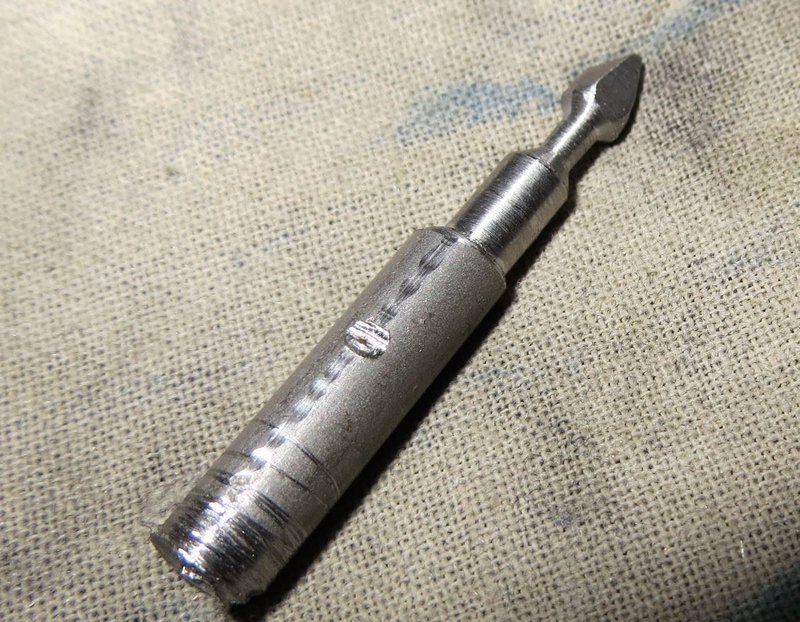

Протачиваем гвоздь - сотку. Тут самая главная проблема , чтобы гвоздь не грелся , а то расплавятся кулачки.
На фото видно кулачки надо протачивать.
Медленно, по полдесятки, с маслом. на оборотах 500. На больших оборотах входит в резонанс.... Но проточил.
Хотя железо этого гвоздя пилится ножовкой на раз-два. Если брать больше, - то все выгибает - оси прогибаются, резец за летает под гвоздь...... а двигатель продолжает крутить, пока не тормознёшь.
Токарный из пластика 18- протачиваем гвоздь 25 01 2021.JPG
Токарный из пластика 17- протачиваем гвоздь 25 01 2021.JPG
Токарный из пластика 16- протачиваем гвоздь 25 01 2021.JPG
Токарный из пластика 19- протачиваем гвоздь 25 01 2021.JPG
Токарный из пластика 20- протачиваем гвоздь 25 01 2021.JPG
Последний раз редактировалось Lenivo 25 янв 2021, 15:33, всего редактировалось 2 раза.

Аватара пользователя
3D-SPrinter
Сообщения: 10548
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 985 раз
Контактная информация:

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение 3D-SPrinter » 25 янв 2021, 14:43

Lenivo писал(а):
25 янв 2021, 14:35
Протачиваем гвоздь - сотку.
Офигеть! :idea: :D
Надо пластиковые заготовки со 100% заполнением печатать для такого станочка и их обтачивать. ;)

Vikent
Сообщения: 665
Зарегистрирован: 31 янв 2019, 23:09
Имя: Виктор
Откуда: Королёв
Благодарил (а): 29 раз
Поблагодарили: 70 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Vikent » 25 янв 2021, 18:39

Lenivo писал(а):
25 янв 2021, 08:50
Так как было 2 часа ночи, то запустил как есть
Соседей не жалко?
Lenivo писал(а):
25 янв 2021, 08:50
... вот определиться надо ли это .....
если есть задачи, то почему нет?
Lenivo писал(а):
25 янв 2021, 12:16
Первая стружка.
Это в автоматическом режиме? Холостые ходы очень уж медленные - это софт пока до ума не доведён?
Lenivo писал(а):
25 янв 2021, 14:35
Протачиваем гвоздь - сотку.
Хотел было предложить алюмишку подсунуть на пробу, а тут гвоздь. Проточил. Нельзя же так сразу. :D
Для пластмассового станочка, да с пластмассовым самопечатным патроном, очень даже впечатляюще.
Остаётся один вопрос - выдерживаемая точность (повторяемость) с оглядкой на жёсткость полученной конструкции.

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 25 янв 2021, 21:22

Vikent писал(а):
25 янв 2021, 18:39
Соседей не жалко?
Станок работает очень тихо - это не дрель. В другой комнате при открытой двери уже не слышно.
Vikent писал(а):
25 янв 2021, 18:39
Это в автоматическом режиме? Холостые ходы очень уж медленные - это софт пока до ума не доведён?
Нет , это в ручном режиме. В автономном блоке - можно только по месту резец подводить...... Ездит быстро.... а как готовить коды для токарника я ещё не освоил.... фрезерная и лазерные программы тут не подойдут. Плюс надо понимать хоть какие то параметры станка для старта - скорость подачи, глубина резания, скороть шпинделя - в ручном режиме это можно понять на "ощупь". Ну самое главное понять - оно вообще "токарит" или нет...... надо ли дальше продолжать..... Про многие компоненты станка я нашёл информацию, а вот про резце держку из пластика ни у кого не было - все ставили покупные с Алиэкспресса .... как и патроны.... Резцов планировал на блошином рынке купить.... но в воскресенье у нас было "-35", поэтому народ просто не пришёл торговать.... Кстати сейчас "0". Перепад температуры 35 градусов за сутки :| :| я такого не припомню здесь..... А на перепады температур народ, по здоровью, очень плохо переносит
Vikent писал(а):
25 янв 2021, 18:39
Остаётся один вопрос - выдерживаемая точность (повторяемость) с оглядкой на жёсткость полученной конструкции.
Нужно проточить внутреннюю - прижимную поверхность кулачков.


Мыслей много - можно делительную головку сделать легко и фрезерный шпиндель приделать. Можно сделать ось Z с тисками и получить ЧПУ горизонтальный НИЗКО СКОРОСТНОЙ фрезер.... причем скорость можно понизить передачей ремнём ещё три раза, а остальное за счёт регулятора оборотов. Можно двигатель токарного патрона заменить на шаговый - и получить 5 координатный станок.
Можно Вместо токарного патрона сделать цилиндр для шкурки и получить плоско шлифовальный - надвижка и перемешение для шлифовки уже сейчас можно делать - только надо придумать как заготовку крепить..... и какую заготовку......

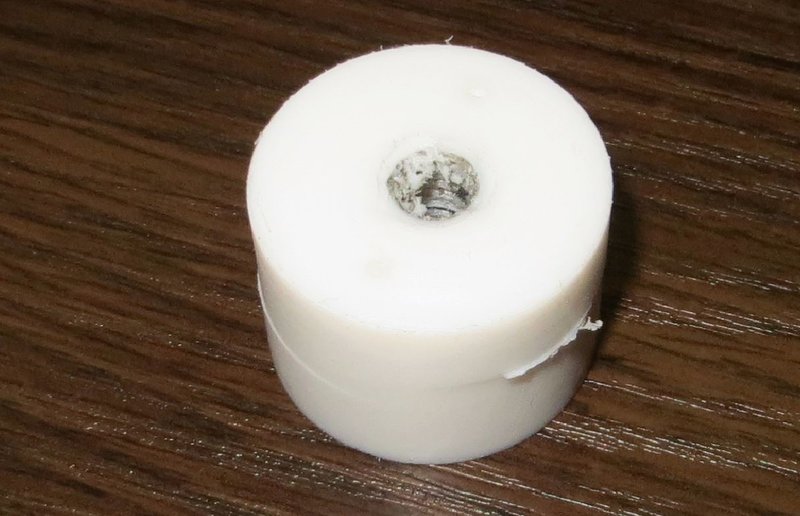

Проточил фторопластовую втулку - в свое время не мог её нормально изготовит из заготовки, а тут использованный вариант проточил. - Фторопластовая гайка на ходовой винт из 8мм строительной шпильки. - Но это сношенная гайка - резьба срезана была. Но как пробная заготовка для обработки фторопласта.... Ну можно будет переточить на подшипник скольжения потом будет....

..
Токарный из пластика 21-  25 01 2021.JPG
Про точность - при перестановке заготовки на 180 градусов для торцовки другой стороны - получилось смешение - видна полоса по середине , по высоте.... Но я рад - фторопластовые втулки я могу точить прямо сейчас и растачивать у них внутреннее отверстие :!: :!: Этого мне так не хватает при маленьких проектах - например при нестандартных диаметров валов -осей от Б.У компьютерной техники теперь можно делать подшипники скольжения из форопласта - быстро и совсем недорого..... И просить никого не надо...

Можно туже спираль для токарного патрона фрезерной головкой профрезеровать - и получится точнее чем на вертикальном портальном фрезере. Но дешевле её просто купить - дешевле, быстрее и лучше будет.

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 25 янв 2021, 21:26

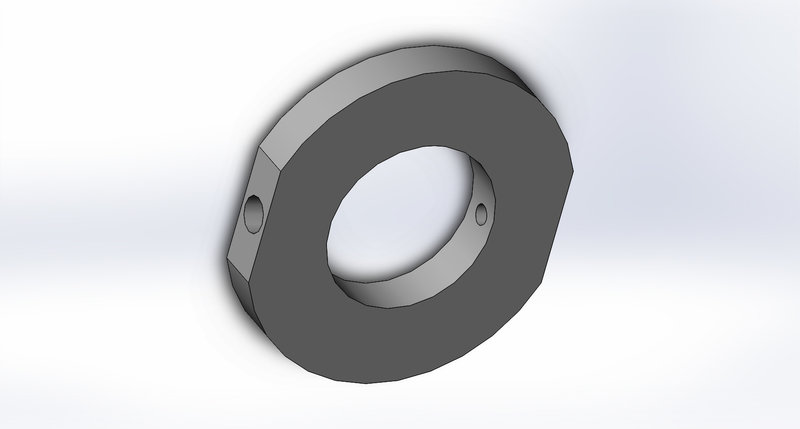

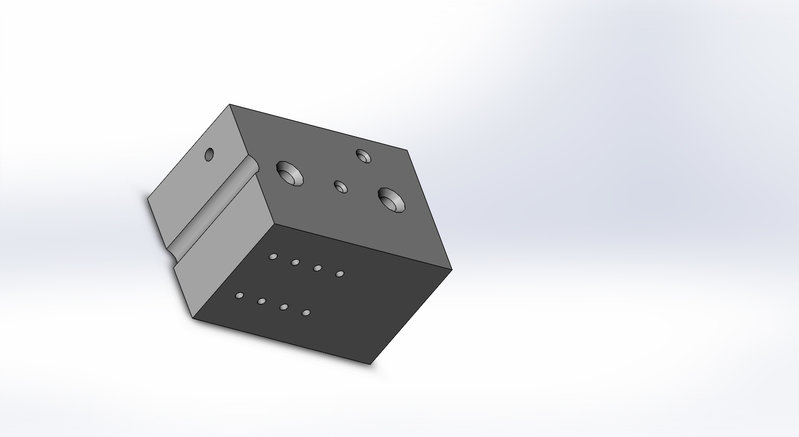

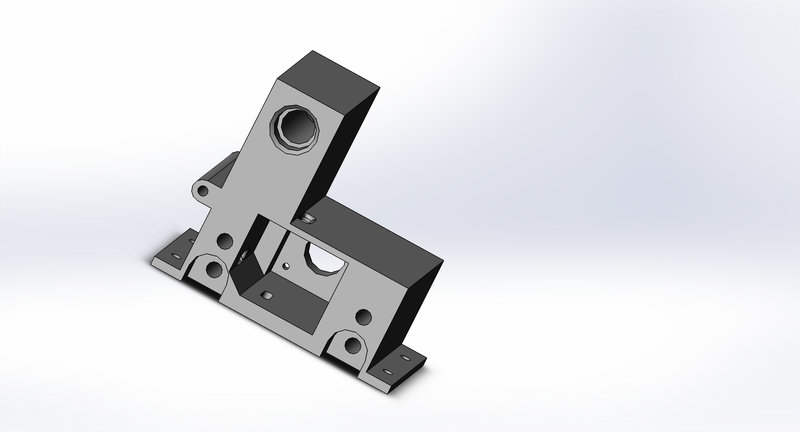

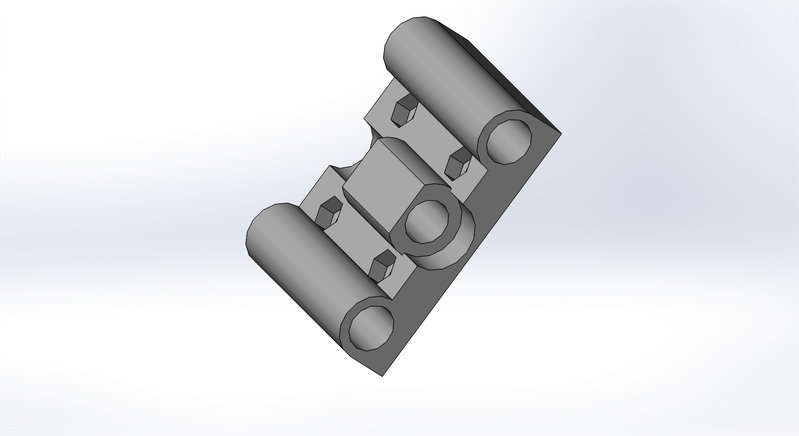

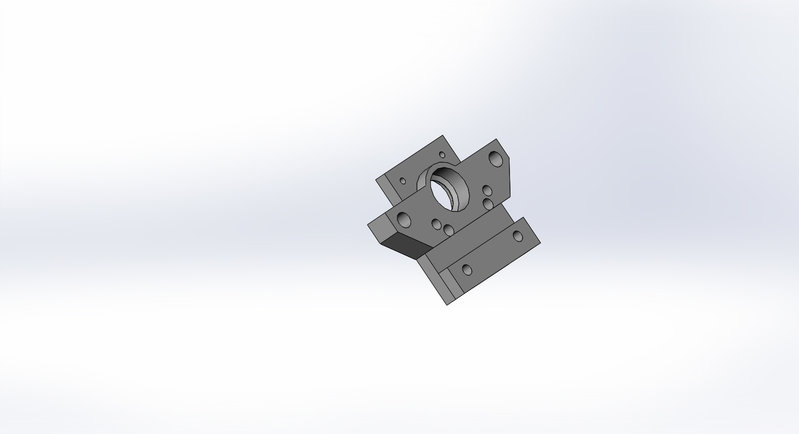

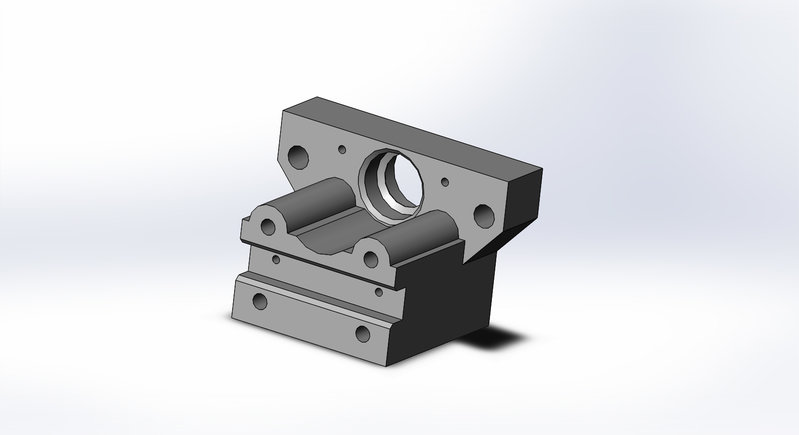

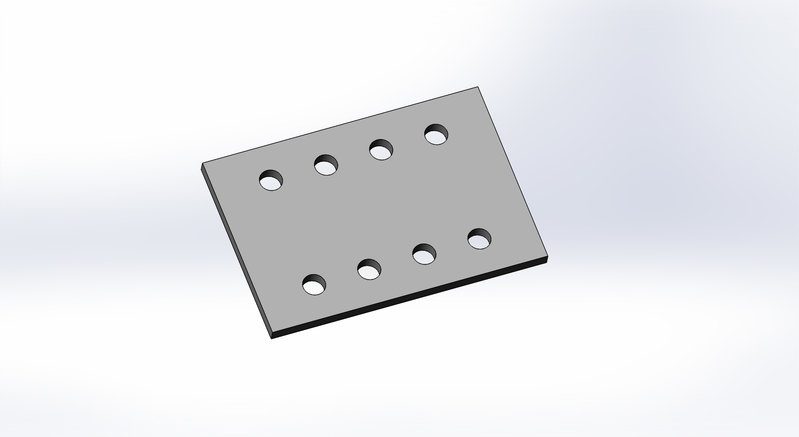

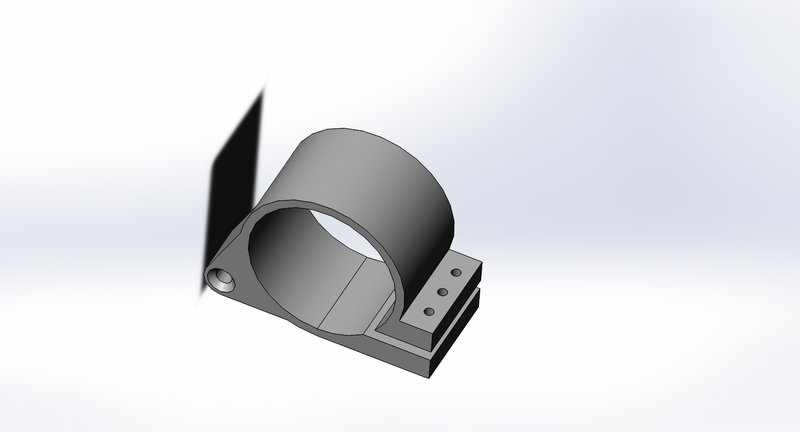

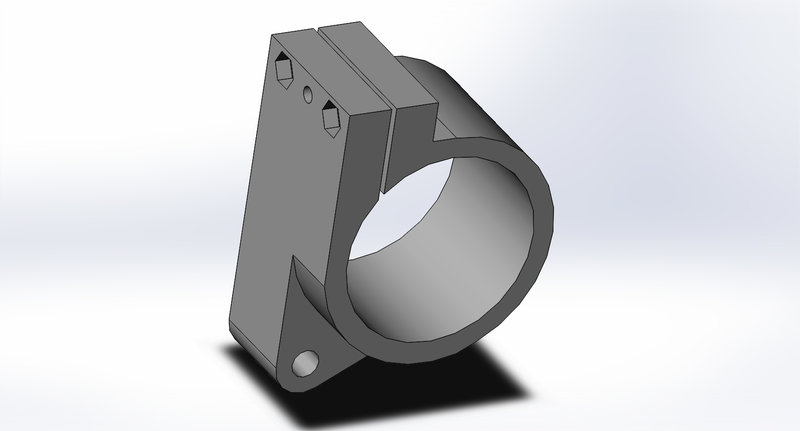

Выкладываю модели для станка с патроном под вал 8 мм
Tokarnyi_stanok_LENIVO.zip
(2.24 МБ) 69 скачиваний
Спойлер

Аватара пользователя
Lenivo
Сообщения: 1808
Зарегистрирован: 25 май 2017, 12:46
Имя: Александр
Благодарил (а): 92 раза
Поблагодарили: 179 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Lenivo » 25 янв 2021, 21:58

Работа под управлением автономного контроллера в режиме ручного позиционирования.

https://youtu.be/CHFaflPIDX8

Vikent
Сообщения: 665
Зарегистрирован: 31 янв 2019, 23:09
Имя: Виктор
Откуда: Королёв
Благодарил (а): 29 раз
Поблагодарили: 70 раз

Re: Портальный Фрезер 20х15 см на печатных деталях.

Непрочитанное сообщение Vikent » 26 янв 2021, 08:41

Lenivo писал(а):
25 янв 2021, 21:22
Станок работает очень тихо
Видео громкое получилось. Я в электричке на старте громкость сбрасывал. :)
Lenivo писал(а):
25 янв 2021, 21:22
Вместо токарного патрона сделать цилиндр для шкурки и получить плоско шлифовальный
Кстати, интересный вариант применения. Но только тогда уже камень а не шкурку - с ней это больше полировальный будет. . На работе плоскошлиф Jung стоит, пользуюсь иногда. А если кусок скотчбрайта ставить, можно будет алюминию придавать равномерную матовость - как на лицевых панелях радиоаппаратуры когда-то делалось, до тотальной замены морд на пластиковые.
Lenivo писал(а):
25 янв 2021, 21:22
подшипники скольжения из форопласта
Так себе вариант. Капролон в этом качестве работает гораздо лучше. На работе на одном из станков как раз фторопластовая втулка в качестве подшипника стояла в направляйте отрезного ножа. Бегала по валу диаметром 8 мм. в режиме 60-80 циклов в минуту 24*7. Токарь менял её ежемесячно - разбивало отверстие. Я предложил сделать из капролона, что поначалу вызывало у него сильные сомнения. Но сделал. В итоге про ежемесячную замену забыли надолго.

Ответить
