3DSpriter 232 [archer]

[3D-SPrinter]

Ну вот я например бутербродами не пользуюсь, и как-то не наворачивается ничего, просто работает.
Честно пытался вникать в темы правильного питания этого бутерброда, но не осилил,
потому как потребности не испытываю правильно этот бутерброд готовить.

Я же не настаиваю на бутербродах, просто делюсь своими соображениями. Если больше нравится МКС, то значит надо её использовать.

[Lenivo]

Да собирайте как вам больше по душе и какие комплектующие есть в наличии. Просто -есть особенности набора под один и под другой вариант. Собираете, настраиваете- а потом с нами делитесь впечатлениями- удобно или не удобно.
Выбор это дело вкуса - лишь бы прошивка плату поддерживала и всё.

Ну и ремонтопригодность - выгорит, например, стабилизатор на 5 вольт - и что вам всю плату менять? Она просто перестанет у вас работать . А сборку -вытащили одну плату поставили другую - и попали по деньгам только на половину затрат. Но с другой стороны лишних разъёмов нет - а это очень хорошо сказывается на стабильности работы и долговечности. Короче выбирать вам.

[archer]

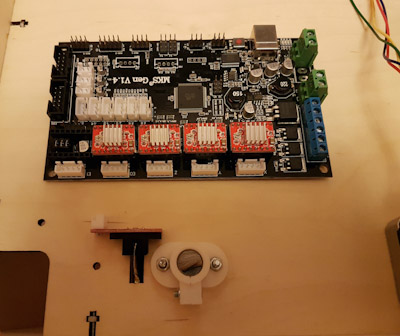

Вот и "мозг" приехал.
Собрал хотэнд с тефлоновой трубкой пока правильный термобарьер не приехал.
Надеюсь работа отпустит собрать в выходные....


Народ подскажите правильное название беленьких разъемов. А то на 3 пина под концевики есть, а на шаговые и на термисторы нету. Я понимаю что дюпонты можно воткнуть , но хочется красиво...

И еще. Драйверы приехали с радиаторами. На радиаторах чтото черное под защитной пленкой. Поленился соскребать это и клеить на термоклей. Налепил так... Это держаться будет? Или срочно отдирать и переклеивать?

[3D-SPrinter]

Насчёт разъёмов - не знаю, как называются, но на рынке и в чипе-дипе они должны быть. А радиаторы я на родной скотч клею, пока не отваливались. Только клеить надо один раз без сдвигов.

[archer]

Пойду в чип дип с платой. Ткну консультанту - типа ищи... .

А то я уже захлебнулся в каталоге чипдипа.

[digitalman]

Народ подскажите правильное название беленьких разъемов.

Называются XH2.54,
вот хороший магазин https://www.aliexpress.com/store/group/ ... 75814.html

Обжимка под них вот такая - SN-01BM
https://www.aliexpress.com/item/SN-01BM ... 36704.html

Ну dupont вы уже упоминали - эта же обжимка работает на них.

Ещё бывают 6 контактов на движках NEMA17, это PH2.0
https://www.aliexpress.com/item/50set-l ... 26417.html

Разъемы есть в чип и дипе - только следите за ценами, 3 пина могут быть по 2 рубля, а 2 пина по 20 - с них станет.
Ну и обжимку родную не найдут они, чтобы было обжато как полагается, да и цены на них там неадекватные.

Провода под них AWG 22-24-26,
26 - очень тонкие, 22 - максимально толстые, 24 - средние

[archer]

Пойду в чип дип с платой. Ткну консультанту - типа ищи... .

А то я уже захлебнулся в каталоге чипдипа.

Андрей, а можно ссылочку на прошивку 232 попросить. Помню встречал 233 на форуме, но найти не могу.

[3D-SPrinter]

Андрей, а можно ссылочку на прошивку 232 попросить. Помню встречал 233 на форуме, но найти не могу.

Тут можно скачать https://cloud.mail.ru/public/47d4/bU2AsyirY .

[archer]

Народ! Прошу помощи...

Устал ждать карточку, экран и энкодер от китайцев и решил запустить так... Ну хотя-б попробовать.

Загрузил прошивка для 232 от Андрея. Влил ее в принтер ничего не правя. Ок-все путем.
Подключил Pronterface, сконнектился, а он мне:

[ERROR] Error:Printer stopped due to errors. Fix the error and use M999 to restart. (Temperature is reset. Set it after restarting)
график температуры стола скачет примерно на 25 градусах.
остальные в нулях. Ну думаю фиг с ними. надо на голове термистор менять.

погоняю я хоумы.
По Z поехал домой, остановился.
По Y поехал домой, остановился.
А по X едет не в ту сторону.

Я его конечно ткнул, что-б он не стучался, но что я не так делаю?
Все движки подключены вроде верно (z-четко едет)

Да и при проблемах с подключением он бы и по Y неправильно должен был ехать.

Ступил! Перепутал х и у!
Зато теперь и по х и по у каретка едет не в ту сторону! А по z в правильную.
Все движки подключены одинаково...

Мне надо х и у разъемы повернуть на 180 градусов?

[3D-SPrinter]

Мне надо х и у разъемы повернуть на 180 градусов?

Конечно!

[archer]

Поехало!
Все пашет. Тока вот экструдер дает какие-то страшные расстояния...

#define DEFAULT_AXIS_STEPS_PER_UNIT {(200*16)/(2.0*20),(200*16)/(2.0*20),200*16/4,284}

Это из прошивки. У меня получается, что надо на экструдер около 135.... вместо 284

[Anry777]

мотор другой?
не 1.8?

[Anry777]

или экструдер не родной?

[3D-SPrinter]

Поехало!
Все пашет. Тока вот экструдер дает какие-то страшные расстояния...

#define DEFAULT_AXIS_STEPS_PER_UNIT {(200*16)/(2.0*20),(200*16)/(2.0*20),200*16/4,284}

Это из прошивки. У меня получается, что надо на экструдер около 135.... вместо 284

Скорее всего, на экструдере драйвер мотора с делителем 1/16, а в прошивке 1/32. Так что надо цифру 284 поделить на 2.

[Anry777]

Поехало!
Все пашет. Тока вот экструдер дает какие-то страшные расстояния...

#define DEFAULT_AXIS_STEPS_PER_UNIT {(200*16)/(2.0*20),(200*16)/(2.0*20),200*16/4,284}

Это из прошивки. У меня получается, что надо на экструдер около 135.... вместо 284

Скорее всего, на экструдере драйвер мотора с делителем 1/16, а в прошивке 1/32. Так что надо цифру 284 поделить на 2.

да, кстати, ты ж сразу где то писал это... что экструдер на 1/32 сконфигурирован
