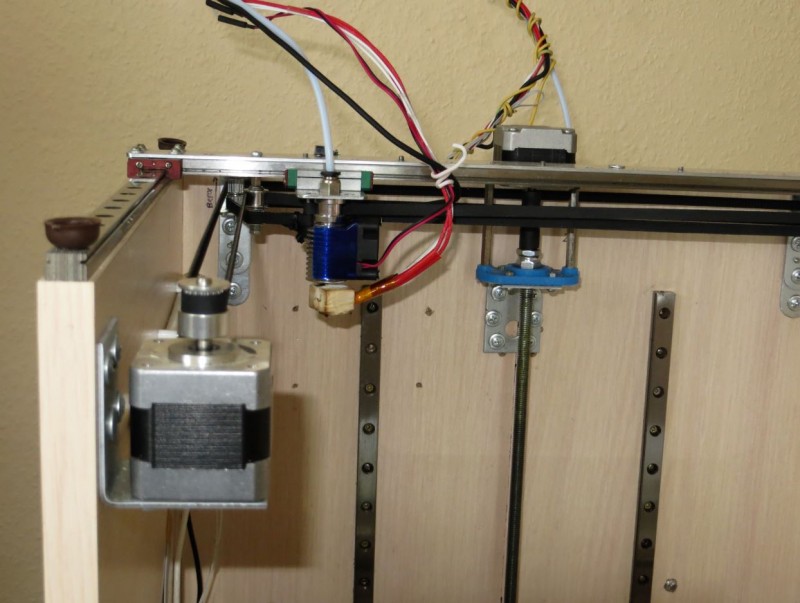

Вариация "SmartrapCore" на рельсах [Lenivo]

[wolfs_SG]

Лаком "засерается" весь корпус... коть и мало, но это происходит...

[Alex Post]

мне нравится канцелярский клей-карандаш "Каляка - Маляка" но только розовый внутри чтоб был...

Мне тоже нравится, как он держит... Не нравится только стекла менять. Чуть что больше по площади чем 10х10см - вырывает линзы при остывании Пользую для ответственных принтов, когда стекло не жалко. Для "повседневных" - по прежнему пиво

[Shaman]

Ну не знаю... БФ2... как тот же ацетон... один нормальный, а другой нет...
мне нравится канцелярский клей-карандаш "Каляка - Маляка" но только розовый внутри чтоб был... белый - фигня полная...

Вот ваша любимая каляка маляка. И не говорите потом, что вас не предупреждали.

[wolfs_SG]

ВО!!!! Shaman - в точку!!! Не ну тут ведь жалуются все, что агдезия плохая... так пользуйтесь "калякой"
Я уже говорил... и еще хочу сказать... прилипание с калякой можно регулировать... кол-ом намазанных слоев каляки на стекло перед печатью... + ко всему я с калякой уменьшил температуру стола до 70 для ABS...

[Shaman]

ВО!!!! Shaman - в точку!!! Не ну тут ведь жалуются все, что агдезия плохая... так пользуйтесь "калякой"

А я отказался от каляки. Стекла канешь не то, что бы дороги, но ездить к стекольщику после каждой печати это перебор.
А потом я попробовал БФ-2 и меня вштырило Теперь всем советую БФ-2, тем паче его можно хоть в том же чип дипе заказать с доставкой через евросеть.
От БФ отрывать не нужно, при остывании отклеивается само.

[Lenivo]

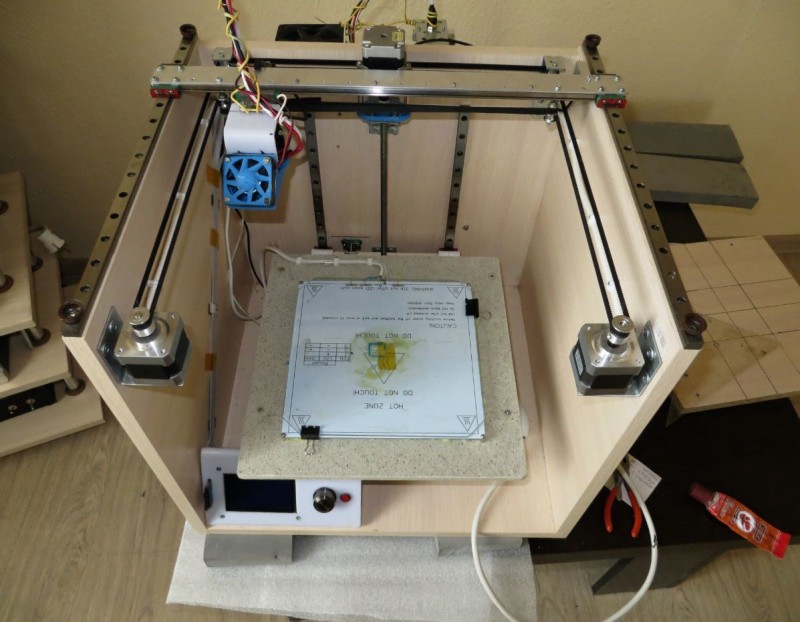

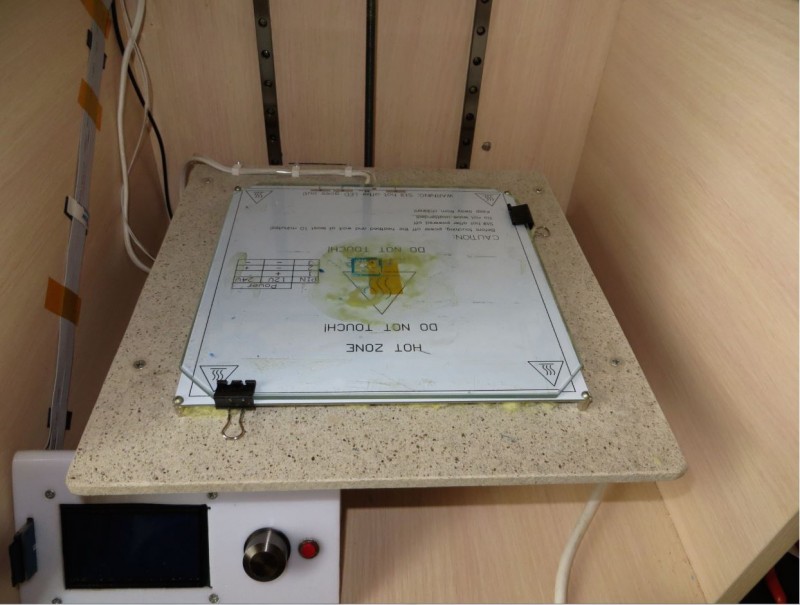

Собрал подогрев стола, на стандартном стеклопластиковом 22*22 см нагревательном элементе на 12 вольт. Нагревается до 100 градусов за восемь минут. Но с отстройкой печати новым пластиком опять предстоят "пляски с бубном" первая печать тестовый кубик АБС - расслоился, а вторая печать не пошла из-за пробки в экструдере, причем простыми средствами - проволочкой эту пробку убрать не могу, придётся весь экструдер разбирать.

[Anry777]

8 минут - со стеклом???
БП на сколько вольт?
Не тонковат ли провод на стол?

[Lenivo]

Провод 2,5 кв.мм. Питание 14,8 вольт (на максимум выкрутил). До 80 градусов греется где -то минуты за две, далее минуты три-четыре до 90 градусов, потом еще медленней до ста. Но я нагревал этапами - до одной температуры, давал отстоятся минут пять, потом выше, потом еще выше. Может в реальной работе и быстрей будет греться - набил стекловаты под нагреватель ещё. Всё выставил, вроде всё отлпдил начал печатать с 230 градусов с АБС - к столу всё прилипло очень хорошо - не мог руками отодрать -пришлось отверкой отковыривать. новот на пятом слое кубик расслоился и отпал. Поставил 235 градусов и печать не стартанула - пробка в экструдере.
Несколько дней, по паре часов в день, тут этим занимался - сейчас просто времени нет обстоятельно этим всем заняться. Да и жара - мозги плавятся - делать ничего не охота - пива бы попить, на в тенёчке полежать бы. Середина июля- а у нас только лето началось.

[Alex Post]

Чтоб АБС пробку споймал - маловероятно. Что то тут другое. Температуру можно и побольше, я 240-250* обычно ставлю.

[Lenivo]

Чтоб АБС пробку споймал - маловероятно. Что то тут другое. Температуру можно и побольше, я 240-250* обычно ставлю.

А фторопластовая трубка, которая в термобарьере стоит, эту температуру держит? Или нужен термобарьер без фторопластовой трубки?

Заказал силиконовый нагреватель на 220 вольт -размер 20*20 и мощностью 200 ватт (0,8 А). Всего 700 руб. с доставкой.
https://ru.aliexpress.com/store/product ... 0.0.aP4iLn

Есть там и недорогой силиконовый нагреватель на 30*30 см (где-то около 1 500 руб. с быстрой доставкой):
https://ru.aliexpress.com/item/1pcs-sil ... 469d&tpp=1

У меня есть твердотельный модуль на 2 А -220 вольт с управлением через оптопару. Вот его поставлю. Только где -то надо подобрать лист алюминия под это дело, а то бп для столика греется достаточно сильно.

[Anry777]

А для чего тебе на 220 переходить?
Ты сделай сначала чтоб принтер печатал, а потом грелками заниматься будешь

[Lenivo]

Он печатает и подогревающий столик работает(только блок питания для столика греется тоже сильно, что мне не нравится), осталось только режимы подобрать для АБС. Хотя и ПЛА есть пол катушки. Всегда могу пока напечатать и ПЛА. ПЛА у меня печатает удовлетворительно. Но печатает. Только поддержки надо правильно выставлять. А пока придёт "грелка" и АБС отлажу. Сейчас всё уже подключено и работает. Надо только, чтобы желание появилось дальше делать. Сейчас у нас жара и как-то ничего делать неохота. И кроме принтера сейчас развлечений на природе полно.

[Alex Post]

Все правильно говоришь Вот люблю конкретных людей "Отлажу" и накаких вариантов.
По поводу пробки ищ АБСа я вот подумал, что может где ПЛА остался в хотэнде и пригорел. Потому что никогда я пробку из АБСа не ловил. Почистить, прогнать, и будет печатать.

По поводу 250* и тефлона - вчера разбирал своего "двухголового змея" для очередной переделки - трубка чуть пожелтела на конце, на том сопле, которое где то кило пластика перемолотило. На втором - белое как в первый день (оно работало меньше гораздо). Так что 250* не проблема.

На пруше тефлоновую вставку меняю раз в 3-4 месяца, при замене кончик темно коричневый. Необходимость замены отслеживаю по появлению небольших соплей при ретракте.

А по поводу стола - можно стандартный алюминиевый купить, и родной подогрев не использовать. Они щас не сильно дорогие. Это если проблема лист найти ровный (для меня, например - проблема )

[Lenivo]

Разобрал всё - АБС пруток заплавил кончик тефлоновой трубочки на 3-4 мм . Пришлось обрезать трубку. Всё собрал, но пока без обдува.

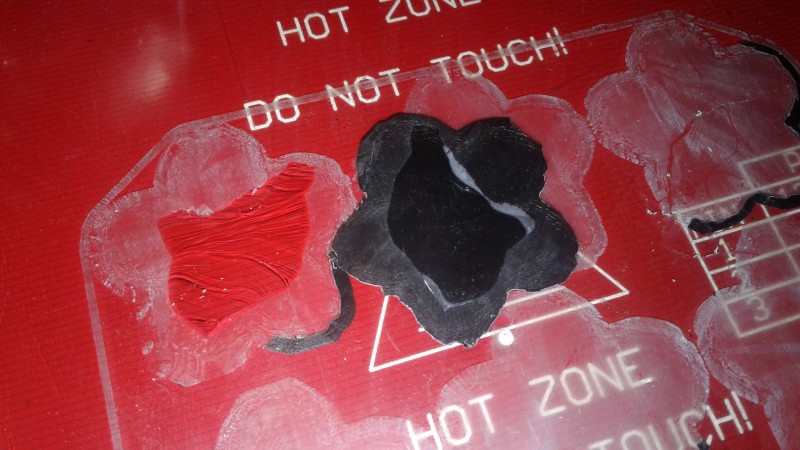

Настроил печать (раза с пятого). Но резиновый клей так приплавился к стеклу пришлось отмачивать растворителем.

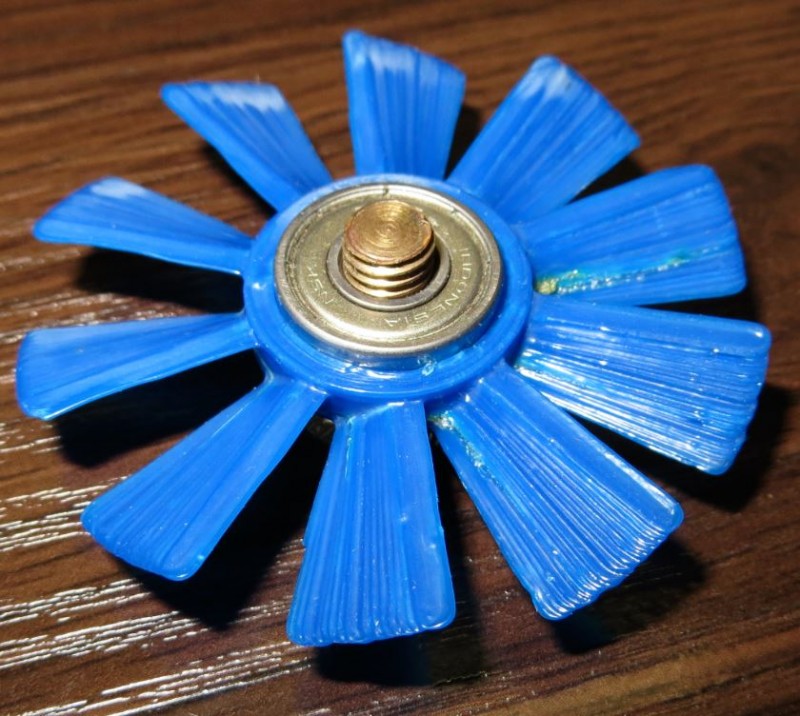

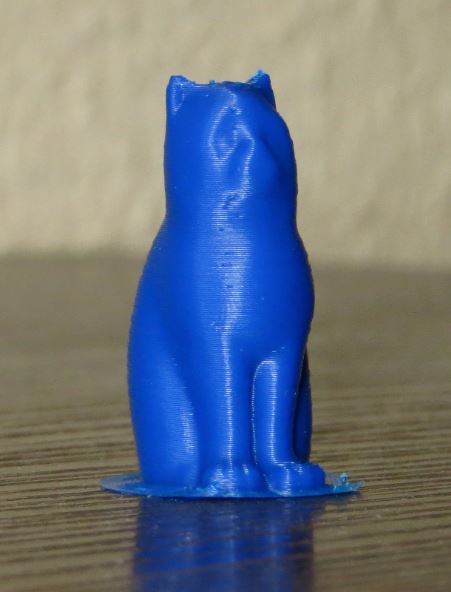

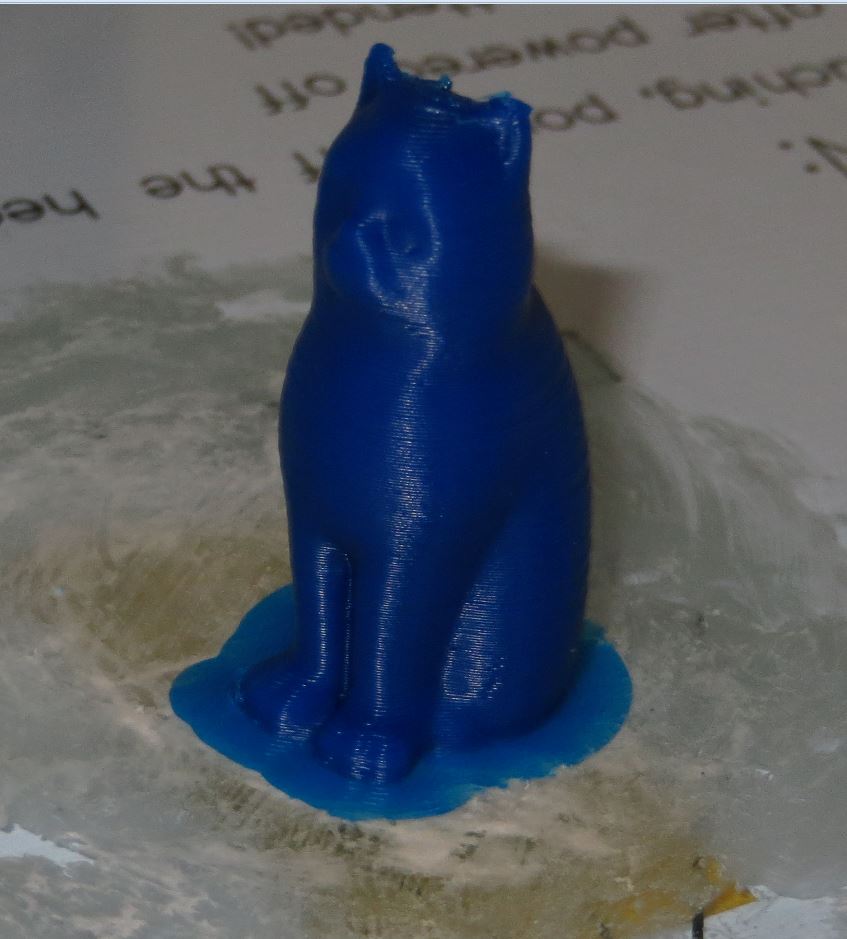

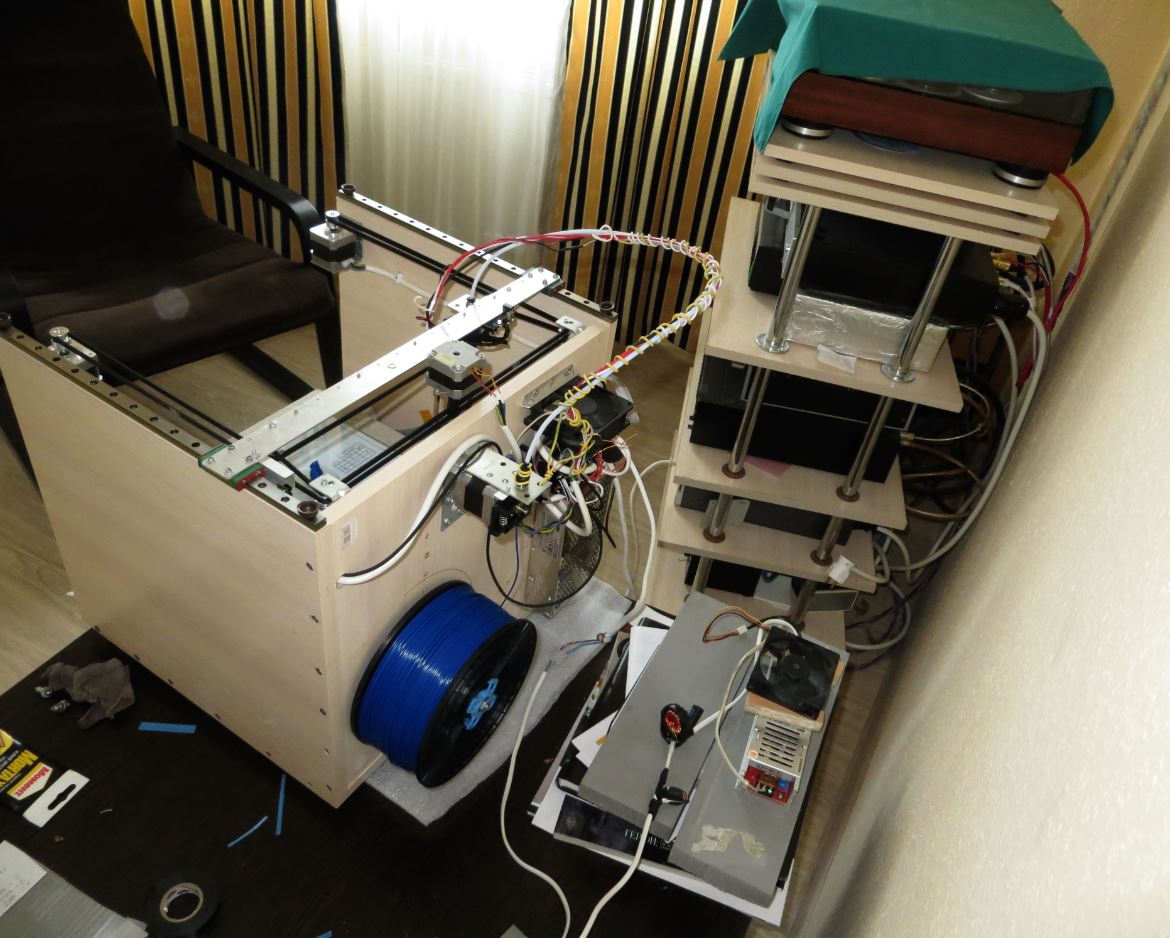

Деталь -пропеллер на подшипнике - на пятом или более слое , каким-то образом попали остатки клея - вздулся, что ли или с сопла экструдера "грязь" прилипла. И отрывать было очень трудно. Короче перепробовал несколько других приклеек - пока ПВА момент намазал и на нем более-менее печать идёт - но держится не очень, когда стол остывает до 70 градусов деталь сама отпадывает. Блок питания столика снял с корпуса принтера - перегревается он там, лежит рядом с принтером и обдувается мощным своим куллером. Пропеллер напечатан слоем 0,3 мм, кот слоем 0,15 мм.

ABS 30 07 2017 2.JPG (75.67 КБ) 1576 просмотров

ABS 30 07 2017 5.JPG (31.88 КБ) 1576 просмотров

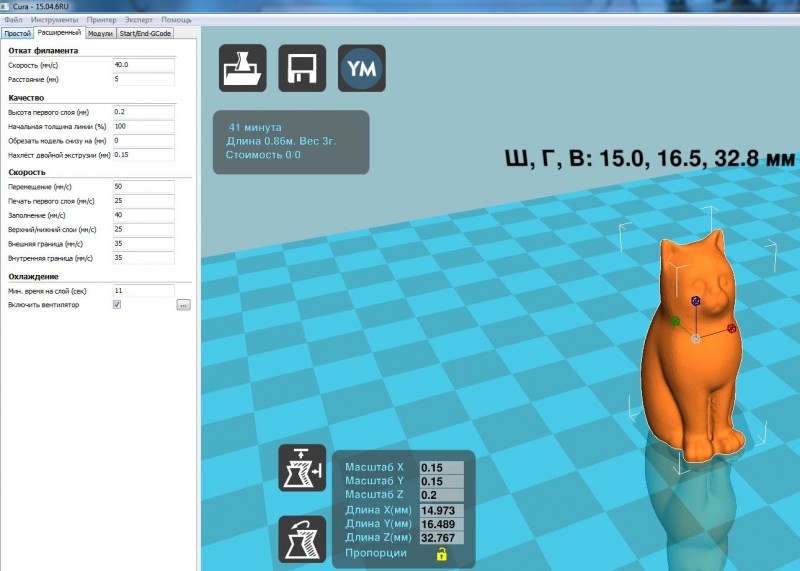

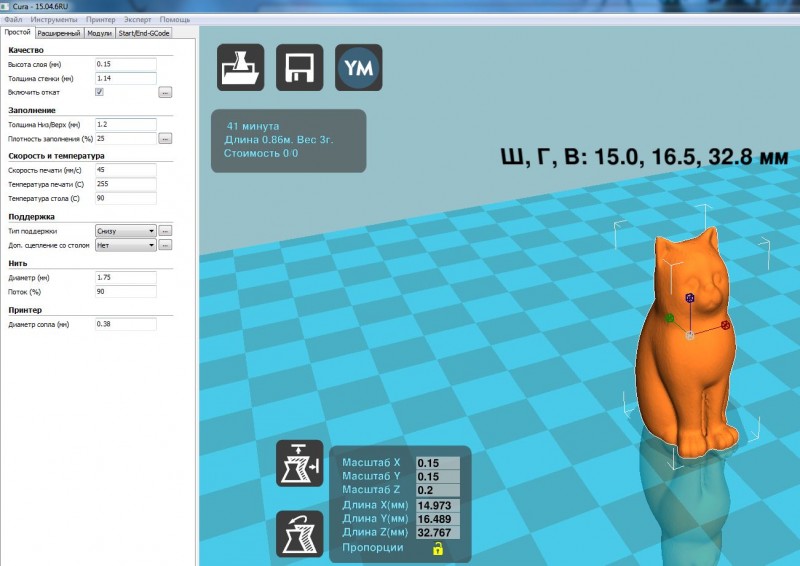

Настройки на печать такие:

Основные проблемы были с параметром "ПОТОК". А то принтер печатал вроде нормально -потом раз срыв подачи пластика и слой не пропечатывается.

ВОПРОС: На АБС пластик надо приделывать обдув детали? Или можно без него обойтись?

[Alex Post]

Можно и без него, а если и дуть - то издалека чуть-чуть рассеянным потоком.
По настройкам: если экструдер нормально откалиброван, то поток должен быть 100% играться им можно если вдруг пластик какой то "особенный" попался. И зачем диаметр сопла 0.38 стоит? На самом деле этот параметр в Куре фактически ширина экструзии, т.е. на каком расстоянии будут ложиться нитки. А кол-во пластика Кура сама регулирует, исходя из диаметра нити и потока. Я иногда, если тонкие стенки слайсятся с дырами, ставлю диаметр сопла 0.35, 0.3 а то и 0.25. Это при реальном 0.4. Время печати растет, но стенки становятся сплошными.
