qqklan, вообще-то мосфет в нашем случае коммутирует нагрузку на «землю», то есть на клемме и должно быть ноль вольт при активном транзисторе.

Куда щупы воткнуты при измерении «клеммы»?

D10 один в + второй в -, нагрев хотэнда включен из меню принтера командой preheat pla all, причем после этой команды два диода загораются, диод стола через время начинает моргать диод хота не выключается, оба реагируют нормально на выставление 0 температуры - отключаются.

[qqklan]

Сначала надо найти 24В на столе при выключенном транзисторе. Затем включить транзистор, он заземлит стол, и стол начнёт греться.

Стол греется нормально. Если правильно понял, между вводом - рампса и + d10 д.б. 24v, сейчас проверю.

[qqklan]

Может что то путаю, но получилось у меня 22.4v между - рампс и - d10, самый левый крайний из 6 контактов в колодке d8-d10. И то же самое между - рампс и корпусом мосфета.

[3D-SPrinter]

Стол греется нормально.

Извиняюсь, зарапортовался... Думал о хотенде, написал о столе. В общем с хотендом та же история - ищем напругу на нагревателе, землим мосфетом, и он должен нагреваться.

[qqklan]

ищем напругу на нагревателе, землим мосфетом,

Подробностей бы)). 24 v между минусом на вводе рампс и минусом d10 это оно? Землим мосфетом это вообще мне недоступно))

[3D-SPrinter]

Землим мосфетом это вообще мне недоступно))

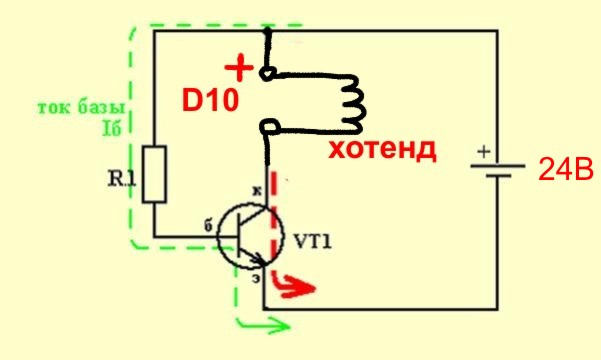

Представьте себе схему с открытым коллектором.



Если транзистор закрыт, то на обеих контактах разъёма D10 будет напряжение питания 24В. Если подать напряжение на управляющую ногу транзистора, то транзистор откроется, "заземлит" нагрузку (спираль нагревателя), и по цепи потечёт ток. В этом случае на "плюсе" разъёма D10 будет 24В, а на "минусе" ноль вольт (земля).

[qqklan]

То есть, получается, что раз у меня 24 v есть на плюсе d10, а нагреватель не включается, то все таки мосфет не открывается?

[3D-SPrinter]

То есть, получается,

Нет, не получается. Ещё раз посмотрите на схему и перечитайте, что я написал в предыдущем сообщении.

[qqklan]

С лампочкой тоже нормально было)). То есть на плюсе d10 должно быть ровно столько, сколько дает бп (24.1 у меня), а на минусе 22.4 это падение из-за сопротивления хотенда. У меня на плюсе d10 0, надо прозванивать плюс d10 и плюс на входе рампс? Или опять ерунду написал?

[3D-SPrinter]

У меня на плюсе d10 0, надо прозванивать плюс d10 и плюс на входе рампс?

Конечно! И предохранители (жёлтые лопухи) на Рампсе не забудьте закоротить.

[lilden2008]

Но на словах - нужно закоротить большой жёлтый предохранитель на Рампсе, прикрутить к транзистору стола небольшой теплоотвод в виде буквы Г из куска алюминия и подать по стандартной схеме на вход раздельное питание 24 и 12 вольт. Там по дорожкам на плате видно, куда идёт 24В на стол, и куда 12В на всё остальное. Вот в общем-то и всё. БП достаточно 24В 15А 360 ВТ. Для облегчения жизни Рампсу можно скинуть напряжение до 22В подстроечником на БП.

Андрей, а при таком подключении не нужно менять мосфет на рампсе? Родной выдержит? У меня на нем сейчас даже очень хороший радиатор висит + обдув. Не греется совсем на 12 В.

[3D-SPrinter]

Родной выдержит? У меня на нем сейчас даже очень хороший радиатор висит

С радиатором и обдувом родной прекрасно справляется с токами до 15А. Так что менять его совершенно не обязательно. Я раза два менял от нефиг делать, собрав при этом десятки принтеров.

[qqklan]

Конечно! И предохранители (жёлтые лопухи) на Рампсе не забудьте закоротить.

А можно провод напаять между плюсом d10 и выходом предохранителя?
Как мне было показано выше, не звонится плюс d10, обрыв не могу найти ни в какую.

[qqklan]

Заработало, спасибо за помощь!

[3D-SPrinter]

А можно провод напаять между плюсом d10 и выходом предохранителя?

Конечно можно!

Заработало, спасибо за помощь!

Поздравляю!
