3D-SPrinter PRO-2 / PRO-3

[k_neo]

PRO-3 красиво.
Хотелось бы поинтересоваться на счет некоторых узлов.
Вы рассверлили охладительный блок волкано для монтирования его на алюминивую пластину привернутую на каретку?
Охлаждение директ моторчика и волкано совместительно?
Хватает охлаждения?
Заметил на фотке с аккцелерометром adxl2345 двойная алюминивая пластина, это тоже для овода тепла?
adxl2345 это для Клиппера, для гашения вибраций? Шуи может таким воспользоваться?
Интересно как BL Touch приладили, обязательно сделаю также, очень красиво.

[3D-SPrinter]

Вы рассверлили охладительный блок волкано для монтирования его на алюминивую пластину привернутую на каретку?

Там сверху в волкано просверлено отверстие для термистора. Так удобнее обслуживать хотенд. Если ослабить винты термобарьера и нагревателя, то хотенд легко вытаскивается вниз из радиатора. Потом так же и вставляется на место. Сбоку опционально крепится акселерометр на время замеров АЧХ, потом убирается.

Охлаждение директ моторчика и волкано совместительно?

Да, в первом сообщении темы есть фотка.

Хватает охлаждения?

Да всего там хватает.. )

Заметил на фотке с аккцелерометром adxl2345 двойная алюминивая пластина, это тоже для овода тепла?

Вторая пластина в основном для жёсткости, хотя и сколько-то тепла отводит.

adxl2345 это для Клиппера, для гашения вибраций? Шуи может таким воспользоваться?

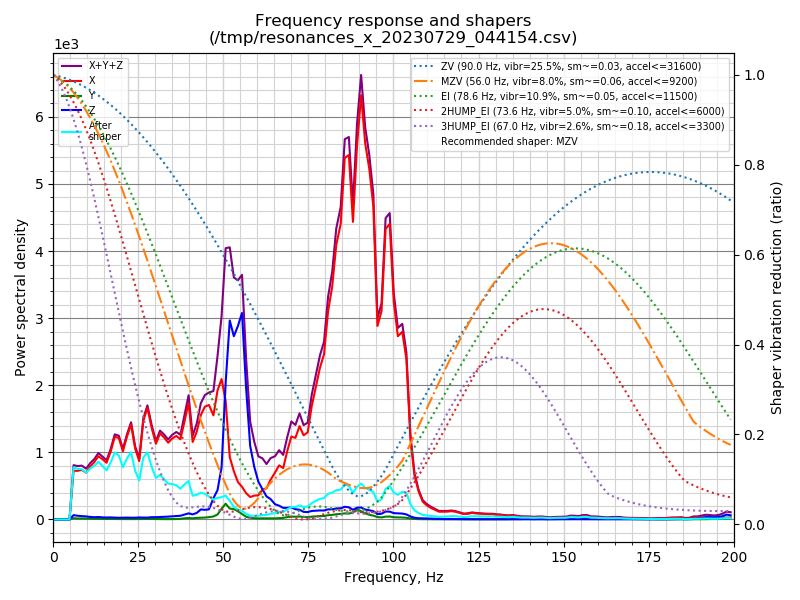

Нет, Шуи с акселерометром не работает. Это для клиппера свистоперделка. Как и на всякой приличной кинематике с лёгкой головой всякую дурь показывает и рекомендует. https://images.vfl.ru/ii/1734483952/5d6 ... 572201.png Потому что инпут-шейпинг в клиппере изначально создавался для китайских дрыгостолов на валах, которые ходуном ходят.

Интересно как BL Touch приладили, обязательно сделаю также, очень красиво.

Новый кронштейн головы из алюминия лазером вырезал. Красиво, но бесполезно. Стол и с нижнего концевика всегда приезжает на нужную высоту, и кривизна горячего / холодного стола укладывается в 0.14 мм. https://images.vfl.ru/ii/1736165236/a29 ... 610982.jpg Стол полностью стабилизирован двухсторонним ремённым подвесом с синхровалом. Какой смысл такой стол блтачем тыкать?

Честно говоря, все эти прибамбасы (клиппер, акселерометр, блтач и пр.) только портят нормальный принтер. Так что подумайте хорошенько, нужны ли они Вам. Лично мне всё это точно не нужно. PRO-3 - чисто маркетинговый, а не инженерный проект.

[k_neo]

Какой смысл такой стол блтачем тыкать?
Если менять PEI на стекло или другую поверхность но надо домудривать, а с BL Touch ставь что хочешь и он дасть уровень. Иногда наклеиваю голубую/желтую ленту (masking tape) чтобы приклеивался найлон
Я с RN v3.1 Шуи так и не наладил нижний концевик, он есть, оптический, но конфиг еще не ясен.

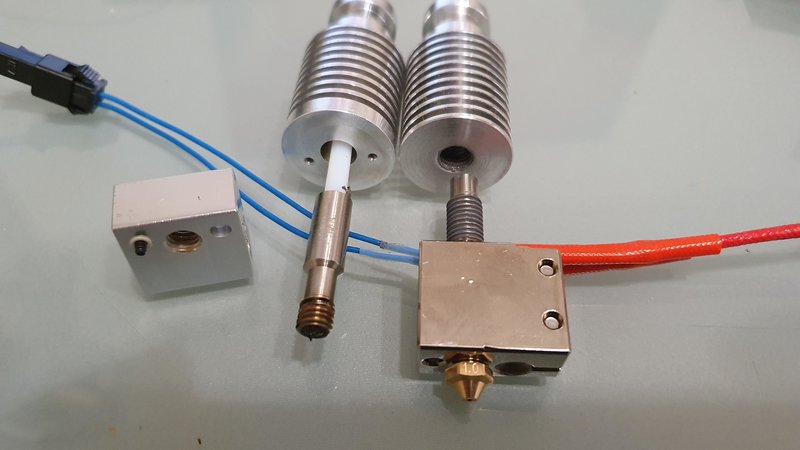

Про волкано я интересовался потому что купил один но он с резьбой, а теперь вижу что у вас без резбы на горле, нашел фотку диссипатор для прямого горла и с отверстиями для винтов.
Вы используете волкано как на фотке с левой стороны?

Простота она и дешевле конечно и с шуи вообще класс, стол у меня кривоват и BL Touch помогает с 13 ми точками замера.

[IslandSky]

Я с RN v3.1 Шуи так и не наладил нижний концевик, он есть, оптический, но конфиг еще не ясен.

А какие проблемы? У меня тоже оптический концевик внизу. Шуи на RN v3.1. Все настроил с первого раза, работает как часы.

[3D-SPrinter]

Если менять PEI на стекло или другую поверхность но надо домудривать, а с BL Touch ставь что хочешь и он дасть уровень.

В этом смысле, да, удобно. При парковке по блтачу калибровка первого слоя происходит автоматически.

Вы используете волкано как на фотке с левой стороны?

Я использую обычный классический волкано https://aliexpress.ru/item/100500505981 ... 1485221806 с радиатором и термобарьером CR-10 https://aliexpress.ru/item/100500669607 ... 8033624775 .

[Vikent]

Если менять PEI на стекло или другую поверхность но надо домудривать, а с BL Touch ставь что хочешь и он дасть уровень

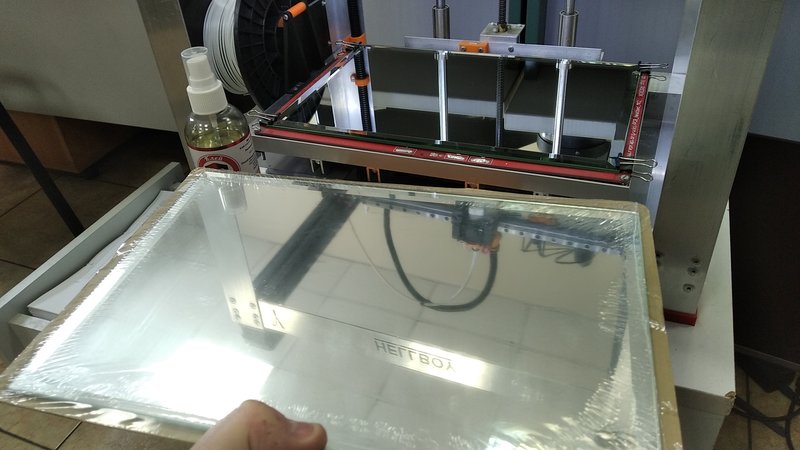

Ставите обычное зеркало, можно даже из бывшего Леруа Мерлен, один раз вручную выставляете стол по уровню прямо в процессе печати каймы первого слоя, и забываете про регулировки до тех пор, пока не уроните и разобьёте зеркало. Меняете на новое, корректируете при необходимости уровень, и снова забываете.

[Гефест_]

... получаете страшенную нижнюю поверхность модели, блестящую и с разводами от клея

[Vikent]

.. получаете страшенную нижнюю поверхность модели, блестящую и с разводами от клея

На то она и нижняя, что её потом не видно. И́ разводов никаких на ней нет, если не пользоваться вместо клея для 3-D всякой дрянью. Просто гладкая поверхность.
И речь в принципе не о том, какая поверхность получается на стекле, а о том, что нормальному принтеру никакой бл-тач не нужен.

[Гефест_]

Блтач нужен, если предполагается замена покрытий стола. Не всем наплевать на внешний вид нижней поверхности, которая к тому же запросто может оказаться верхней в готовом изделии. И это еще если не принимать во внимание разные специфические филаменты, которым для хорошей адгезии могут потребоваться разные основания

[Vikent]

Блтач нужен, если предполагается замена покрытий стола.

После такой замены, если стол ровный, потребуется лишь небольшая корректировка на первой же модели. И снова забываем про регулировки до следующей смены покрытия. Но если стол кривой как моя жизнь, и если принтер вместо жёсткой рамы имеет живущую собственной жизнью жидкую конструкцию, построенную дендро-фекальным методом (из палок и жидкого г...на), то БЛ-тач в качестве костыля для такой дерьмомеханики действительно нужен.

Не всем наплевать на внешний вид нижней поверхности, которая к тому же запросто может оказаться верхней в готовом изделии.

Это ещё не повод для установки БЛ-тач. Если стол ровный, то покрытие его не испортит, конечно если оно тоже ровное, а не с чудовищной разнотолщинностью.

разные специфические филаменты, которым для хорошей адгезии могут потребоваться разные основания

Например?

[Гефест_]

"Стол ровный" весьма непростое и недешевое удовольствие, не у всех есть. А еще покрытия бывают сильно разной толщины, с ними даже ровный стол не поможет. И даже если все звезды сошлись, приятнее ничего руками не крутить, пусть оно само
Про адгезию в интернетах тонны текста неписано, что-то пока никто не нашел универсального рецепта, чтобы любой пластик крепко лип и без проблем отлипал

[Vikent]

"Стол ровный" весьма непростое и недешевое удовольствие, не у всех есть.

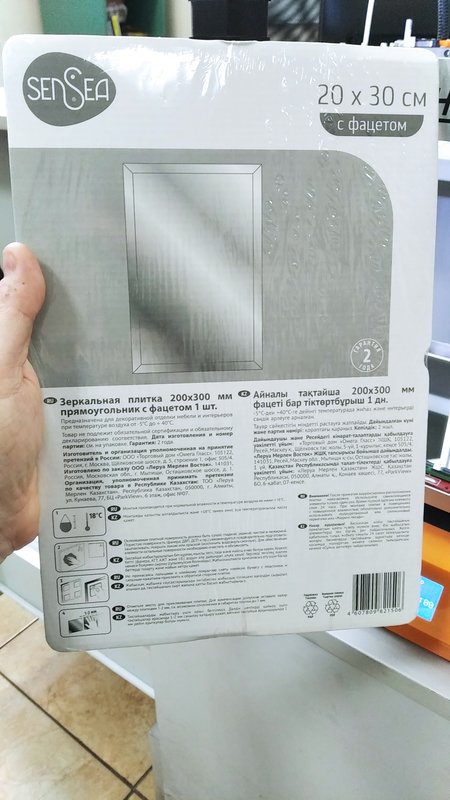

Ну, если это дорого... https://lemanapro.ru/product/zerkalnaya ... -82155731/
https://baucenter.ru/product/plitka-zer ... 416003307/

Спойлер

А еще покрытия бывают сильно разной толщины, с ними даже ровный стол не поможет... ...приятнее ничего руками не крутить, пусть оно само...

То есть, другими словами, мы снова возвращаемся в точку старта, в очередной раз подтверждая исходную посылку - БЛ-тач - это софтовые костыли, позволяющие компенсировать кривую механику, или, в данном случае, кривую основу или кривое покрытие стола. На моём самосборе БЛ-тач отродясь не стоял, и не очень-то и нужен.

Про адгезию в интернетах тонны текста неписано, что-то пока никто не нашел универсального рецепта, чтобы любой пластик крепко лип и без проблем отлипал

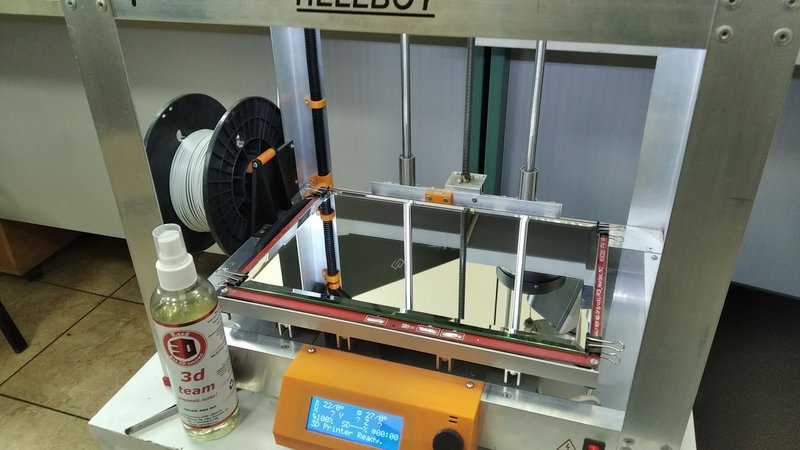

Вон он, рецепт, слева от принтера стоит в высокой бутылочке. Или более бюджетный его вариант - энтеродез, разведённый в спирте. А дальше ровное зеркало, у которого отсутствуют волны, очень сильно влияющие на адгезию в отрицательную сторону. На стекле с тем же клеем результаты получаются гораздо хуже, чем на зеркале. Невероятно, но факт. Хотя, если принять во внимание, что на зеркале гораздо легче отстроить первый слой так, чтобы его нити укладывались ровно ряд к ряду, а не налезая друг на друга, то более качественная адгезия на зеркале становится понятной - каждый ряд заполнения полностью липнет к основе, а не к предыдущему ряду, разползшемуся вширь из-за неровностей основы..

[3D-SPrinter]

Всё это так. Обычное стекло, или зеркало имеют ровную поверхность и стОят копейки.
Но справедливости ради надо признать, что блтач, пожалуй, наиболее полезен из софтовых костылей.
И его применение на хорошем принтере "зашкваром" не считается.

[Гефест_]

Vikent, стекло - это не стол, это покрытие стола. Если положить идеально прямое стекло на кривой стол, то результат не порадует. Это особенно хорошо видно через тепловизор, температура в разных концах покрытия может различаться более чем на 10 градусов. Можно, конечно, подождать полчасика, пока температура стекла не устаканиться на каком-то среднем значение (не том, которое задано в настройках печати), но все это только ради того, чтобы получить страшенную поверхность отпечатков. Так себе вариант

БЛ-тач - это софтовые костыли, позволяющие компенсировать кривую механику

а так же для быстрой смены покрытий стола

Вон он, рецепт,

Со всеми филаментами проверяли? Например, PEI, PEEK, PSU?

[gnch]

Ещё есть очень интересный вариант - модернизация старого китайского принтера типа "летающих мишек", Реборнов и пр.

Где можно посмотреть?
