Печатаем на СПринтере

[zloyevgen]

Что крутить, чтобы избавиться от пропусков? Увеличить поток?

А экструдер калибровал?

[MisleGon]

А экструдер калибровал?

Вроде бы. Я не врубился как это правильно делать - поджатием пружины добился выхода ровно 50 мм пластика. Но потом пришлось поджать, иначе еще хуже было.

[Alex Post]

По АБС - прыщи это остатки пластика на сопле, который остаётся после втягивания при ретракте, поскольку висит снаружи. Подпалины - те же остатки, только которые уже висят совсем снаружи, причем довольно долго и поэтому подгорели. При печати навесов те подзадираются вверх, и сопло вытирает об них эти пригарки. Метод борьбы - перед печатью тщательно протереть горячее сопло ХБшной толстой тканью, чтоб на нем ничего не висело. Это, правда, не гарантирует, поскольку сопло может насобирать пластмассы прям на первом-втором слое, если в настройках первый слой печатается жирно. И потом этот пластик ждёт своего момента, подгорая, чтоб подпортить модель

По ПЛА - чёт какие то проблемы с подачей. Проверить состояние тефлоновой трубки в хотэнде, может неплотно прижата и есть щель, в котором ПЛА подгорает и потом частично подзабивает сопло. А может трубка подгорела, и ПЛА, как более липкий, уже стопорится.

[zloyevgen]

Я не врубился как это правильно делать - поджатием пружины добился выхода ровно 50 мм пластика.

1. Поджать пружину.
2. Снять боуден
3. Откусить пластик под край пневмофитинга
4. Нагреть через пронтерфейс экструдер, чтоб ошибки не было
5. В пронтерфейсе заэкструдить 100мм
6. Померить сколько вышло по факту
7. Посчитать на сколько процентов меньше или больше
8. На этот посчитанный процент изменить коэффициент в прошивке

файл configuration.h
#define DEFAULT_AXIS_STEPS_PER_UNIT {(200*16)/(2.0*20),(200*16)/(2.0*20),200*16/8,284}

последнее число, в примере 284

9. Проверить экструзию 100мм еще раз, при необходимости еще на 1 поменять значение

[AndrK]

284

Если экструдер стандартный то 291. Ничего подбирать не надо. Значение расчитывается...

[MisleGon]

Если экструдер стандартный то 291. Ничего подбирать не надо. Значение расчитывается...

После калибровки получилось 290.
В общем пересобрал хот (было чутка пластика, трубка не подгоревшая), откалибровал экструдер и PID-ы. И началось все по новой - не додавливает и все. Заменил термистр, выбрав из трех с 90 КОм (остальные еще меньше), откалибровал PID-ы. Помогло не сильно. На печати тестового кубика (220, 80, скорость 70) решил поднять температуру:
сначала до 225 - пошло лучше, но выше 100% все равно не додавливал;
потом до 230 - вот тут все пошло без проблем, скорость поднял до 150% и пластик ложился без пропусков.

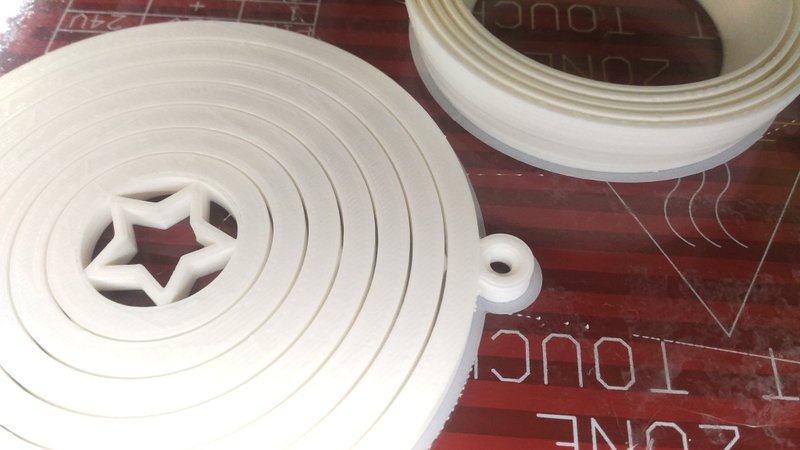

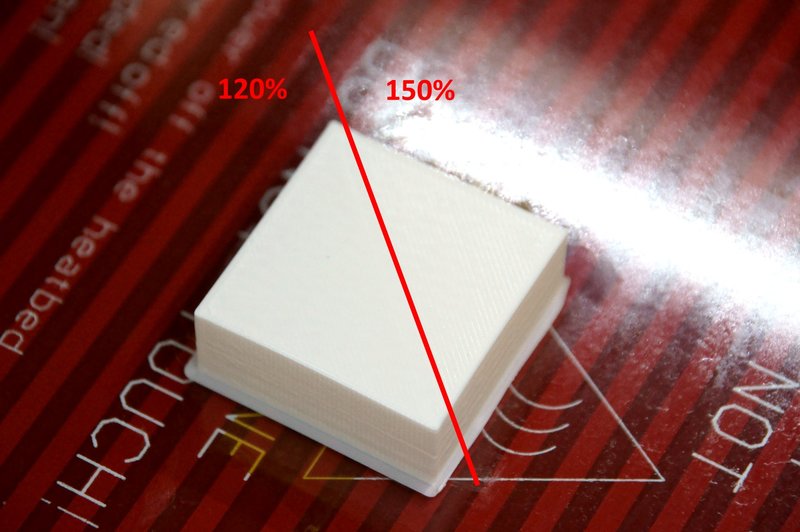

Результат:

Крышу сфотографировать целая проблема оказалась...

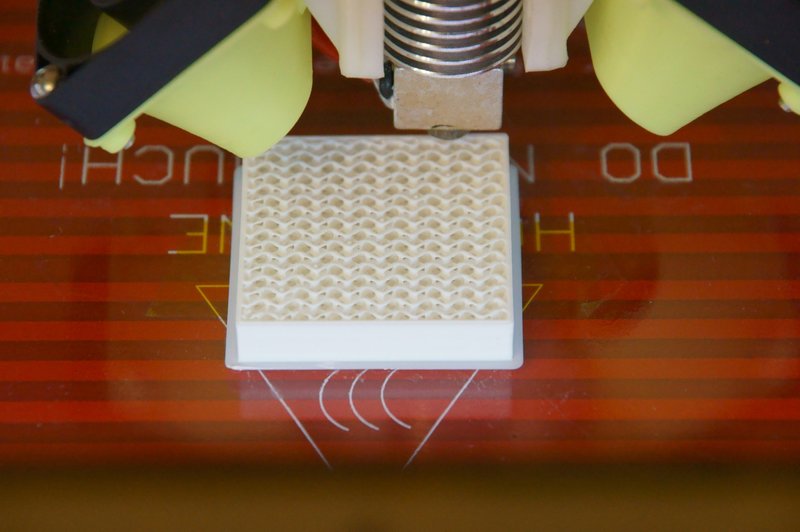

Ради чего уменьшал скорость во время печати:

Единственное - после ретракта и длинной протяжки пластик не успевает выдавиться и внутренняя линия стенки получается не полной около 1-1,5 см. Ретракт 6 мм скорость 70 мм/с.

[3D-SPrinter]

Ну всё, я с вопросами .

Ещё вот эту процедуру рекомендую viewtopic.php?f=25&t=373&p=33864#p33864 .

[AndrK]

После калибровки получилось 290.

Все просто. StepsPermm=Steps*Microsteps/Pi*HOBdiameter
В нашем случае, для китайской MK8 HOBdiameter=7mm
Получается 200*32/3.14159*7=291.03
От этой цифры можно чуть сдвинуть вниз/вверх. Компенсируя возможную разницу реального диаметра.

[MisleGon]

Поставил на ночь печатать, сначала часа два играл с температурой и скоростью. В общем перед сном оставил температуру 227 и скорость 70 мм/с (100%). Еще продолжает печатать.

Проверил запасные сопла - сверло заходит без проблем. Но наждачкой тиранул.

[Alex Post]

HOBdiameter=7mm

Самый важный и самый "гуляющий" параметр. Ведь он легко может быть 6.9-7.1, и соответственно итоговая цифирь может плавать 295-287. Поэтому как опорное значение - вполне годится, но прогнать 10-20см пластика для уточнения будет совсем не вредно.

[AndrK]

но прогнать 10-20см пластика для уточнения будет совсем не вредно.

Само-собой. Формула, для понимания, а то, по XYZ методика расчета упоминается часто, а вот по экструдеру так сразу и не найдешь.
Со своей шестеренкой, кстати, я сразу попал в яблочко)
Еще момент, меня давно мучает вопрос, но стеснялся спросить. Почему принтер 232, если он 322?. Ну исходя из того, что за X принята самая длинная ось

[3D-SPrinter]

Почему принтер 232, если он 322?

Да кто-ж его знает? Так получилось.

[AndrK]

Так получилось

Теперь я спокоен...

[lilden2008]

Приветствую всех. Ребята, кто активно пользует КисСлайсер?)) Помогите с настройками точными) Вроде заставил через него печатать.. но много нюансов, в которые прям так с ходу не въехать)
Может кто поделится скринами настроек под АБС например. Версия слайсера последняя (1.6.3).

[Kaktus]

Ребята, кто активно пользует КисСлайсер?))

Я пользую. Для начала полистать здесь: http://3dtoday.ru/blogs/eta4ever/kissli ... rk-part-1/ http://3dtoday.ru/blogs/eta4ever/kissli ... rk-part-2/ http://3dtoday.ru/blogs/eta4ever/kissli ... rk-part-3/ Калибровка: http://3dtoday.ru/blogs/rockman256/kiss ... slaysera-/ еще калибровка http://roboforum.ru/forum107/topic18059.html
Настройки:

Kiss.zip

(376.61 КБ) 59 скачиваний

G-код (после куры может понадобиться):

Kiss G-code.zip

(783 байт) 82 скачивания

Правда с джи кодом по моему какая-то хрень - после отмены печати он иногда козюлю в другую сторону давит. Но это предположение
