Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

[Mazayac]

poweruser, крепление не трубкой идёт, она всего лишь канал для прутка.
3D-SPrinter, у всех Орбитеров внизу отверстие под трубку..

[Lenivo]

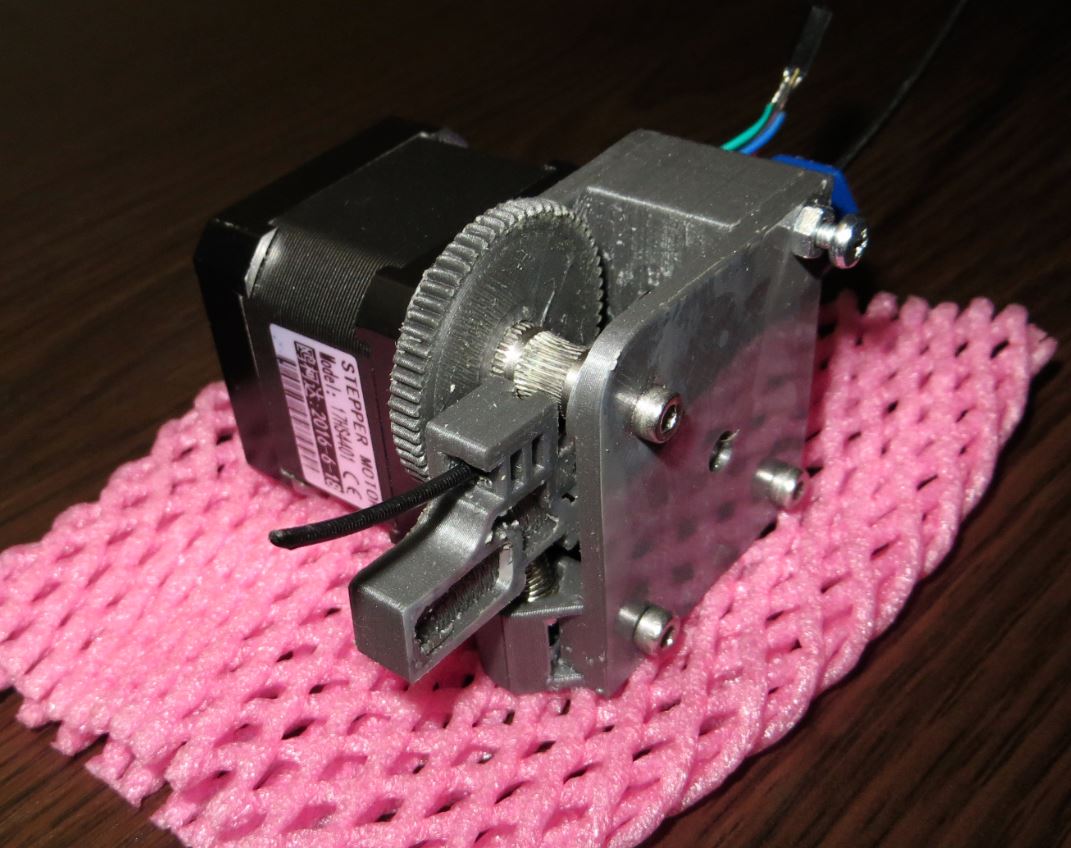

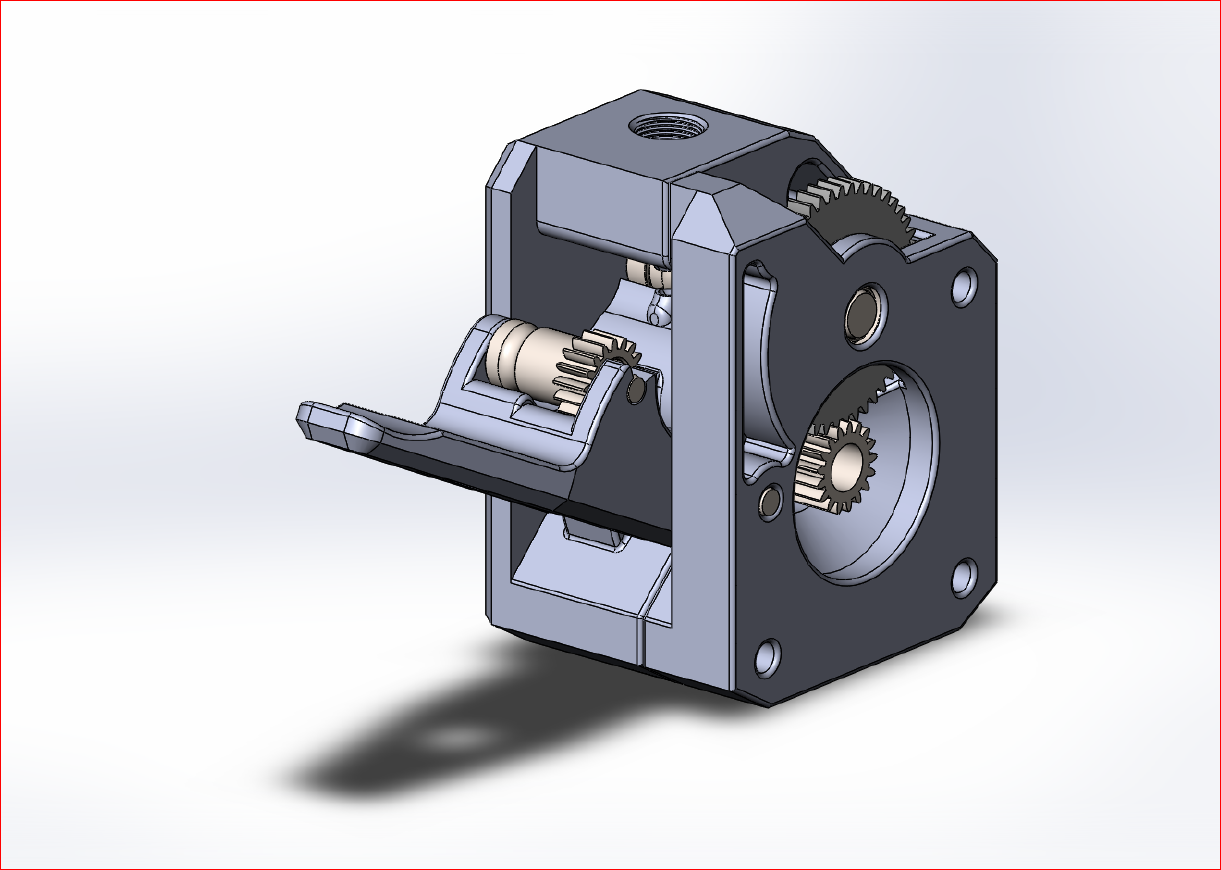

Lenivo, а я распечатывал - всё отлично.

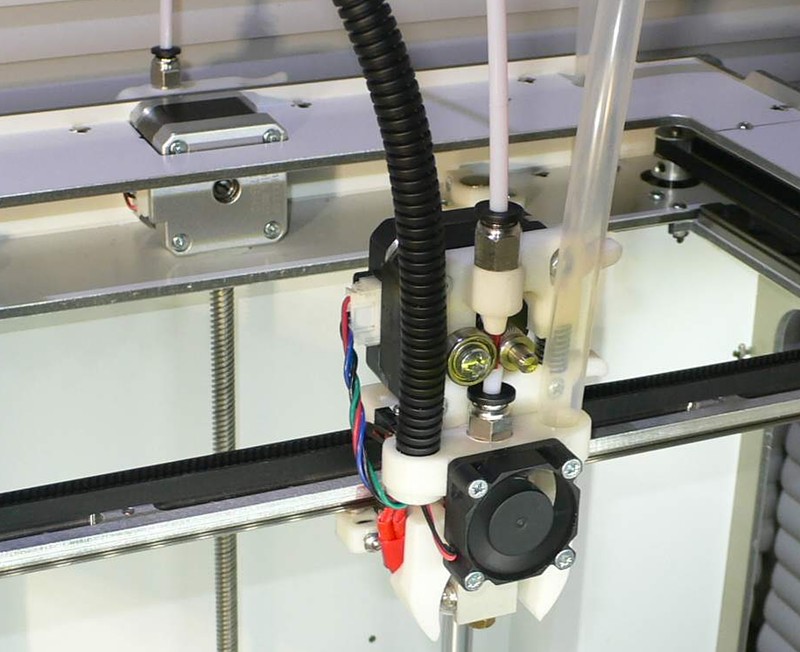

Я много делал экструдеров на печатных деталях- В том числе очень не стандартных.. Мне есть с чем сравнить. Да они работали и часто без нареканий. Но сделанные пром способом экструдеры всё таки больше нравятся.

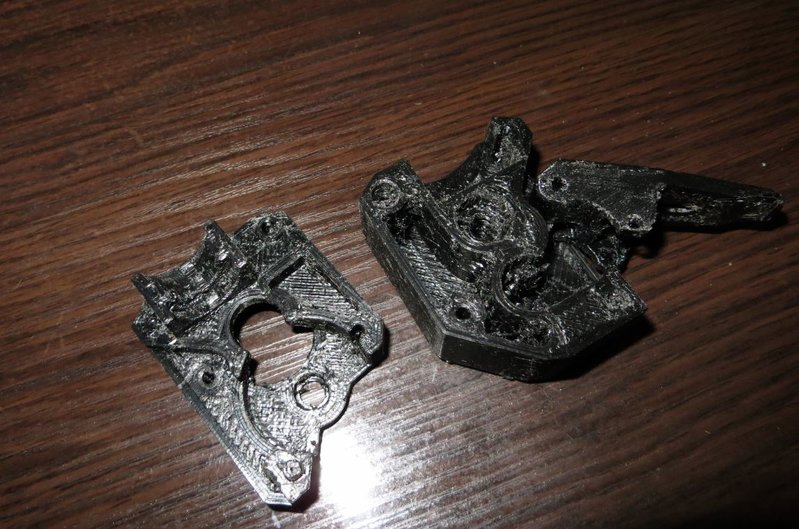

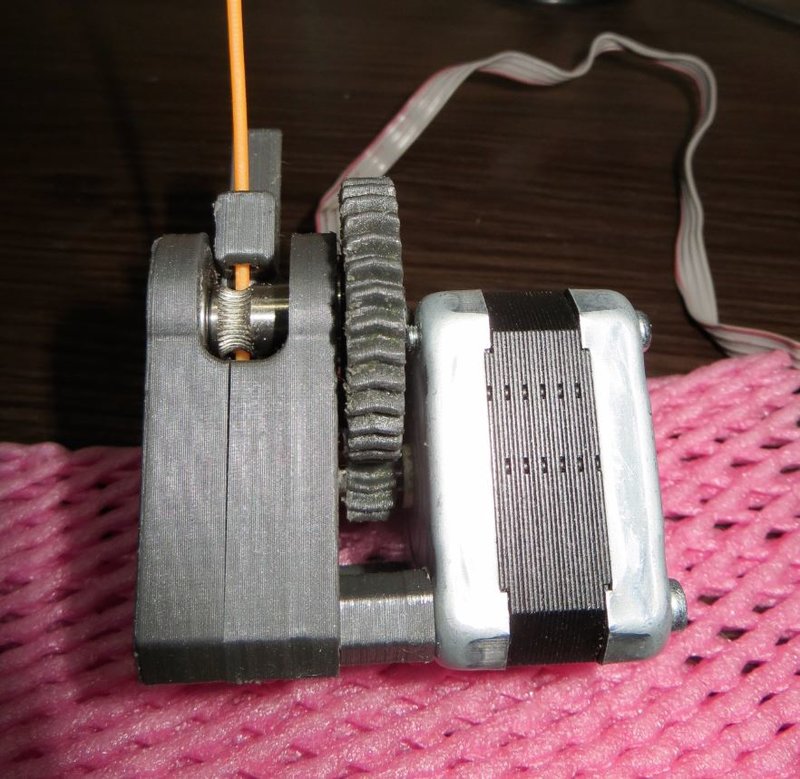

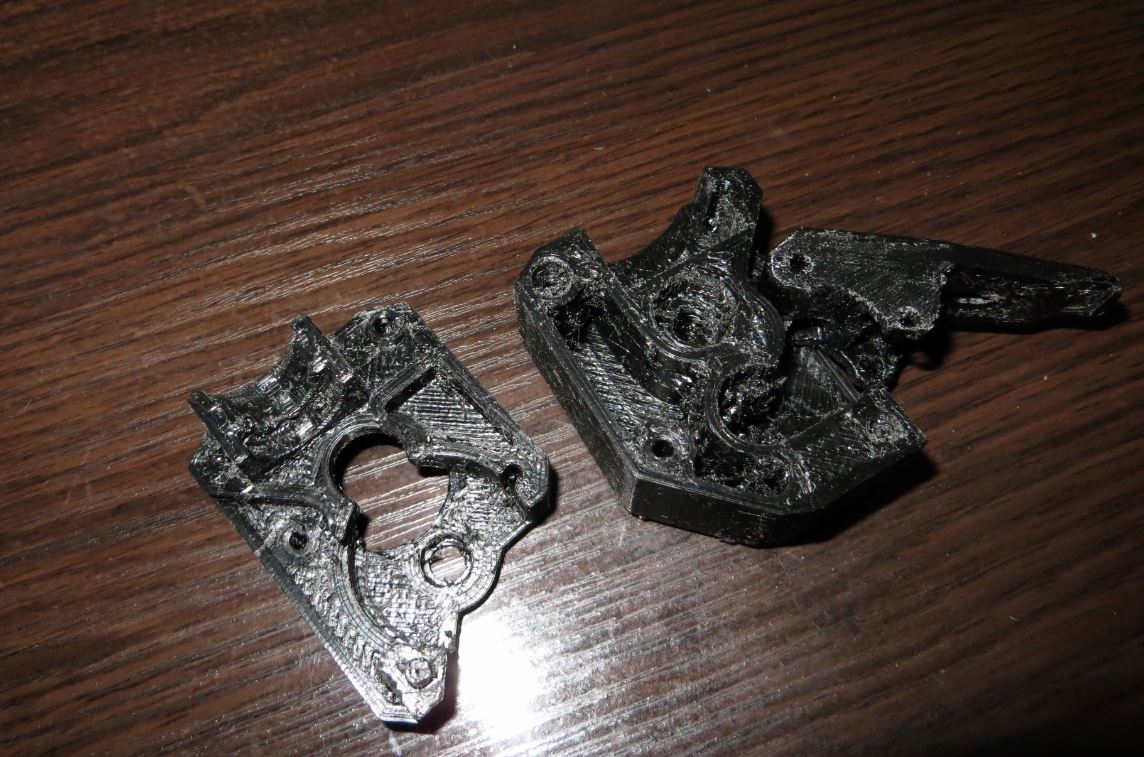

И даже такой ужас печатал - одна из первых попыток напечатать экструдер при не наработанных навыках печати

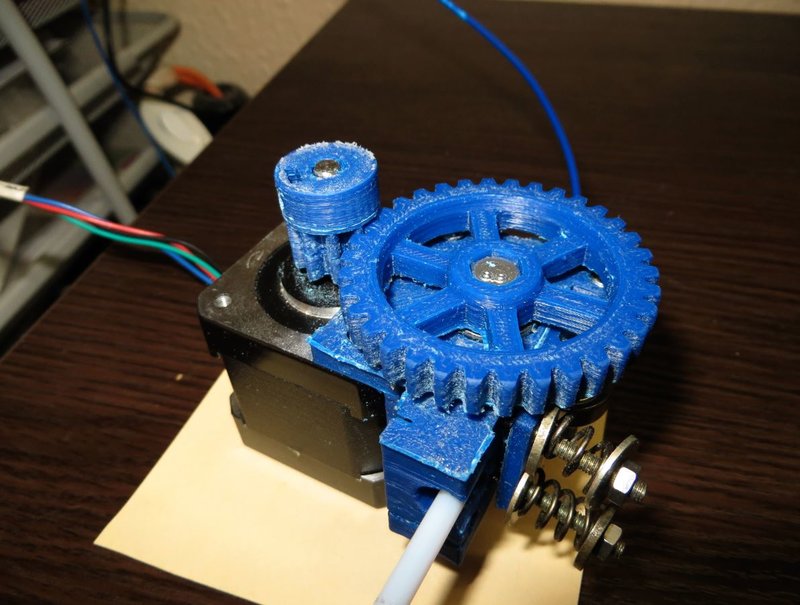

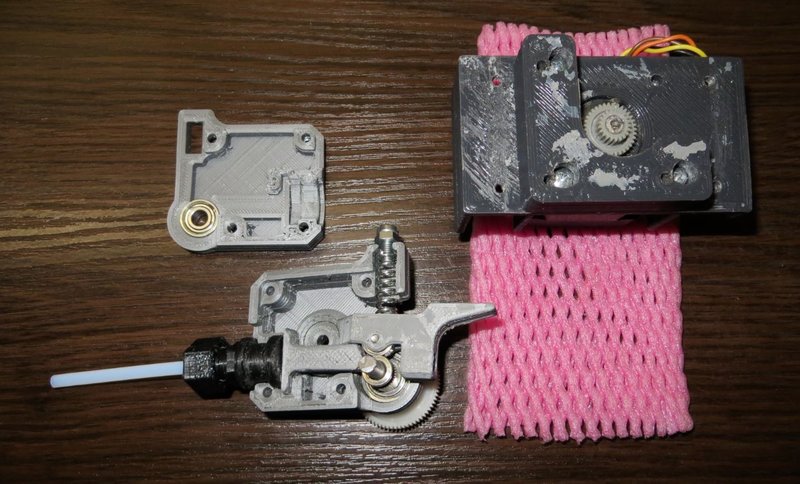

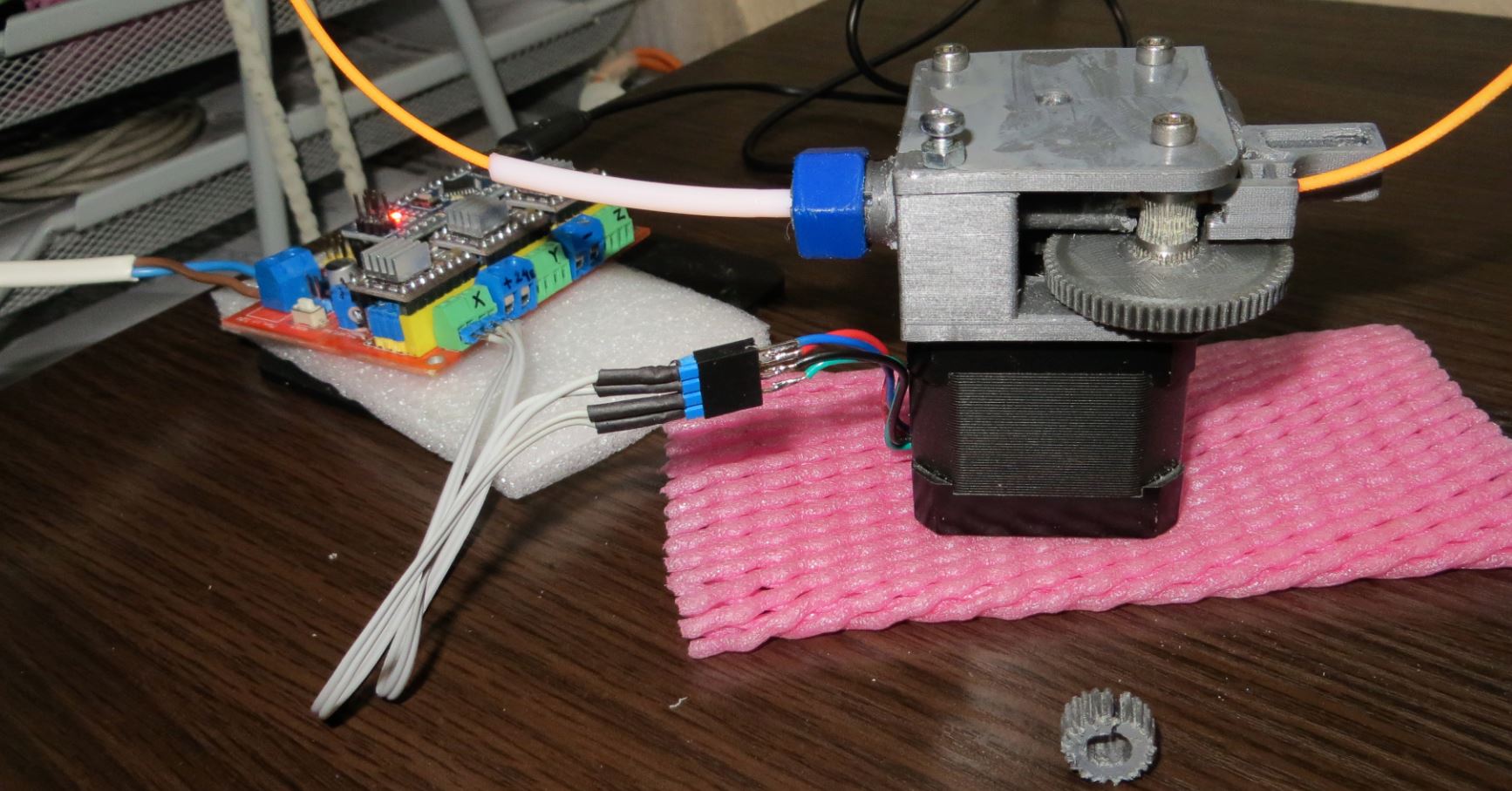

Вот такой печатал только нормальных фото найти не могу. Вот фото первой попытки - грубая печать , чтобы просто прикидки сделать.

Печатать экструдер требуется, когда возникла нестандартная ситуация - либо движок не подходит, либо в отведённое корпус экструдера место не влазит, либо с длиной вала двигателя не попал, либо корпус не влазит ....... вверху это всё разные экструдеры на разные движки, в том числе на маленькие японские шаговые двигатели. Наигрался в волю. Оно всё работает и большая часть ушла к другим людям в составе 3D принтеров. Но с самонапечатанными экструдерами есть проблема в стабильности печати слоя. Для нормального качества сойдёт. А если хочется чего то поболее и при том стабильно - на несколько лет..... То лучше разориться и поставить нормальный узел.

[Avtonomys]

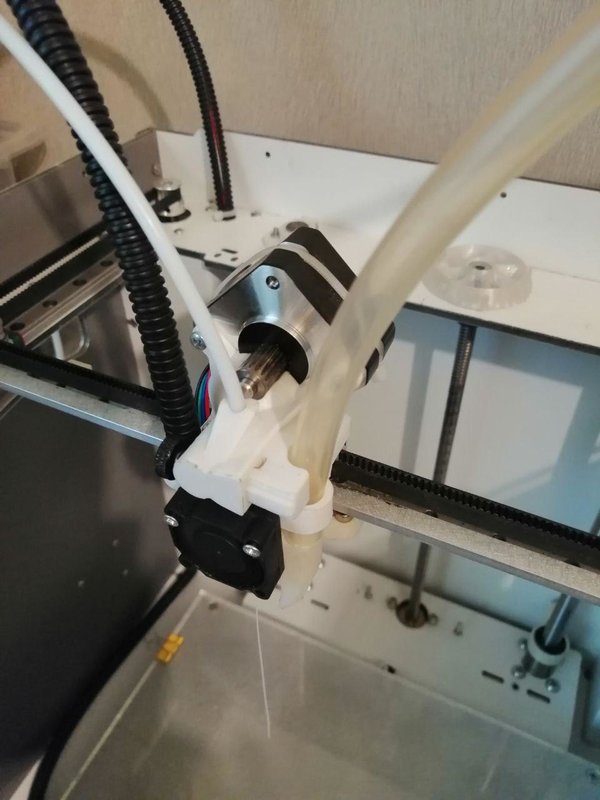

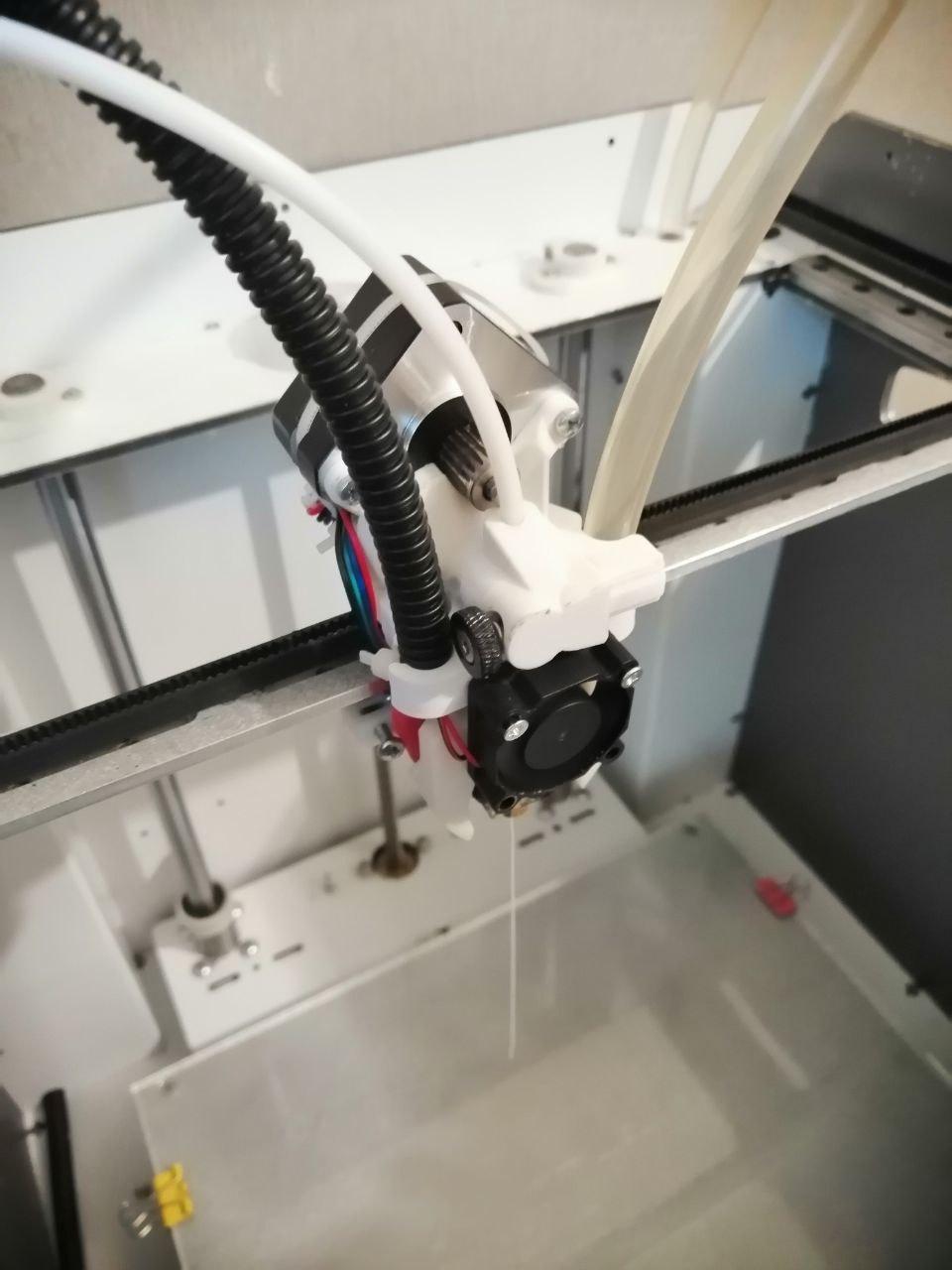

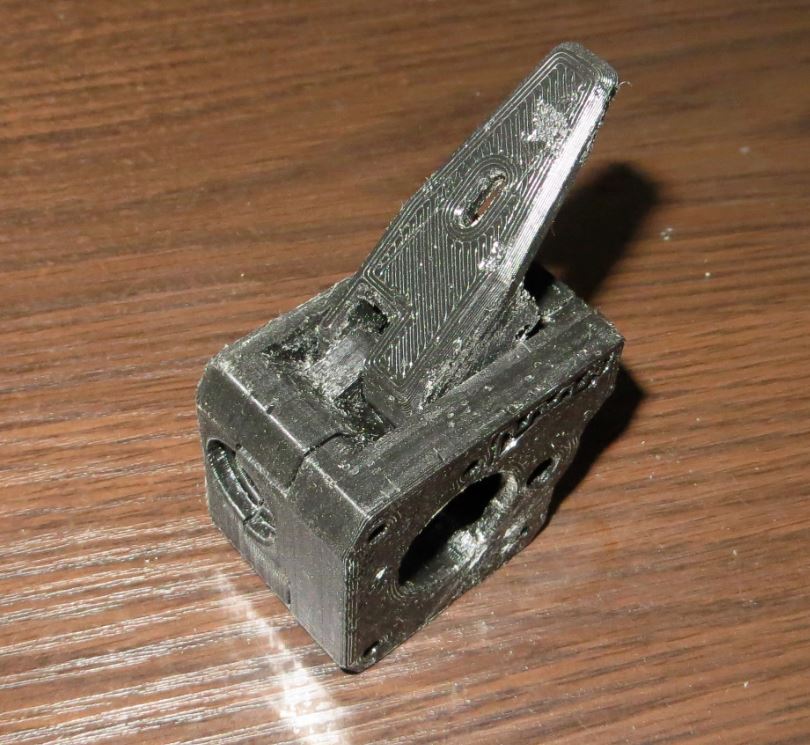

как то так )) первая итерация )) забыл сделать канавку под провода движка, пришлось крепить стяжками)
трубка до сопла, длинна трубки ~50мм.
вместо фитинга использовал тефлоновую трубку с нарезанной на ней резьбой.
Вес ~160-170гр.

Спойлер

[Mazayac]

Avtonomys, осталось перейти на "блинчик" NEMA14.

Lenivo, по какой причине у меня должна пострадать "стабильность печати слоя", если в напечатанном фидере нет никаких люфтов или иных механических уязвимостей? И его железо идентично давным-давно проверенному BMG. Сказки какие-то пишете.

[3D-SPrinter]

как то так )) первая итерация ))

Супер! Но опять же, хотел бы поинтересоваться, чем оно лучше штатного быстросъёмного директа? Ведь эта же штука не снимается за минуту, а ставится на постоянку. Не жалко боуденом и сверхлёгкой головой жертвовать?

Кстати, моделькой-то поделитесь?

[3D-SPrinter]

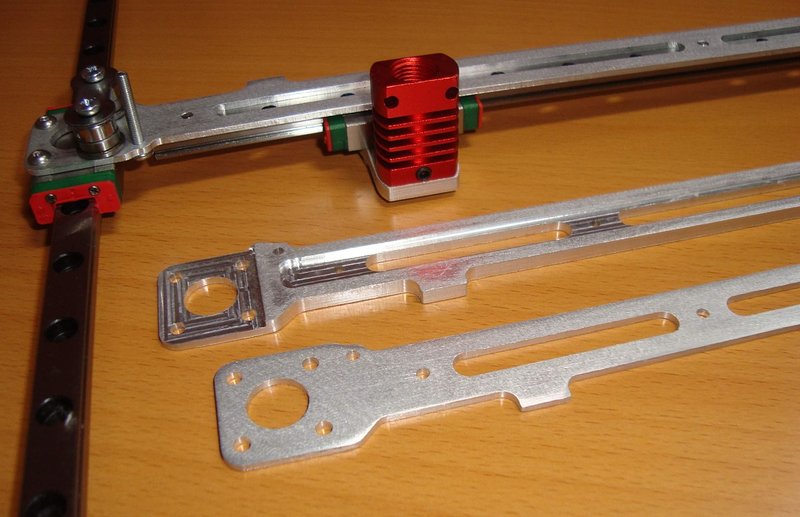

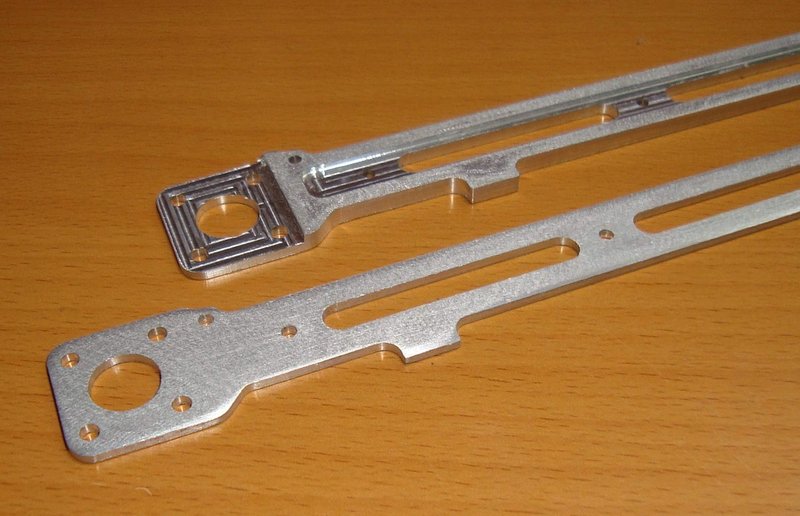

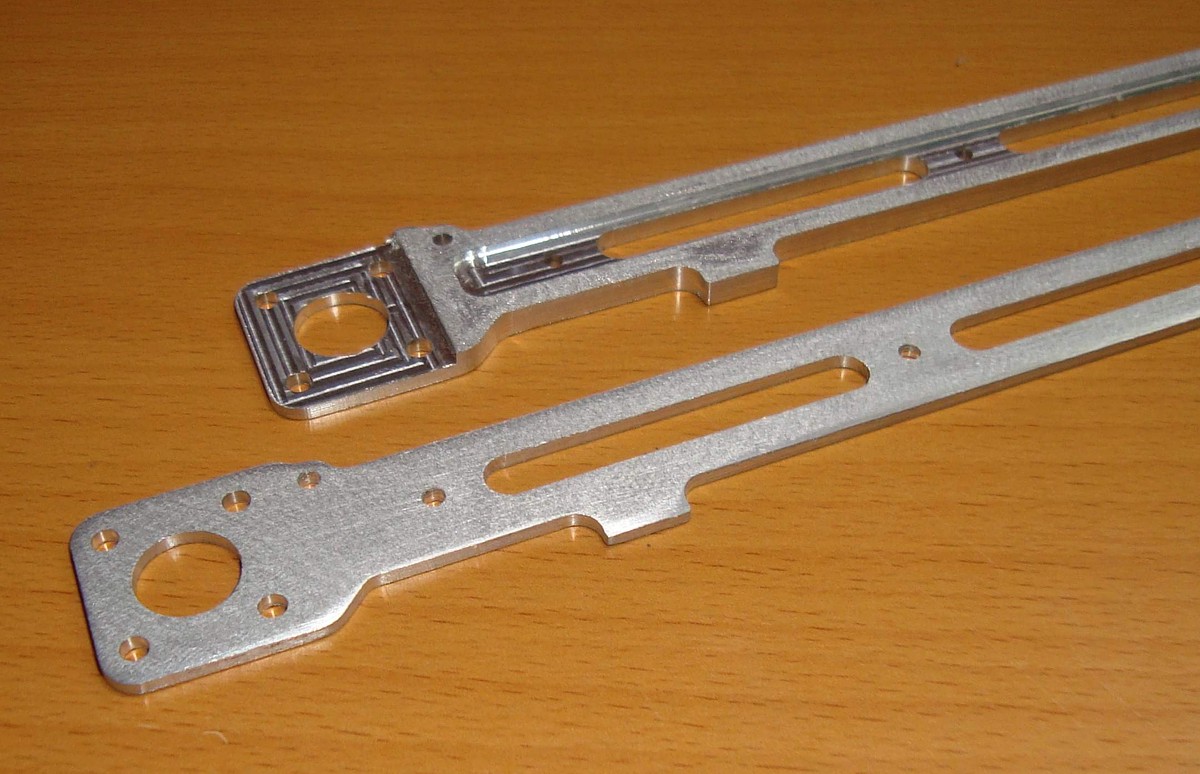

А я между делом фрезернул экспериментальную Х-балку не из 4 мм дюраля, а из 2 мм листа. Новая балка выглядит менее пафосно, но в остальном оказалась даже лучше старой. Вес уменьшился ещё на 16 грамм. В сборе с рельсом получается достаточно жёсткая и абсолютно прямая тавровая балка.

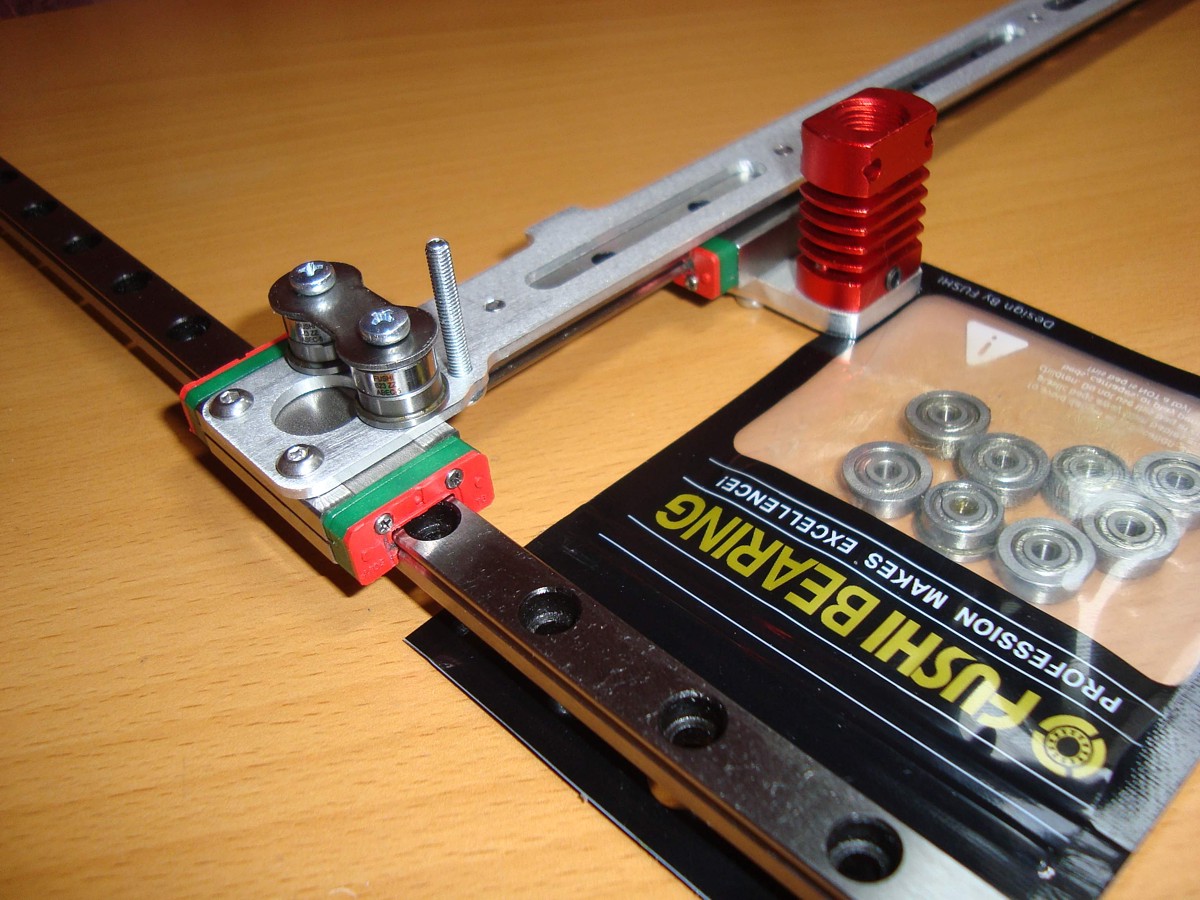

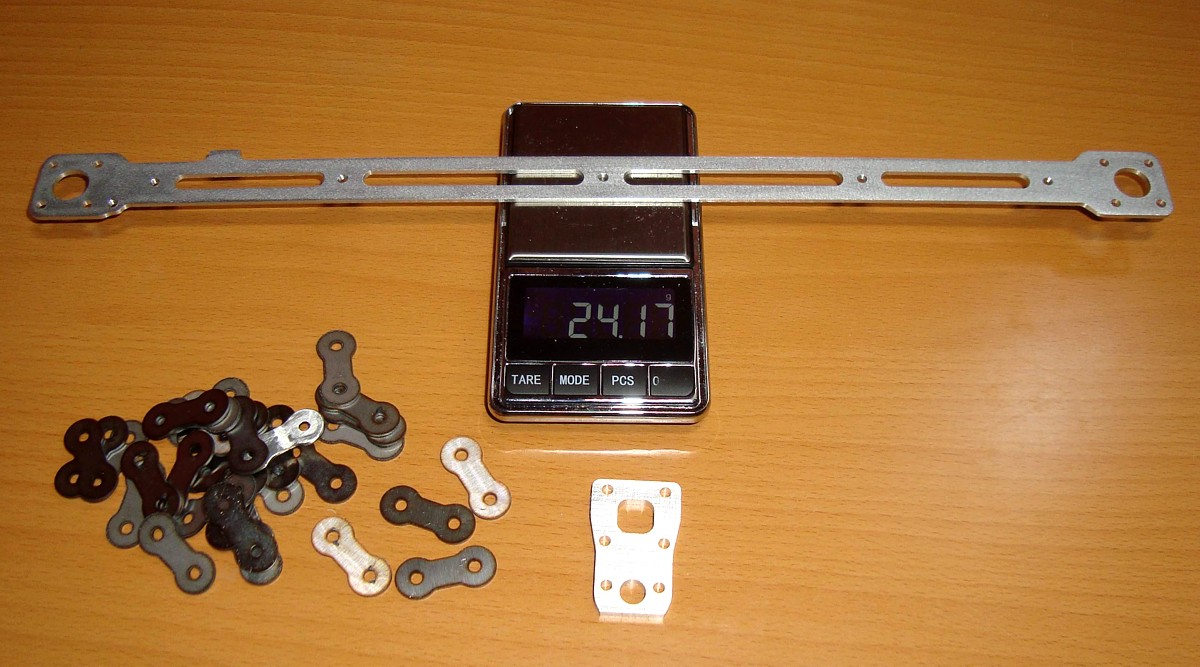

Ещё нарезал лазером из нержавейки 1 мм верхние соединительные шайбочки для обводных роликов ремня. Их задача - сделать оси роликов строго вертикальными, чтобы ремень не сползал и не тёрся об эти шайбы, или фланцы подшипников. Нижние подшипники роликов фланцевые, верхние обычные 623ZZ FUSHI ABEC-5. Основную нагрузку должны воспринимать верхние подшипники и работать долго и счастливо. Шайбы требуют небольшой "доработки напильником" для скругления кромок (чтобы не драли ремень).

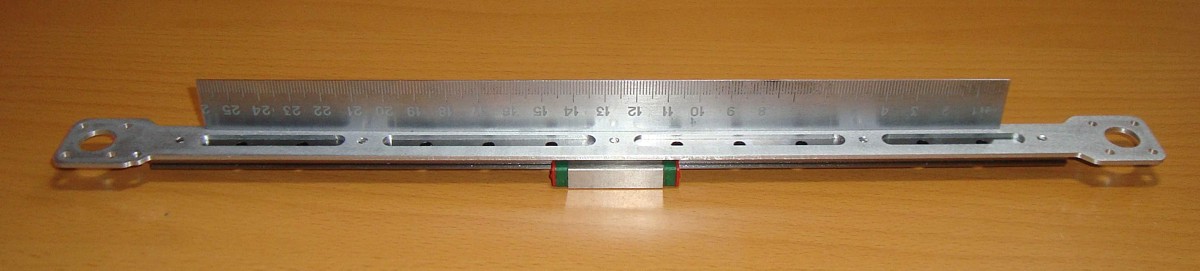

Балка в сборе с рельсом получилась совершенно прямой. Потому что рельсы сами по себе прямые, а балка только добавляет жёсткость в качестве полки таврового профиля, и служит для крепления к Y-рельсам.


[Avtonomys]

Надоели мене фитинги из которых то не вытащишь трубку, то она сама вылетает )) вечные подрезания трубки, отход трубки от сопла....

Кстати, моделькой-то поделитесь?

archive.rar

(143.2 КБ) 95 скачиваний

[3D-SPrinter]

Надоели мене фитинги

Понятно. Однако, подозреваю, что при длительной эксплуатации у редукторных директов может вылезти ещё больше проблем с обслуживанием (хотя бы с тем же износом редуктора и подшипников). Трубку до сопла всё равно придётся подрезать и снимать для этого либо нагревательный кубик с термобарьером, либо весь директ. Время покажет..

Насчёт моделек - лучше бы в .stl .

[Avtonomys]

ну а там менять нечего. Открутил два винта, отсоединил разъем на движке, снял, вынул трубку, засунул новый кусочек трубки до упора (можно прям по месту подрезать если шаблон сделать), одел назад, закрутил два винта, подключил разъем.

Насчёт моделек - лучше бы в .stl .

archive.rar

(2.11 МБ) 110 скачиваний

[Mazayac]

соединительные шайбочки для обводных роликов ремня.

Вот это годнота. У меня эти стяжки печатные, их жёсткости явно не хватает.

вечные подрезания трубки, отход трубки от сопла....

Заменил на всех принтерах горла на цельнотитановые, забыл все эти танцы с постоянно подгорающим-усыхающим-убегающим концом.

[3D-SPrinter]

Открутил два винта, отсоединил разъем на движке

Ну даа, оно конечно проще, чем нажать на фитинг и вытащить трубку.
И даже если трубку в фитинге закусило, не проще ли сам фитинг вывинтить?
Ну да ладно, давайте посмотрим, что с этими директами выйдет..

[Mazayac]

Новая балка выглядит менее пафосно, но в остальном оказалась даже лучше старой

Остался один шаг до старого доброго уголка. Без шуток, он чертовски хорош.

[Avtonomys]

Заменил на всех принтерах горла на цельнотитановые, забыл все эти танцы с постоянно подгорающим-усыхающим-убегающим концом.

PLA у меня на цельнометаллическом не печатает, постоянно пробки ловлю там где много ретрактов.

Ну даа, оно конечно проще, чем нажать на фитинг и вытащить трубку.

ну у меня так заклинило фитинг, что даже после откручивания он не снялся с трубки))

[Mazayac]

PLA у меня на цельнометаллическом не печатает

Директ-экструдер должен решить на корню эту проблему. Ретракт уменьшится в разы.

у меня так заклинило фитинг, что даже после откручивания он не снялся с трубки))

Верно. Постоянно приходится разбирать полностью голову, чтобы трубку вынуть.

[3D-SPrinter]

Остался один шаг до старого доброго уголка. Без шуток, он чертовски хорош.

Уголок хорош, но всем хотелось балку с готовыми отверстиями и нарезанными резьбами. Да и не нужна полка уголка, только лишний вес. Достаточно плоской балки. Вот всё и пришло к фрезерованной из листа балке со всеми отверстиями и резьбами. Собирать одно удовольствие, вес уменьшился, технологичность производства улучшилась, цена снизилась. Так что, надеюсь, тут я ничего не испортил усовершенствованиями.

ну у меня так заклинило фитинг, что даже после откручивания он не снялся с трубки))

Ну так в обратную сторону закусившие фитинги всегда снимаются. Я сейчас специально сделал фитинги максимально доступными, чтобы их было легко отвинчивать и менять. И стОят фитинги три копейки за пучок. Просто надо менять их почаще, хотя бы раз в полгода.
