Инструкция по сборке СПринтера

[3D-SPrinter]

уточните пожалуйста. концевики подключаются как нормально разомкнутые,

Я подключаю механические X-Y как нормально-разомкнутые, оптический на Z нормально-замкнутый. И стандартная прошивка под них же.

[Kaktus]

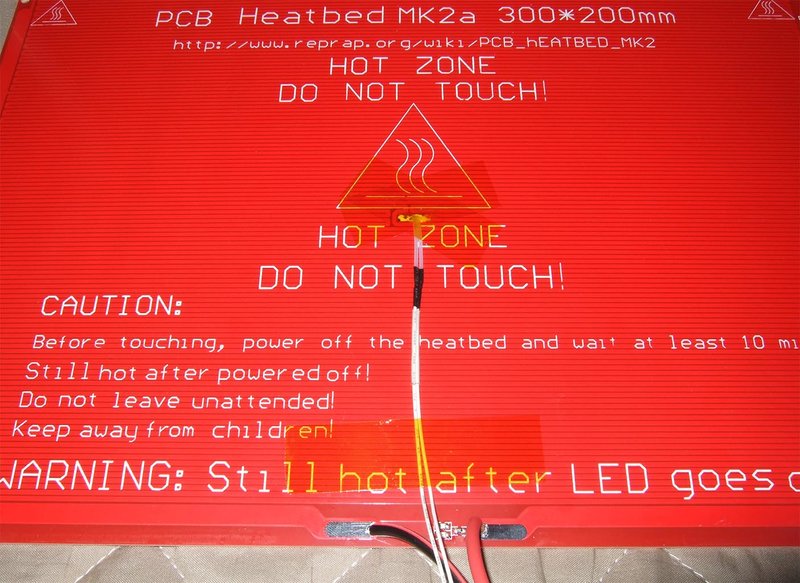

Снова вопрос. В инструкции нагреваемый стол собран дорожками вверх. От китайца стол приехал с приклеенным терморезистором, но дорожки получаются внизу. Переделать?
И еще, стекло 4 мм пойдет? А то стекольщик мне наплел, что тройка у нас не ходовая...

[Alex Post]

Переделать?

Желательно да. Стекло тоже подойдёт, чуть дольше греться будет. Можно, кстати, зеркало спросить 3мм - они чаще встречаются.

[Alex Post]

Я подключаю механические X-Y как нормально-разомкнутые

А смысл? Какая то задумка, о которой я не знаю?

[3D-SPrinter]

От китайца стол приехал с приклеенным терморезистором, но дорожки получаются внизу. Переделать?

Я бы обязательно переделал.

И еще, стекло 4 мм пойдет? А то стекольщик мне наплел, что тройка у нас не ходовая...

Чё-то мудрит этот стекольщик, стекло-тройка очень ходовое. Но и 4 мм подойдёт.

А смысл? Какая то задумка, о которой я не знаю?

Нет никакой задумки, просто так получилось. И тут совершенно без разницы, как подключать - замкнутые, или разомкнутые.

[Alex Post]

совершенно без разницы,

Разница в том, что если использовать нормально замкнутые контакты, и вдруг произойдет обрыв или вылезет разъем - принтер не будет бить головой об стену, а просто откажется парковаться. Как по мне это огромный плюс.

[Alex Post]

стекло-тройка очень ходовое

В нашей деревне тройка тоже редкий зверек. В остеклении "простых" совковых окон оно не используется, там фальцы выбраны под 4-ку, а в новостройках вообще в основном стеклопакеты ставят. Благо у меня на чердаке старые запасы 3-ки двадцатилетней давности - режу по мере надобности.

[3D-SPrinter]

Как по мне это огромный плюс.

Может и плюс, но я с такой проблемой ни разу не сталкивался.

[Kaktus]

Прошивка заливается программой Arduino IDE версия 1.6.0

А 1.8.4 версия пойдет для заливки?

[3D-SPrinter]

А 1.8.4 версия пойдет для заливки?

Не знаю, всяко может быть. У многих были проблемы с прошивкой, пока не установили 1.6.0.

[Stein]

1.8.4 версия пойдет для заливки?

Скорее всего нет. Вчера пробовал. Нужно вносить правки в прошивку. Не стал этим заниматься, поставил 1.6.

Каким должен быть Vref у A4988, DRV8825 и TMC2208? Выставил 0,68 и 0,85 как в мануале и 0.8 для TMC. Двигатели стандартные 4401. Пока не понимаю все нюансы настройки.

[Kaktus]

Каким должен быть Vref у A4988, DRV8825 и TMC2208? Выставил 0,68 и 0,85 как в мануале и 0.8 для TMC. Двигатели стандартные 4401. Пока не понимаю все нюансы настройки.

Тоже интересует настройка. Правильно я понимаю, что 1,7 А для 4401 это максимальный ток? Тогда по формуле мы накрутим на максимум. Сдается мне, что если от расчетного значения взять 70-80%, получим вполне себе номинальный ток. Stein, у вас на A4988 RS 0.100 или 0,050? Учли этот момент? На моих токочувствительные резисторы R100, Vref получается 1.36...

[Stein]

У меня по 50. Это я учел. Мне также непонятна ситуация с Rsense у tmc.

[3D-SPrinter]

Каким должен быть Vref у A4988, DRV8825 и TMC2208? Выставил 0,68 и 0,85 как в мануале и 0.8 для TMC. Двигатели стандартные 4401. Пока не понимаю все нюансы настройки.

Для A4988 соотношение ток / напряжение референса =1.2, т.е. при напряжении на подстроечнике 1В ток =1.2А Vref = желаемый ток мотора / 1.2
Для DRV8825 соотношение ток / напряжение референса =2, при напряжении на подстроечнике 1В ток =2А . Vref = желаемый ток мотора / 2
Стандартные моторы NEMA17 4401 допускают ток до 1.7А. Греться начинают при токах больше 1А.
Настройка тока - компромисс между тишиной, мягкостью работы и низкой температурой шаговиков на малых токах, но маленькой мощностью и большой мощностью, но шумными и горячими шаговиками. Тут уж каждый сам решает, что ему важнее. Если не гнаться за скоростью печати (спокойно печатать на скоростях до сотки), на X-Y-Z достаточно 0.7-0.8А, на экструдере 1.2-1.4А. Я так и настраиваю свои принтеры.
Если же хочется "отжечь и поймать зацеп", то на X-Y-Z нужно 1.2-1.4А, на экструдере до 1.5-1.7А. Но всё это получается очень горячо, резко и шумно, как "стритрейсерская пулялка".

[Stein]

3D-SPrinter, большое спасибо! кажется, понял)
получается если хочу 0.7А для A4988, то Vref 0.28? если у меня резисторы R050? и 0.65 для DRV8825 для 1.3А? верно я понял? а то голова уже плохо варит..
