Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение 3D-SPrinter » 02 мар 2020, 17:19

Stein писал(а):
02 мар 2020, 15:15
Кстати, в очередной раз убедился, Z на рельсах гораздо лучше. Старый принтер печатает заметно лучше нового и это при том, что в новом вся механика не китайская.
Надо искать неисправность в новом принтере. Потому что он должен печатать так же, или лучше старого.

Stein
Сообщения: 522
Зарегистрирован: 27 фев 2018, 10:22
Имя: Дмитрий
Откуда: Нижний Новгород
Благодарил (а): 123 раза
Поблагодарили: 15 раз

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение Stein » 02 мар 2020, 17:22

3D-SPrinter писал(а):
02 мар 2020, 17:19
Надо искать неисправность в новом принтере. Потому что он должен печатать так же, или лучше старого.
Да все просто. Линейные подшипники низкого качества да и валы тоже. Хотя валы продавались как прецизионные С удовольствием купил бы японские подшипники, но найти их непросто.
Винт пробовал разный. и 8х8 на муфте и мотор-винт 8х8. Сейчас от е3д 8х2

Аватара пользователя
3D-SPrinter
Сообщения: 10718
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 1005 раз
Контактная информация:

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение 3D-SPrinter » 02 мар 2020, 17:28

Наверно, самый галимый Китай надо попробовать. С ним всё отлично работает. ;)

Stein
Сообщения: 522
Зарегистрирован: 27 фев 2018, 10:22
Имя: Дмитрий
Откуда: Нижний Новгород
Благодарил (а): 123 раза
Поблагодарили: 15 раз

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение Stein » 03 мар 2020, 09:12

3D-SPrinter писал(а):
02 мар 2020, 17:28
Наверно, самый галимый Китай надо попробовать. С ним всё отлично работает.
Я наигрался в китайскую лотерею. Хотя может быть попробую линейные от fushi. После того как руки дойдут от INA поставить.

Окончательно запутался в транзисторах. Какой все-таки транзистор точно не будет греться на 12v столе? Самостоятельно выбрать затрудняюсь. Так как я вообще не понимаю почему IRLB3034PBF там себя повел, когда он с довольно хорошими характеристиками.
Сейчас уже сомневаюсь, а не из-за него ли у меня погорели вентиляторы недавно. Использовал 3034 и 3813...

Или все же IRLB3813 будет достаточно? От 5в открывается, пропускает при этом 20А.
https://www.chipdip.ru/product/irlb3813pbf
Последний раз редактировалось Stein 03 мар 2020, 09:21, всего редактировалось 2 раза.

Аватара пользователя
3D-SPrinter
Сообщения: 10718
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 1005 раз
Контактная информация:

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение 3D-SPrinter » 03 мар 2020, 09:15

Stein писал(а):
03 мар 2020, 09:12
Или все же IRLB3813 будет достаточно?
Радиатор, наверно, надо прикрутить, и будет всё ОК.

schs
Сообщения: 350
Зарегистрирован: 15 сен 2017, 19:41
Имя: Сергей
Откуда: Apatity
Благодарил (а): 79 раз
Поблагодарили: 32 раза

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение schs » 03 мар 2020, 09:24

Stein писал(а):
02 мар 2020, 15:15
Вообще была идея вынести транзистор за пределы рампса, но даже и не знаю есть ли смысл, готовлю старый принтер на продажу.
Можно и так. Но это нужно делать на макетке, чтобы закрепить выводы транзистора, иначе их можно оторвать. А оптопару можно припаять прямо на плату, перерезав одну дорожку.
Stein писал(а):
02 мар 2020, 15:15
Может проблема быть в рампсе?
Вряд ли. Там с меги резистор на затвор идёт, больше ничего.
Stein писал(а):
02 мар 2020, 15:15
Что думаете насчет IRLB3813? Нашел в запасах.
Подкинуть на проводах, проверить как будет. Сейчас можно купить перемаркированный транзистор, с совсем иными характеристиками.
SPrinter 233, SPrinter mini техно, mini Kossel, anycubic photon mono

Stein
Сообщения: 522
Зарегистрирован: 27 фев 2018, 10:22
Имя: Дмитрий
Откуда: Нижний Новгород
Благодарил (а): 123 раза
Поблагодарили: 15 раз

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение Stein » 03 мар 2020, 09:45

schs писал(а):
03 мар 2020, 09:24
Но это нужно делать на макетке, чтобы закрепить выводы транзистора, иначе их можно оторвать. А оптопару можно припаять прямо на плату, перерезав одну дорожку.
А зачем дорожку перерезать? В принципе можно попробовать, у меня есть кучка pc817. Провода от стола при этом лучше припаять? Нормальные клемники не влезут наверное.
schs писал(а):
03 мар 2020, 09:24
Подкинуть на проводах, проверить как будет.
Хотелось бы сразу все сделать конечно, я запорол несколько рампсов пока отверстия очищал)
schs писал(а):
03 мар 2020, 09:24
Сейчас можно купить перемаркированный транзистор, с совсем иными характеристиками.
Вот это меня удивляет. Мало того, что чип и дип продают все втридорога, так еще на паненку нарваться можно.

А вот такой не пойдет? https://www.chipdip.ru/product/irfp4368pbf

schs
Сообщения: 350
Зарегистрирован: 15 сен 2017, 19:41
Имя: Сергей
Откуда: Apatity
Благодарил (а): 79 раз
Поблагодарили: 32 раза

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение schs » 03 мар 2020, 10:29

Stein писал(а):
03 мар 2020, 09:45
А зачем дорожку перерезать? В принципе можно попробовать, у меня есть кучка pc817.
Если транзистор остаётся на штатном месте нужно от затвора отрезать резистор с меги идущий. Если транзистор выноситься - не нужно.
Stein писал(а):
03 мар 2020, 09:45
Провода от стола при этом лучше припаять? Нормальные клемники не влезут наверное.
Я делал на XT60, из того, что было под рукой. С платы короткие провода до разъёма. +12/24V от стола лучше вообще стразу с БП вести, пропускать транзитом через ramps излишнее.
Stein писал(а):
03 мар 2020, 09:45
отелось бы сразу все сделать конечно, я запорол несколько рампсов пока отверстия очищал)
Дак паять к толстым дорожкам, прямо со стороны дорожек, не пропуская провода в отверстия в плате.
Собственно достаточно только одного провода, за затвор. Землю с БП взять, с выхода полевика - сразу на стол.
Stein писал(а):
03 мар 2020, 09:45
А вот такой не пойдет? https://www.chipdip.ru/product/irfp4368pbf
Пойдёт, но явно излишен. Транзистор, сдутый с дохлой материнки будет работать не хуже. Можно даже с куском платы выпилить, для удобства крепления(если делать выносным).

P.S. Проблема нагрева штатного транзистора в том что он открывается не полностью, соответственно греется.
SPrinter 233, SPrinter mini техно, mini Kossel, anycubic photon mono

Аватара пользователя
antobel
Сообщения: 1327
Зарегистрирован: 06 июл 2017, 20:36
Имя: Антон
Откуда: з Владимирщины
Благодарил (а): 43 раза
Поблагодарили: 83 раза
Контактная информация:

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение antobel » 16 мар 2020, 14:51

На лерджевском разветвителе:
https://aliexpress.ru/item/32840546100. ... 4e3c7163cd

Я правильно понимаю что термистор тупо напрямую а ключ стола через инвертирующий каскад и тупо подсветка?
Где-то народ писал как свой ключ цеплять - но ссылки не работали...
Собрал три Sprinter"а, и один разобрал, FriBot-Max-Pro так и не собрал, собираю 2626 техно...

Аватара пользователя
3D-SPrinter
Сообщения: 10718
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 1005 раз
Контактная информация:

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение 3D-SPrinter » 16 мар 2020, 15:23

antobel писал(а):
16 мар 2020, 14:51
Я правильно понимаю что термистор тупо напрямую а ключ стола через инвертирующий каскад
Правильно.
antobel писал(а):
16 мар 2020, 14:51
Где-то народ писал как свой ключ цеплять - но ссылки не работали...
Всё есть в мануале по сборке СПринтера. Вот тут под спойлером viewtopic.php?f=25&t=871#p37865 .


Аватара пользователя
Alex Post
Сообщения: 7006
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 331 раз
Поблагодарили: 817 раз
Контактная информация:

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение Alex Post » 16 мар 2020, 15:27

antobel писал(а):
16 мар 2020, 14:51
Я правильно понимаю
Насколько можно судить по картинкам - довольно бессмысленная приблуда. Глянь вот тут: https://3dtoday.ru/questions/lerdge-x-k ... rev-stola/ в комментах есть варианты....
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393

schs
Сообщения: 350
Зарегистрирован: 15 сен 2017, 19:41
Имя: Сергей
Откуда: Apatity
Благодарил (а): 79 раз
Поблагодарили: 32 раза

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение schs » 16 мар 2020, 20:53

antobel писал(а):
16 мар 2020, 14:51
Где-то народ писал как свой ключ цеплять - но ссылки не работали...
Я подключал ssr на разъём на плате Лержа, родной разветвитель выкинул, лишняя сущность.
SPrinter 233, SPrinter mini техно, mini Kossel, anycubic photon mono

Аватара пользователя
antobel
Сообщения: 1327
Зарегистрирован: 06 июл 2017, 20:36
Имя: Антон
Откуда: з Владимирщины
Благодарил (а): 43 раза
Поблагодарили: 83 раза
Контактная информация:

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение antobel » 18 мар 2020, 13:11

3D-SPrinter писал(а):
16 мар 2020, 15:23
Всё есть в мануале
Напрягает что в мануале как и в чертежах на али - этот ряд ВН-разъёмов 3-2-4-2 контактов а на фотках самой платы на али 3-2-3-2
https://ae01.alicdn.com/kf/HTB115_wadHO ... c71e2f0de6
отличие именно в этом разъёме.
Самому пока заказать финансы не позволяют, но готовлюсь...
Собрал три Sprinter"а, и один разобрал, FriBot-Max-Pro так и не собрал, собираю 2626 техно...

Аватара пользователя
Mazayac
Сообщения: 1688
Зарегистрирован: 06 ноя 2018, 22:28
Имя: Алексей
Откуда: Нижний Новгород
Благодарил (а): 166 раз
Поблагодарили: 167 раз

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение Mazayac » 18 мар 2020, 13:17

antobel, я брал https://aliexpress.ru/item/32819068617.html - 4-контактный там разъём давно уже.
Sprinters: Mini, Techno 232, Pro Techno. Photon Mono X.

Аватара пользователя
antobel
Сообщения: 1327
Зарегистрирован: 06 июл 2017, 20:36
Имя: Антон
Откуда: з Владимирщины
Благодарил (а): 43 раза
Поблагодарили: 83 раза
Контактная информация:

Re: Покупка КИТа СПринтера и ссылки на комплектующие

Непрочитанное сообщение antobel » 18 мар 2020, 13:38

Mazayac писал(а):
18 мар 2020, 13:17
4-контактный там разъём давно уже.
Это хорошо, объява то та же... и везде где фото а не чертёж - у них видно 3 :lol: ...


Скоро должна паечная шабашка нарисоваться,

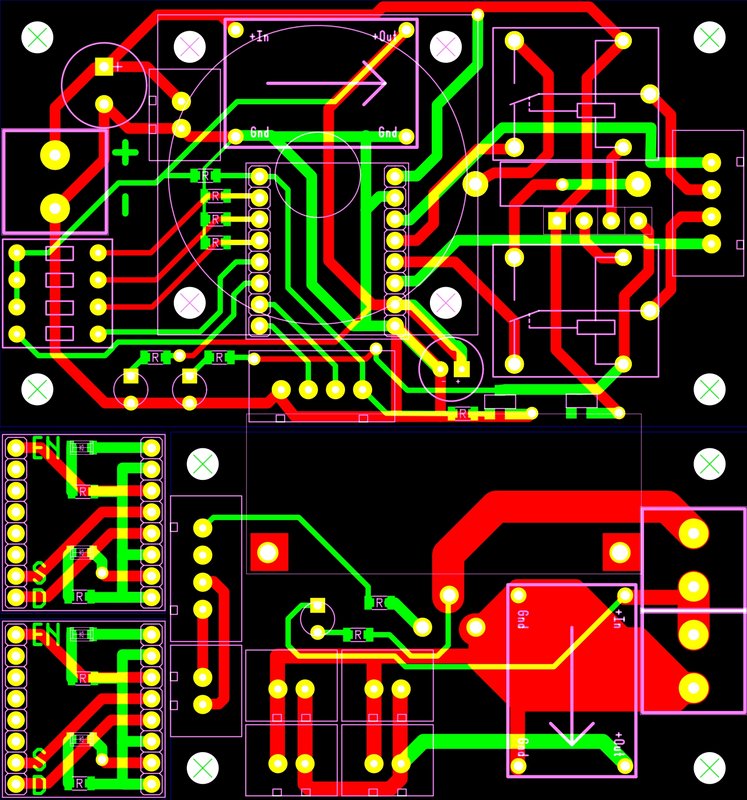

под неё печатки всяко в китае буду заказывать, вот заодно думаю такую матрицу шлёпнуть:
сверху вынос Z-драйвера с релейным тормозом рассчитанный на 12 или 24в для Z-belt решений ,
снизу слева - заглушки Z на контроллер чтоб брать сигналы с моторного разъёма,
снизу справа - ключ для лерджа и стабик для кулеров и др. чтобы вольт 10 хоть с 12 хоть с 24 иметь :)
Собрал три Sprinter"а, и один разобрал, FriBot-Max-Pro так и не собрал, собираю 2626 техно...
