Принтер H-Bot с корпусом из ЛДСП Кухня3D [koluna]

[Alex Post]

Будем разбираться

Освежил память по фоткам. Походу в твоей конструкции с переделкой под кору придется повозиться. Сделал бы сплошную дсп-шную раму, как я предлагал - дело обошлось бы двумя сверловками под пару роликов. А с твоими супер узлами для натяжки, да висящими в воздухе уголками... Да и ремни будут перекрещиваться прямо перед носом спереди т.к. верхняя планка узковата. Разделитель, соответственно, тоже некуда привинтить... В общем, "без лишних телодвижений" - не в этом случае, ИМХО.

[koluna]

Я планирую сделать блоки как у тебя. Размеры, конечно, другие будут. Вот думаю, крышки сверху делать или нет?
Разделитель ремней, скорее всего, прикручу снизу к верхней части передней панели через печатную деталь.
Ремни спереди будут видны, да, верхняя часть передней панели узкая.
Да, красота пострадает, но, что не сделаешь для улучшения качества?
Понравился твой натяг, но не знаю, не впихуемо у меня ничего туда... в общем, со вторыми точками крепления ремней на голове что-то надо придумывать...

[koluna]

А шарообразные марвины, если с заполнением 100% - очень даже прочные (кусок эпоксидки монолитный).

Кроме колечка?

Да и гномиков на фотополимернике тоже желательно не просто так печатать, а в качестве мастер-модели для дальнейшего тиражирования

А вот если оно нафиг не нужно? Нафига мне дома опасная, вонючая и дорогая смола? Полимерники - очень специфичная область. Меня, например, вообще не интересуют. А нормальный ФДМ должен печатать хорошо и тех. детали и гномиков. Печатал мелочь АБСом, понравилось, надо просто качество подтянуть и с настройками разобраться и будет счастье

[Alex Post]

Вот думаю, крышки сверху делать или нет?

Для начала не стоит. Лучше винты купи мебельные с большими плоскими головками и собирай "снизу вверх". Они будут давать надежную опорную плоскость, а сам по себе винт 4-ку ты ремнем вряд ли согнешь. Ну и отверстия должны быть плотненько отпечатаны, чтоб винты от руки не входили, только с усилием. Это если уж совсем перестраховаться

[Alex Post]

Понравился твой натяг, но не знаю, не впихуемо у меня ничего туда... в общем, со вторыми точками крепления ремней на голове что-то надо придумывать...

Придумай, где можно протащить тоненькую стяжку, чтоб закрепить свободную петлю ремня. Может, парочку отверстий придется аккуратно просверлить. Потом натянешь ремень своими "барашками" от руки и зафиксируешь на голове стяжкой (можно несколькими) и это будет достаточно чтоб провести опыты Вдруг переход на кору не поможет, и окажется что это у тебя, например, уголки криво стоят

[koluna]

Лучше винты купи мебельные с большими плоскими головками и собирай "снизу вверх". Они будут давать надежную опорную плоскость,

Их есть у меня!
Т. е., шляпками снизу ставить, а сверху подшипники через шайбы гайками прижать? Сделаю углубления под них. Кстати, да, нагрузка распределится...

[koluna]

и окажется что это у тебя, например, уголки криво стоят

Не, не, не... отставить уголки криво стоят!
Я там все вымерял, когда ставил, потом проверял - ничего не разболталось.

[koluna]

Часть обсуждения по переходу на одноуровневую кору тут.
Перешли в мою ветку.

Исходное сообщение:

Самая простая натяжка, как я уже потом понял - это сделать голову по принципу как у Н-бота, но предусмотреть возможность зафиксировать свободную петлю ремня на голове (прижим какой-нибудь под винтик или еще что). После этого ставим один неразрезной ремень, натягиваем его любым удобным способом, и фиксируем свободную петлю на голове. В простейшем варианте можно вообще тупо стяжкой притянуть.
Ну и предлагаю обсуждение трансфера Кухни3Д из хобота в кору вести всеж в профильной ветке

После этого ставим один неразрезной ремень, натягиваем его любым удобным способом

Вот это - непонятно. Что за неразрезной ремень? Куда ставим?

[Alex Post]

Кора отличается от хобота тем, что там два ремня. Так вот ставишь ОДИН длинный ремень по схеме коры, натягиваешь его, а потом свободную петлю фиксируешь любым способом на каретке. Профит.

[koluna]

Кора отличается от хобота тем, что там два ремня.

Это я знаю.

Так вот ставишь ОДИН длинный ремень по схеме коры, натягиваешь его, а потом свободную петлю фиксируешь любым способом на каретке

А, т. е. использовать один длинный вместо двух коротких и одну петлю в районе головы, чтобы на голове ее закрепить?

[Alex Post]

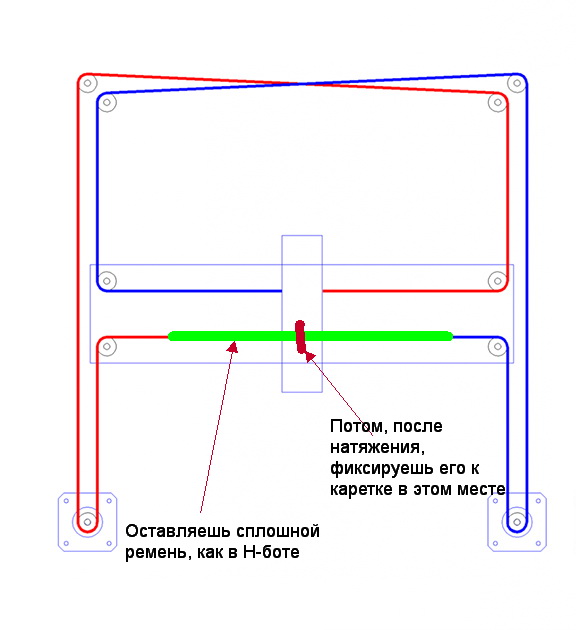

Запарился я объяснять... Надеюсь, так понятнее...

[koluna]

Да понял я, просто привычка переспрашивать...
Спасибо большое!
Вот думаю, где блоки с двумя роликами стоят, крепление в паз у меня получается. Может, натяжку т. о. организовать...

Кстати, зачем тогда в коре два ремня, если можно одним обойтись?

[Alex Post]

Ну по идее их все таки два. А как дальше действовать - это каждый сам решает.

[koluna]

Начал натяжку - 10 см ремня не хватило. Гадость
Придется клеить.

[koluna]

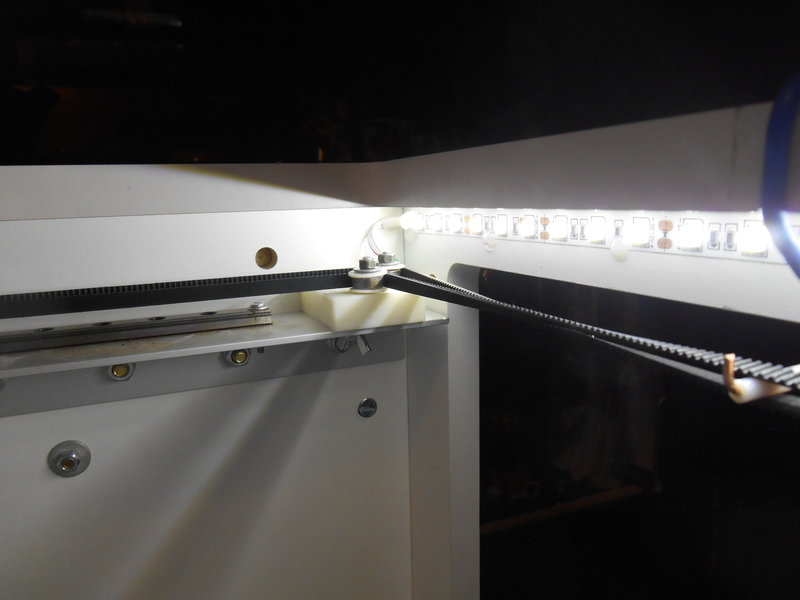

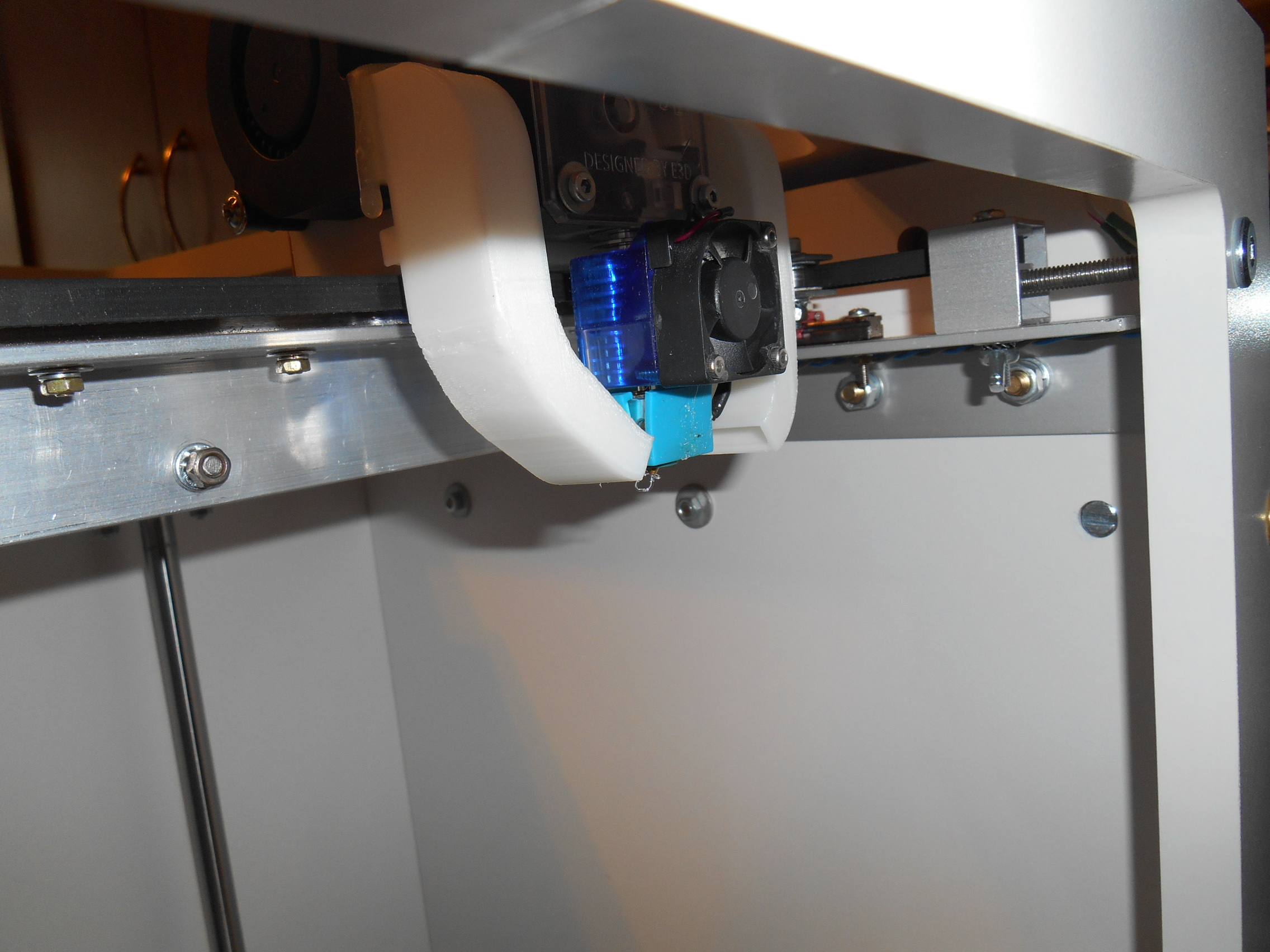

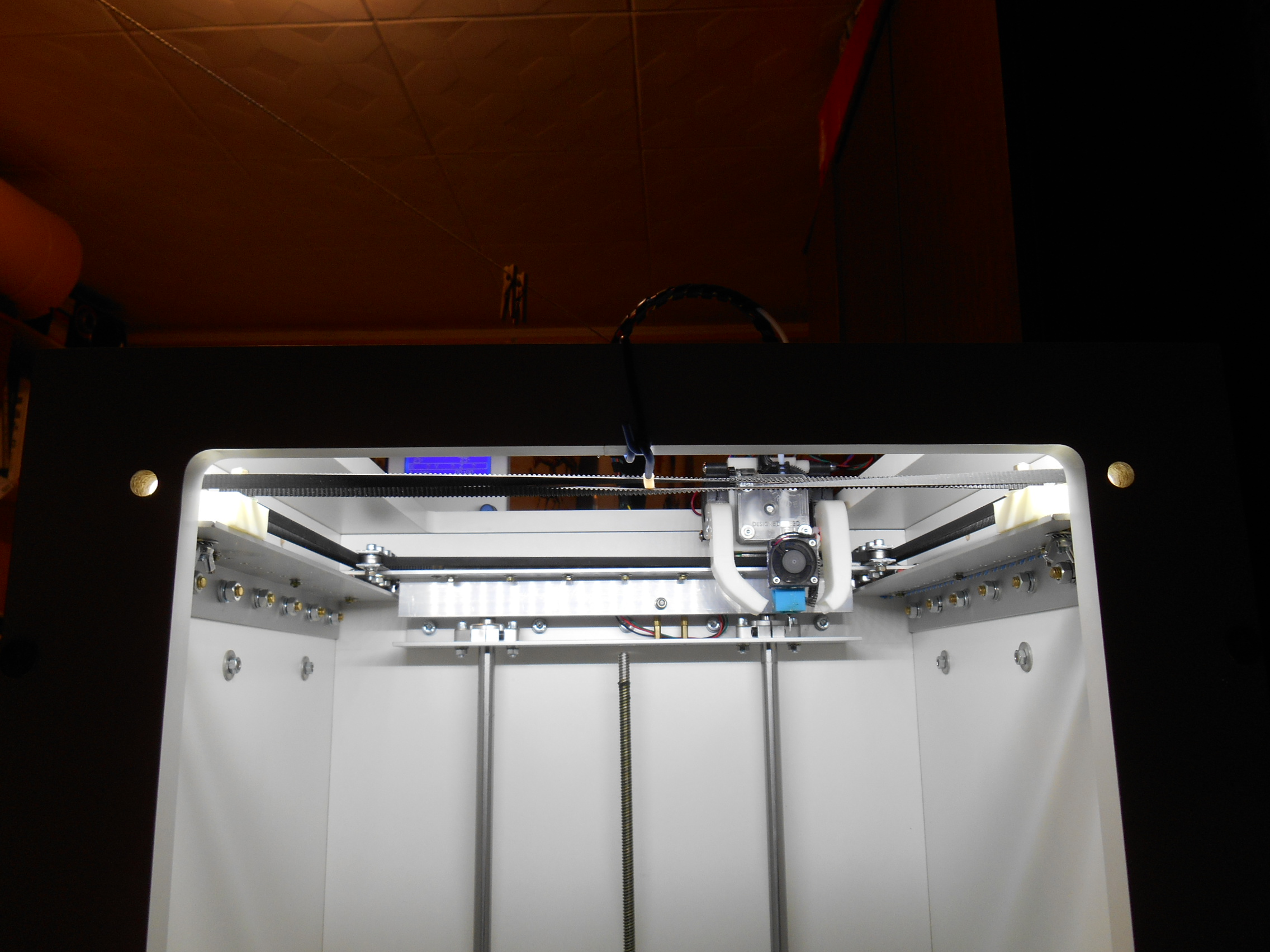

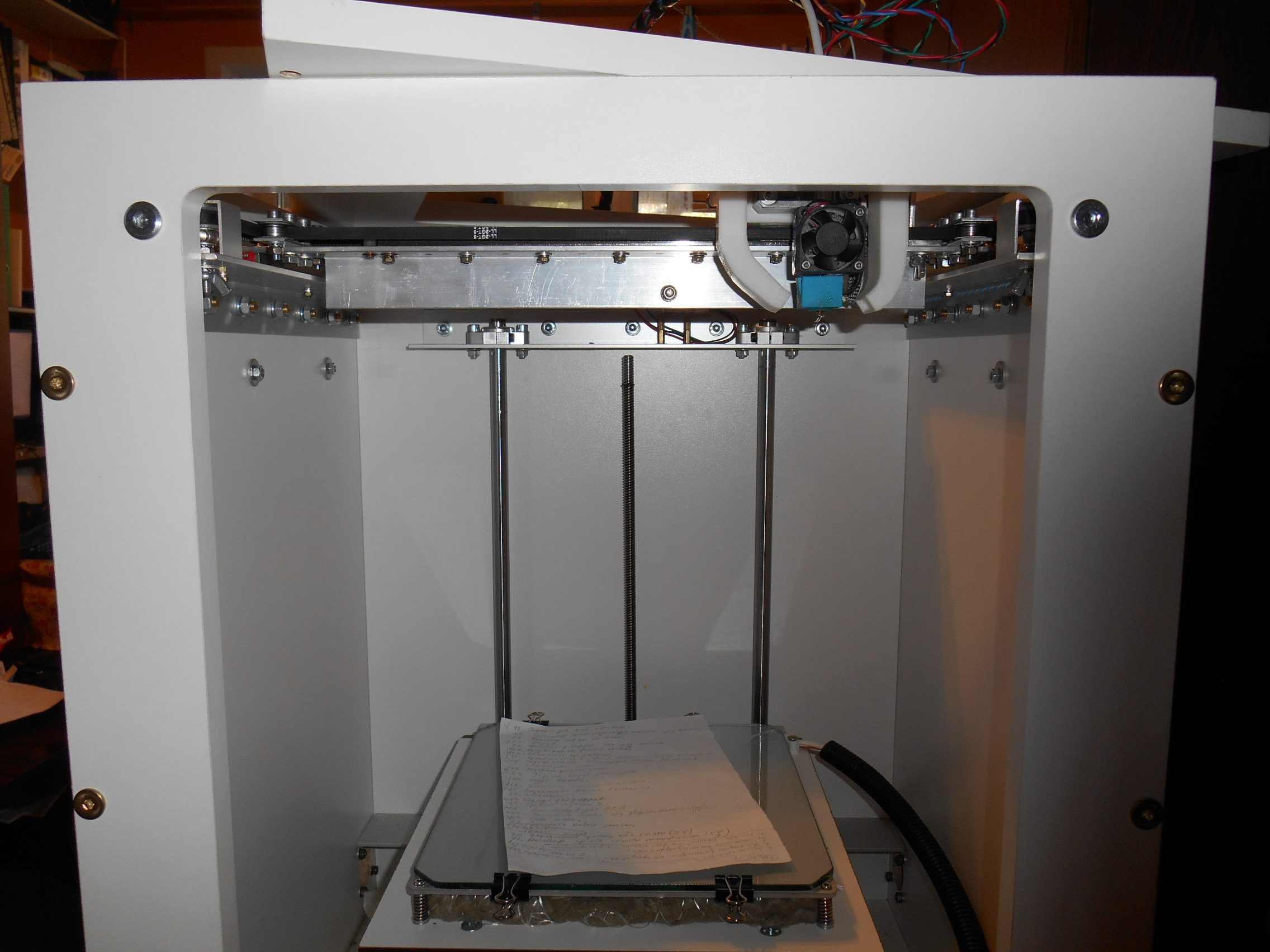

Сделал на "посмотреть" по-быстрому одноуровневую кору.
Круги круглые. Кора работает!

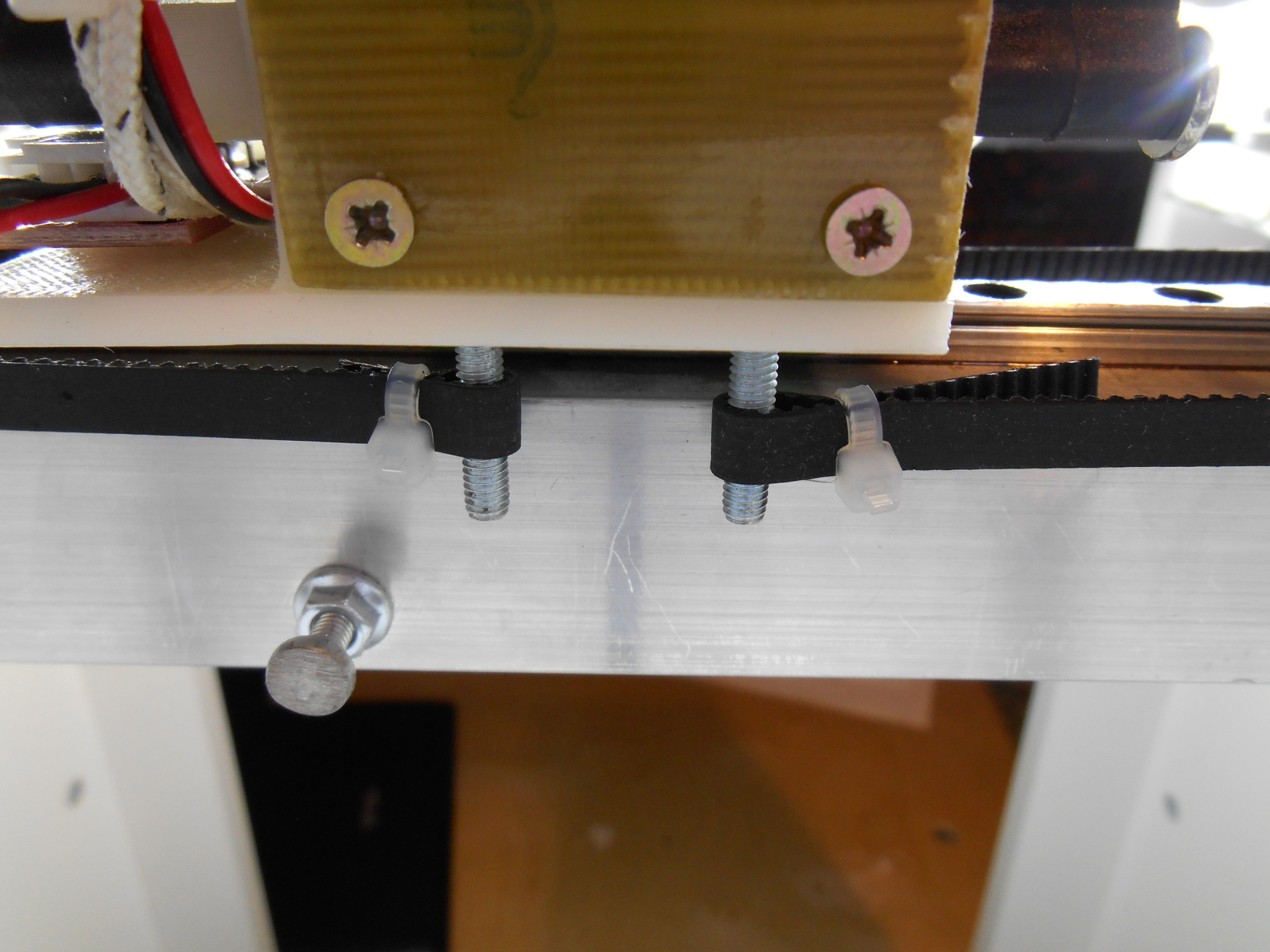

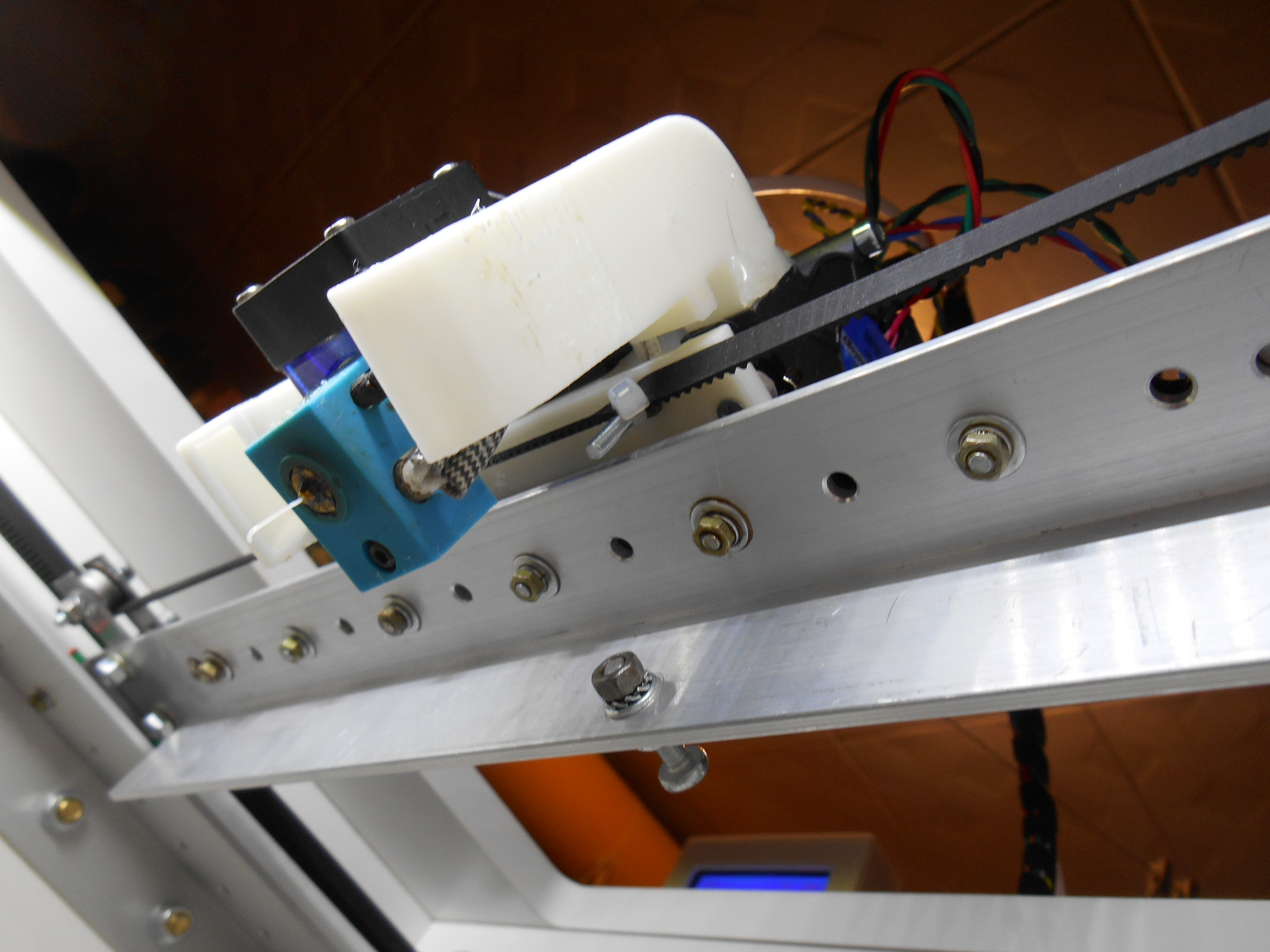

Второе крепление к голове (оно у меня спереди), где должен быть разрыв ремня - винт М3, к нему хомутом притянул ремень. Криво, но крууугиии... Надо будет переделать.

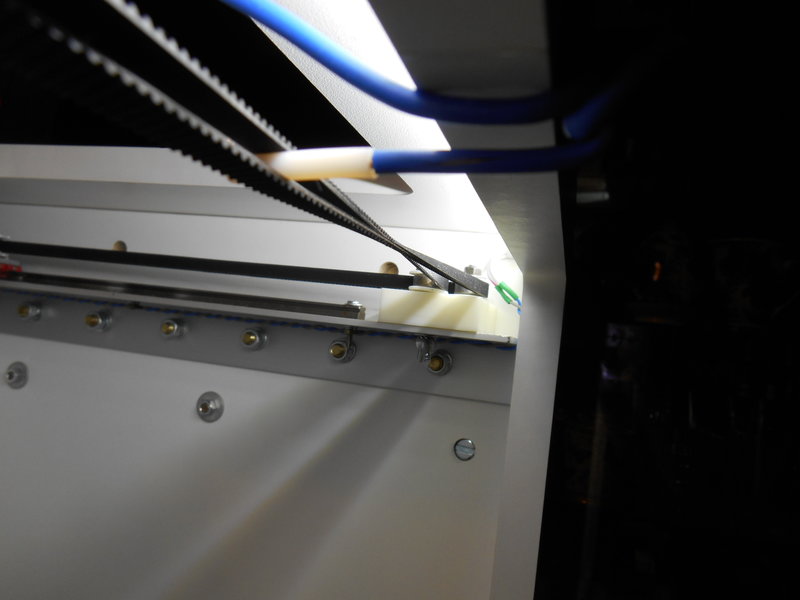

Блоки с подшипниками надо будет подправить: винт крепления блока взять М5, а желательно - две штуки или вместо второго шип какой придумать для паза, сейчас блоки ремнями тянет к середине, поворачивая, т. к. винты М4 в пазах болтаются. Ремень можно натягивать блоками.
На блоках ограничители (шайбы) ремня - печатные. Ночью вчера распечатал, не угадал с размером, пришлось рассверливать, в результате - болтаются, громыхают
Разделитель для ремня сделаю поизящнее...
