VE pribor + Станок для изготовления филамента из пластиковых бутылок.

[NRG]

Добрый день, форумчане. Из всех пересмотренных на ютубе подобных станков этот понравился больше всех.

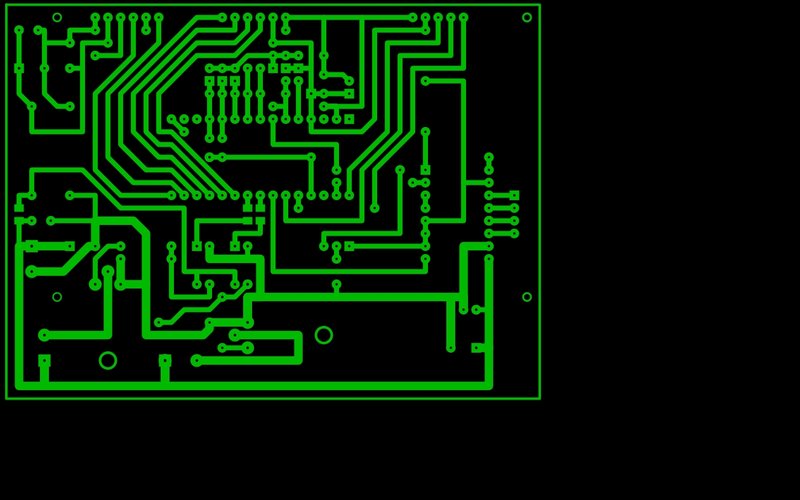

Решил подобный собрать для себя. На данный момент собрал редуктор с барабаном и собрал и настроил блок электроники.

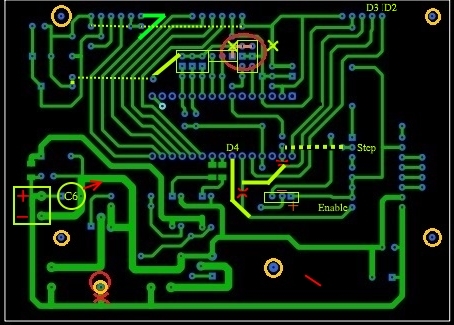

Электроника долго не хотела работать. После выявления ошибок все заработало как часы. Вот мои предложения по
улучшению разводки платы, а также выявленные ошибки.
К сожалению диптрейсом пользоваться не умею, по этому опишу на словах.
1.У меня не влез разъем питания из-за конденсатора С6, хотелось бы перенести его чуть правее.
2.Верхняя перемычка разделяется на две и паяется в одно отверстие, по моему тоже не удобно.
3.Перемычка вокруг разъема с резистором регулировки скорости двигателя и кнопок "вперед"/"назад" тоже не удобно
расположена, перенес ее на левую сторону.
4.Контакт D4 от ардуины должен идти к энкодеру.
5.Контакт D5 от ардуины должен идти к выводу "Enable" контроллера шагового двигателя
6.Контакт RX0 от ардуины должен идти к выводу "Step" контроллера шагового двигателя

[NRG]

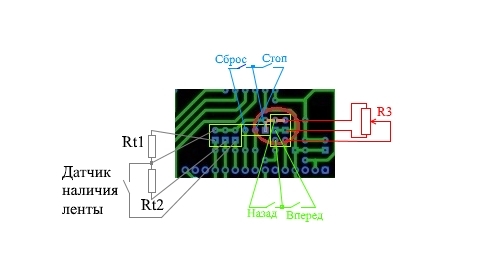

Так же возникли некоторые трудности при подключении резистора R3 и кнопок.
Если кому будет полезно, то вот подробное подключение к гребенке.

[vladimirV]

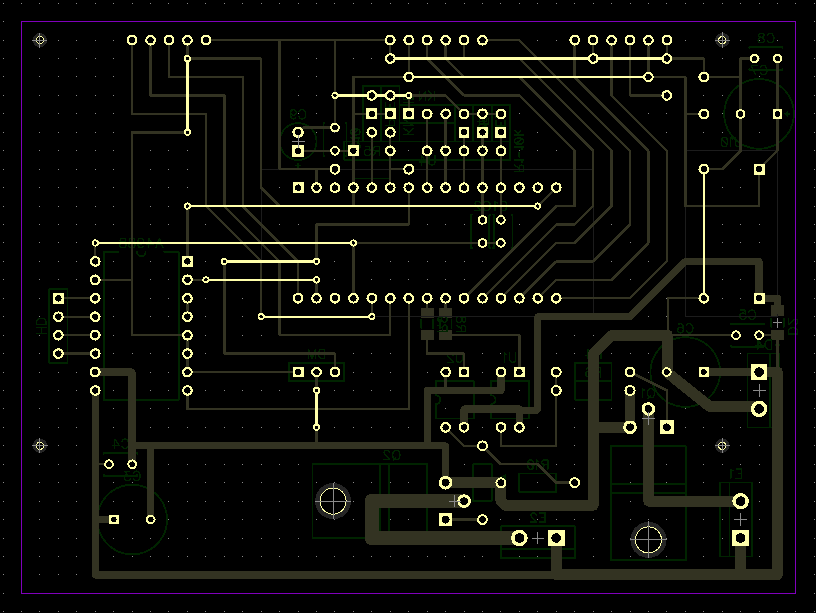

Вы воспользовались не моей печатной платой. ту плату рисовал Rubistar , для себя.
Моя выложена здесь, на предыдущей странице: viewtopic.php?f=37&t=1079&start=45

Спойлер

vladimirV » 12 июл 2020, 16:07
Станок с шаговым двигателем на редукторе из шуруповерта.

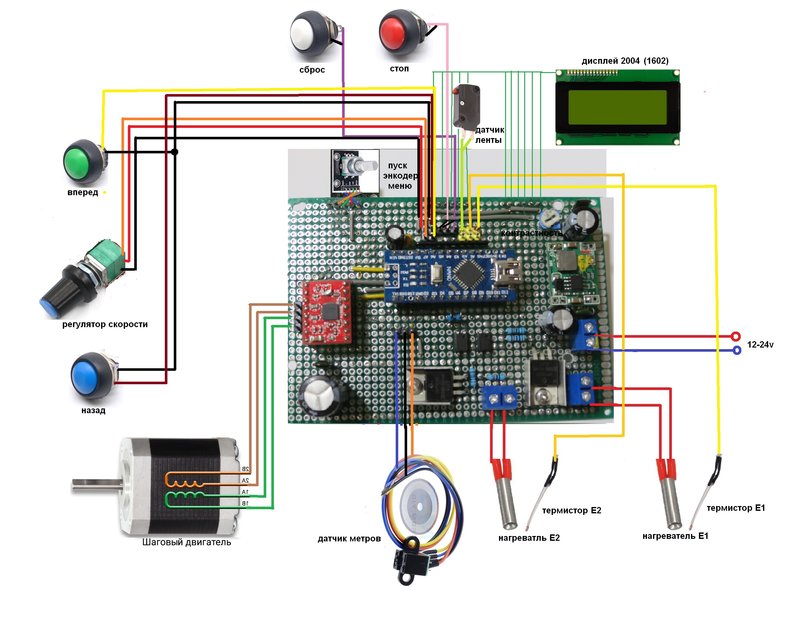

Электрочасть:
Спойлер
Вариант с дисплеем 2004:

Stanok-Filament-HD.2004.rar
(169.61 КБ) 33 скачивания

Вариант с дисплеем 1602:

stanok-Filament-HD.1602.rar
(169.51 КБ) 45 скачиваний

Спойлер



Но, каждый может использовать свой вариант. Рад, что у Вас получилось.

[NRG]

Здесь тоже с этими выводами что-то не так ((

[vladimirV]

Извиняюсь, поставил из первого проекта. Поправил в предыдущем сообщении.

stanok_filament-HD-1602.rar

(85.69 КБ) 154 скачивания

[Rubistar]

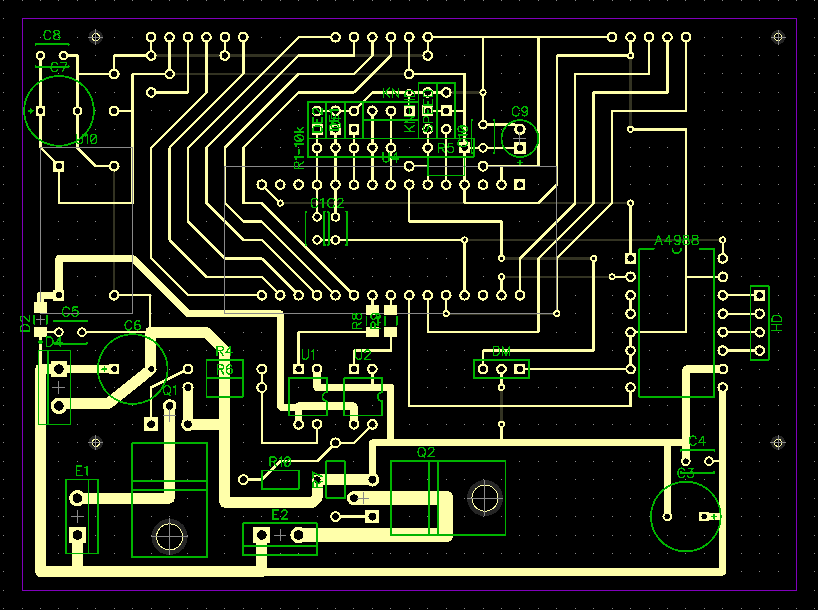

Печатка в Лайоуте6.

[NRG]

собрал спайщик.
что-то PET пластик из бутылок не спаивает.
какая температура должна быть?

[vladimirV]

Вы про какой спайщик говорите? Если про ручной спайщик из этого проекта, то для РЕТ нужно подбирать температуру для каждого вида бутылок. Сам филамент находится внутри тефлоновой трубке, поэтому РЕТ прогревается хуже и дольше.Чем выше температура и время прогрева, тем лучше плавится и спаивается.
Если Вы говорите о спайщике - полуавтомате (из другой темы), то там подбирается время прогрева.

[NRG]

Я про спайщик из этой темы, тот который у вас на станке (видео на 5 минуте).
Какую температуру вы выставляли? На видео не видно.
Я дошел до 280 градусов, больше пока не пробывал, не спаивается.
А сколько времени на спайку примерно уходит?

[vladimirV]

Пробуйте ставить больше. Как только разогреется, вы почувствуете что филамент начинает сдвигаться друг к дружке. Когда сдвинете, снимите трубку с филаментом и дайте остыть спайке. Я, обычно отпускаю в холодную воду. Затем, можно снять трубочку.

[storm73]

Спасибо автору за нужную тему. Очень приятно и подробно. Я сппивпю ПЭТ 245-250 он плавно начинает сходиться в тефлоне. Вопрос как кто место спайки обробатывает?

[vladimirV]

Я использую тефлоновую трубку с диаметром не более 1,9мм, поэтому нечего обрабатывать не приходится.

[storm73]

Добрый вечер какае размеры платы?

[vladimirV]

106х78 мм.

[storm73]

106х78 мм.

Вечер добрый.В какой программе нарисована. Хочу с шелкографией сделать.
