Принтер (Smartrap CoreXY) из алюминиевых уголков (рельсовый).

[Vladikas]

А можно просто просунуть в щель этой каретки петлю ремня, в петельку вставить винт типа M3, в снаружи каретки уже нейлоновой стяжкой.
Пружинки это хорошо, но деревянных прищепок хрен найдёшь сейчас...

[Alex Post]

Можно и так, только зачем на каретке лишний металл возить? Всегда думай о том, чтоб каретка была лёгкая.

[Vladikas]

Как-то так?

[Vladikas]

Исправил кое какие косяки ещё. Добавил рёбра жёсткости на подложку поперечной рельсы и для вертикальных рельс тоже.

Спойлер Скрины

На днях получу рельсы и начну заканчивать

[Alex Post]

Как то уже получше. Хотя по сути болтов и два может быть, но четыре - фэншуйнее Правда лишняя пластина зачем - непонятно.

[Vladikas]

1 или 2 лишняя?
Если 2, то можно и без неё обойтись, но тогда люминь толще надо, чтоб туда винты вкрутить. Посмотрим, что найду в помойке, может переделаю.

[Alex Post]

Вторая, конечно. Винты можно прямо в крепёжные каретки вкрутить и поджать гайкой. Аналогично с верхней пластиной: пропустить в отверстие без резьбы и задать гайкой.

[Vladikas]

Винты можно прямо в крепёжные каретки вкрутить и поджать гайкой.

К сожалению при моей кинематике (шпульки друг над другом на одной оси) так не получится. Если зацепить ремни за эти винты, то ремни не под прямым углом будут идти к каретке.

[Alex Post]

Минимальный уклон ничем не помешает. Сделай так, не понравится - переделаешь. Я вообще за то, чтоб этот узел целиком сделать печатным и монолитным с креплением хотэнда. Ведь, фактически, ремни таскают именно хотэнд, а каретка это так... чтоб создать опору и задать направление.
P.S. Посмотрел вид сверху - там несоответствие в пару миллиметров. Погрешность если и будет, то микронная. В 3д печати хватает более жёстких факторов, чем непараллельность ремней, влияющих на качество и геометрию.

[Vladikas]

Ясно.
Когда буду собирать этот узел, то посмотрим насколько будет запала. Конечно всегда можно переделать, на то он и конструктор. А когда печатать начнёт, то, возможно, заменю некоторые узлы.
Пересобрал кое-какие элементы в компасе, исправил старые ошибки, добавил новые. https://yadi.sk/d/VW8sCkKHgJH6tw

Получил две рельсы 300мм. Отличные рельсы, не заедают, не люфтят. Пакетик с шариками про запас так же в комплекте.
Завтра попытаюсь получить остальные.

[mrWolf]

А может стоит поставить мотор Z сверху на уровне с моторами XY ? Это даст значительную прибавку к области печати по Z.

[Vladikas]

Хм, надо прикинуть.

[Lenivo]

1 или 2 лишняя?
Если 2, то можно и без неё обойтись, но тогда люминь толще надо, чтоб туда винты вкрутить. Посмотрим, что найду в помойке, может переделаю.

Посмотри мою ветку, я тоже все эти проблемки как то решал
viewtopic.php?f=21&t=444

И отдельную статью, где были более менее расписаны мотивы того или иного решения

https://3deshnik.ru/blogs/lenivo/3d-pri ... yh-detalej

А так читаю ваши вопросы и полное ДЕЖА-ВЮ как при построении своего первого принтера.

[Vladikas]

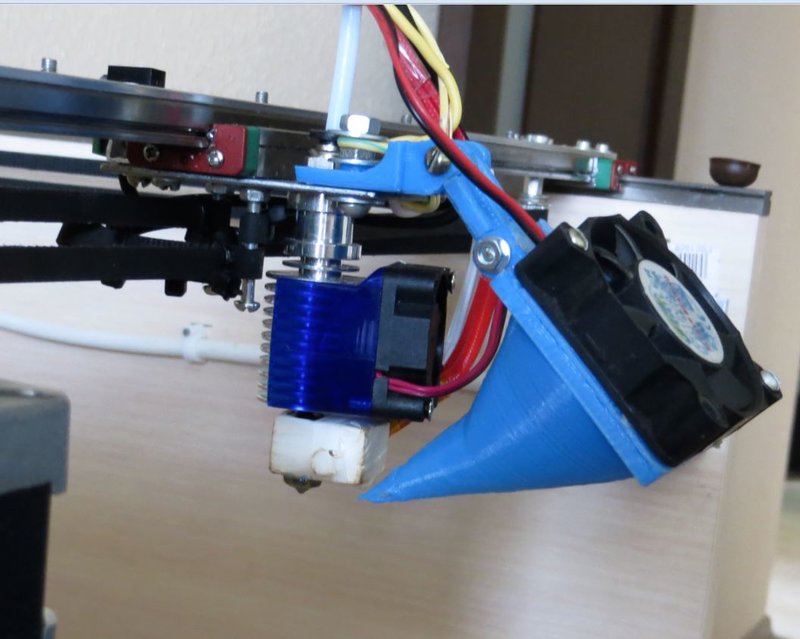

Спасибо. Кстати, вот такая идея крепежа хотэнда, как на фотке была и у меня, но хотелось хотэнд выше поднять. Если я переверну мотор Z, то может быть такой вариант крепежа и использую.
----------
Кстати, ваша работа меня и сподвигла на всё это дело Но, каюсь, всё прочитать мне не удалось.

[Lenivo]

Спасибо. Кстати, вот такая идея крепежа хотэнда, как на фотке была и у меня, но хотелось хотэнд выше поднять. Если я переверну мотор Z, то может быть такой вариант крепежа и использую.
----------
Кстати, ваша работа меня и сподвигла на всё это дело Но, каюсь, всё прочитать мне не удалось.

Если сильно ещё не вложился - купи спринтер, будет быстрее на несколько месяцев. То что вы делаете "Пустая работа". Заново что то проектировать имеет смысл, только если вы хотите серию наладить или нет доступных аналогов. Аналогов море - от китайских китов - "Летающий медведь" до "Спринтера". Плюс тут выложено несколько проектов с корпусами из фанеры и из алюминиевого проф.профиля .
Не нравится фанерный корпус - купите корпус из металла. Тоже в продаже есть - выйдет дешевле, чем самому всё делать. Просто предложений очень много. Выбирайте тот , который вам понравится и мучайте его сколько душе угодно. Сейчас купить Б.У. принтер выйдет в полтора раза дешевле чем, самому закупаться комплектухой. Полтора года назад такого изобилия предложений не было.

Например вот корпус из металла:
https://cifero.ru/equipment/chimera-ste ... 4639010421

Руководство по его сборке:
https://cifero.ru/image/chimera/Chimera ... ual_RU.pdf
