Прошивка Marlin. Задаём вопросы, углубляемся в дебри, делимся находками

[Gaemon]

Vikent, Можно было винить блок питания, но движки крутят бодро

[Vikent]

на предыдущей меге, тоже полтергейст был, сгорел стабилизатор

Это не полтергейст. Это неправильно воткнутый концевик, закоротивший собой линии питания.

... и при этом заработал термистор. я припаял новый стабилизатор и снова появилась ошибка -14.

А вот это уже интересно. Прямой-то связи нет. Термистор правильно втыкаете? Там гребёнка под несколько термисторов. Ошибиться практически невозможно, но всё же. Сам, было, сослепу промахивался, насаживая разъём одной ножкой.
Может, прошивку свою кинете? Попробую посмотреть, да в свой загрузить, проверить термисторы. Всё равно свой пока до конца не отстроил.

... термистор прозванивается мультиметром даже с той стороны рампса

А на Меге прозванивается? В смысле с Рампса до Меги доходит? На ногу А13.

[Gaemon]

Vikent,

[Gaemon]

Vikent, а прозвонить именно ногу 13-ю, т,е. связь мега-рампс по 13-й ноге?

[Vikent]

именно ногу 13-ю

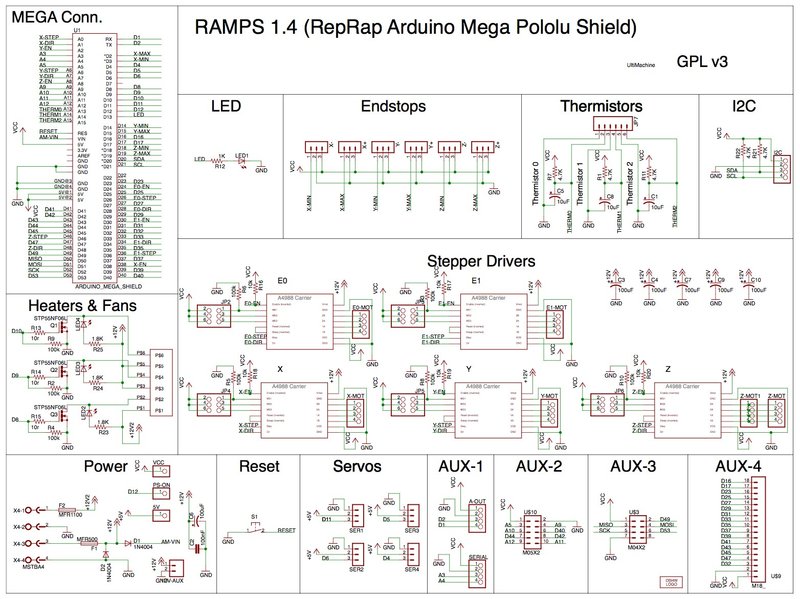

Не 13 а А13. Выше я давал ссылку на схему Рампс. В левом верхнем углу указана "распиновка" Меги - куда что приходит. Термистор Therm0 соответствует ноге А13 Меги.

[Gaemon]

Vikent, термистор втыкал правильно, а полтергейст в том, что снова спалив тогда стабилизатор заработал термистор, до тех пор пока я новый не припаял правда

[Gaemon]

Vikent, вроде не прозванивается с термистора на ногу меги А13

[Vikent]

Gaemon, Залил Вашу прошивку. Термистор показал комнатную температуру. Включил нагрев хотв - температура поползла вверх. Всё работает, в прошивке проблем нет.

не прозванивается с термистора на ногу меги А13

Ищите обрыв или непропай.

[Gaemon]

Vikent, спасибо за помощь! Значит дело в рампсе, даже в двух

[Vikent]

Значит дело в рампсе, даже в двух

Я склоняюсь к варианту с одной Мегой. Прозвоните на собранном бутерброде штыри Рампса. Один должен звониться на землю, а второй на Мегу. Как вариант - в разъёме Меги внутренняя вилочка не контачит с входящим в неё штырём Рампса. Маловероятно, но все же. У меня переходник для прошивки ардуинок про-мини, сделанный из дюпон-гребёнки за три года использования так сдох - перестал нормально контачить и прошивать.
Попробуйте на бутерброде ткнуться щупами в штырь термистора на Рампсе (тот, что не земляной,), и в точку пайки гребёнки на Меге на нижней стороне платы, куда дорожки от этого штыря в итоге должны прийти. Есть контакт?

[Gaemon]

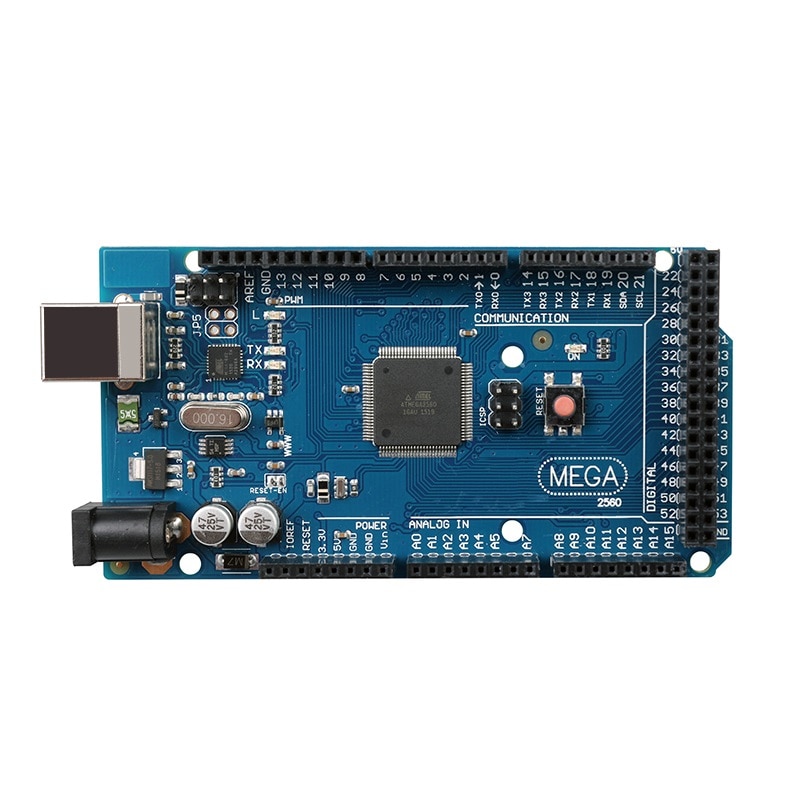

Если речь о контакте А13, то не прозванивается. Блин, новая мега ведь. Две пары бутербродов одинаково не рабочие

[Vikent]

Если речь о контакте А13, то не прозванивается

На каком участке не прозванивается?
А другие две цепи термисторов (А14 и А15) прозваниваются?

[Gaemon]

Vikent, я щас проверю, но перетыкание на т1 и т2 с изменением пинов в прошивке тоже ничего не дает

[Vikent]

Надеюсь я правильно понимаю:

Сам сейчас смотрю, и пока не понимаю.

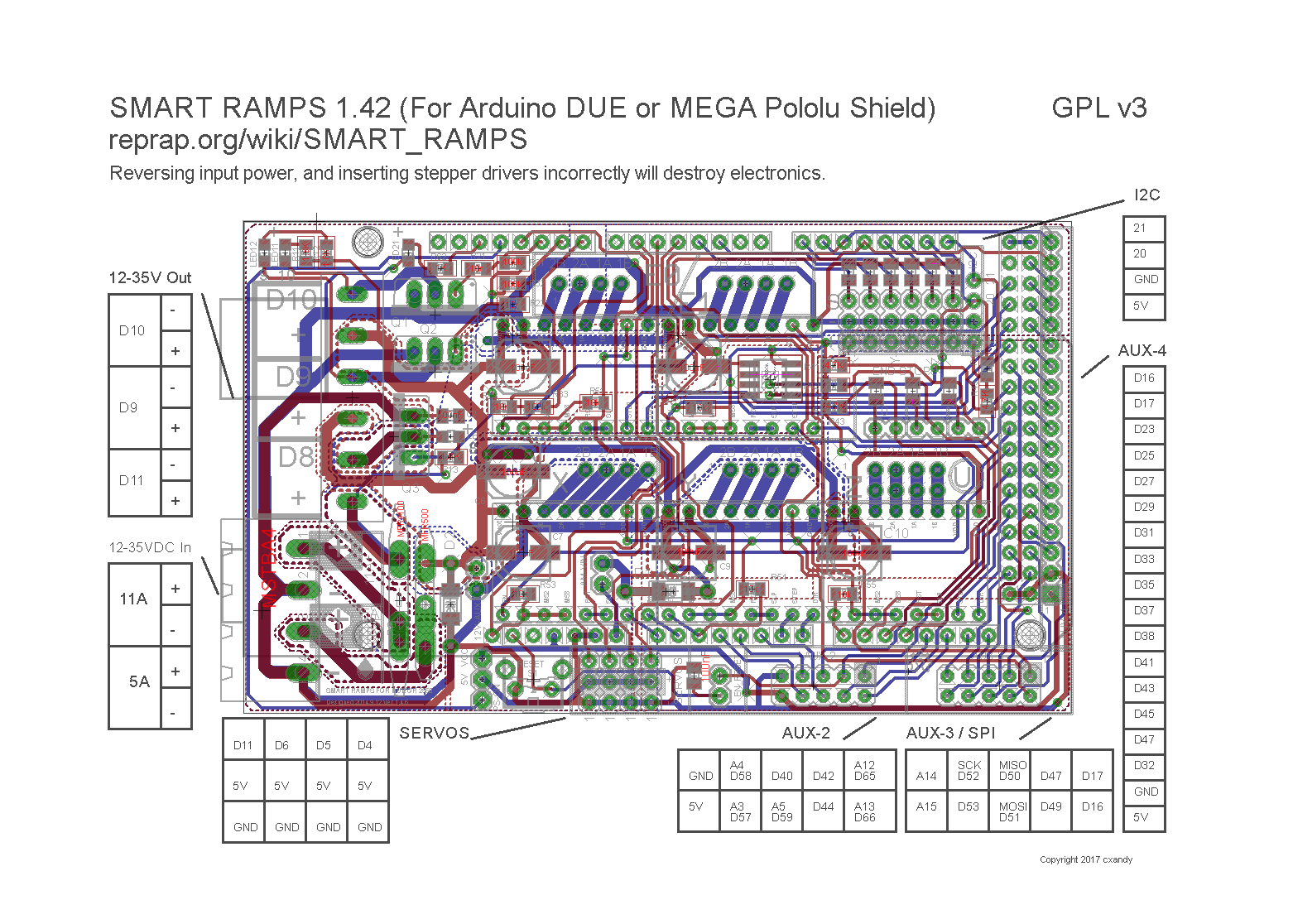

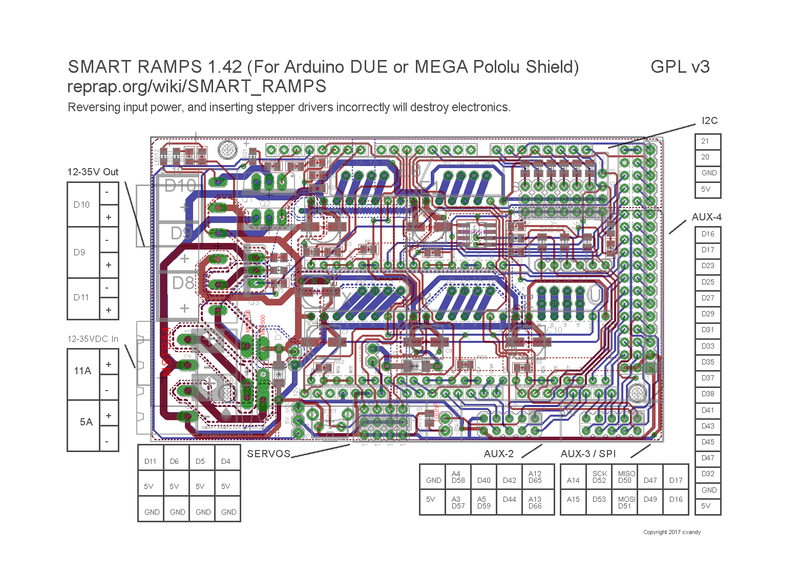

В прошивке указан аналоговый пин 13. На принципиальной схеме тоже он. А на схеме дорожек платы пины 13-15 выведены на отдельную гребёнку и к термисторам не приходят.

Спойлер


[Gaemon]

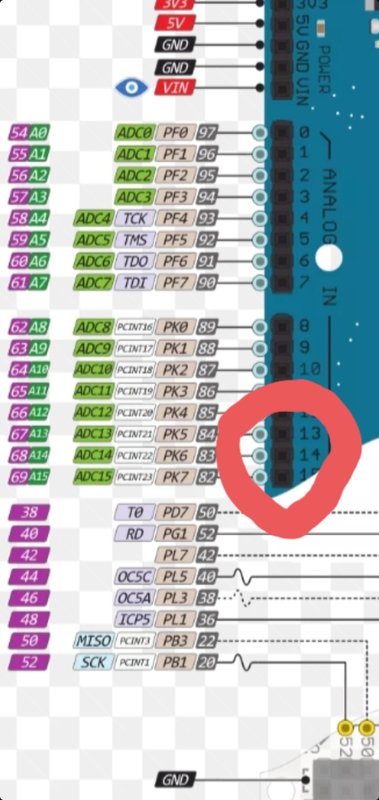

Vikent, Надеюсь я правильно понимаю: вот эти три контакта на меге, на которые должно приходить ток с рапса
