Качество печати. Куда копать?

[Revenger]

Чота опа какая-то. Не могу круг круглым напечатать. Раньше с таким гемором не сталкивался...

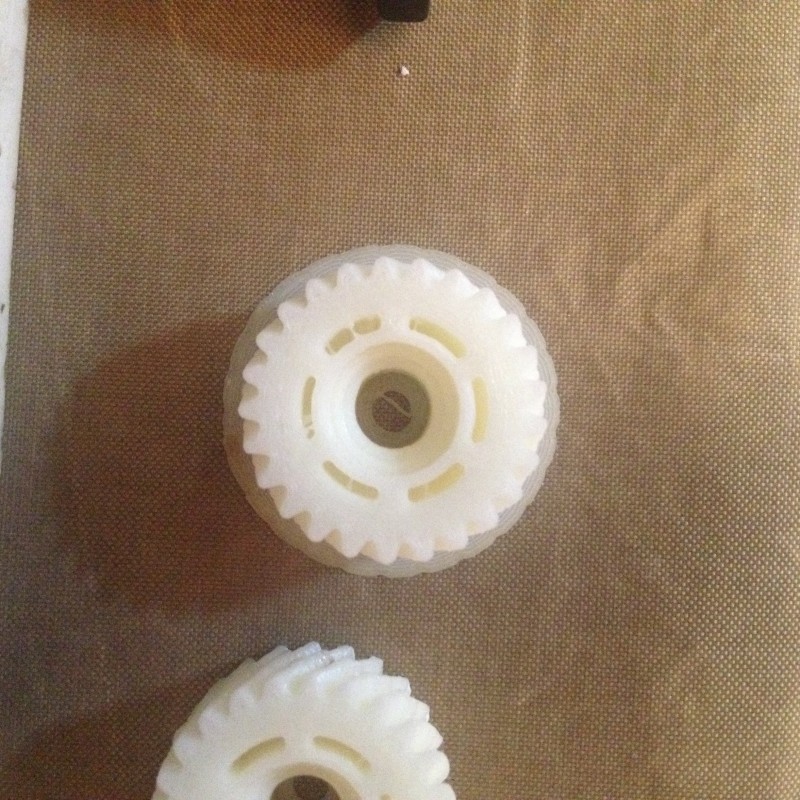

Напечатал шестерню - овал получился.

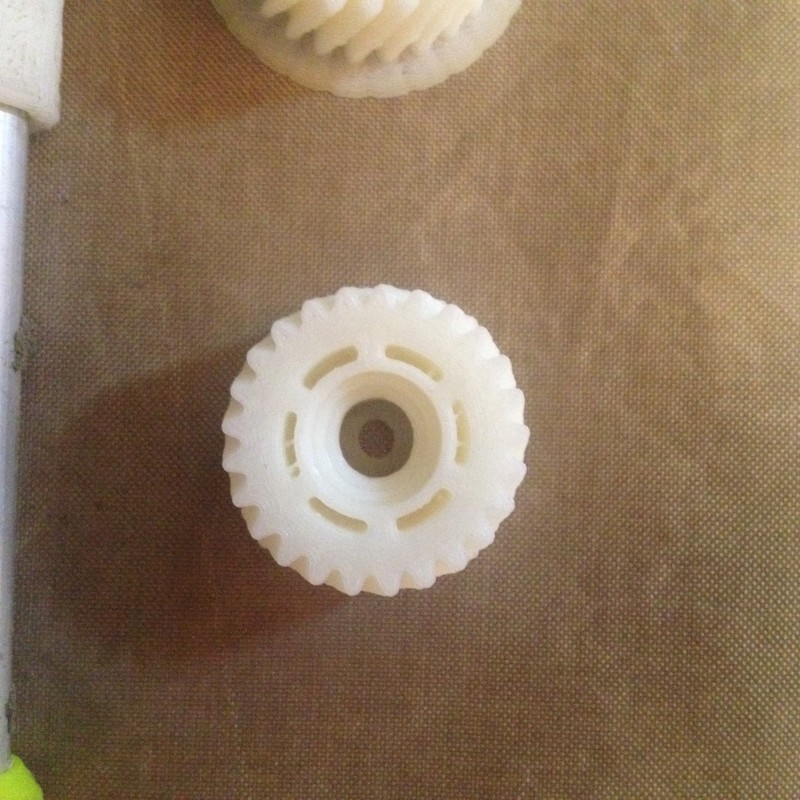

Увеличил на 0,5 в ширину в слайсере - вышла "овальная трапеция" какая-то ...

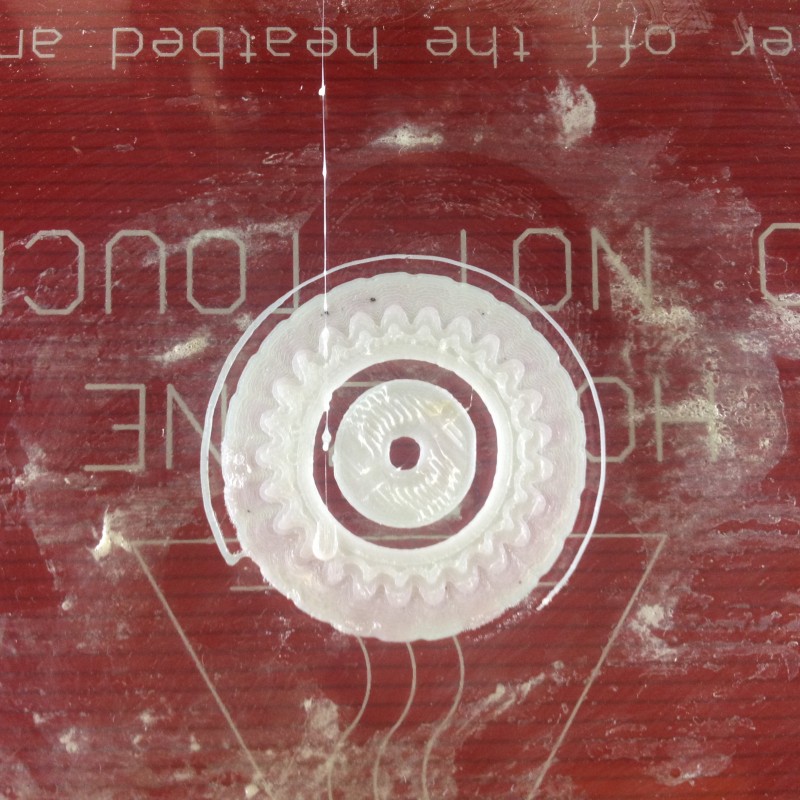

Шаги на моторах/осях одинаковые, ничего не менял с прошлого принтера, подшипники на ремне менял и ослаблял, чтобы не закусывало, рельсы не затыкаются (проблема стабильная). Думал обдув с двух сторон АБС усаживает. Отключил сейчас вообще.. посмотрю что выйдет, но визуально уже не ровно, видно на первых же слояхь (ПО другое, крайнее фото уже из репетира, после слика) -

Что побеждать, подскажите люди

[Shaman]

Для начала я бы просто кубик напечатал калибровочный, и посмотрел бы, насколько расхождение.
Потому как и по зубьям видно, что деталь как бы просто сплющенная с боков.

Или квадрат, а лучше несколько, разных размеров. Можно было бы выяснить, это искажение абсолютное или в процентах от размеров детали.

[Revenger]

Напечатал три квадрата разного размера с кругом внутри.
Завтра замерю. Уже сейчас видно, что на всех круг немного элипсом влево по диагонали верхним краем

п.с. а это не может быть при использовании симплифая изначально настроенного на 200х200 сто, а сейчас просто в профилях материала изменил размер стола и печатаю? Чота мысля возникла...

[Alex Post]

Не может. А может быть, что где-то что-то развинтилось и появился люфт. Н-бот люфтов очень не любит, сразу начинает по диагонали детальки кривить

[Revenger]

Ды как же развинтилось, если свинтил недавно Но поковыряю сегодня. Знать бы еще куда смотреть. В рельсах и ремнях люфта нет. Шпули на моторах чётко сидят, моторы с фасками, не то, что до этого были..

[Revenger]

Вот, сделал пояснения на скрине после ночной печати. Надеюсь понятно тут расписал.
Видно, что везде по Х на 0,4 сжимает... Блин, полезу в прошивку.. может там что...



Посмотрел прошивку - там всё вроде нормально шаги одинаковые

Код: Выделить всё

#define HOMING_FEEDRATE {4000, 4000, 1600, 0}  // set the homing speeds (mm/min)

// default settings

#define DEFAULT_AXIS_STEPS_PER_UNIT   {160,160,400,300}  // /*2 (X Y z E) steps per unit for DRV8850
#define DEFAULT_MAX_FEEDRATE          {800, 800, 70, 100}    // 500 500 10 for old drv (mm/sec)
#define DEFAULT_MAX_ACCELERATION      {4000,4000,100,10000}    // X, Y, Z, E maximum start speed for accelerated moves. E default values are good for Skeinforge 40+, for older versions raise them a lot.

#define DEFAULT_ACCELERATION          3000    // X, Y, Z and E acceleration in mm/s^2 for printing moves
#define DEFAULT_RETRACT_ACCELERATION  3000   // E acceleration in mm/s^2 for retracts
#define DEFAULT_TRAVEL_ACCELERATION   3000   // X, Y, Z acceleration in mm/s^2 for travel (non printing) moves

// The speed change that does not require acceleration (i.e. the software might assume it can be done instantaneously)
#define DEFAULT_XYJERK                20.0    // (mm/sec)
#define DEFAULT_ZJERK                 20.0     // (mm/sec)
#define DEFAULT_EJERK                 5.0    // (mm/sec)

[Shaman]

А хотэнд не болтается?
Если у хотенда есть люфт по Х, то такая картина может быть.

[Revenger]

нет, напрямую на каретке рельса прикручено и закреплено как положено. Хотя вру, небольшой люфт есть, если на низ потянуть на себя (постукивание слышится если подёргать) но это как бы вроде не в сторону Х -Х а по У и только в 5см слева от края. Дальше вообще никаких люфтов.

[Alex Post]

Шкивы одинаковые? Не кривые? Рельса Х подходит параллельно краям?

[Revenger]

Шкивы вроде одинаковые. Один уже менял (показалось, что яйцом). Х подходит в обе стороны идеально ровно.

п.с. у меня такое ощущение, что когда руками перемещаю экструдер туда/сюда по всем направлениям, есть какое-то волнообразное движение, типа легче/тяжелее, как буд-то в каком-то месте задевает что-то (отсюда мне и казалось, что шкив один яйцеобразный). Однако если бы волнообразно затык был, то косяк был бы вероятно не такой как сейчас.

[ConstantinS]

Можно натяжку ремней посмотреть. НА моей ультитумбе такая фигня была. Квадратные отверстия получались, особенно маленькие.

[Revenger]

Странности... Уменьшил ток на драйверах - искажение стало не 0,4 по Х, а 0,2 примерно. Увеличил шаги (да, глупо, но попробовать надо) - стало лучше по размеру (квадрат 30х30 напечатался 29,8х29,8 на сколько позволяет измерить китай штангель) но отверстие внутри один фиг немного завалено.
Ремни натянуты вроде нормально. По крайней мере не слабее, чем на 200х200 принтере. Вообще странное поведение.

п.с. я уже думаю, может драйвер косячит или мотор? Чисто теоретически такое возможно?

[IharZ]

Распечатал себе каретку и.. не смог впихнуть подшипники. Как я понимаю, во всем виновата усадка пластика (ABS от FD plast). Дайте, пожалуйста, пару рекомендаций как бороться с усадкой. В Куре увеличивать масштаб на пару процентов? Принтер Graber I3, температура печати 245/80. Скорость 45, слой 0.2

[3D-SPrinter]

квадрат 30х30 напечатался 29,8х29,8 на сколько позволяет измерить китай штангель

Ну так это даже слишком хорошо напечаталось. Потому что моторы 200 шагов на оборот со шкивами 20 зубов по 2 мм обеспечивают максимальную точность позиционирования 40 / 200 = 0,2 мм. И сопло 0,4 мм намазывает +/- 0,1-0,2 мм в зависимости от фаз Луны и погоды на Марсе.

[3D-SPrinter]

квадрат 30х30 напечатался 29,8х29,8 на сколько позволяет измерить китай штангель

Ну так это даже слишком хорошо напечаталось. Потому что моторы 200 шагов на оборот со шкивами 20 зубов по 2 мм обеспечивают максимальную точность позиционирования 40 / 200 = 0,2 мм. И сопло 0,4 мм намазывает +/- 0,1-0,2 мм в зависимости от фаз Луны и погоды на Марсе. Так что суммарный допуск для FDM получается 0,4 мм.
