Прошивка Marlin. Задаём вопросы, углубляемся в дебри, делимся находками

[sailanser]

Такс. Пока что не видать не одного термистора на рампасе. Если оных нет то поставить на место термистора хотя бы одного (разъем) резистор на 100К. Об этом намекает, не то что намекает а прямо говорит дисплей. Он показывает на хоте 500 гр. А столик не показывает вовсе.

[sailanser]

Почему ком порт 3? Поставьте репитер хост, прогу. Вот тут она https://www.repetier.com/downloads/ Там проще контролировать. Прога бесплатная, донатить не надо, внизу страницы ссылка на скачивание, для начинающих это самая простая программа. В настройке программы должен быть тот же ком порт под которым определяется подключенная ардуинка в диспечере программ.

[sailanser]

Пока что выполнить эти действия. Марлин не дает нормально управлять если нет термисторов.

з.ы

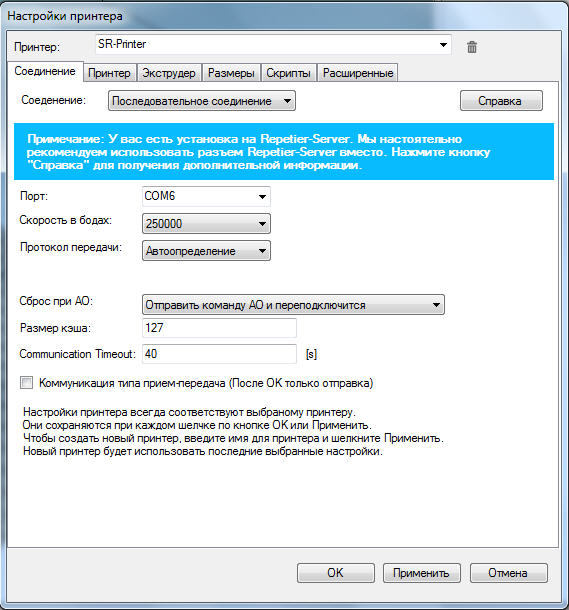

Вот скриншот с репитера, то что нужно по умолчанию пока что внести. Ком порт естественно ваш под которым ардуинка высвечивается в диспечере устройств. После того как термистор повесли и прописали в первой вкладке жмете подсоеденить. Если все ОК то кнокпа станет зеленой. После этого можно перейти на Управление и п робовать рулить.



[Svasty]

В общем всё оказалось намного проще чем я предполагал. Пины прописанные в конфиге грбл категорически не совпадали с пинами , которые прозванивались цешкой. В марле видимо так же. Плюс есть подозрение , что рампс дохлый. Ибо пин +5 в прозванивается , как на контакты +12 В, так и на минус обоих питающих рампс контактов. Я да же с трудом представляю, как такое можно устроить.

[Svasty]

С греблей в общем шаговики судно жужжат и да же пытаются гкод отработать. Благодарю за помощь всех.

[Alex Post]

Если жужжат и не едут - может фазы попутаны? А рампс может и не при делах - все питание в коротыш может и стаб на дуне устроить. Или просто через литы звонится как будто коротыш, а на самом деле все ок.

[Svasty]

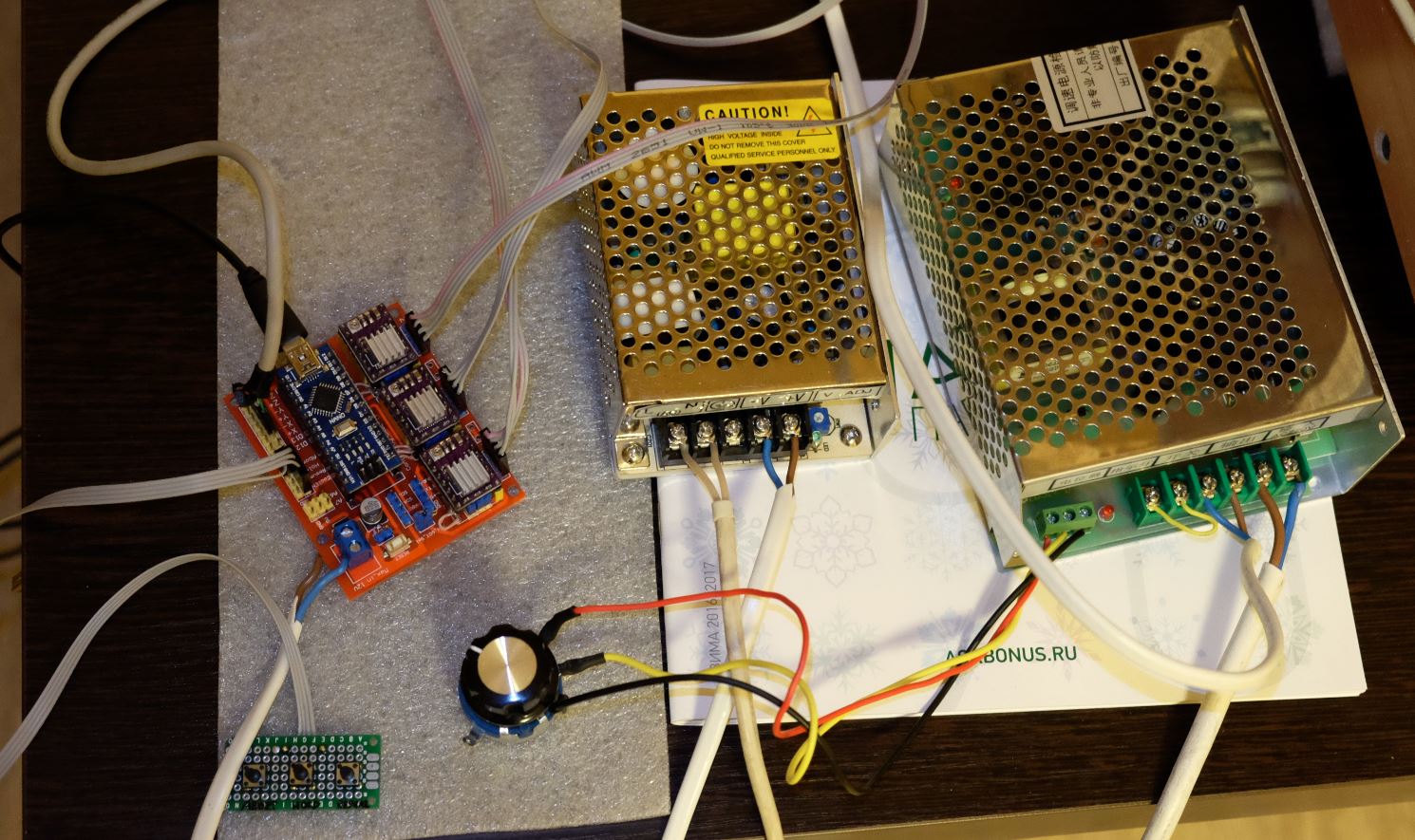

Я поступил проще, посмотрел в прошивка грбл мины завязанные на оси и просто на мактной плате драйверы собрал и подключился к дуне, всё заработало.
А на раме почему-то оси выходят на аналоговые порты, в марле по крайней мере, в грабле они на 22-26 пины цифровые выходят и проблем с запуском я не имел. Нужно будет в марле попробовать на эти же пины вывести оси и погонять.

[Lenivo]

В общем всё оказалось намного проще чем я предполагал. Пины прописанные в конфиге грбл категорически не совпадали с пинами , которые прозванивались цешкой. В марле видимо так же. Плюс есть подозрение , что рампс дохлый. Ибо пин +5 в прозванивается , как на контакты +12 В, так и на минус обоих питающих рампс контактов. Я да же с трудом представляю, как такое можно устроить.

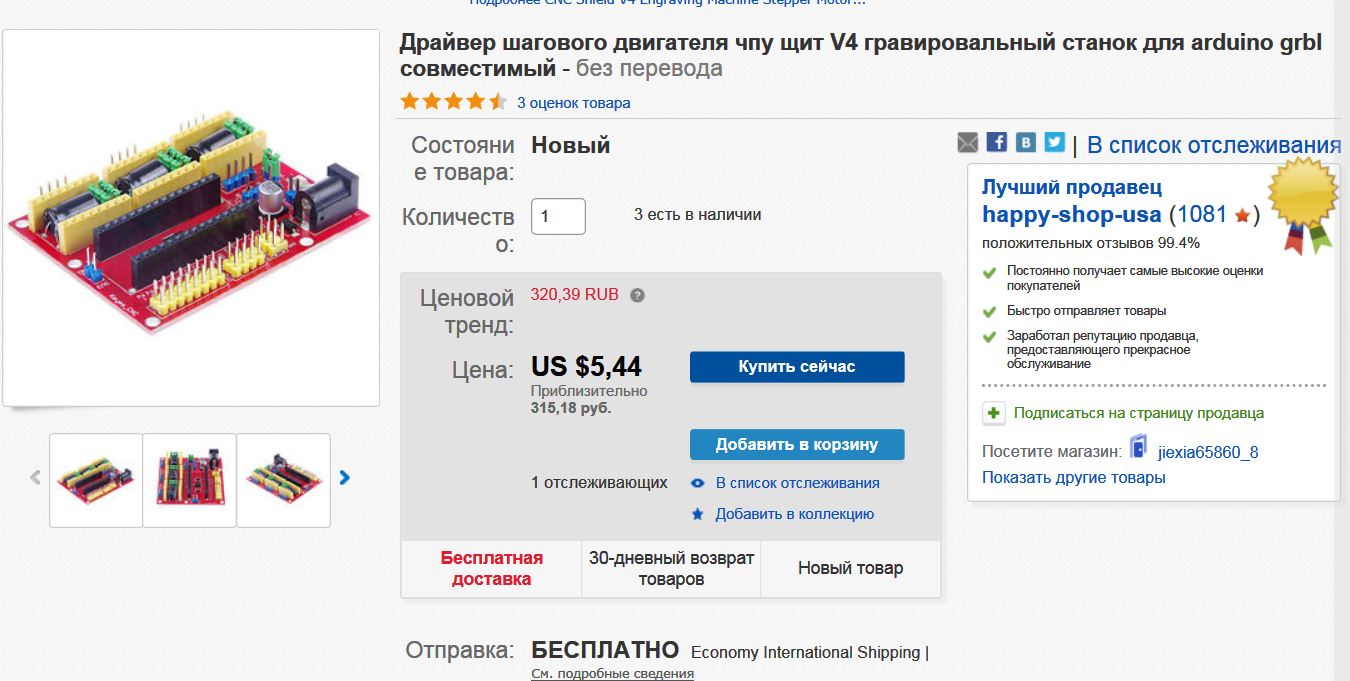

Для GRBL свои платы и своя программа засылки кодов. GRBL - это для фрезеров и лазерных выжигателей , в основном, платы.

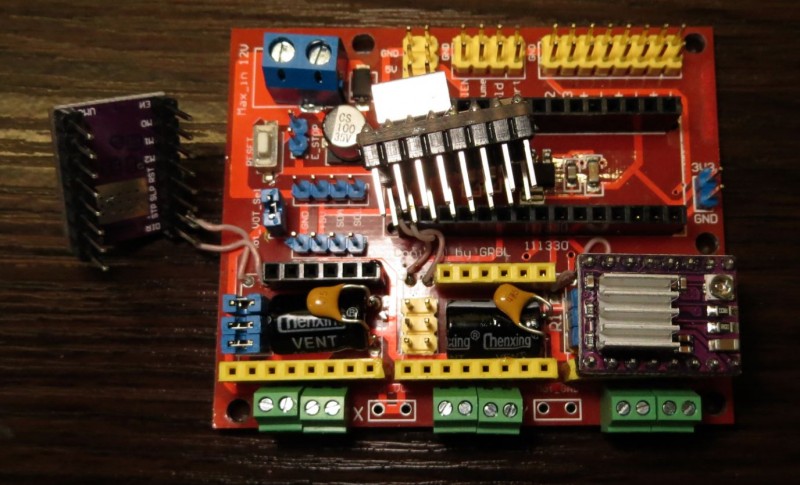

Только платы кривые - попутаны при разводке платы контакты СТЕП и ДИР. Самое простое перепаять проводочки.

Пргораммы для засылки кодов тоже другие - они гораздо проще слайсеров и там только панель управления станком, так на самых простых платах нет ресурсов для организации панели управления и подключения дисплея.

[Svasty]

Да я в общем-то в дебри пока не лезу. С Фрейзером трёхосным бы разобраться.

[Svasty]

Уважаемых. Подскажите а есть здесь подобное обсуждение по прошивка grbl. Поиск результатов не дал.

[3D-SPrinter]

подобное обсуждение по прошивка grbl.

Да там и обсуждать-то почти нечего. Прошивка очень примитивная, имеет минимум настроек viewtopic.php?f=24&t=172&start=30#p6743 .

[Lenivo]

Попробовал прошивку Marlin 1.1.6.
Разработчики решили улучшить и расширить управление много экструдерными принтерами. Сильно намудрили с дополнительными опциями по смене пластика и отводом подводом каретки к детали. Прошивка компилируется , запускается и печатает. Но надо разбираться с настройками - так на моём одноэкструдерном принтере печать "разломана" попытками принтера поменять экструдер - посреди модели начинает двигать голову, прокачивать пластик , двигать ось Z. Не финиширует нормально - начинает исполнять, что то непонятное отсутствующее в исполняемом gcode.

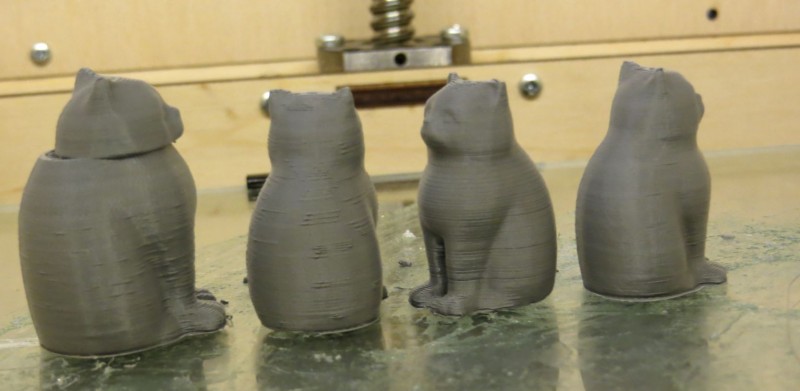

Вот коту бошку "отрезал" и пришил , лишив шеи. Хотя на других прошивках всё печаталось нормально, ну и прошивка "замусорила" поверхность детали.

Попытался сравнить качество печати Марлина 1.1.3 и MK4due 4.3.2. Сравнить удалось только на разных управляющих платах Марлин на 8-битной Меге 2560, а MK4due на 32-битной Дуэ.

Подробно , наверно надо написать отдельную статью.
MK4due-компилиркуется и на Мегу, но ругается что ресурсов ей почти в обрез, что обуславливает её Нестабильность работы. Начинает печать, быстро печатает слой, потом на переходе на следующий слой замирает секунд на 10, а в это время пластик льётся из сопла и образует бугорок. Н следуещем слое всё повторяется. И в итоге модель детали за эти бугорки выламывается со стола. В итоге -не печатает. Кстати чтение на CD-карты на МЕГЕ под прошивкой MK4due в четыре раза быстрее, чем на 32 битной карте Дуе.

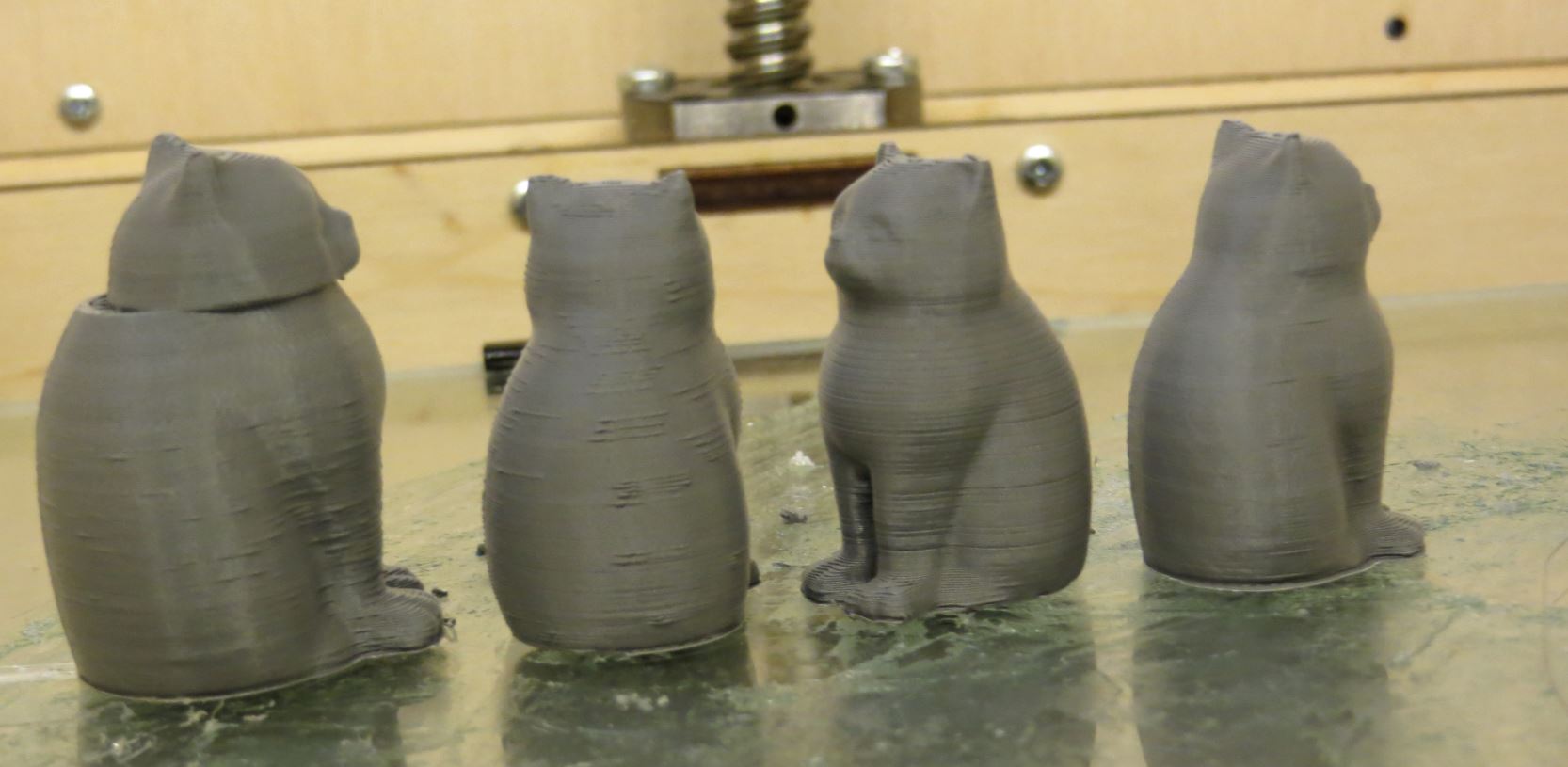

Если кратко на 32 -битной плате MK4due печатает в 1,5 быстрее, при этом математика лучше - круг печатается как круг, не многограннник. Вернее многогранник, у которого граней в несколько раз больше. Проверял на одной и той же модели Кота. Если убрать из рассмотрения скорость, то качество печати почти сопоставимо - мелкие нюансы можно выправить настройками слайсера.

Но у MK4due - есть крайне неприятная особенность на моей плате ДУЕ программа очень часто зависала посреди печати - причем не останавливая нагрев, так что срабатывала противопожарная защита при нагреве хот-енда до максимальной температуры. И это случалось один или два раза в день. Причем может стопорнуться на печати детали в определённом месте. Через полчаса этот же gcode запускаешь на этом же принтере , не меняя ни каких настроек, и все допечатывается до конца нормально. Возможно это нехватка мощности БП, так как из резко возросшей скорости в разы увеличивается ток, потребляемый HOT-end , прикрученный вентилятор не успевает охлаждать разогрев БП. Хотя по всем расчетам в БП у меня запас почти 4А . И при печате в Марлине БП почти не греется даже с отключенным вентилятором.

Снял я управляющую плату на ДУЕ, чтоб сравнить качество с Мегой. Вот сейчас в раздумьях какую плату оставить. На Меге стабильная работа - без сбоев при текущей комплектации. Дуе печатает быстрее и чуть получше, но сбоит - надо пробовать менять БП на более мощный. На меге, как ни странно, интерфейс и чтение CD карты гораздо шустрее работает. То есть на Меге гораздо комфортнее печатать. Короче в раздумьях я.

[3D-SPrinter]

Я бы не задумываясь предпочёл под капотом старый-добрый простейший атмосферник типа M30B35, нежели новомодное г-но.
К сожалению, на авто нет такой возможности, а на принтерах - всё в наших руках.

[AlexDadNNov]

Кто-нибудь победил Linear Advance? Оно работает, но только почему то у меня уменьшает поток раза в 2....
Что только не делал, шаги уменьшал, драйвера менял.

[AlexDadNNov]

шаги уменьшал

После копания марлинского гитхаба выяснил что как раз лучше иметь больше шагов у экструдера, желательно больше 500, ближе к 1000. Тогда шума меньше и точность подачи выше. Там товарищ Sebastianv650 написал такую формулу, которая дает некоторую ошибку... и при уменьшении шагов на экструдере она ... растет.
А так Linear Advance работает, углы у кубиков почти в диаметр сопла получаются, и шва после Slic3r почти не видно. Только шаговик экструдера похрустывает (не пропуск шагов). Для моего боудена 50 см коэффициент K-Factor 200 - 205. Подбирается очень легко - распечатывается шаблон с сайта, который делается на генераторе.
