Рельсы для 3D принтера

Непрочитанное сообщение metal » 09 янв 2016, 23:30

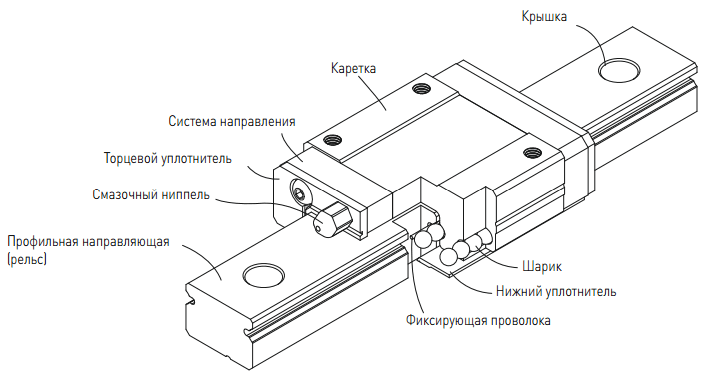

На данный момент в 3D принтерах набирают популярность китайские профильные рельсовые направляющие MGN9

Плюсы: высокие ускорения перемещений каретки
Минусы:
  1. шума больше, чем от линейных подшипников
  2. качество китайских рельс низкое - могут быть дёрганья и тугой ход

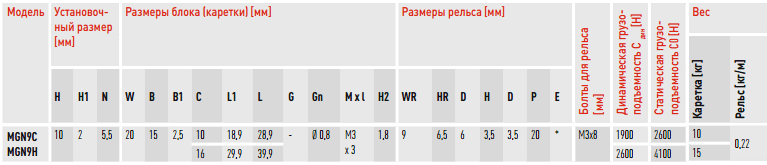

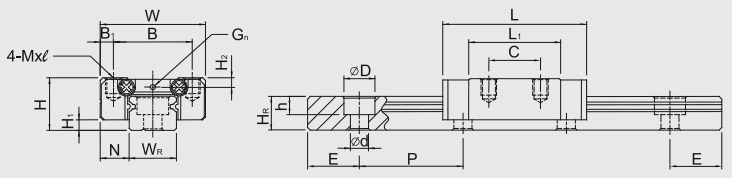

Даташит на русском
Видео по замене шариков
У MGN9 шарики диаметром 2 мм
Шарики 2мм G10 на Ebay.com

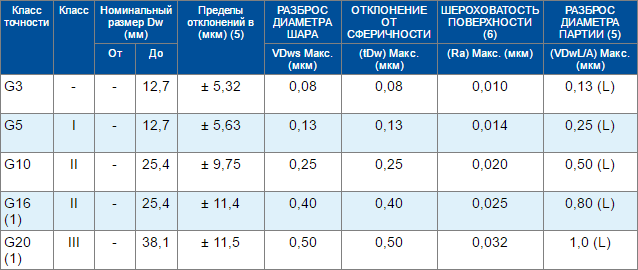

Допуски для шариков по нормам DIN 5401
DIN 5401.png
DIN 5401.png (10.41 КБ) 8908 просмотров
Получил рельсы (9/450мм, 3шт, ~60$) и движки (5шт, Nema 17/40mm, ~50$).
Прод отзывчивый, на контакт идет, сделал скидку небольшую, округлил до 110$ стоимость заказа.
Ну и "накосячил" с доставкой, сначала отправлял 5 дней, на 5й день дал трек, который начал биться аж на 11й день, ок.
Трек был посылки через почту Китая (CP..CN), который трекался только на почте Китая. 6 января последнее событие.
И тут сегодня звонит курьер ЕМС, мол везу вам посылку :shock:
Судорожно вспоминаю, чой-то я емсом то заказывал. И тут вдруг привозит рельсы и движки.
Трек в накладной ЕМС-овский, по треку отправлено на сл.день от того трека, что прод дал...
занятно в общем получилось)
p.s. движки вроде проверил, прозвонил обмотки, ~2ом, диод подрубал, крутил, светится)
а как рельсы проверить? хотя это наверное в другую тему.
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
AKDZG
Сообщения: 2164
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 20 раз
Поблагодарили: 65 раз

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение AKDZG » 10 янв 2016, 06:02

metal писал(а):а как рельсы проверить?
Погонять каретку по рельсу, как и линейные подшипники. Чтобы не люфтили и не закусывало. Шарики лучше промыть в керосине и по новой смазать например Литолом 24. Они ведь идут в консервационной смазке, а хорошая смазка и шум снижает.
Ultimaker Original
Mendel90
СПринтер 233

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Поблагодарили: 2 раза
Контактная информация:

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение metal » 10 янв 2016, 19:16

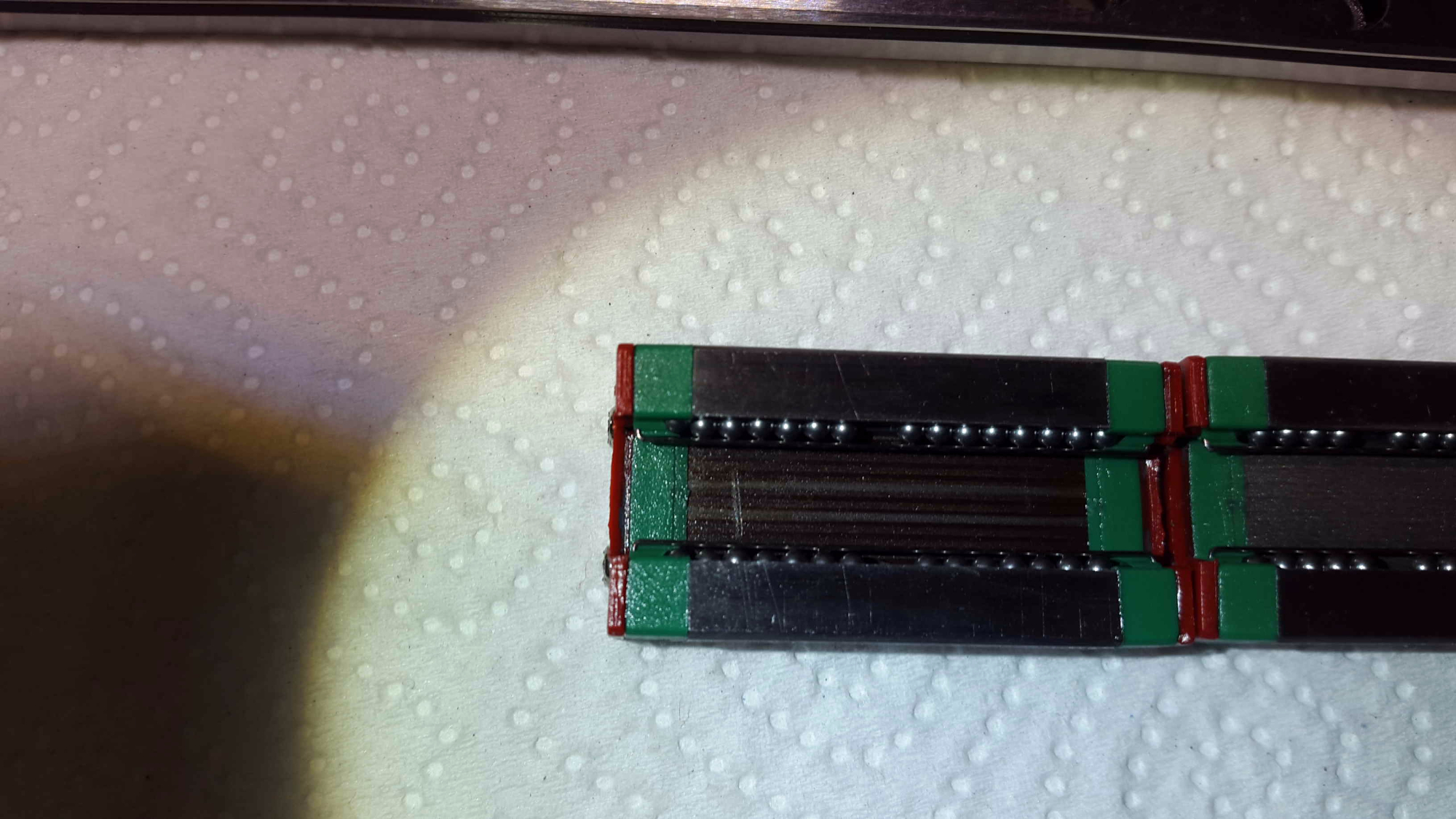

Посмотрел внимательно на рельсы и каретки, на каретках такое ощущение, что по шарику не хватает с каждой стороны... Но каретки при движении вроде не клинит.

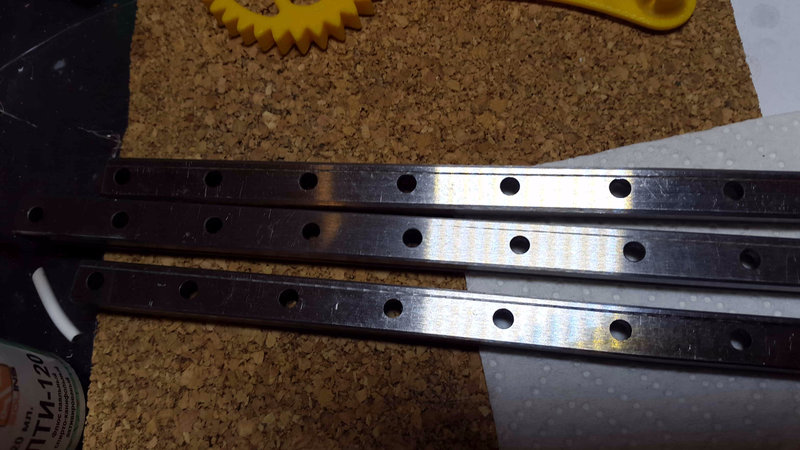

А с обратной стороны каждой рельсы какой-то пропил...
Что с этим делать? Это норма или прода трясти?
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
AKDZG
Сообщения: 2164
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 20 раз
Поблагодарили: 65 раз

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение AKDZG » 11 янв 2016, 04:53

metal писал(а):Это норма или прода трясти?
Это нужно у Андрея 3D-SPrinter спросить, как самого опытного по использованию рельс. Мне тоже интересно.
Ultimaker Original
Mendel90
СПринтер 233

onepointer
Сообщения: 25
Зарегистрирован: 05 янв 2016, 14:33
Имя: Илья

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение onepointer » 11 янв 2016, 06:47

Пропил с другой стороны у всех даже оригинальных HIWIN, отсутствие шарика тоже наверно норма они там по кругу катаются , насколько помню так и задумано .

onepointer
Сообщения: 25
Зарегистрирован: 05 янв 2016, 14:33
Имя: Илья

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение onepointer » 11 янв 2016, 06:58

Полоской вродь обозначается базовая сторона , так в документации написано а зачем не помню. Ещё читал лучше так каретки не снимать говорят шарики выпадают но я не пробовал :D

kostyankin
Сообщения: 234
Зарегистрирован: 01 дек 2015, 09:06
Имя: Константин
Откуда: Москва
Благодарил (а): 3 раза
Поблагодарили: 1 раз

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение kostyankin » 11 янв 2016, 08:20

AKDZG писал(а):
metal писал(а):Это норма или прода трясти?
Это нужно у Андрея 3D-SPrinter спросить, как самого опытного по использованию рельс. Мне тоже интересно.
Нормальные рельсы, мне тоже попадались с пропилом и зазор между шариками должен быть. Если не клинят, то всё ОК.

Аватара пользователя
3D-SPrinter
Сообщения: 6774
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 50 раз
Поблагодарили: 495 раз
Контактная информация:

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение 3D-SPrinter » 11 янв 2016, 08:27

AKDZG писал(а):
metal писал(а):а как рельсы проверить?
Шарики лучше промыть в керосине и по новой смазать например Литолом 24. Они ведь идут в консервационной смазке, а хорошая смазка и шум снижает.
Не уверен, что это нужно делать. Как показывает практика, оно и так нормально работает без всяких смазок и промывок. Особенно промывать не рекомендовал бы. Потому что керосин останется внутри каретки и будет растворять и портить смазку. Так что если ничего не люфтит и не закусывает, лучше каретки вообще не снимать.

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Поблагодарили: 2 раза
Контактная информация:

Основные комплектующие для 3D принтера

Непрочитанное сообщение metal » 11 янв 2016, 11:57

Андрей, спасибо за совет)
Каретки как-то туговато ездят, но если придавить чуть, то норм...
П.с.Может отпилить последние сообщения в отдельную тему по обсуждению рельс? :roll:
Печатаю на Wanhao Duplicator i3, подумываю собрать H-bot.

Аватара пользователя
3D-SPrinter
Сообщения: 6774
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 50 раз
Поблагодарили: 495 раз
Контактная информация:

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение 3D-SPrinter » 11 янв 2016, 12:13

Если туго ездят, то в принципе можно бороздки на рельсах полирнуть алмазной пилкой для ногтей. Но лучше не трогать. Потом на принтере раздрыгается за несколько часов печати.

onepointer
Сообщения: 25
Зарегистрирован: 05 янв 2016, 14:33
Имя: Илья

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение onepointer » 11 янв 2016, 12:29

3D-SPrinter писал(а):Если туго ездят, то в принципе можно бороздки на рельсах полирнуть алмазной пилкой для ногтей. Но лучше не трогать. Потом на принтере раздрыгается за несколько часов печати.
А не подскажешь какими винтами крепить рельсы я обычный вставил стцилиндрической головкой как-то не уверенно сидит.. Потай?

Аватара пользователя
3D-SPrinter
Сообщения: 6774
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 50 раз
Поблагодарили: 495 раз
Контактная информация:

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение 3D-SPrinter » 11 янв 2016, 16:19

onepointer писал(а):
3D-SPrinter писал(а):Если туго ездят, то в принципе можно бороздки на рельсах полирнуть алмазной пилкой для ногтей. Но лучше не трогать. Потом на принтере раздрыгается за несколько часов печати.
А не подскажешь какими винтами крепить рельсы я обычный вставил стцилиндрической головкой как-то не уверенно сидит.. Потай?
Винты с потай-головкой. При том желательно немного уменьшить диаметр головки дремелем (чтобы винт немного люфтил в отверстии).

vtoryh
Сообщения: 191
Зарегистрирован: 03 янв 2016, 21:59
Имя: Вофка
Поблагодарили: 1 раз

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение vtoryh » 12 янв 2016, 08:25

onepointer писал(а):
3D-SPrinter писал(а):Если туго ездят, то в принципе можно бороздки на рельсах полирнуть алмазной пилкой для ногтей. Но лучше не трогать. Потом на принтере раздрыгается за несколько часов печати.
А не подскажешь какими винтами крепить рельсы я обычный вставил стцилиндрической головкой как-то не уверенно сидит.. Потай?
Я себе DIN 912 взял, но еще не пробовал.
Печатаю на FastMaker(HBOT, композитный корпус, MKS Gen v1.3, тихие моторы 42BYGHM809, Volcano 0.4, 200х200х300)

vtoryh
Сообщения: 191
Зарегистрирован: 03 янв 2016, 21:59
Имя: Вофка
Поблагодарили: 1 раз

Re: Основные комплектующие для 3D принтера

Непрочитанное сообщение vtoryh » 14 янв 2016, 19:02

DIN 912 проверил, головка в рельсу садится хорошо с зазором.
Печатаю на FastMaker(HBOT, композитный корпус, MKS Gen v1.3, тихие моторы 42BYGHM809, Volcano 0.4, 200х200х300)

metal
Сообщения: 102
Зарегистрирован: 01 дек 2015, 13:16
Имя: Denis
Откуда: Moscow
Поблагодарили: 2 раза
Контактная информация:

Re: Рельсы для 3D принтера

Непрочитанное сообщение metal » 22 фев 2016, 12:02

Господа, я тут прочитал в теме по снижению шума про пластиковые подшипы от немецкой конторы Igus. Подшипы идут на замену стандартных LMXUU.
Поизучав их сайт нашел интересные варианты для замены кареток на рельсы... Сейчас жду подшипы MJ4JP 01-08, для замены на своем ваньке и подумываю заказать еще и каретки... Пока написал им через форму обратной связи запрос, чтобы узнать что почем.
Если кому интересно, буду держать в курсе.
