Сборка 3D-Bot своими руками первый опыт и шишки.

[Gnomych]

без проблем нарезал в соберизаводовском резьбу М6

Согласен, я и говорю что М5 там не нарежешь... Просто любая сборка должна нести в себе оптимизацию закупок материалов и по этому критерию больше подходит второй промпроф, в нем можно нарезать как М5 так с расверловкой и М6. Вопрос в другом, зачем обезьяне очки? Так вот есть стандарты и если я в машине собираюсь использовать метизы М5, то я буду оптимально все комплектующие собирать под М5 и мне не нужно что бы было пару "дырок" под М6, М8 и т.д. Это оптимизация конструкции под производство.
К стати цены то ни так разнятся.

[Gnomych]

без проблем нарезал в соберизаводовском резьбу М6.

Об этом я и писал, но когда делается проект как правило производится оптимизация таких мелочей как метизы. Так вот мне проще закупить все М5 и не парится ради 4 штук на М6.
В продолжение темы. Настраиваем драйвера и пробуем сервоприводы.
Схема подключения http://3dtoday.ru/upload/main/d9a/OneExtruder.png
Сразу отмечу, что начал настройку не с того, т.е. сразу стал настраивать драйвера но как выяснилось у меня с 12В не всё в порядке

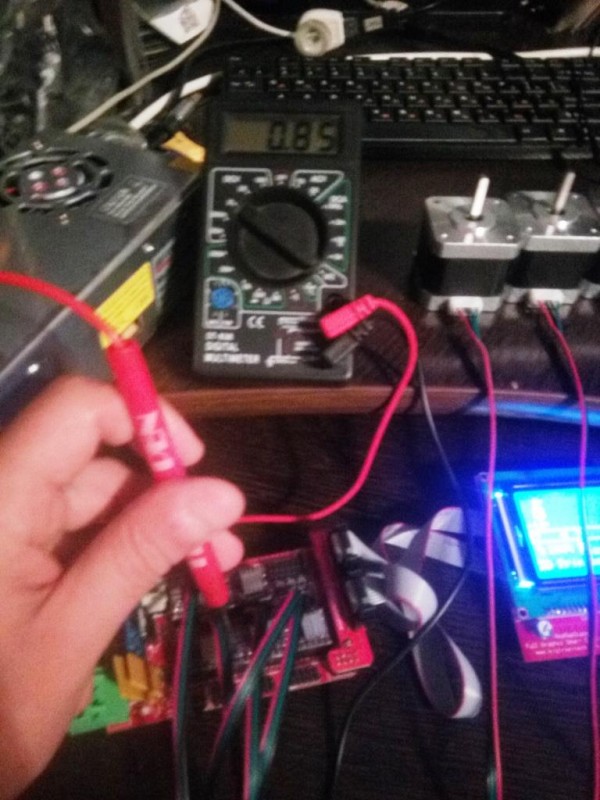

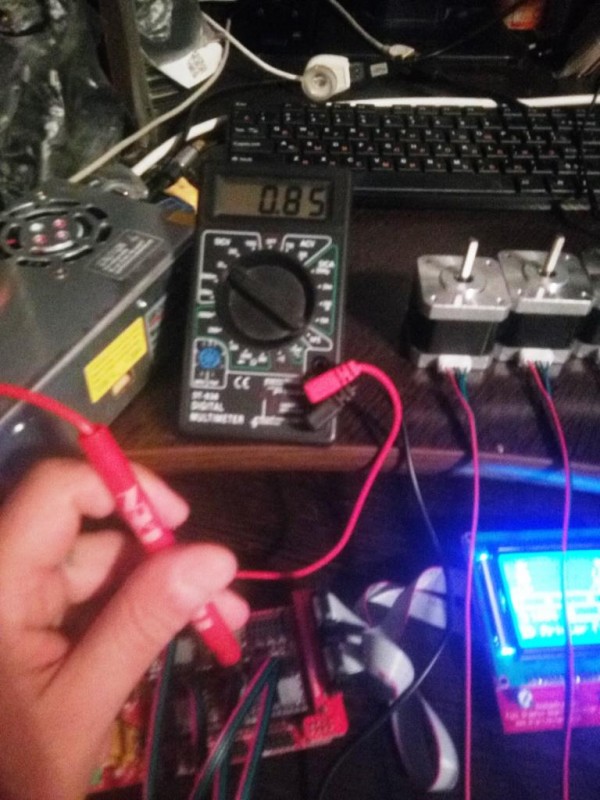

То что было на драйверах по умолчанию

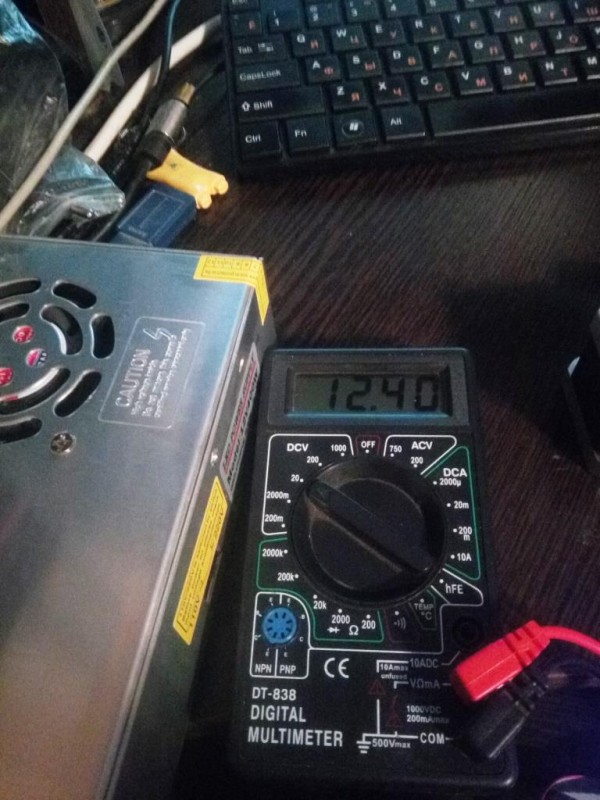

А вот так было питание на блоке

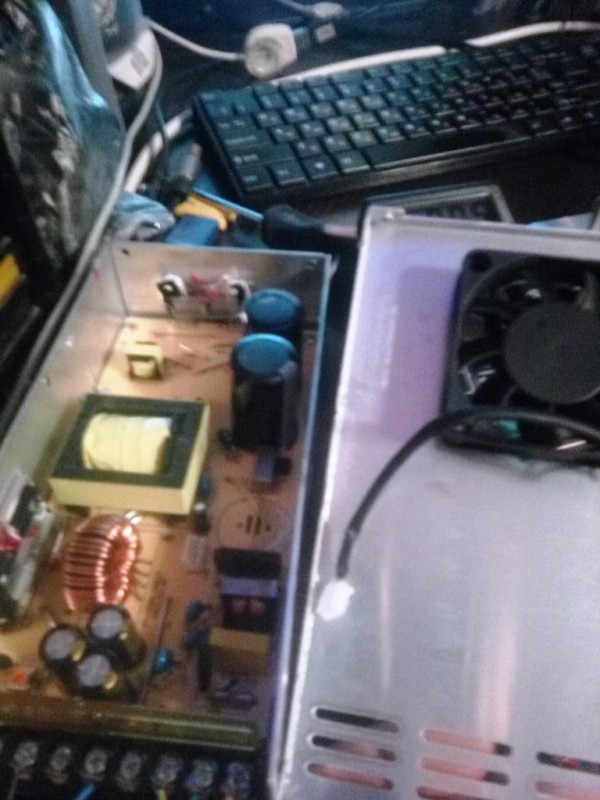

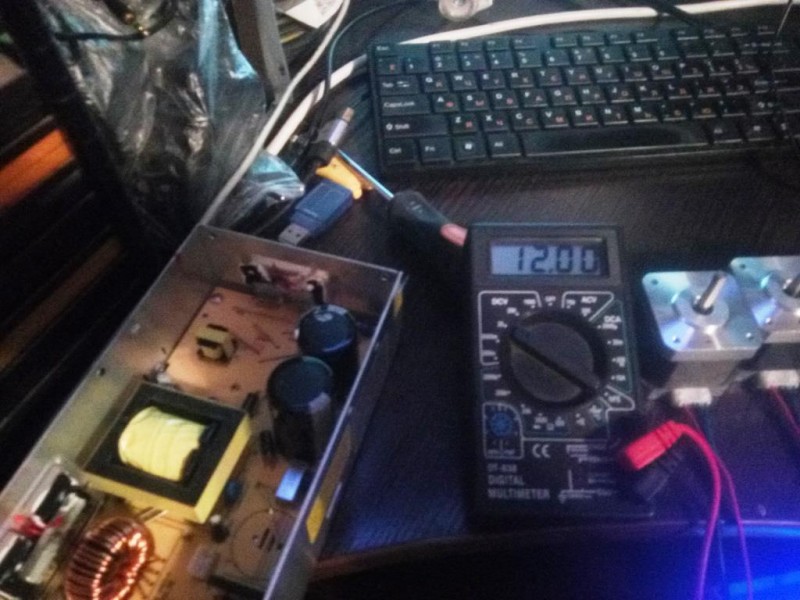

Пришлось подрегулировать блок питания в моём случае нужно снять крышку

нарушив наклейку типа печать гарантии и выставить напряжение

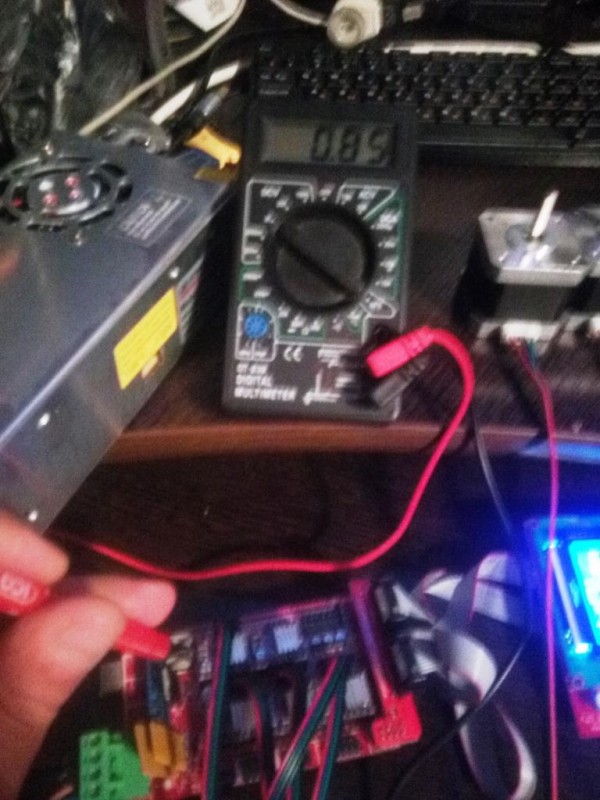

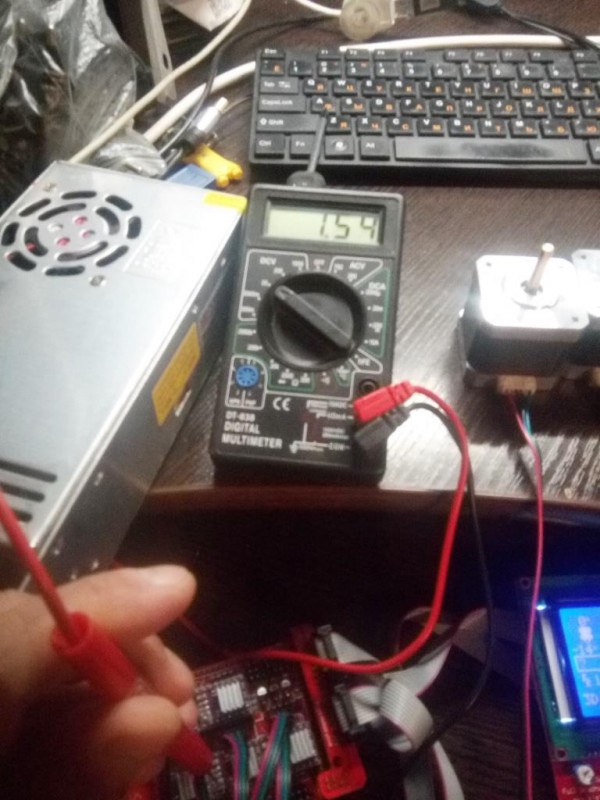

Далее переходим к настройке самих драйверов:

Пятый то же настроен но с ним вышли непонятки следующего рода? из пяти он один магнитится

https://youtu.be/78gPwZ4N6L4

я не спец в сервах просто подскажите это нормально?

Пробуем управлять из меню сервоприводами:

https://youtu.be/cB5kBH-Kj0w

как видим всё управляется в соответствии с логикой принтера, правда оси х и у при возврате в 0 почему то "подвывают", такое ощущение что пытаются дальше крутить хоть и стоят. Когда делаешь хоть микро шаг, двигатели останавливаются и молчат(возможет не хватает концевиков), а по оси Z двигаются только вперед.
Подача феломента (прутка) не запускается, нужно разбираться с прошивкой т.к. драйвера и сервопривод я проверил на оси Х, все работает.
Далее рассмотрим подключение оптических концевиков.

[kandrey]

Пришлось подрегулировать блок питания

Китайцы как водится половину деталей на распаяли на плате, экономят, шельмы. Кстати, где вы этот БП брали, не хотелось бы нарваться на такой?

[Alex Post]

Да вроде еще нормально распаяно. То что дальний угол пустой - это место под торчащий внутрь кулер расчищено

[Gnomych]

Кстати, где вы этот БП брали, не хотелось бы нарваться на такой?

https://ru.aliexpress.com/item/Small-Si ... 0.0.nHXIGO

[kandrey]

вроде еще нормально распаяно

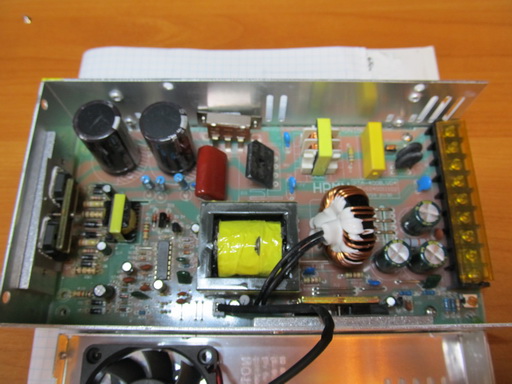

Ну не знаю, нормально мне кажется как то так:


и было бы нормально, продавец не постеснялся бы показать внутренности БП на своей странице.

[Gnomych]

где покупал?

[CNCBaby]

Не понятно, почему Вы шаговые двигатели называете сервоприводами. Мотор подачи прутка, Вы и не прокрутите пока температура экструдера не достигнет 150 градусов(это значение есть в прошивке). Измените это значение в прошивке на то что показывает Ваш датчик экструдера на дисплее. И смело двигайте мотором подачи прутка. И обязательно подключите термопары. А то на видео видно что они не подключены.

[Alex Post]

нормально мне кажется как то так:

Это идеально

[kandrey]

где покупал?

https://ru.aliexpress.com/item/Best-qua ... 0.0.oinarH

[Gnomych]

CNCBaby, Спасибо за подсказку, поэкспериментирую.

[Shaman]

По поводу рельс, они конечно лучше но вот дешевле это спорный вопрос

Это вопрос бесспорный. Я не раз уже писал и еще напишу - рельсы дешевле примерно на те деньги, которые вы потратите на ту требуху, что будет до их приобретения. Плюс время и нервы.

Лично я не настолько богат, что бы покупать дешевые вещи (с).

Я тоже сначала купил прюшу, причем в стальном корпусе. Ее качества и гемморойности мне хватило для того, что бы начать искать лучшего. На валы, любые, я приобрел стойкую аллергию, но все же изначально, не зная про существование рельс, я хотел собрать ультик. А потом, в процессе изучения оного я и наткнулся на проекты ZAV и Sprinter. Сомнений не возникло ни разу, это то, что нужно. И сожалений по поводу их приобретения не возникло ни разу. Да и прям уж и дорого, по тыще за рельсу с кареткой.

В конце концов если 3D печать у вас хобби, то оно для души и должно приносить удовольствие. И 3 тыщи ни разу не жалко. А если 3D печать - заработок, то тут вообще обсуждение неуместно.

[Alex Post]

Я как то считал: валы выходят дешевле, если использовать печатные крепежи, да и те печатать самому, а не на заказ. Если все брать в металле - разницы практически нет.

[3D-SPrinter]

И ещё надо учесть, что если валы хрустят и закусывают, их не полирнёшь, как рельсы. И если болтаются, то тоже нехорошо. Лично я затрахался искать подходящие валы и подшипники для собранных СПринтеров и решил их исключить из конструкции нахрен... Так и появилась серия PRO полностью на рельсах. Потому что в результате самому же собирать гораздо проще и удобнее, и рельсы заказываются одной посылкой с алишки. И не надо выискивать российские валы, которые подойдут к китайским подшипникам по десятку контор с доставкой ТК и прочее. Пришёл на почту, забрал рельсы, и все проблемы решены. А разница в цене не покроет сожженного в пробках бензина, времени и нервов, которые возникали при поиске валов у местных поставщиков.
