Лучше не к голове цеплять, а смоделить отдельное крепление и прикрутить его сверху на уголок. Хотя, дело хозяйское

[sanders]

Ура. В целом все косяки побеждены, теперь только изучать многочисленные настройки куры. И подбирать параметры печати.
Хз в какую тему писать, если что, перенесите, куда сочтёте более подходящим..

Немного всякого и не по порядку:

Из пластика пока есть только ПЛА Бестфиламент. Липнет к стеклу отлично без всякого клея или ещё чего то. Стекло 60 градусов. Большого ничего пока не печатал, если тоненько вмазать первый слой - не отлипает и признаков отлипания не подаёт. Печатает хорошо, нравится. А вот заполнение внутри получается каким то рваным.. Так и не понял пока почему. Может текучести какой не хватает или ещё чего. Или скорость большевата. Снаружи всё ровно вроде.
На каких параметрах лучше печатать? Пластик ПЛА, сопло 0,4. Какую ставить скорость печати/стен/заполнения и тд?

Из платы к моторчику 28byj-48 на ULN2003 получается отличный FAN_EXTENDER. Подключил через него вентиляторы обдува рампса и вентилятор обдува хотенда. И свет туда же. Да ещё и сразу со светодиодиками о включении. +-12В кстати пока взял прямо с кроватки под дравер второго экструдера. Потом может отдельно запитаю.
В итоге штатными функциями марлина настраивается: свет можно включать из меню; вентилятор хота отключается при температуре ниже 50; вентиляторы электроники отключаются через 60 секунд после остановки моторов или нагрева.
Кстати прошился на последний стабильный марлин.

Рампс всё таки закрепил на дно. Так горааааздо легче его обслуживать, но неудобно втыкать провод USB. Один раз воткнул и не вытыкаю. Далее возможено внедрение октопринта, тогда вообще будет пофиг. При желании, можно разместить плату на дне, но возле задней стенки, просверлить новое отверстие(или заранее спроектировать) и получить таки быстрый доступ к USB.
Ещё развёл платку для быстрого отсоединения хотэнда с вентиляторами. Может переделаю ещё покрасивше.

Хочется заиметь дно. Сегодня забрал из офиса домой, поиграться на выходные, с дном было бы спокойнее, что пока переносить - никакие провода снизу не зацепишь. Может вырежу потом из листа для моделирования. Или на резке лазерной надо будет заказывать...

Штатные воздуховоды конечно устроили подставу на пол дня:
Пробую печатать, вроде уже все косяки победил, простейшие мелкие плоские кружочки выходят. Ставлю печатать кубик. Печатает и где то на высоте 5мм выпадает в ошибку. До этого откалибровал ПИД и стола и хота. Подумал, что где-то накосячил. Ещё несколько раз откалибровал, тоже самое. Отключил ПИД, тоже самое. Уже во время печати полез под стол к рампсу с тестером и смотрю, что напруга на хоте есть. И тут до меня дошло, что вентиляторы слишком наклонены и обдувают его так сильно, что он себя нагревать не успевает... Ну теперь хоть знаю, что защита от перегрева работает....
Надо бы переделать на более узкие. Хотя наверное это уже сделаю вместе с переходом на вулкан.

Спойлер

[AKDZG]

Из платы к моторчику 28byj-48 на ULN2003 получается отличный FAN_EXTENDER. Подключил через него вентиляторы обдува рампса и вентилятор обдува хотенда. И свет туда же. Да ещё и сразу со светодиодиками о включении. +-12В кстати пока взял прямо с кроватки под дравер второго экструдера. Потом может отдельно запитаю.
В итоге штатными функциями марлина настраивается: свет можно включать из меню; вентилятор хота отключается при температуре ниже 50; вентиляторы электроники отключаются через 60 секунд после остановки моторов или нагрева.
Кстати прошился на последний стабильный марлин.

Нарисуйте схематично что куда подключать.
Получается очень бюджетный FAN_EXTENDER https://www.aliexpress.com/item/High-po ... 88770.html

[3D-SPrinter]

вентиляторы слишком наклонены и обдувают его так сильно, что он себя нагревать не успевает...

Значит нагреватель не 40 Ватт (бывают они всякие, в том числе бракованные). С нормальным нагревателем всё отлично работает.

[Alex Post]

Да не, скорее всего сопла были не на модель направлены, а на сам кубик. Два ветряка, да с двух сторон вполне способны 40вт победить, если тот без утепления.

[Alex Post]

Нарисуйте схематично что куда подключать.

Так вроде ж из описания лота даже понятно: внутри микрухи четыре мосфета, входы есть, выходы - тоже, земля общая. Входы вешаем на свободные пины на рампсе и прописываем их в соотв. местах прошивки. Я вот тоже накупил выносных модулечков с мосфетами, а сейчас думаю, может правда на один такой заменить...
P.S. Посмотрел даташит на эту ULN2003 - там этих каналов аж 7 (семь) штук! Но есть и нюанс - они не мосфеты Но для управления ветряками это фигня. Ток держат до 0.5а, напряжение до 50в. Управляются ttl уровнями.

[3D-SPrinter]

Два ветряка, да с двух сторон вполне способны 40вт победить, если тот без утепления.

Нее, не могут. Вот тут есть куча видео с работающим на 100% обдувом. https://www.youtube.com/channel/UC2Kc-V ... mybaQQF8rg

[sanders]

Alex Post писал(а): ↑Сегодня, 09:10
Два ветряка, да с двух сторон вполне способны 40вт победить, если тот без утепления.
Нее, не могут. Вот тут есть куча видео с работающим на 100% обдувом. https://www.youtube.com/channel/UC2Kc-V ... mybaQQF8rg

Принтер у меня первый. И до этого опыта печати небыло, так то может быть сразу догадался.
Первый раз "победил" - во время печати уменьшив скорость до 60%. На следующей печати изменил наклон немного и оставил скорость 100%, тк они действительно в максимальном наклоне дуют прямо на сопло. Сопло пока без утеплителя.
На счёт мощности нагревателя - не знаю как проверить, но ПИД настраивался без обдува, может с этим связано, типо обрезает мощность когда уже нагрелся?
Сейчас с отклонёнными слегка вентиляторами всё норм. ПИД включил обратно, температура стола и сопла стабильна. Ищу модели обдува с тонким носом под обычный нагреватель =) Те что распечатал оказались под вулкан, а он будет чуть позже.

И оставшийся из прошлого сообщения вопрос:
На каких параметрах лучше печатать? Пластик ПЛА, сопло 0,4. Какую ставить скорость печати/стен/заполнения и тд?

AKDZG писал(а): ↑Сегодня, 05:52
Нарисуйте схематично что куда подключать.
Так вроде ж из описания лота даже понятно: внутри микрухи четыре мосфета, входы есть, выходы - тоже, земля общая. Входы вешаем на свободные пины на рампсе и прописываем их в соотв. местах прошивки. Я вот тоже накупил выносных модулечков с мосфетами, а сейчас думаю, может правда на один такой заменить...
P.S. Посмотрел даташит на эту ULN2003 - там этих каналов аж 7 (семь) штук! Но есть и нюанс - они не мосфеты Но для управления ветряками это фигня. Ток держат до 0.5а, напряжение до 50в. Управляются ttl уровнями.

Каналов действительно 7шт, но плату разводить было лень, да и больше пока не нужно. Плюс уже даже со светодиодной индикацией работы канала.
Для управления использую пины сервы SERVO0_PIN, SERVO1_PIN, SERVO3_PIN

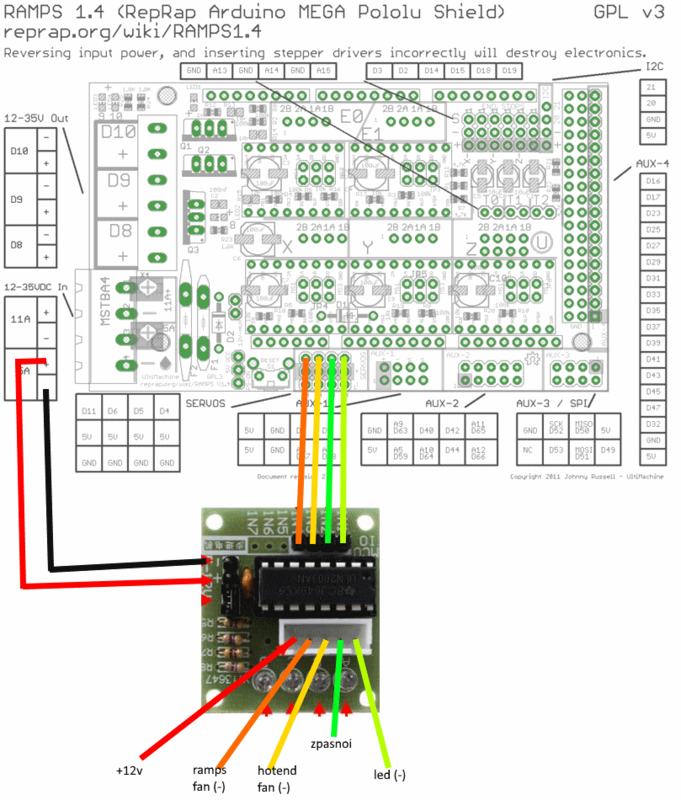

Схема подключения кривая косая, под спойлером. В чём их вообще рисуют красиво?

Обновил себе Марлин до последнего стабильного и код уже оттуда. Не проверял, есть ли это в штатной прошивке от Андрея.

Код: Выделить всё

#define USE_CONTROLLER_FAN
#if ENABLED(USE_CONTROLLER_FAN)
  #define CONTROLLER_FAN_PIN SERVO0_PIN  //FAN1_PIN  // Set a custom pin for the controller fan
  #define CONTROLLERFAN_SECS 60          // Duration in seconds for the fan to run after all motors are disabled
  #define CONTROLLERFAN_SPEED 255        // 255 == full speed
#endif
.....
#define E0_AUTO_FAN_PIN SERVO1_PIN   //-1
.....
#define CASE_LIGHT_ENABLE
#if ENABLED(CASE_LIGHT_ENABLE)
  #define CASE_LIGHT_PIN SERVO3_PIN        //4  // Override the default pin if needed
  #define INVERT_CASE_LIGHT false             // Set true if Case Light is ON when pin is LOW
  #define CASE_LIGHT_DEFAULT_ON false          // Set default power-up state on
  #define CASE_LIGHT_DEFAULT_BRIGHTNESS 255   // Set default power-up brightness (0-255, requires PWM pin)
  #define MENU_ITEM_CASE_LIGHT              // Add a Case Light option to the LCD main menu
#endif

Спойлер

[sanders]

Нарисуйте схематично что куда подключать.
Получается очень бюджетный FAN_EXTENDER https://www.aliexpress.com/item/High-po ... 88770.html

Главное что бы китайцы не прознали, а то тоже его по 300-500р начнут толкать =)

[kandrey]

sanders, А стол и хот на подключили через штатный разъем на рампсе? Не пропаивали? Дохлые они эти разъемы для 15А.

[AKDZG]

sanders, а 0,5А на канал не мало? Тут уже нужно внимательнее смотреть что написано на вентиляторе.

[sanders]

sanders, а 0,5А на канал не мало? Тут уже нужно внимательнее смотреть что написано на вентиляторе.

На обдуве электроники стоят 2 вента 60*60. На них написано 0.18А.
На обдуве хота один 30*30, там 0.13А.
Диоды - хз. повесил 5 секций по 3 диода.

Некоторые выходы сервы вроде поддерживают ШИМ. Те должно быть можно ещё и скорость регулировать.

sanders, А стол и хот на подключили через штатный разъем на рампсе? Не пропаивали? Дохлые они эти разъемы для 15А.

Пока в штатные разъемы. Пропаял их малость. Ключ штатный на стол уже заменил. Он сдох при первых экспериментах =)

[Alex Post]

Некоторые выходы сервы вроде поддерживают ШИМ.

Выходы servo все с ШИМом. Без аппаратного ШИМа очень геморройно сервами управлять.

[Alex Post]

а 0,5А на канал не мало?

Полуамперный вентилятор это надо постараться ещё найти. А вот ленту надо смотреть.

[schs]

Полуамперный вентилятор это надо постараться ещё найти. А вот ленту надо смотреть.

Всегда можно запаралелить паре каналов, всё равно 7 вряд ли потребуется.
