Напишу про те мелочи, которые я сделал со своим БП для нашего принтера.
Изначально цель была одна, это проверить и исправить "сюрпризы и косяки", которые наши восточные братья китайцы могут подложить.

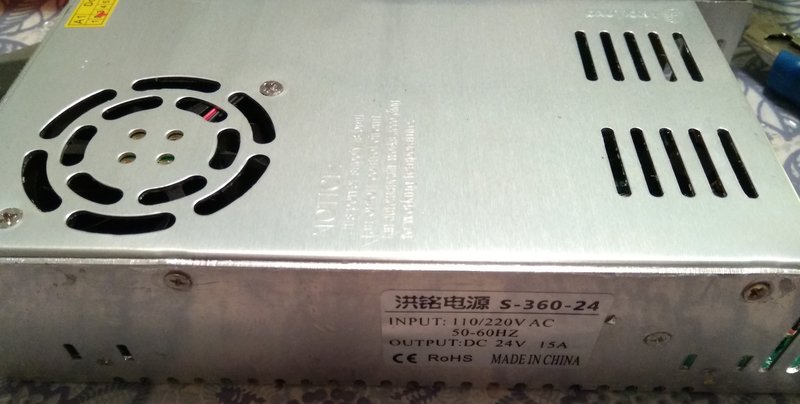

БП имеет маркировку S-360-24.
Спойлер
- Маркировка БП.

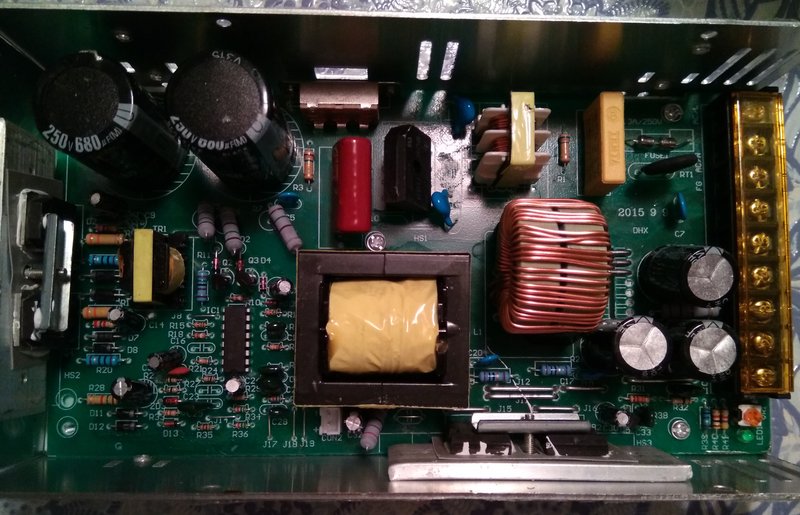

Общий вид платы:
Спойлер
- Плата_верх.
Топология - - полумост, ШИМ - TL494L, пара силовых транзисторов 2sd13009, силовые выпрямительные диоды S20LC200 - 2шт.

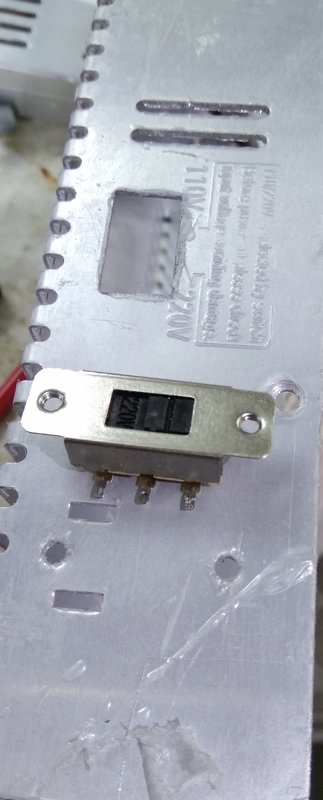

Как видно, у блока на борту имеется переключатель входного напряжения 110/220 Вольт. Скажу сразу, это для России не актуально, и более того, вредно. Я решил избавиться от него,
Спойлер
- переключатель 110/220

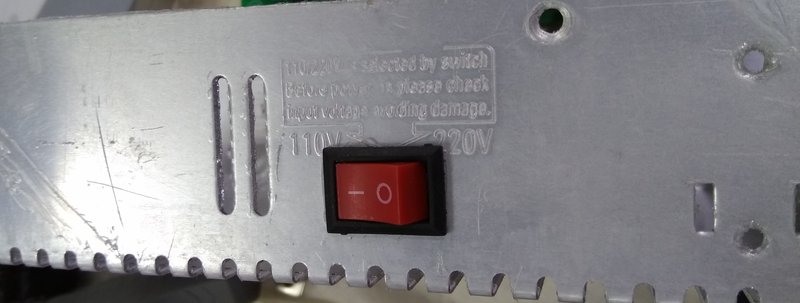

а расточив алмазным надфилем свободное отверстие решил занять более нужным выключателем питания.
Спойлер
- Выключатель питания

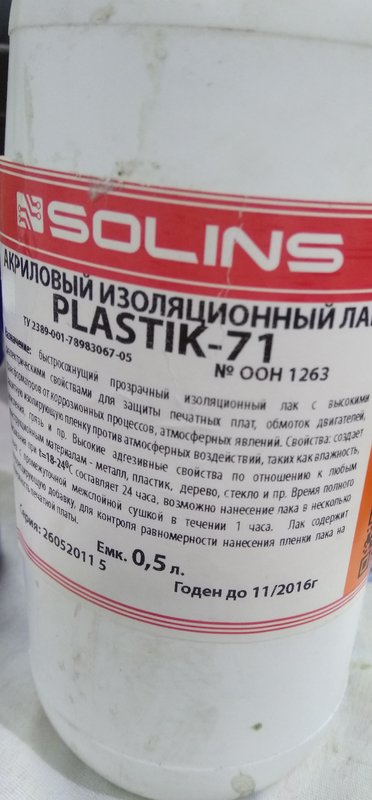

На плате был обнаружен дроссель, на котором обмотка шевелилась свободно, если её трогать пальцами, ясное дело такого допускать нельзя, было решено залить это дело лаком:
Спойлер
- лак

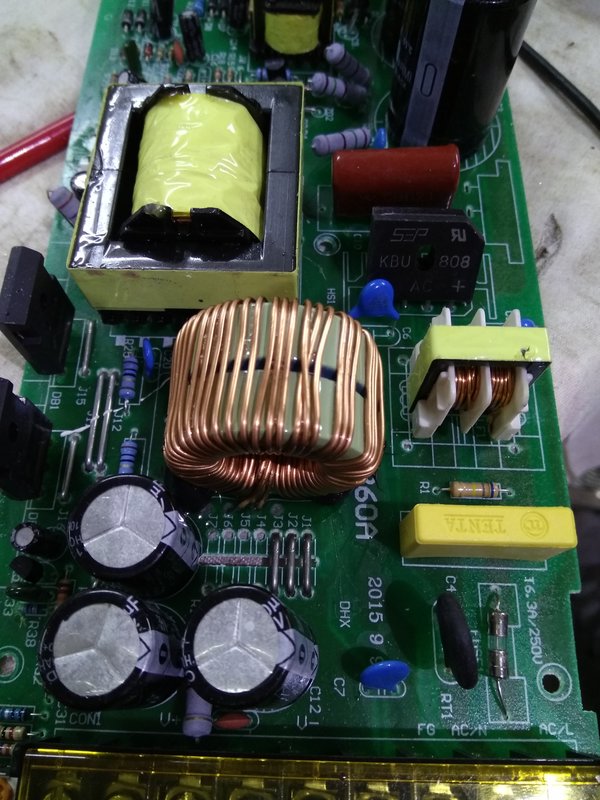

Теперь дроссель выглядит так, обмотка сидит надежно, да и на душе стало легче
Спойлер
- дроссель

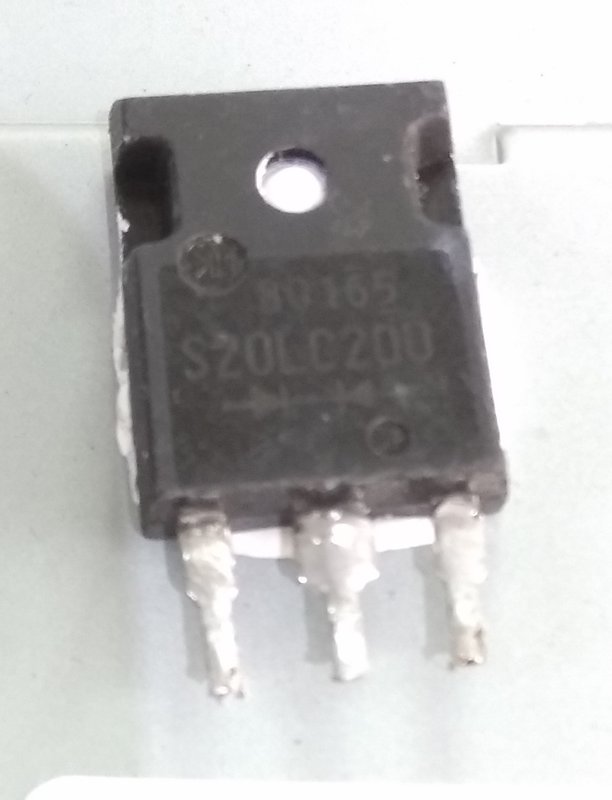

Далее мой взгляд пал на выходные диоды,
Спойлер
- диод родной
скажу честно, даташит я на них не нашел, но по обозначению и назначению это скорее всего серия UltraFast Diode 20A 200V. Ток мне не понравился (маловато будет
), да и маркировка не вызывает доверия, и я решил поменять их на FF60UP30DN.

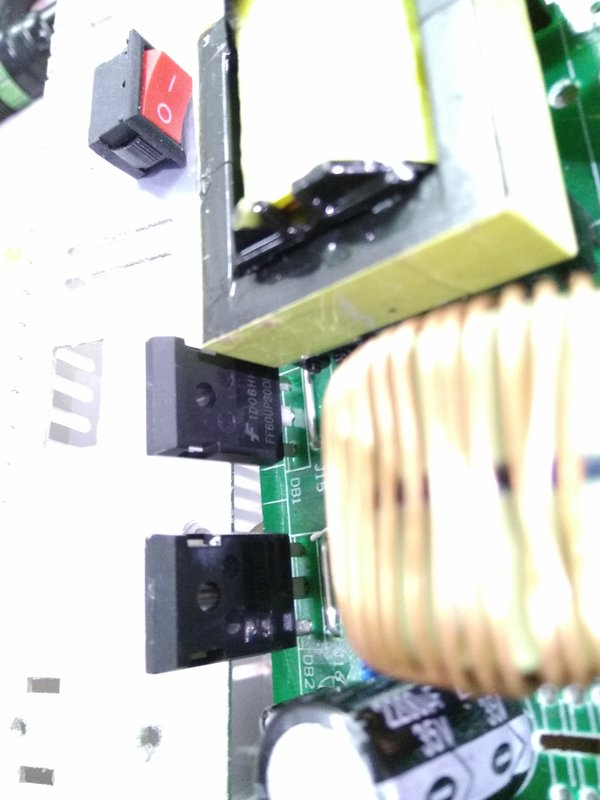

Спойлер
- upgrade
Почему эти? Потому что они используются в сварочных инверторах в "холодной части", соответственно выдерживают серьёзные постоянные и пиковые токи, а также имеют малое время восстановления. Ну и в добавок, они единственные у меня были в наличии в таком корпусе.

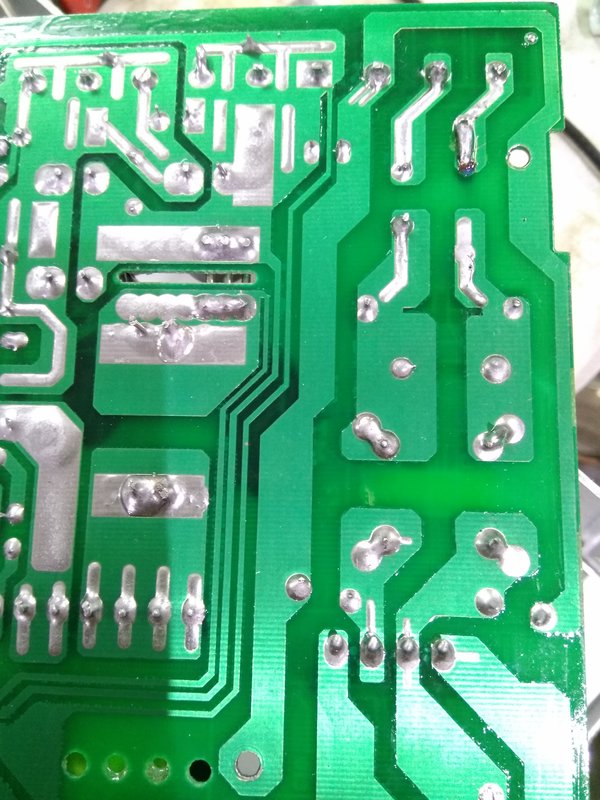

С обратной стороны платы было много высоко торчащих выводов компонентов, которые были безжалостно покусаны, припаяны провода для выключателя питания в разрыв предохранителя и также была покрыта лаком вся плата со стороны дорожек.
Спойлер
- вверху справа место впайки синего провода
Еще из обязательных операций, нужно снять термопрокладки с транзисторов и диодов, очистить это все от китайской термопасты, намазать КПТ-8 с ОБОИХ сторон термопрокладки и собрать, улучшение температурного режима главных компонентов гарантировано.
В планах поменять вентилятор на более тихий, запитать его от DC-DC 24-12 Вольт и поставить модуль терморегулятора от старых комповых блоков питания ATX.
