Покажи свой скан и комплект оборудования

Модераторы: jamoro, DenKor

DenKor
Сообщения: 131
Зарегистрирован: 14 янв 2019, 18:52
Имя: Денис
Поблагодарили: 20 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение DenKor » 28 май 2019, 07:54

Ninznak писал(а):
27 май 2019, 17:46
Как у Вас процесс сканирования? Мелкие детали еще не пробовали?
Мелкие ещё не пробовал. Таблицу пока что так и не сделал. К сожалению времени не хватает.
Вчера пробовал сканировать защитную каску, всё отсканировал, выровнял вручную по меткам (на автомате он начал в какой то момент путаться). Ну и после выравнивания, во время процесса склейки софт вылетел не сохранив результаты сканирования.
В общем перед склейкой желательно сохранять результаты 😀

DenKor
Сообщения: 131
Зарегистрирован: 14 янв 2019, 18:52
Имя: Денис
Поблагодарили: 20 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение DenKor » 28 май 2019, 12:38

Только что специально попробовал. Взял проектор, перед ним на пластилин закрепил линзу +2 для более близкой фокусировки. Таблица 120мм.
До закрепления линзы RMS было 0.28. Подвинул систему с линзой ближе к таблице (для фокусировки) и RMS стало 0.27 . Получается, что внешняя линза не очень сильно влияет на процесс калибровки.
Скан выглядит вот так:
Спойлер
Детализация не очень, но нужно понимать, что это всё ещё 120мм таблица, хоть и с более близкого расстояния. Расстояние до объекта порядка 30см. Если поставить другую линзу, что бы проекция была чуть больше монеты, то получится вообще супер. Здесь же у меня размер проекции такой, что бы сканировать объект 10см длинной.
Когда будет больше свободного времени постараюсь сделать маленькую таблицу для полноценного теста.

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 28 май 2019, 13:12

DenKor писал(а):
28 май 2019, 12:38
но нужно понимать, что это всё ещё 120мм таблица
Ну тут, IMHO, даже мучиться не стоило бы... т.к. везде пишется, что размер таблицы должен быть "адекватен" сканируемому объекту (или меньше объекта - в этом случае его сканировать частями).


А я себе вчера, наконец-то, сделал более крупную таблицу 110мм (по листу А4 на каждую сторону), после этого чемоданчик от фена стал "влезать в кадр" уже почти наполовину... и всплыла другая проблема - каждый скан содержал примерно 5-6 миллионов треугольников - и 8Гб памяти были "прям на пределе"... уже при 6-ти сканах... пришлось запускать упрощение, в результате стало 2-4 миллиона на скан:
Сканы и результат слияния
Статистика

DenKor
Сообщения: 131
Зарегистрирован: 14 янв 2019, 18:52
Имя: Денис
Поблагодарили: 20 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение DenKor » 29 май 2019, 09:12

Вчера отсканировал каску. На этот раз перед слиянием на забыл сохраниться и как оказалось не зря. Программа опять вылетела.
Проектор LG PF1500G, камера RisingCam e3ispm03100kpa, калибровочная таблица 120мм, RMS=0.28.

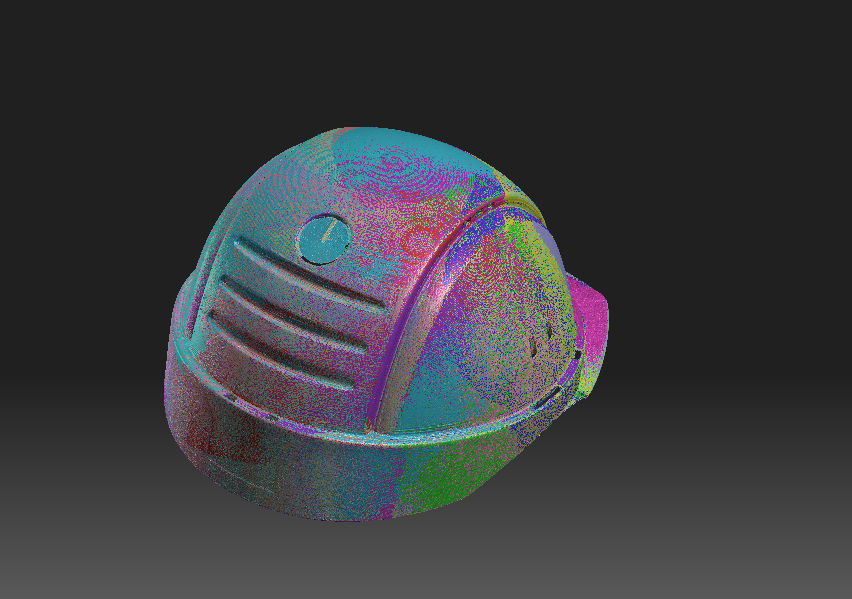

22 скана по 24 патерна (режим скорость), слил с параметрами 1500:2. Время сканирования 15 минут. Время склейки сканов 1.5 часа :( Время слияния 7 минут.
Спойлер

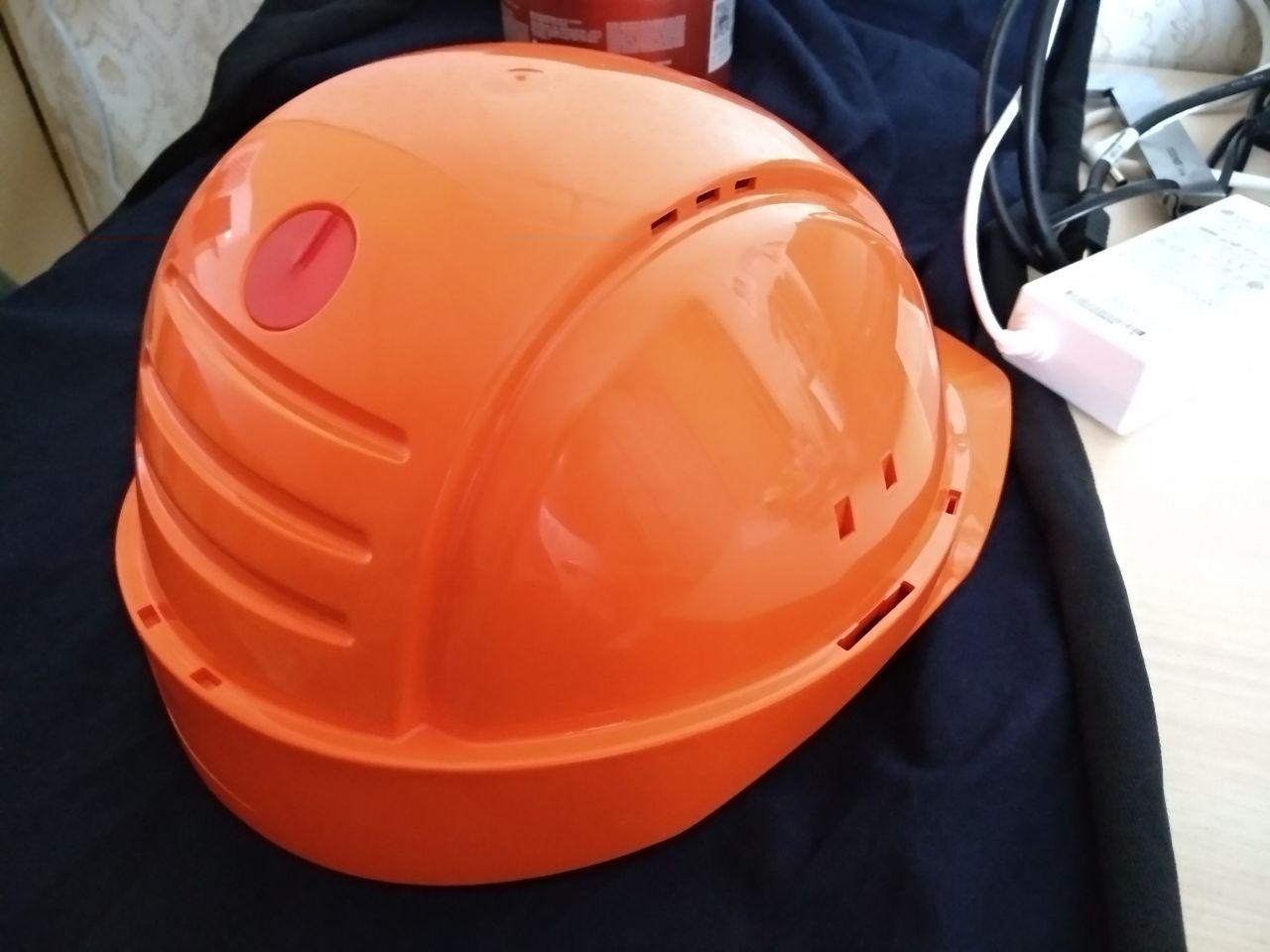

Сам объект:
Спойлер

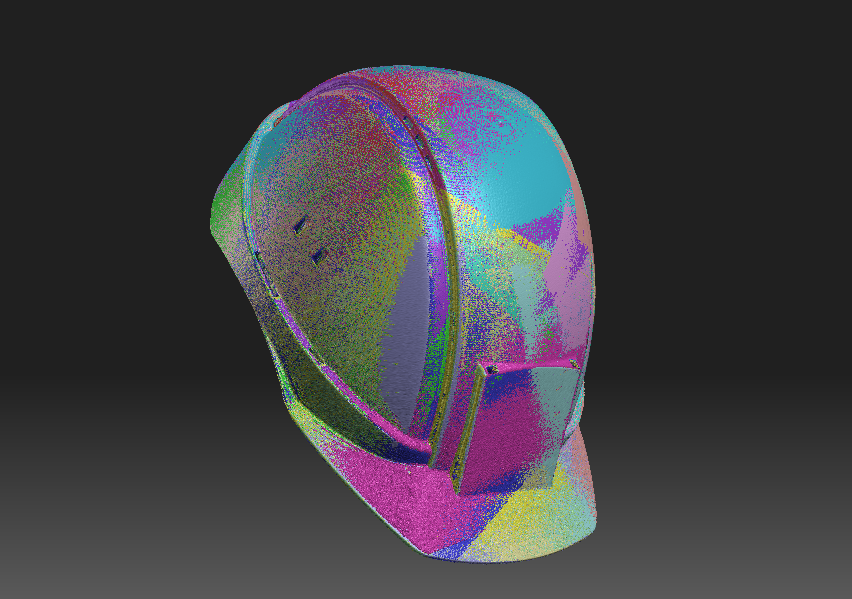

Т.к. объект глянцевый, то в углах есть волны, возникающие из-за переотражения проекций и они "шумят". Здесь это хорошо видно:
Спойлер
Можно попробовать либо заматовать объект шкуркой или использовать детскую присыпку, специальную краску и тд.
Если кому то нужны исходники или уже слитый скан - скажите, выложу в обменник.

porex
Сообщения: 53
Зарегистрирован: 01 авг 2018, 09:00
Имя: Александр
Откуда: Ростов-на-Дону
Благодарил (а): 3 раза
Поблагодарили: 9 раз
Контактная информация:

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение porex » 29 май 2019, 10:45

DenKor писал(а):
29 май 2019, 09:12
калибровочная таблица 120мм, RMS=0.28.
Калибровочная таблица какая? У меня как один раз получился RMS 0.2 и все, теперь меньше 0.35 не могу выжать
Сканер: проектор Benq mw526e, камера Toupcam ucmos03100kpa, объектив AZURE-1218M3M
Telegram чат по 3D сканированию https://t.me/Scanner_3D

DenKor
Сообщения: 131
Зарегистрирован: 14 янв 2019, 18:52
Имя: Денис
Поблагодарили: 20 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение DenKor » 29 май 2019, 13:30

porex писал(а):
29 май 2019, 10:45
Калибровочная таблица какая?
Я её тут ранее выкладывал. Печать выполнена в рекламной мастерской на пленке. Качество так себе. Пленку наклеил на два куска стекла 8мм. Угол выставляю по слесарному угольнику. Но бывает, что верх немного заваливается относительно низа. Приходится использовать пластилин для фиксации 😁
В общем костыли. Надо сделать нормальную рамку для фиксации стёкол.

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 11 июн 2019, 22:49

DenKor писал(а):
29 май 2019, 13:30
Печать выполнена в рекламной мастерской на пленке. Качество так себе.
А вот интересно - если заказать лазерное выжигание на белой (или серой) ДСП - может удобнее для больших таблиц выйдет?

DenKor
Сообщения: 131
Зарегистрирован: 14 янв 2019, 18:52
Имя: Денис
Поблагодарили: 20 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение DenKor » 16 июн 2019, 09:28

OBN_RacerMan писал(а):
11 июн 2019, 22:49
А вот интересно - если заказать лазерное выжигание на белой (или серой) ДСП - может удобнее для больших таблиц выйдет?
Для больших думаю будет удобнее. Но надо пробовать. Опять же большие - это какие ? 400мм и более ?

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 16 июн 2019, 12:15

DenKor писал(а):
16 июн 2019, 09:28
Опять же большие - это какие ? 400мм и более ?
Я думаю, что это от 200мм и выше. Ведь на обычном "домашнем" принтере формата А4 более 120мм уже не выйдет сделать (если только не состыковывать каждую половинку таблицы из нескольких принтов). А уж если заказывать где-то - то можно и на лазер.

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 20 июн 2019, 15:22

Сделал полный скан "мышки". Финальный вариант в формате obj можно скачать, если кому интересно, отсюда. Но файл "как есть", поэтому весит прилично - 284Мб. А файл проекта вышел в 2Гб (компу 8Гб мозгов не хватало.. "свопил" по чёрному)
Камеры - YW500U3М в разрешении 2592x1944; объективы ZLKC HM1214MP5; проектор Byintek UFO R9; таблица 50мм; софт - HP3Dscan Pro 5.60; режим сканирования - качество (60 паттернов)

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 02 июл 2019, 16:07

Тут проскакивала очередная иконка в литьё (размер 56х45мм)
Оригинал
Решил отсканировать - оно, конечно, лучше, чем в прошлый раз.. но есть ещё куда стремиться :D :
"Копия"
Камеры - YW500U3М в разрешении 1920x1080; объективы ZLKC HM1214MP5; проектор Byintek UFO R9; таблица 50мм; софт - HP3Dscan Pro 5.60; режим сканирования - качество (60 паттернов)

Аватара пользователя
Alex Post
Сообщения: 5471
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 249 раз
Поблагодарили: 563 раза
Контактная информация:

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Alex Post » 02 июл 2019, 17:13

OBN_RacerMan писал(а):
02 июл 2019, 16:07
но есть ещё куда стремиться
Круто! Даже узоры на угловых "кругах" отснял. Ещё раз повторюсь: как для FDM - качества более чем достаточно. Да и для DLP в принципе тоже...
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 05 июл 2019, 17:41

Дело было вечером, делать было уже нечего... :D

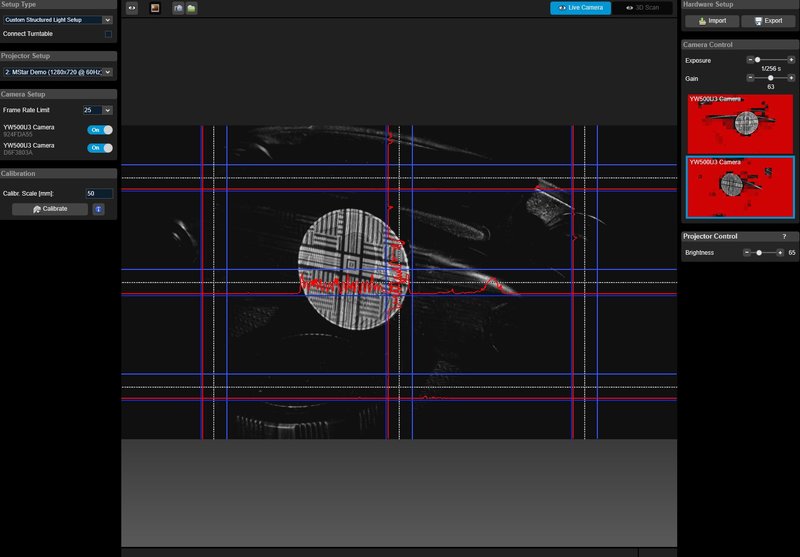

Поставил линзу перед проектором (самую обычную, от "третьей руки"). Удалось подобрать более менее приемлемое расстояние, чтобы я смог сфокусироваться на обычной дистанции 250-300мм. А далее, сделал скан двумя камерами без калибровки (точнее, калибровка была сделана ранее, без линзы и по крупной 50мм таблице). Одна камера такого не пережила бы (искажения формы просто дикие), а вот композитный режим переварил, и очень даже классно. Видео позже выложу. А пока немножко картинок:

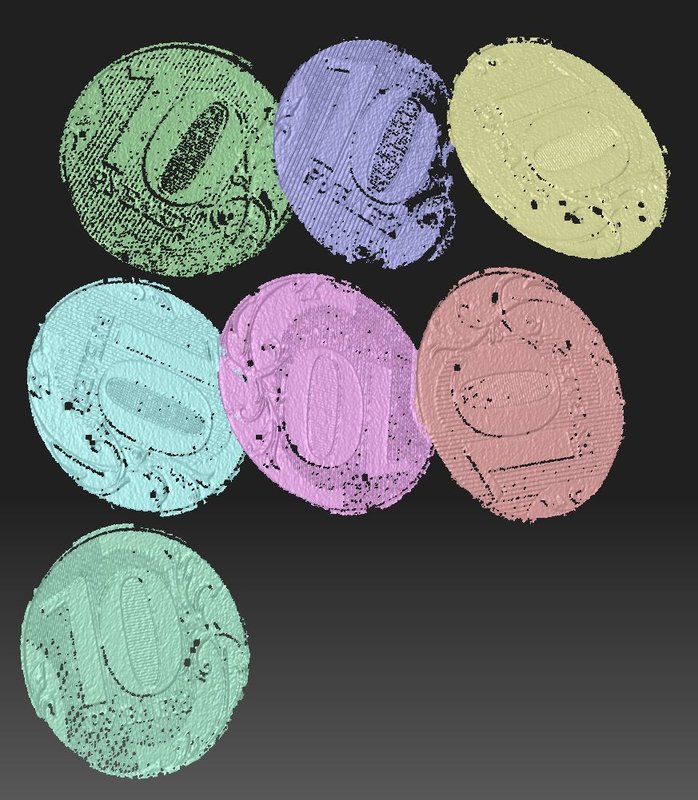

Сканы аверса, полученные с линзой и двумя камерами

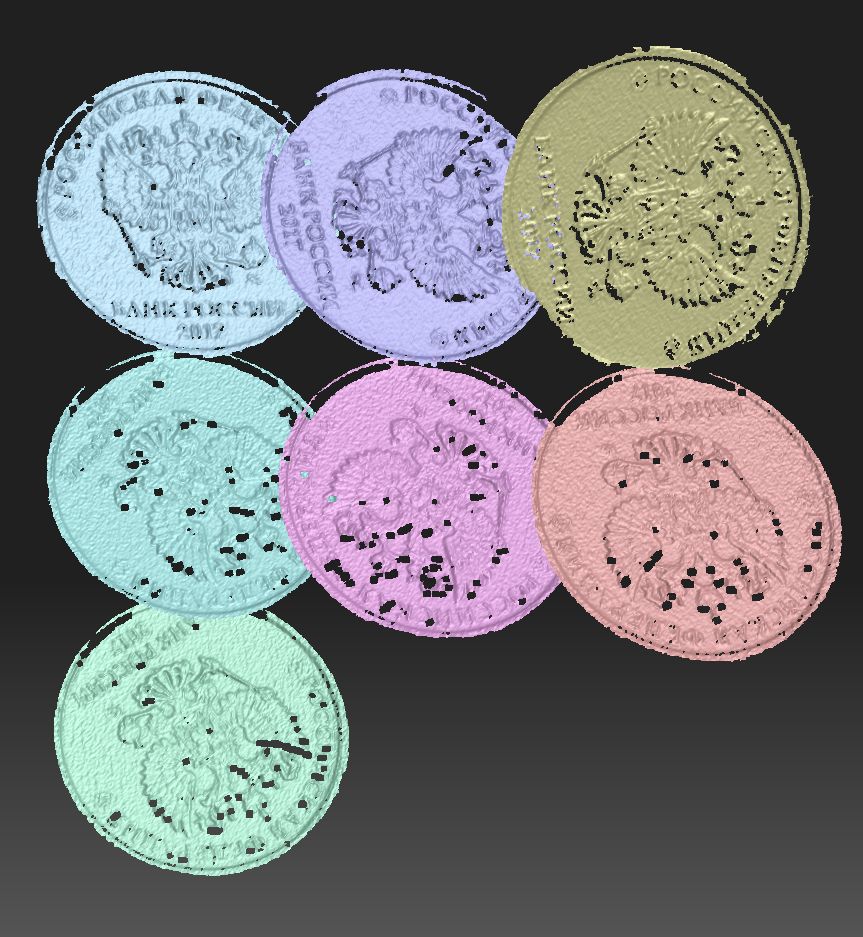

Сканы реверса, полученные с линзой и двумя камерами

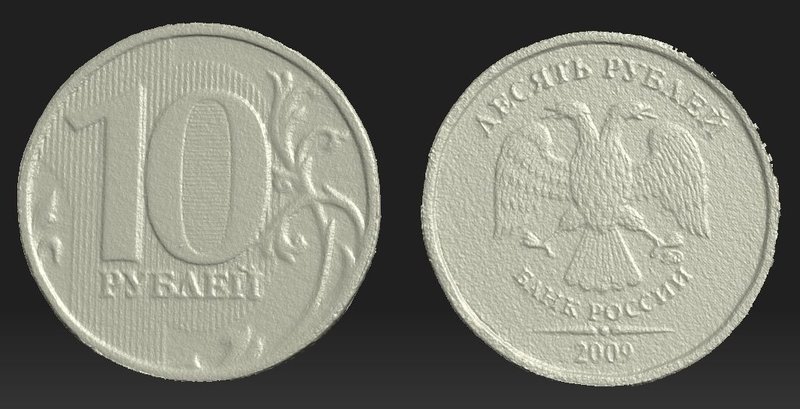

Слияние сканов монеты с линзой
В на полосках центре ноля уже начинает прорисовываться скрытая надпись "десять рублей"

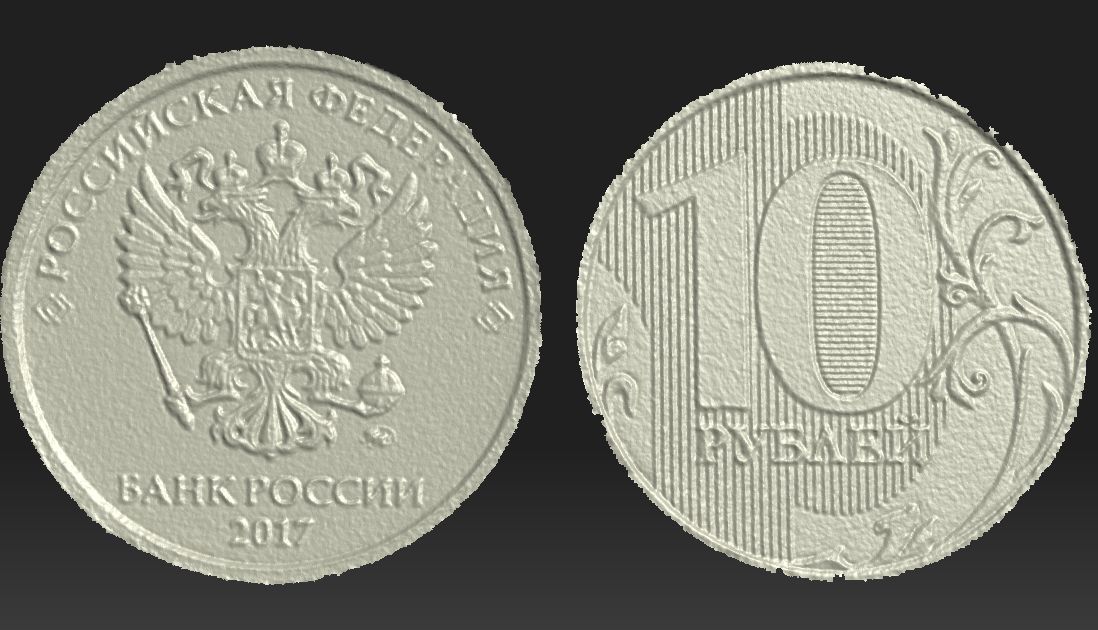

Слияние сканов монеты без линз, одной камерой (калибровка по 30мм таблице)
P.S. Не обратил внимания, что монетки использовались разных серий выпусков... с различающимся дизайном (какую из кармана вытащил в тот момент - ту и "оприходовали")
Как-то так "виделось"
Кто хочет сам повертеть-покрутить - вот оригинальный скан (для HP3Dscan - в архиве 38Мб)

Сканирование было в разрешении 1280х720 (хотел прикинуть, чего ожидать от почти приехавшей высокоскоростной камеры)

Аватара пользователя
OBN_RacerMan
Сообщения: 340
Зарегистрирован: 20 фев 2017, 22:01
Имя: Андрей
Откуда: Обнинск
Благодарил (а): 16 раз
Поблагодарили: 41 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение OBN_RacerMan » 20 июл 2019, 21:05

Не совсем про сканирование :D
Проапгрейдил-таки я, досрочно, свой старенький комп.
Ну и, конечно, захотелось проверить, как откроется файл со сканом чемоданчика (выше выкладывал), которому на старой конфигурации практически не хватило 8гб памяти, и комп всё время тарахтел диском:
Теперь занято всего 5,7Гб оперативки
Можно уже будет сканировать "объёмистые" вещи с сохранением хорошей детализации.
P.S. Правда цена апгрейда лишь немногоим меньше суммы, затраченной мной на проектор и 5 камер с 3-мя объективами.....

Ninznak
Сообщения: 91
Зарегистрирован: 18 янв 2017, 19:36
Имя: Александр
Благодарил (а): 6 раз
Поблагодарили: 9 раз

Re: Покажи свой скан и комплект оборудования

Непрочитанное сообщение Ninznak » 21 июл 2019, 14:58

Наконец руки дошли протестировать камеру с глобальным затвором и матрицей Sony разрешением 2.3 мегапикселя, монохромную. Так как второй камеры у меня нет, пришлось все на софте Давида делать. На мой взгляд детализация получается лучше чем на цветных 3.1 мп, только тут конечно вопрос цены, мне камера досталась за 20тыс, а так новая на этом же сенсоре от 45 в Китае, от производителя в Германии около 50. В оригинальном Давиде походу стат похожие камеры, во всяком случае указывается разрешение 2.3 мп так же, вот и ответ почему у нового сканера такая цена, 100тыс это только камеры
Снимок экрана 2019-07-21 в 14.49.43.png
Снимок экрана 2019-07-21 в 14.49.43.png (343.08 КБ) 171 просмотр
Снимок экрана 2019-07-21 в 14.48.09.png
Снимок экрана 2019-07-21 в 14.48.09.png (530.34 КБ) 171 просмотр
