Собираю СПринтер 233. AKDZG

[Revenger]

Ибо не вижу смысла от добра добра искать.

Просто понимать новую, хоть и похожую прошивку сложно. Тут с одной два дня убил на концевики и шаги, а тут по другому и в других строчках (чаще просто визуально запоминал куда влазил).
Но попробую. Пока на тестовую мегу залил, смотрю как под себя чуть подработать (энкодер наоборот крутится и т.п. мелочи, типа пунктов меню включения подсветки).

[3D-SPrinter]

Я только ЗА творческий подход, но в моём понимании надо двигаться поступательно. Сначала сделать по отработанной схеме, а потом её модернизировать.

[Revenger]

Заливаю ))

п.с. Может кто подсказать (в соседних ветках http://3deshnik.ru/forum/viewtopic.php? ... 5042#p5033 нафлудил уже, но бестолку) - в программе как стол правильно выставить, чтобы детальки не были отзеркалены?

[3D-SPrinter]

Я в основном Курой пользуюсь, там, вроде, нет проблем. Надо только габариты в настройках принтера указать.

[Revenger]

Я ступил... привык использовать эндмин..как на пруше. А надо У-макс, тогда в программе и не надо стол вертеть.
теперь в марлине пытаюсь что-то под себя сделать, а оно у меня то не туда едет то не срабатывает... п.п.ц. короче. Чуть не разбил уже его.

[AKDZG]

Revenger, просмотрите весь канал от экструдера до сопла. Скорее всего где-то перегиб, не соосность отверстий или пробка на прутке попадает на стык.

[Revenger]

Без сопла пруток проходит легко. Я писал, что заменил термобарьер на сквозной уже, до сопла, но толку в общем то ноль. С марлином попробовать не получилось вообще, т.к. я не смог даже в нужном направлении ехать хотэнд.
Завтра залью репетир и буду дальше разбираться с экструдером. Попробую температуру увеличить или вулкан поставить.

[3D-SPrinter]

Как подключить моторы X-Y написал вот тут http://3deshnik.ru/forum/viewtopic.php? ... 5080#p5080 .
И опять же рекомендую не трогать прошивку, а настроить всё переворачиванием разъёмов моторов и правильной запайкой концевиков на замыкание при нажатии.

[polsa]

Прилетел ко мне столик алюминиевый для 233. Оказывается у него все контакты на лицевой стороне. На обратной стороне он не окрашен.

И как ты его смонтировал? алюминиевой стороной к экструдеру или к столу? Есть разница от того как смонтируешь?

[AKDZG]

polsa, контактами вниз. Греет нормально. Печатаю на стекле. Проблем нет

[Revenger]

А я наслушался, что надо ТОЛЬКО дорожками к стеклу.. поставил чтобы красиво было (буковки сверху)... Реально провода мешают.
Когда победЮ печать, переверну. Сделаю как на прюше (там от китая был с алюминием и всё прекрасно работает не первый год) моей, зенковки в алюминии и болты с потаем.

[AKDZG]

Поставил 811 движки. Vref остался от 4401 и равен 1В. Кто-то скажет, что с таким Vref 2,5А движки с места не сдвинутся , но теория теорией, а на практике принтер отпечатал уже 7 часов без проблем. Температура двигателей не более 40 градусов на ощупь. Своей цели по снижению температуры двигателей я добился. По звуку они чуть тише , чем 4401, но низкочастотные вибрации на корпус принтера повысились, как мне кажется - чувствую вибрации на столе.

[AKDZG]

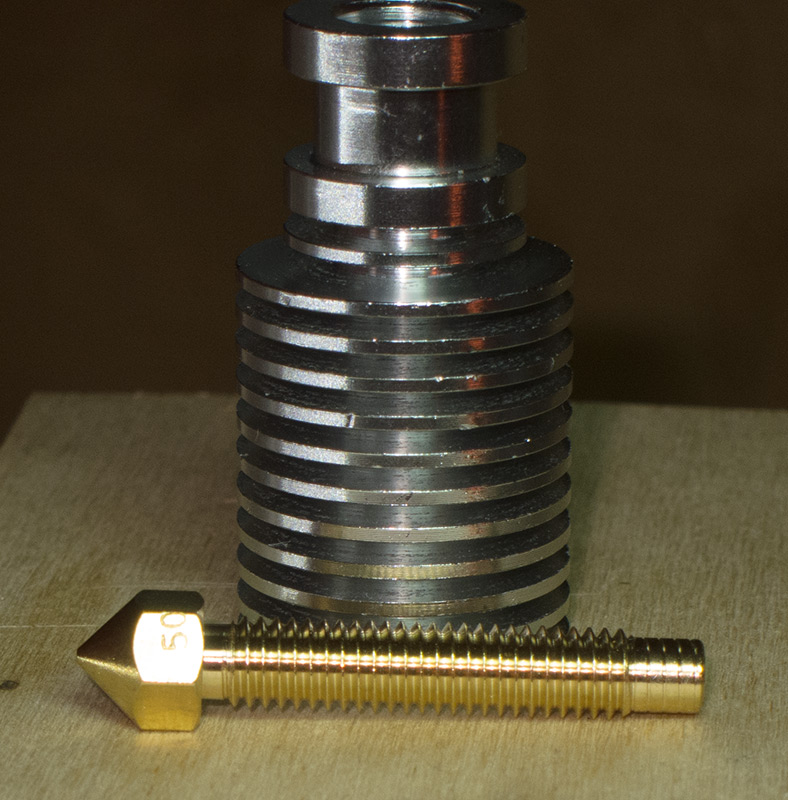

Захотел я поставить в хот длинное сопло. К нему пришлось покупать радиатор с отверстием M6. Решил, что раз нет стыков, то и плавность повысится.

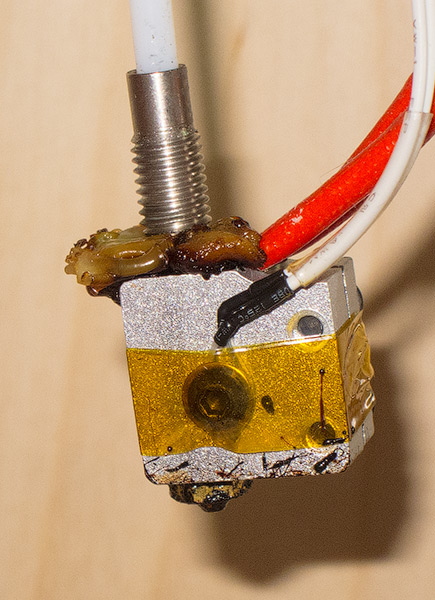

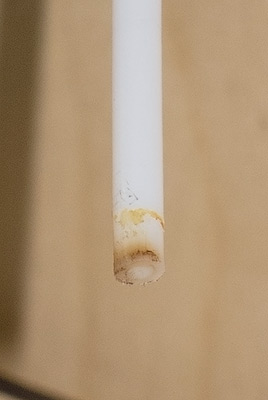

Разобрал старый хот с Volcano

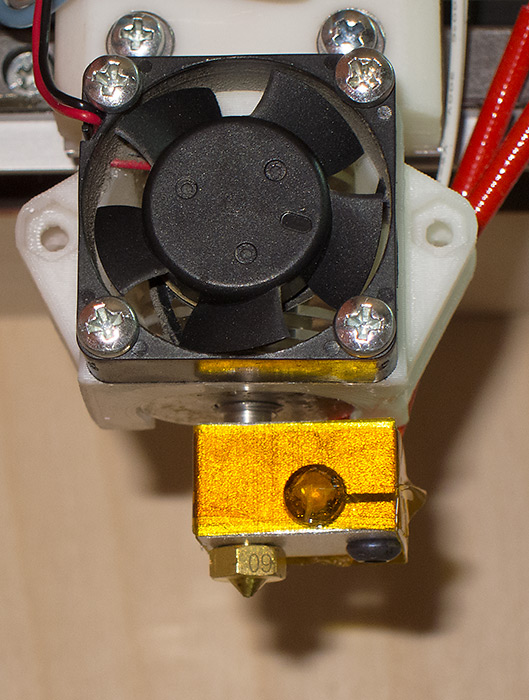

И собрал новый


Выглядит красиво Включил нагрев. Выдавил 5 см и экструдер застучал Пруток не вперёд, не назад не движется.
Отложил пока это сопло. Не знаю в чём там дело. Может оно забилось сразу? Микро свёрлышки в сопло входят свободно. Да, и ещё радиатор сильно нагревается. Возможно из-за не качественного алюминия плохой теплоотвод из зоны пробки и она сильно разрастается.

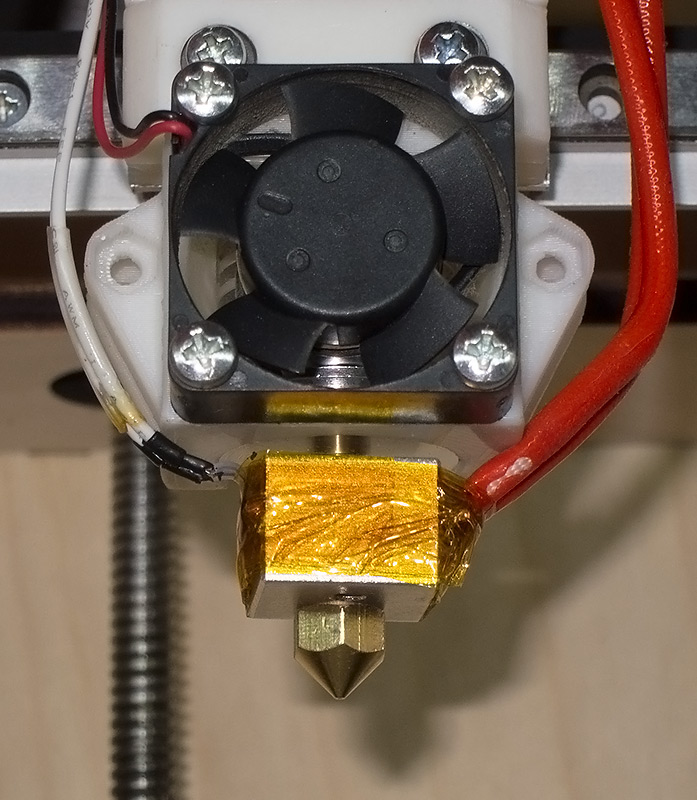

Собрал v6


Качество укладки слоёв кажется немного более аккуратное, по сравнению с Volcano.

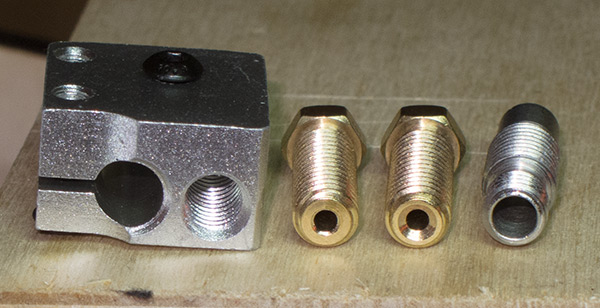

Осталось заменить одну закусывающую каретку и найти чёткие сопла. Мне даже попалось одно не плохое для Volcano, но на просвет отверстия смещены, поэтому не стал его ставить


[Revenger]

Мне даже попалось одно не плохое для Volcano, но на просвет отверстия смещены, поэтому не стал его ставить

А что даёт смещение отверстия на просвет? В смысле если оно не совпадает с тефлоном, то это наверное только проблема с "попаданием" пластика при заправке? Или в процессе печати на что-то влияет?

Не знаю в чём там дело. Может оно забилось сразу?

Сомневаюсь... мне "стук экструдера" уже снится.. при чём без всяких таких сопел. Наверняка пробка. Я вчера v5 пробовал.. Так вот чтобы поток получше пошел я снял кулер и через минуту-другую пробка поднялась и... еле выдрал прутОк потом.

[AKDZG]

А что даёт смещение отверстия на просвет?

Так ступеньку даёт, которая напрягает экструдер. Я смотрел в хотэнд до установки тефлона. Так сразу видно косые отверстия.

Наверняка пробка.

Тоже так думаю. Радиатор уж очень сильно грелся. Может потом ещё полирну отверстие.
