PetPull - cтанок для производства филамента из PET бутылок

[Robert Sa]

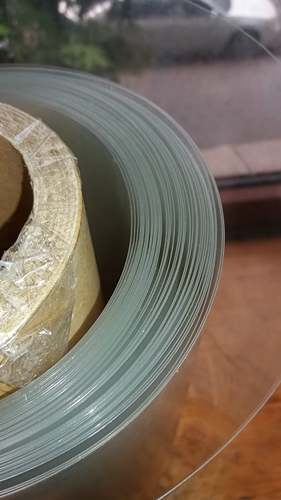

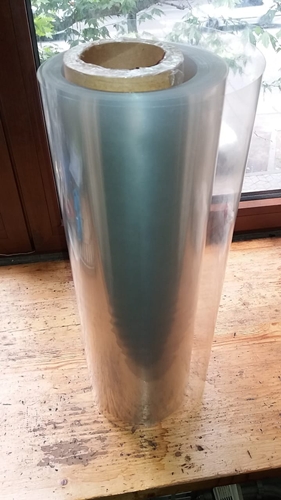

Нашел у нас в городе завод по производству ПЭТ пленки, веду тесты!
взял первые 20м, ширина 500мм толщина 0,25мм
цена 3.53$ за 1кг , всего 3450гр рулона

[DjFuntik]

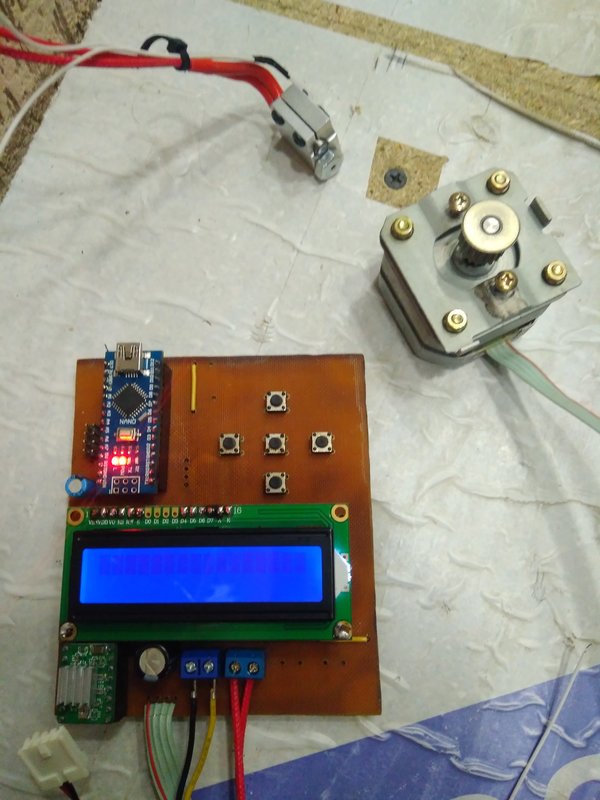

Приветствую всех, вот и я дожил до первого запуска контроллера...
Прошивал прошивкой "2020.04.27_StanokDlyaPET_Butilok.ino.eightanaloginputs.hex", при прошивке указывал "Nano" (в репозитории указано "Firmware ШИТЬ как NANO! Для тех кто еще не менял загрузчик"), я шил первый раз! На плате установлен Atmel 328-й!! Сама плата самодельная с репозитория. При включении двигатель немного тарахтит, на контроллере горят первые 2 светодиода, третий моргает, на дисплее только квадратики.... в чём может быть проблема??? Второй нагреватель и датчики пока не подключал, оно и без них должно что-то показывать, а у меня первая строка квадратиков и всё! Питаю от компьютерного БП.

потыкал кнопочки - в общем там жизнь какая-то ведётся - моторчик жужжит, но не движется (наверно ток на драйвере выставлять надо), на ардуине светодиоды перемыргивают...

[Alex Post]

завод по производству ПЭТ пленки, веду тесты

Нужно приспособу делать, чтоб рулон на микрорулончики нарезАть.

[sergeyl]

на дисплее только квадратики...

Очень похоже, что 5(R/W) нога дисплея висит в воздухе её на землю посадить надо. По включению видно, что экран запускается, а запись в него не идёт. Перемычку, т.е "0" сопротивление не забыли впаять? да и залипы не плохо бы проверить. Я у себя такое же получал, но мне ещё пришлось контрастность через подстроечник подключить, на моём старом 1602(ему лет 20) уровня с ардуины, что по умолчанию стоит не хватает.

[Zneipas]

При включении двигатель немного тарахтит, на контроллере горят первые 2 светодиода, третий моргает, на дисплее только квадратики.... в чём может быть проблема???

Плата судя по всему прошита. С ней все нормально. Два горящих светодиода это питание и автозапуск, моргающий раз в секунду - отсылка данных в порт.
Ваш дисплей судя по всему находится в режиме самотеста ибо горит только верхняя строка. Такое бывает при отсутствии контакта дисплея к ардуино. Рекомендую на выключенном контроллере прозвонить 10 дорожек от ардуино до дисплея. То есть тыкать щупами именно в точки припайки пинов, сверху плат модулей.
То есть
GND- GND
Aref - VCC
D9 - Kontr
D8-RS
GND - R/W
D6 - E
D2-D4
D3- D5
D4-D6
D5-D7
Слева порты ардуино, справа - порты экрана.
Все должно звониться.
Когда закончите - пишите.

[Robert Sa]

завод по производству ПЭТ пленки, веду тесты

Нужно приспособу делать, чтоб рулон на микрорулончики нарезАть.

прежде чем такое придумать надо было убедиться что это бутылочный пэт, он оказался совершенно не бутылочным:)) При Т 80 он уже превращается в нечто тягучее и практически нет никакой термоусадки:)
Завтра едем на завод уже к директору, разбираться что за полимер нам продал их клиент который клянется что это пэт:) потеря 10$ не велика, цель осталась без выполнения, так что завтра на завод:))

[radetskey]

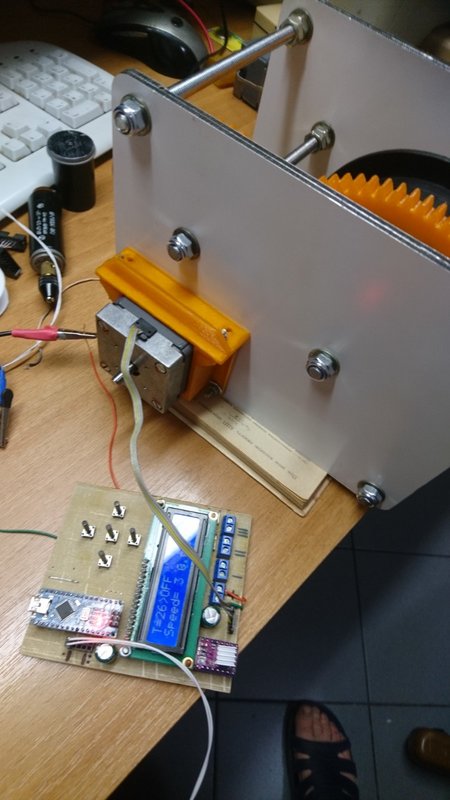

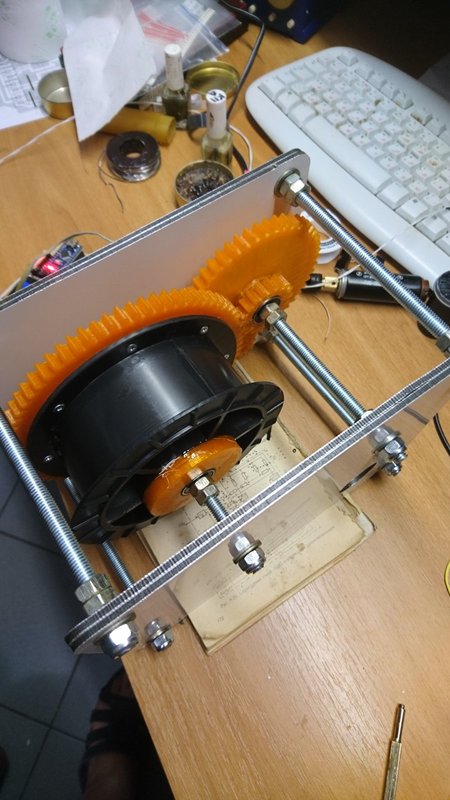

Предсборка

[Zneipas]

Экран так и не починился?

[DjFuntik]

Экран так и не починился?

Поздно было, когда ответ увидел, оставил на следующий день. Как с работы приду, буду проверять...
Надо обратку отмыть от флюса и сфоткать, может тут увидят какой косяк, а то своих глаз уже не хватает.

[DjFuntik]

Была повреждена дорожка D8-RS, протравилась сильнее чем нужно, после залуживания была похожа на целую, но под лупой разглядел разрыв.... восстановил, дисплей заработал! Не могу контрастность настроить.
Наблюдаются какие-то глюки с клавиатурой... установлены SMD резисторы 4.7к (472), но все звонятся как 3.96к, это сильно критично? и по ходу кнопки протезные, взял с разбора с телеком и мониторов, видать фиговенькие - сопротивление у них большое при замыкании, аж до 300-500 Ом

[Rubistar]

установлены SMD резисторы 4.7к (472), но все звонятся как 3.96к, это сильно критично? и по ходу кнопки протезные, взял с разбора с телеком и мониторов, видать фиговенькие - сопротивление у них большое при замыкании, аж до 300-500 Ом

Может тестер "привирает"? Попробуйте померить выводные сопротивления с малым разбросом от номиналов.

[DjFuntik]

Тестер вполне может - крона подсевшая! счас поменял все кнопки, появился отклик, но не всегда с первого раза реагирует как-то, но уже можно по меню полазить!
Теперь надо будет ток на мотор выставлять. А как? Какова методика? Вообще первый раз на столько разнообразный проект реализую, с движками дела не имел ни разу.
Кстати, если регулировать скорость вращения на контроллере, движок должен крутиться без подключенных датчиков и нагревателей? А то у меня просто жужжит с разной интенсивностью в зависимости от значения скорости... движок EM-257 с принтера, ток по даташиту вродь 0.7А, потянет такой в данную конструкцию?

[Rubistar]

Тестер вполне может - крона подсевшая!

Вот и я про то...

Теперь надо будет ток на мотор выставлять. А как? Какова методика? Вообще первый раз на столько разнообразный проект реализую, с движками дела не имел ни разу.

Ну примерно можно так https://youtu.be/rFElvcnMShU

Кстати, если регулировать скорость вращения на контроллере, движок должен крутиться без подключенных датчиков и нагревателей? А то у меня просто жужжит с разной интенсивностью в зависимости от значения скорости... движок EM-257 с принтера, ток по даташиту вродь 0.7А, потянет такой в данную конструкцию?

вместо датчиков впаяйте 100к иначе будет вылазить ошибка. Обмотки ШД правильно подключили? А по поводу потянет-не потянет ничего сказать не могу сам еще собрать никак не могу. Все детали жду

[DjFuntik]

Обмотки ШД правильно подключили?

Ну их 4 и они все шлейфом идут, тут всего 2 варианта в соответствии с платой, и либо вперёд, либо назад крутиться будет...
Не знай на счёт токов на движке не знаю сколько, не разбирался, померил только напругу на A4988 на подстроечнике - там 0,57v... как бы если из видео по ссылке 0,7/1,25=0,56v должно быть.... как бы норма

[Rubistar]

0,7/1,25=0,56v должно быть.... как бы норма

в зависимости от тока двигателя. Мне кажется что ваш двигатель по мощности будет меньше чем нема17. Надо смотреть в интернете.
