Тянем потянем....

[Vladimir_88]

Здравствуйте, спасибо Zneipas за станок. Переработал штук 10 бутылок все отлично. Можно пожалуйста попросить вас сделать в прошивке отключение нагревателя совместно с двигателем по концевику? П.С. пробовал менять конденсатор в кнопках не помогло (прошивка 2.3)

[evgen250]

Нашел кусок люминя подходящий для термоблока а вот с размерами пока вопрос. Мож подскажите оптимальные

[VladPP]

а вот с размерами пока вопрос.

Посмотрите на сороковых страница Роберт выкладывал чертежники, так кубик 3х3х3, у меня сейчас такой, до этого пробовал готовый с принтера, потом что то типа 2,5х3х5, как по мне, разницы совсем не заметил, ( за исключением времени нагрева ) хотя есть в ветке информация, что много метала это не очень - с обоснованием почему.

[DjFuntik]

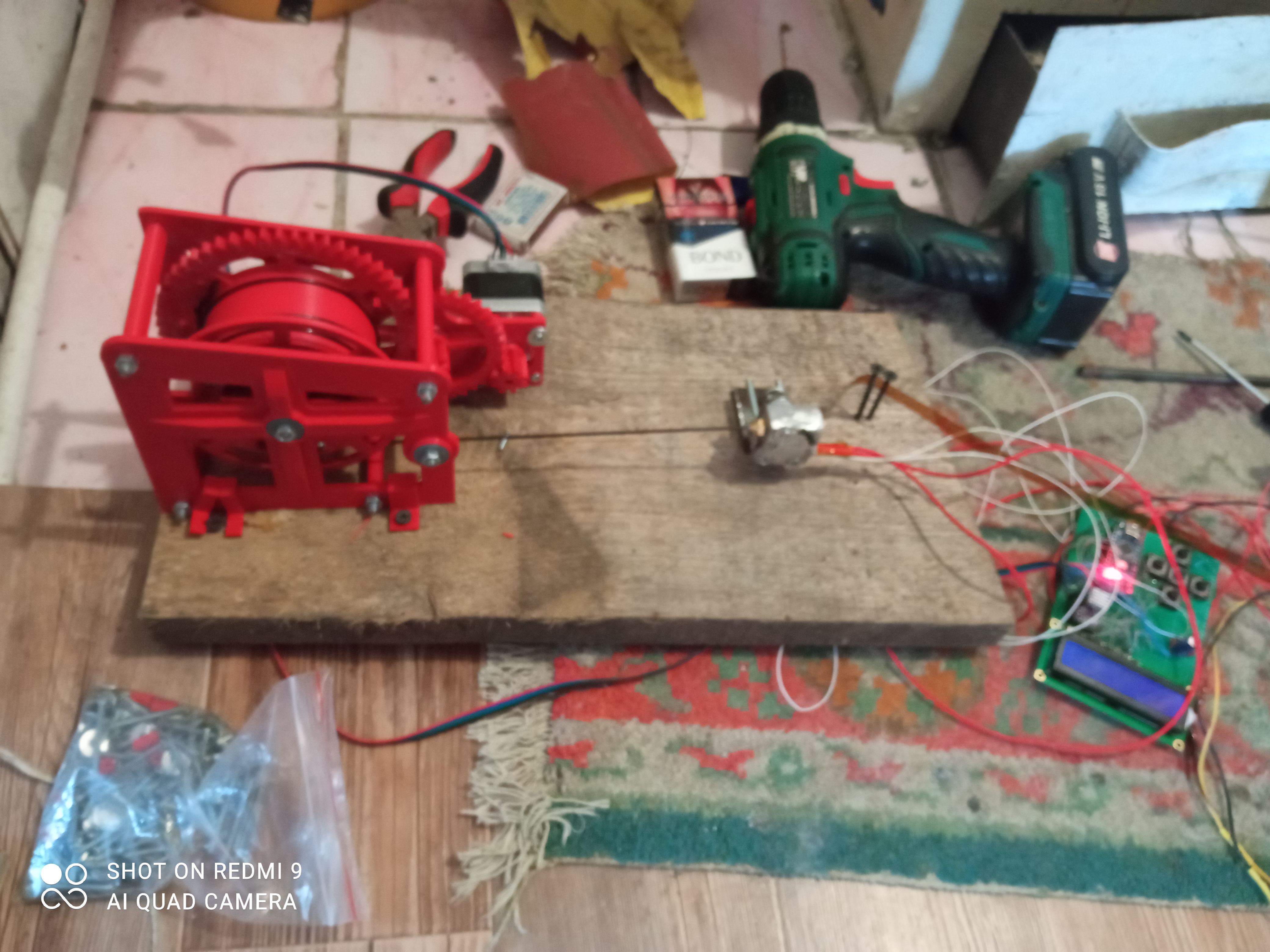

Тянем потянем....IMG_2020-12-09_122853.jpg

А плату сами переразводили, или тут где взяли?
Я что-то не видел такой, хочу тоже на полноформатных деталях сделать. Я уже сделал на SMD, но мне на них не нравится, и к тому же уже есть детали на реализацию второго станка но с другой механикой - хочу попробовать сделать, а то этот какой-то очень шумный получился.

[Zneipas]

Можно пожалуйста попросить вас сделать в прошивке отключение нагревателя совместно с двигателем по концевику?

На самом деле эта функция в V2.3 уже есть. Надо только чуть подправить плату. Суть доработок - отрезаем пин EN драйвера ШД от земли, оставляя маленькую площадку для напайки резистора R18-4К7(четыре килоома семьсот ом) и припайки проводка, который уйдет на пин D7 ардуино. Должно получиться примерно как на картинке.

Спойлер

2020.12.11 - Доработка отключения IL.png (42.83 КБ) 2498 просмотров

2020.12.11 - Доработка отключения ШД.png (112.12 КБ) 2497 просмотров

Схема и плата тут - https://drive.google.com/drive/folders/ ... sp=sharing

Тогда добавится функция отключения ШД через 10 минут простоя. Нагреватель протяжки выключится через 20 минут простоя. Нагреватель спайщика - через 60 минут простоя. Также добавится писк при сработке датчика окончания прутка.
Схему и плату обновил до текущих возможностей. Все будет в файловом архиве.

[Vladimir_88]

А зачем отключать двигатель через 10 мин простоя, зачем удержание делать (редуктор не так просто провернуть если я мысль правильно понял)? Допустим как сейчас, пластик протянуло концевик сработал двигатель обесточился вот и в этот момент (ну можно через минуту максимум) выключился нагреватель. Зачем тратить электричество да и просто зачем греть 20 минут в пустую нагреватель и 10 двигатель? С одной стороны да я с Вами согласен, что за это время можно успеть установить ленту на следующий протяжку, но зачем если нагреватель греется ну максимум минуту. Это как предложение, вы и так проделали огромную роботу за что спасибо ещё раз

[Zneipas]

Вы уже сами ответили на этот вопрос. Но как всегда важны детали.
Я перерабатываю пластик в тот момент когда занят к примеру паянием. Слышу сработку датчика. Раньше тайм-аут выключения был 10 минут. Я подхожу к станку, устанавливаю следующую ленту не сматывая уже готовый пруток, мотаю вторую партию поверх первой, стартуя переработку сразу же. В 10 минут укладываюсь. Но если мне надо что то допаять, или я на что то отвлекся, или кончик прутка оборвался, да мало ли что - я стартую протяжку, она пошла и через несколько минут вынужден опять бежать к станку потому что слышу он стопорится. Оказывается за секунду до старта протяжки станок потушил нагрев.
То есть для того чтобы все шло по плану я должен бегать вокруг станка. А я не хочу. Я дал ему таймаута в 20 минут и теперь спокойно занимаюсь своими делами, никуда не тороплюсь и нагреватель всегда готов к протяжке. По электричеству там затраты в прямом смысле копейки.

[mekong]

А плату сами переразводили, или тут где взяли?

Сам разводил но получилось абы как - перемычки кнопки попутаны, на скорую руку в общем.

[evgen250]

Ну вот и мои первые метры прутка

[evgen250]

я даже не думал что это так просто была полторашка а стал кубик принтер скушал это пруток на ура вобще без проблем

[Shaman555]

Лента не захотела скручиваться в пруток, а просто ужалась в ширине и намотало в один ряд.[img]

[rsv]

Здравствуйте, можно для новичка разжевать поподробнее.
1. Ваш контроллер управляет шаговиком и поддерживает температуру, т.е. отдельно пид регулятор не нужен?
2. Питание 12 вольт, значит и шаговик и нагреватель тоже на 12 вольт? Для шаговика 1,5 ампера достаточно?
3. Драйвер А4988 или можно заменить на DRV8825, есть разница?
4. Редуктор от Robert Sa и Ahelper отличается от вашего только большим передаточным числом? Электроника прибора подходит к нему или будет что то не так работать?
Ветку читал, но много дополнений и не понятно, что актуально а что устарело.

[alexandr va]

я даже не думал что это так просто была полторашка а стал кубик принтер скушал это пруток на ура вобще без проблем

Принтер у вас очень похож на " хороший бот", или я ошибаюсь?

[Zneipas]

Здравствуйте, можно для новичка разжевать поподробнее.

Добрый день.

Ваш контроллер управляет шаговиком и поддерживает температуру, т.е. отдельно пид регулятор не нужен?

Да. Он управляет шаговиком и двумя встроенными независимыми пидами. Больше доустанавливать ничего не надо.

2. Питание 12 вольт, значит и шаговик и нагреватель тоже на 12 вольт? Для шаговика 1,5 ампера достаточно?

Да. Все так.

3. Драйвер А4988 или можно заменить на DRV8825, есть разница?

Можно использовать и тот и этот. Разницы не знаю. DRV всё забываю заказать, попробовать. Работаю с A4988.

Редуктор от Robert Sa и Ahelper отличается от вашего только большим передаточным числом? Электроника прибора подходит к нему или будет что то не так работать?

Все совместимо. Сам не пробовал, но люди проверяли - говорили проблем нет.
