Zloy 3D-Sprinter 333 PRO-2

[3D-SPrinter]

получилось супер-прочно, как в оригинальном ките

Ну вот и отлично! А тут все АБС почём зря ругают.

[zloyevgen]

А тут все АБС почём зря ругают.

Правильные настройки рулят! А кто-то SBS и PETG ругает, при том, что другие хвалят Видимо личный опыт - самое главное.

И вот еще в копилку плюсов спринтера - собрал, настройки правильные вбил и СРАЗУ предсказуемый результат без хреновой тонны экспериментов и подгонки

[3D-SPrinter]

собрал, настройки правильные вбил и СРАЗУ предсказуемый результат без хреновой тонны экспериментов и подгонки

Это да! У меня они все после сборки на стандартной прошивке с одной и той же SD-шки сразу печатают без всяких настроек. И даже PID-ы после калибровки получаются очень близкие.

[Alex Post]

А кто-то SBS и PETG ругает, при том, что другие хвалят

Говорил, говорю, и буду говорить: не бывает плохих видов пластиков, бывает неправильное их применение. И в плане печати, и в плане использования напечатанных изделий.
Это не исключает случаев, когда конкретный пластик откровенный брак.

[Alex Post]

А тут все АБС почём зря ругают.

Ну вот не надо передергивать, а то новички читают и пугаются. АБС хоть и не идеальный пластик, но 100% альтернативы ему на сегодня нет. Все "заменители" имеют какие то нюансы.

[zloyevgen]

Попробовал поставить драйвера TMC2208 v2.0, которые микросхемой вверх. Установил правильной стороной 100%. В итоге при включении БП ушел в защиту, сгорела как минимум ардуина, а как максимум еще и два А4988, которы были на Z и экструдере. Вот те нахрен раз

[3D-SPrinter]

сгорела как минимум ардуина, а как максимум еще и два А4988, которы были на Z и экструдере.

Ну надо же - два мелких драйверочка, а такой эффект! А точно правильной стороной вставили?

[zloyevgen]

А точно правильной стороной вставили?

Точно!

Тут еще вот какое дело. Эти драйвера, которые микросхемой вверх, у них распиновка мотора не как у A4988. Я оставил моторы, подключенные по старой схеме Оставил потому, что тут на форуме прочитал что-то кто-то такие драйвера включал по старой схеме моторов. Сейчас прозвонил, распиновка на плате нарисована правильная, мотор я точно подключал неверно. Я предполагал изначально, что неправильное подключение мотора ни на что повлиять не сможет, просто работать не будет.

Из очевидного сгорела мега2560 на ардуине, прогорела в ней дыра Попадалово на 750р минимум.

[3D-SPrinter]

Оставил потому, что тут на форуме прочитал что-то кто-то такие драйвера включал по старой схеме моторов.

А чего там в подключении моторов переделывать? Я белые ТМС2208 просто втыкаю вместо А4988, и всё работает.

[zloyevgen]

А чего там в подключении моторов переделывать? Я белые ТМС2208 просто втыкаю вместо А4988, и всё работает.

Черные с микросхемой вверх не такие.

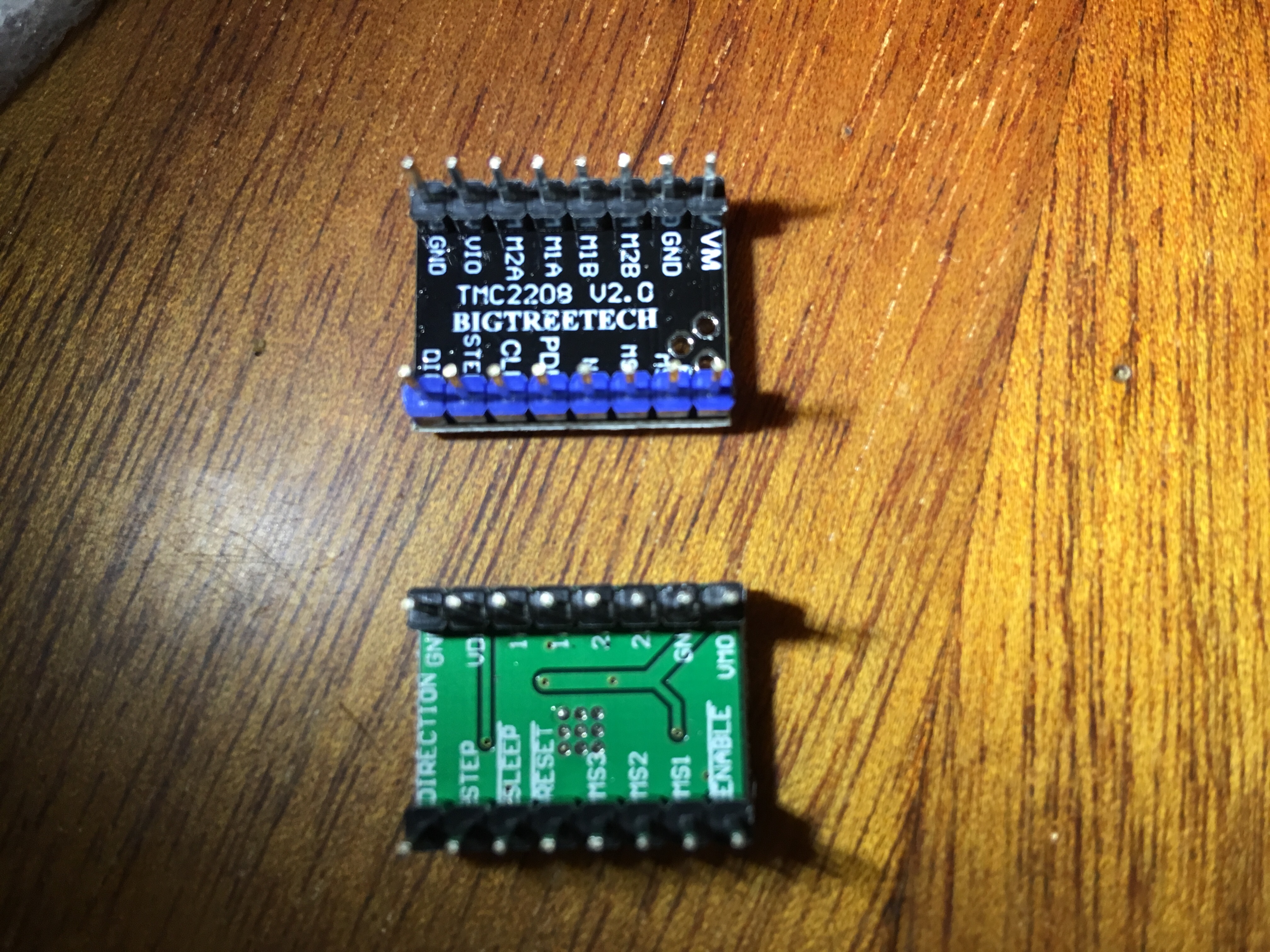

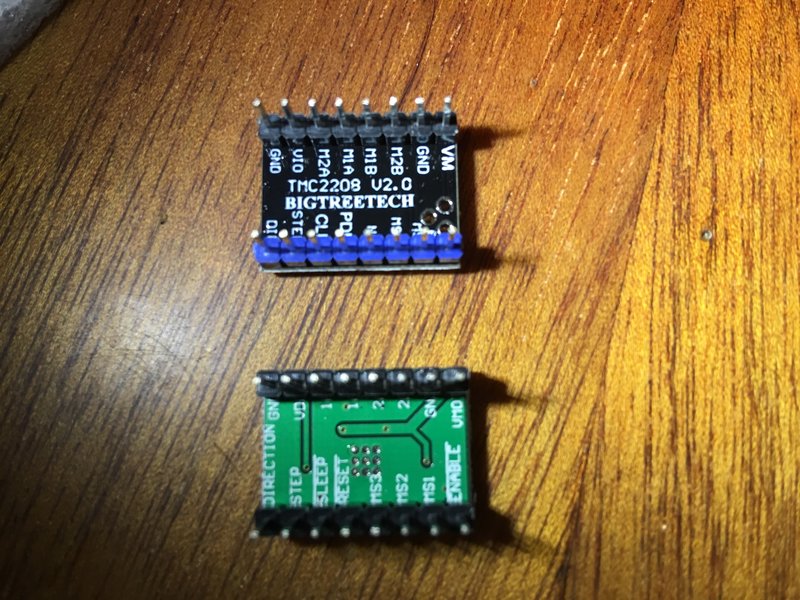

Вот по фото можно сравнить распиновку мотора.

В A4988 разъем идет обмотка1_два_пина-обмотка2_два_пина, а в черном TMC2208 - обмотка2_первый_пин-обмотка1_два_пина-обмотка2_воторой_пин
Другими словами, в 4988 контакты обмоток рядом, а в 2208 черном - одна обмотка в середине, другая по краям.

[Mazayac]

zloyevgen, у меня шаговики разные: половина с контактами обмоток последовательно, половина - одна обмотка «внутри» другой.
Так вот:
Подключение «неправильного» движка к чёрной плате 2208 совершенно точно не выводит ничего из строя, просто движок вместо вращения жужжит на месте.

Судя по описываемым симптомам - просто стабилизатор 3,3В пробило.

[Alex Post]

Подтверждаю, перепутанные обмотки движка не могут приводить к таким спецэффектам, а то у меня гора из дохлых дунек лежала бы. Да и вообще со стороны движка любые манипуляции максимум могут привести к выходу из строя драйвера, но не ардуины. Судя по симптомам - где то напряжение питания пришло напрямую в пины дуньке, вот и образовалась в ней дыра.

[Mazayac]

Alex Post, втыкание нового драйвера могло пустить всё в разнос если, например, на плате драйвера было КЗ по низковольтному питанию.

Нормальный стабилизатор серии 1117 просто ушёл бы в защиту, а вот китайский левак AMS1117 мог и пробиться накоротко при этом, замкнув свои вход с выходом.

[zloyevgen]

Подключение «неправильного» движка к чёрной плате 2208 совершенно точно не выводит ничего из строя, просто движок вместо вращения жужжит на месте.

Я изначально так и предполагал, поэтому сразу перепаивать не полез.

Судя по описываемым симптомам - просто стабилизатор 3,3В пробило.

Во-1 на ардуине 5В стабилизатор, а во-2 у меня ардуина питается от DC-DC, настроенного на 5В мимо встроенного стабилизатора. И тот стабилизатор живой и 5В сейчас даёт.

Судя по симптомам - где то напряжение питания пришло напрямую в пины дуньке, вот и образовалась в ней дыра.

Логичное предположение, но я не могу понять, как такое могло произойти.
КЗ пинов у драйверов 2208 нету.

на плате драйвера было КЗ по низковольтному питанию.

Как вариант, только сейчас КЗ нету. КЗ тоже сгорело, как вариант.

Нормальный стабилизатор серии 1117 просто ушёл бы в защиту

У меня не используется 1117. При этом DC-DC, настроенный на 5В, живой. Может он при уходе в защиту давал расколбас?

[zloyevgen]

Сегодня попробую сделать стенд для тестирования драйверов из адруины нано, пара оторых лежит в ящике, их если что не так жалко Погоняю A4988, чтобы понять выжили они али нет. Потом и 2208 попробую на стенде погонять, хочу разобраться, что за фигня.
