Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 04 ноя 2018, 12:58

Всем привет.

Опыта 3д печати имею немного, сейчас делаю детальки на макете 3д принтера под названием 101hero со скоростью печати 14мм/сек с жутко люфтящей дельта-кинематикой, но он достался бесплатно и надо было делать детали на том, что есть :) Детальки делаются хоть и долго, не в идеальном качестве, но годные и уже в дело пошли.

Понадобился 3д принтер с полем 300х300мм, внезапно не просто "шоб было про запас", а реально надо детали такого размера делать ;)
Заказал кит у Андрея, судя по всему, я буду первым сборщиком принтера такого формата (300х300х300) ;) Стоимость кита 8300р, доставка СДЕКом 600р до Москвы, в почту не поместилось по габаритам. Изготовление кита заняло пару-тройку дней, отправка на следующий день после оплаты. СДЕК доставил за пару дней.

Упаковано с фанатизмом, еще не раскрывал.
Кит упакованный.JPG

Аватара пользователя
AKDZG
Сообщения: 2164
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 20 раз
Поблагодарили: 65 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение AKDZG » 04 ноя 2018, 13:10

Мне нравится название темы :idea: :)
Ultimaker Original
Mendel90
СПринтер 233

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 04 ноя 2018, 13:14

После того, как КИТ приехал, заказал на Али комплектующие на сумму около 17т.р (курс доллара был ~65р) - там все, кроме метизов, БП и гофры.

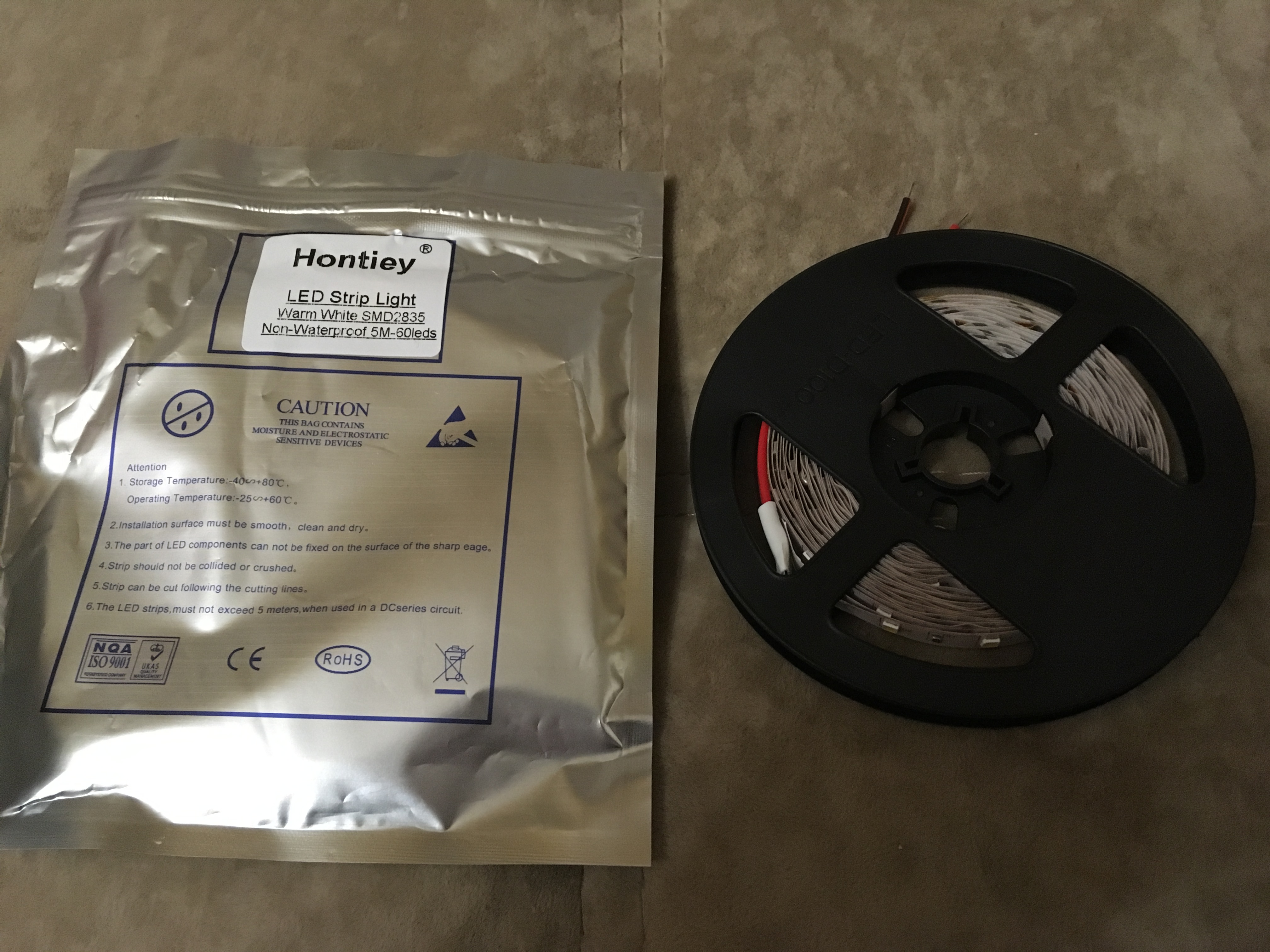

Первым пришла диодная лента, за 10 дней. Ленту взял теплого цвета, холодные синюшные не люблю :)
Диодная лента.JPG
Сегодня курьер EMS принес коробку от BIQU, упакована всё на совесть, пупырки положено от души.
Упаковка от BIQU.JPG

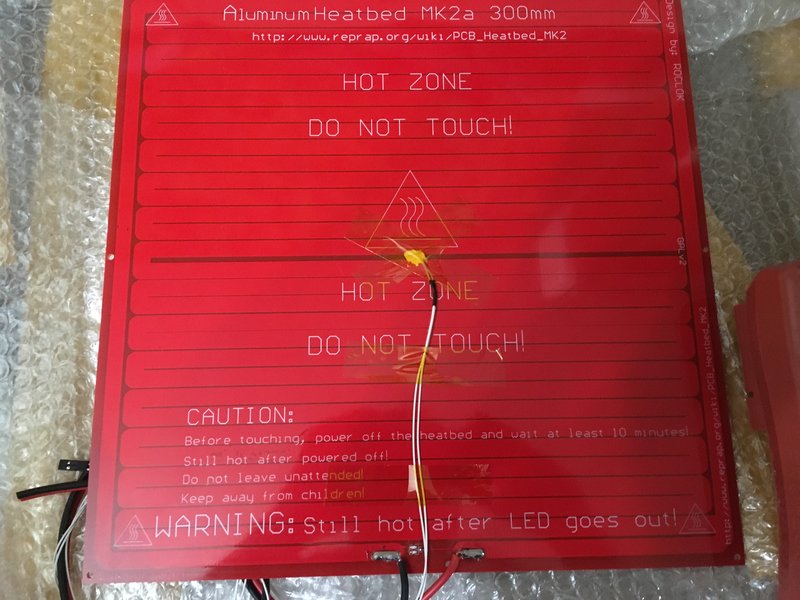

Самое интересное в этой коробке - подогревавемый стол 300х300мм, упакован он был отдельно и с большим количеством пупырки.
Стол и винт упакованные.JPG
На столе написано, что он алюминиум, но на самом деле - обычный стеклотекстолитиум :) Китайцы...

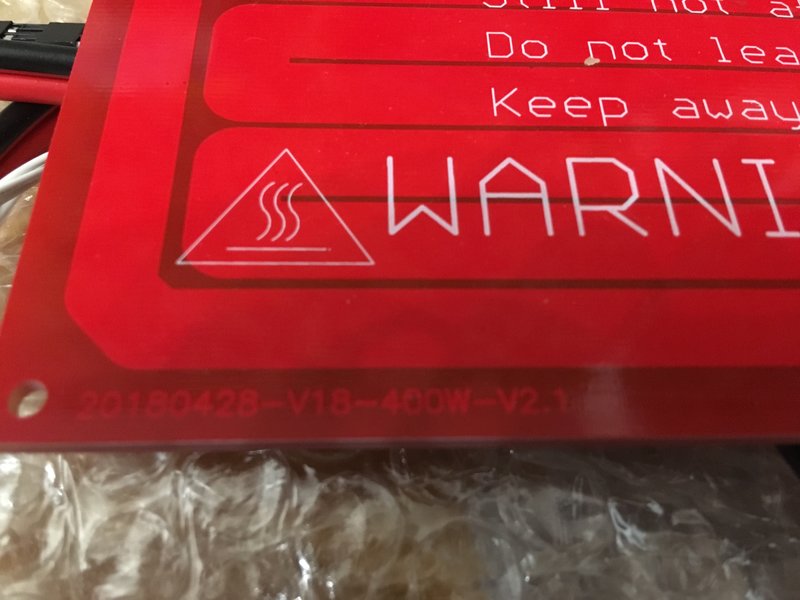

Маркировка
Стол маркировка.JPG
Написано 400Вт, лютый стол! Померил сопротивление - 1.2 Ом. На 24в будет ток 20А и мощность 480Вт, при нагреве станет 400Вт, наверное.

Исходя из мощности стола, придется покупать БП на 24В 600Вт.

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 04 ноя 2018, 13:45

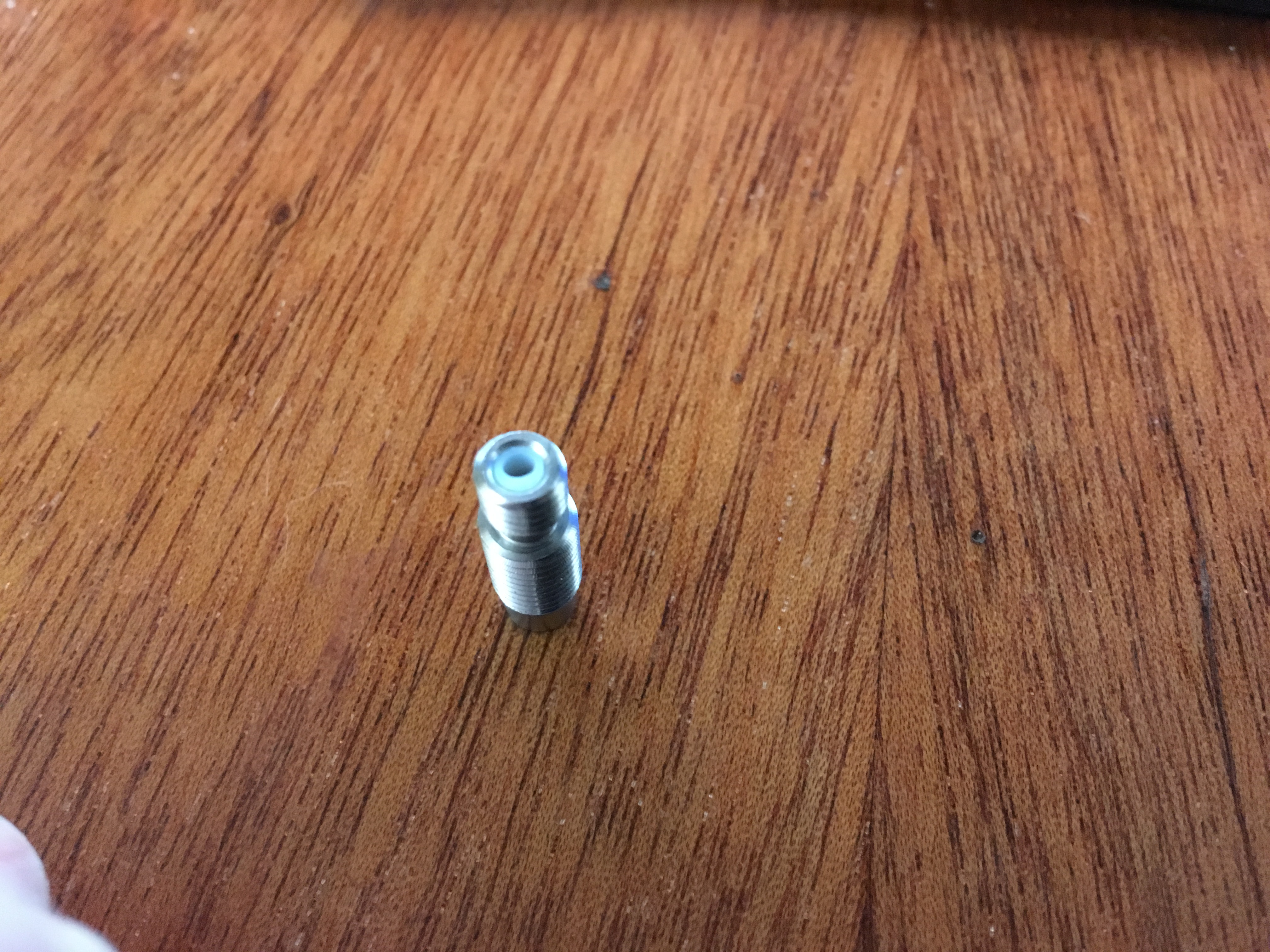

Китайцы прислали, естественно, не тот термобарьер. Просил Bore 4.1мм, прислали тефлоновый :evil:
Термобарьер не тот.JPG
Еще едет второй заказ от BIQU, там я на всякий случай положил термобарьер 4.1 отдельно, посмотрим, что там пришлют ;)

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 04 ноя 2018, 19:13

Для более точного определения параметров стола подключил его к лабораторному БП с максимальным током 5А, в итоге получил следующие параметры:
Напряжение: 7.2В
Ток: 5А

Сопротивление:
R=U/I=7.2/5=1.44Ом

Ток при 24в:
I=U/R=24/1.44=16.667А

Мощность при 24Вт:
P=U*I=24+16.667=400Вт

Маркировка на плате не обманывает, 400Вт ровно!

При 12в мощность получается 100Вт, что маловато для такой площади будет.

Так что БП 24в 600Вт - единственный вариант. Ну и замена ключа в рампсе плюс усиление дорожек и провод 2.5 квадрата на питание стола.

Аватара пользователя
3D-SPrinter
Сообщения: 6772
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 50 раз
Поблагодарили: 494 раза
Контактная информация:

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение 3D-SPrinter » 04 ноя 2018, 19:42

zloyevgen писал(а):
04 ноя 2018, 19:13
Маркировка на плате не обманывает, 400Вт ровно!
Как-то очень дофига 400 Вт. Думаю, лучше скрутить напряжение на БП до 20В, чтобы было хотя бы 350 Вт.

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 04 ноя 2018, 19:51

3D-SPrinter писал(а):
04 ноя 2018, 19:42
Как-то очень дофига 400 Вт.
А чо бы и нет? ПИД настроить и в путь :) Стол этот в 1.5 раза больше по площади, чем 200х300, значит и мощи ему надо в 1.5 раза больше.
3D-SPrinter писал(а):
04 ноя 2018, 19:42
напряжение на БП до 20В, чтобы было хотя бы 350 Вт.
P=U^2/R=20^2/1.44=277.8Вт Маловато для 300х300 будет, думаю. Ну и я хочу все на 24в перевести, а нагреватель хотенда 20в не обрадуется.

Аватара пользователя
Sound_Priest
Сообщения: 55
Зарегистрирован: 30 апр 2016, 21:19
Имя: Константин
Откуда: Минск, Беларусь
Благодарил (а): 36 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение Sound_Priest » 04 ноя 2018, 23:35

А рельсы еще не заказывали?
3D-SPrinter 223 в работе. 3D-SPrinter 233 в процессе :)

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 06 ноя 2018, 00:06

Sound_Priest писал(а):
04 ноя 2018, 23:35
А рельсы еще не заказывали?
Заказал, но еще не приехали. В пути пока :)

Dima100
Сообщения: 50
Зарегистрирован: 13 фев 2018, 15:28
Откуда: Москва
Поблагодарили: 5 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение Dima100 » 06 ноя 2018, 10:59

zloyevgen писал(а):
04 ноя 2018, 13:14
На столе написано, что он алюминиум, но на самом деле - обычный стеклотекстолитиум Китайцы...
Не надо на китайцев наезжать, они не врут. Дорожки на столе алюминиевые...
SPrinter-232PRO

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 06 ноя 2018, 12:02

Dima100 писал(а):
06 ноя 2018, 10:59
Дорожки на столе алюминиевые...
Что-то я очень сильно в этом сомневаюсь. По виду - обычная печатная плата с медными дорогами.

Аватара пользователя
antobel
Сообщения: 598
Зарегистрирован: 06 июл 2017, 20:36
Имя: Антон
Откуда: з Владимирщины
Благодарил (а): 21 раз
Поблагодарили: 19 раз
Контактная информация:

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение antobel » 06 ноя 2018, 14:43

Я заказывал алюминий 300*300 - алюминий и приехал...
https://ru.aliexpress.com/item/2017-MK2 ... 33edDQRcDn
Текстолиту я как-то не доверяю...
Собрал три Sprinter"а, хочу ещё FriBot-Max-Pro собрать...

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 06 ноя 2018, 15:08

antobel писал(а):
06 ноя 2018, 14:43
Я заказывал алюминий 300*300 - алюминий и приехал...
https://ru.aliexpress.com/item/2017-MK2 ... 33edDQRcDn
Текстолиту я как-то не доверяю...
Я заказывал текстолит, приехал текстолит с надписью алюминий :) Я доверил мнению автора кита, что лучше текстолит.

Аватара пользователя
zloyevgen
Сообщения: 514
Зарегистрирован: 08 окт 2018, 12:01
Имя: Евгений
Откуда: Москва
Благодарил (а): 31 раз
Поблагодарили: 17 раз

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение zloyevgen » 06 ноя 2018, 16:03

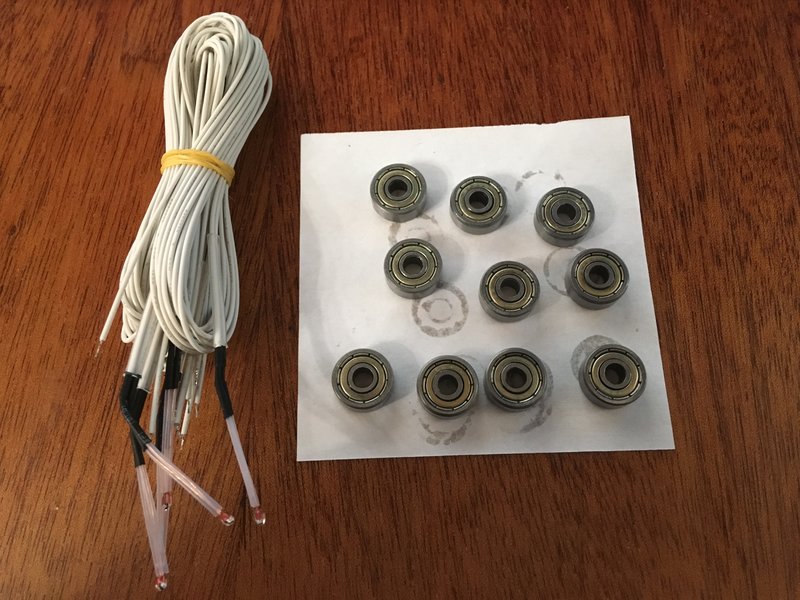

Пришли подшипники 624zz и термисторы.
Подшипники и термисторы.JPG
Качество подшипников не очень, некоторые похрустывают чуть. Смазаны каким-то липким дерьмом. Зато 85 рублей за 10 штук :lol:
Для серийной сборки не годятся, для себя любимого - вполне, все вскрою, промою и смажу, думаю будут ходить нормально :)

Аватара пользователя
Alex Post
Сообщения: 4739
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 211 раз
Поблагодарили: 493 раза
Контактная информация:

Re: Zloy 3D-Sprinter 333 PRO-2

Непрочитанное сообщение Alex Post » 06 ноя 2018, 22:03

zloyevgen писал(а):
06 ноя 2018, 16:03
все вскрою, промою
И афигеешь, какой у них люфт :( Они только за счет этого липкого дерьма и не люфтят. Можешь попробовать отсудить у китайца эти 85рэ, если хочешь - это откровенный брак.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
