Принтер на рельсах от 3D-SPrinter

[kandrey]

Кому то и тюнинг в радость

Тюнинг всем в радость, только меру знать надо.
В программировании известен такой феномен - "Ползучий улучшизм (creeping featurism)" - стремление к постоянным ненужным усложнениям программы за счёт мелких улучшений

[shdn777]

-Дуэ хочу поставить на принтер 32 разрядную плату.

Присмотрись к МКС sbase V1.3 танцев с бубном на ней гораздо меньше чем с Дуо - опять же человеческая сеть и нормальная вэб морда(ставится на флэшку).
Из плюсов 32 бита - ощутимо более плавные круги и круги печатаются без рывков как на Меге (на больших скоростях больше 130 - 140) - при увеличении скорости печати Мега начинает громче работать а sbase наоборот тише (причем ощутимо) ну и настройка ощутимо проще.

[Alex Post]

Поставил силиконовую грелку на 220 вольт на стол

Стекло какое то очень толстое на столе, или показалось? Грелка снизу, под алюминькой приклеена? Алюминька миллиметра полтора?

[3D-SPrinter]

А вообще - БОЛЬШОЕ СПАСИБО товарищу АНДРЕЮ за качественный продукт!!! .

На здоровье! Рад, что понравилось.

[Lenivo]

Стекло какое то очень толстое на столе, или показалось? Грелка снизу, под алюминькой приклеена? Алюминька миллиметра полтора?

Люминька 1,7 мм, стекло 5 мм. Какой нашел лист дюраля, такой и поставил. Надо бы потолще, но нет в наличии . Лист гнёт . Однако стекло держит плоскость. Так как за две недели ничего лучше не нашёл, то и поставил его. А только потом дошло, блин, силиконовую грелку то, не отодрать будет без потерь . Раз плоскость держит, ну и ладно. А если будет не держать, поставлю стекло 6 мм. С другой стороны, скрепками обеспечивается хороший прижим дюраля к стеклу - он в меру, жесткий и в меру, пружинит.

Тюнинг всем в радость, только меру знать надо.
В программировании известен такой феномен - "Ползучий улучшизм (creeping featurism)" - стремление к постоянным ненужным усложнениям программы за счёт мелких улучшений

Так как это четвертый вариант принтера, который собираю - то у меня есть конкретные идеи, которые на нём хочется опробывать. Так как предыдущий принтер показывает очень хорошее качество печати и попытка применить на нём другой блок привела к ухудшению качества печати, то и решил для проверки некоторых своих идей собрать следующий принтер. Именно, с целью проверки некоторых идей, которые сидят в голове - "А вдруг это лучшее решение?"..То есть имеется желание самому сделать вывод по разным конструкторским вариантам. Например, попробовать редукторные экструдеры хочется, попробовать 32 битные платы, другие экраны, варианты с ХОТ-ендом. Ну и привык я к системе - когда в наличии два или более одинаковых устройства в работе - один является Эталонным (как правило, это образец показывающий, лучшие результаты на момент разработок), а второй - подопытный. На нём проводятся разные действия по улучшению конструкции. И результат сравнивается с эталоном.

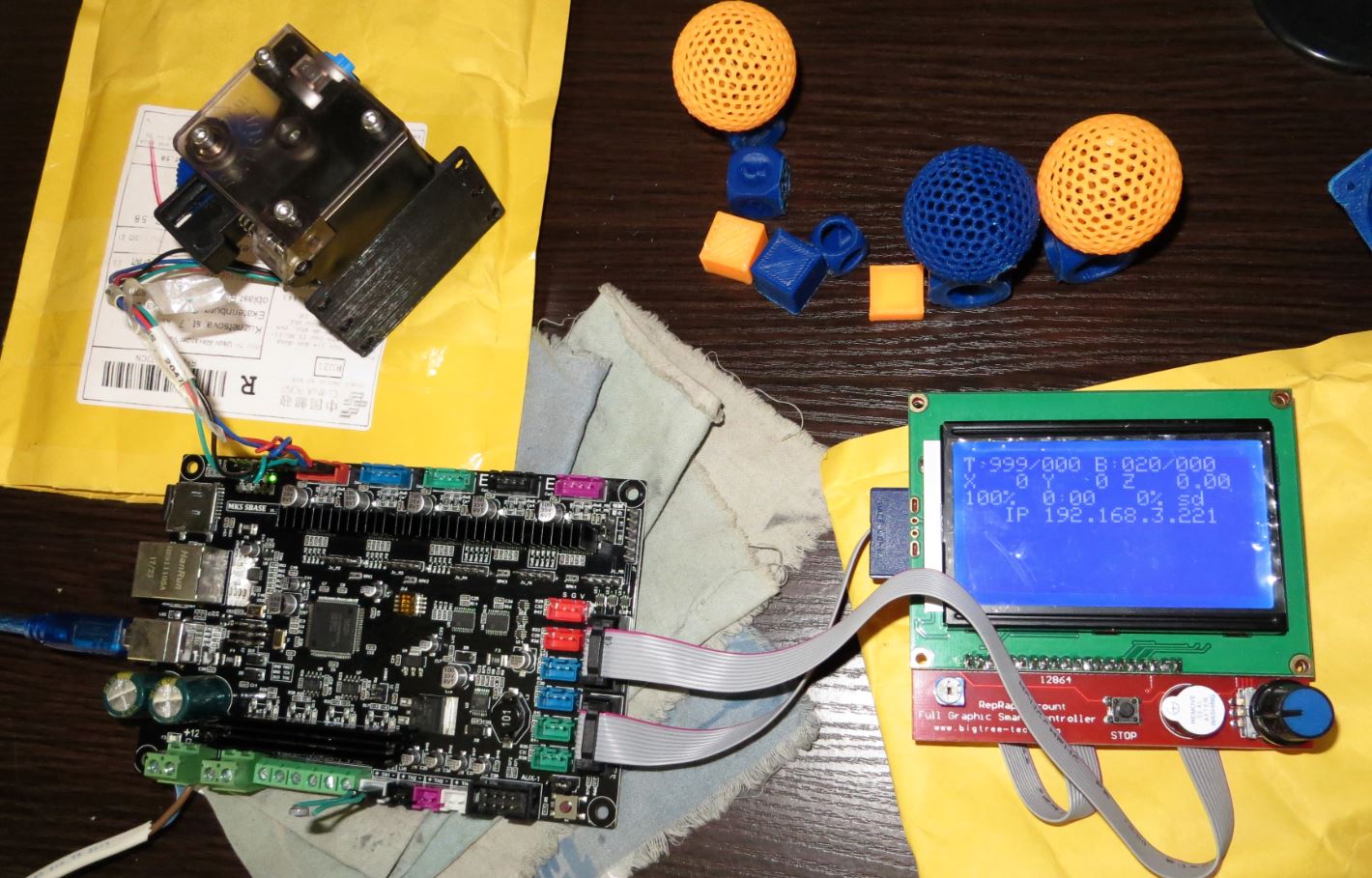

МКС sbase V1.3 - лежит в коробочке и настроена:

Но не понравился интерфейс на обычном экране и то , что отражается только четыре последних файла на СД карте. А продвинутый экранный модуль, что то мне тоже кажется слишком навороченным и дорогим . А ДУО уже на почте лежит, надо забрать .

Вот сравнение двух принтеров. Это, просто, пример отладки - как я обычно поступаю.


Серый пластик лучше проявляет огрехи и он более капризный, чем бесцветный.

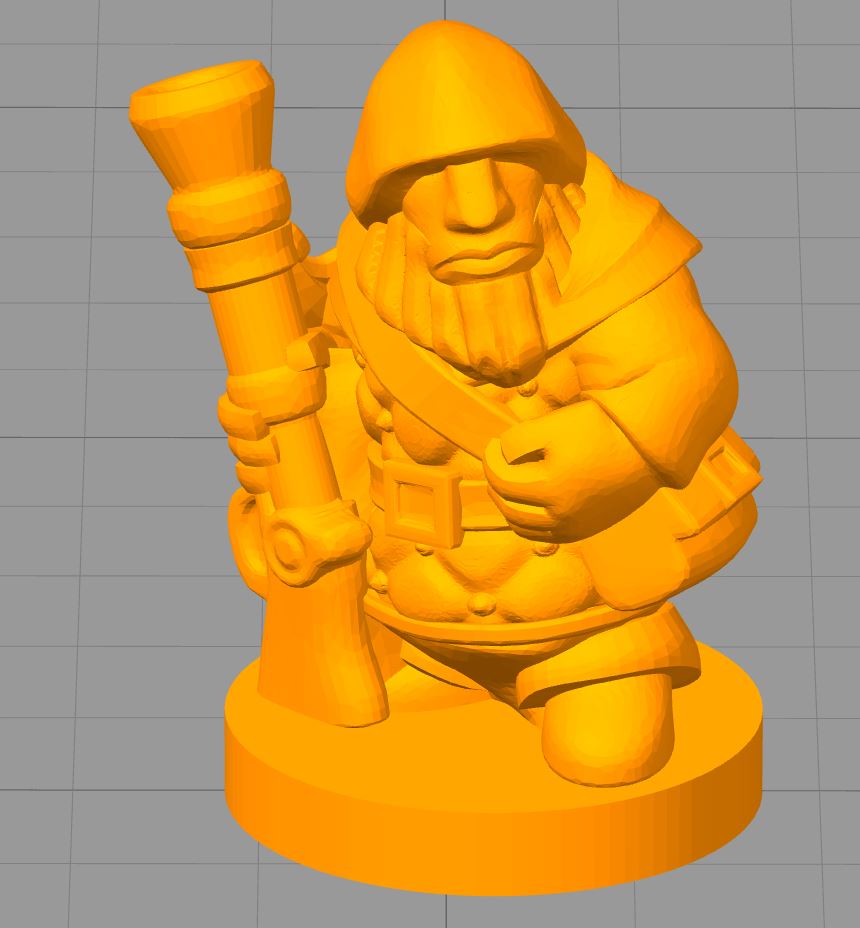

Вот модель:

Боец 31 10 2017.JPG (68.47 КБ) 1182 просмотра

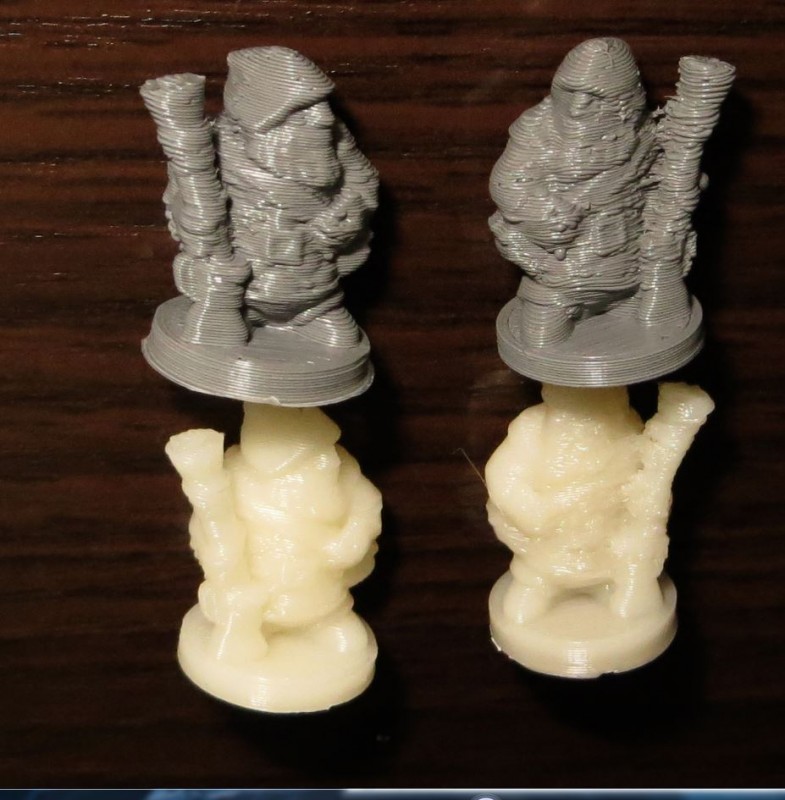

Вот напечатано - слева на моем предыдущем принтере с ремнями по схеме коре ХУ и на СПРИНТЕРЕ. Модель одна и та же, так как СД карта у меня одна. Пластик переставил с одного принтера на другой. Платы управления одинаковые, Хот- енды одинаковые, только у одного рубашка из асбеста, а у другого силиконовый чулок. Драйвера одинаковые - но на коре ХУ немного доработанные - там стоят дополнительные керамические конденсаторы на 4 мкф.
Спринтер косячит больше- и это либо проблемы редукторного экструдера ТИТАН, либо надо конденсаторы на драйвера напаивать.. Экструдер поменять проще - вон в коробочке пара лежит и от СПРИНТЕРА есть напечатанный.

[3D-SPrinter]

Спринтер косячит больше- и это либо проблемы редукторного экструдера ТИТАН, либо надо конденсаторы на драйвера напаивать..

Думаю, тут всё дело в тюнинге - чем больше тюнинга, тем больше косячит.

[Lenivo]

Уважаемый Lenivo, а расскажите (а лучше покажите) устройство Вашего стола с нагревателем на 220В. Что за прослоечка у Вас между алюминиевой пластиной и стеклом? А грелку как приклеели? Просто я для себя выработал решение, но жутко интересен Ваш опыт.

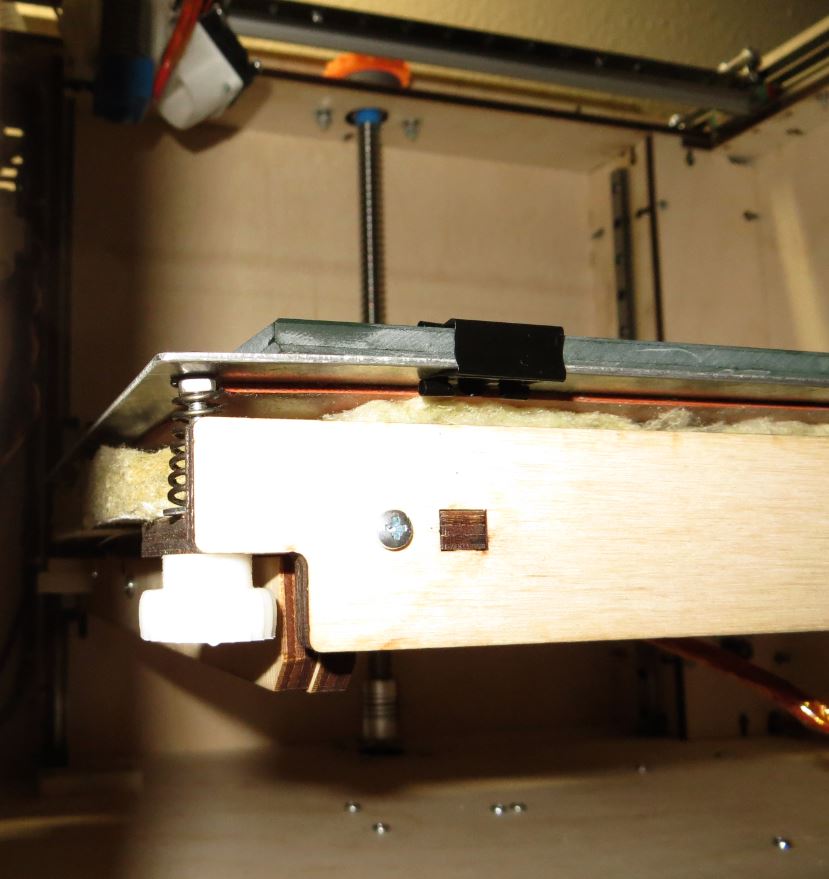

Стол собирается крайне просто. Находится кусок дюраль -алюминия (это сплав такой он более прочный чем просто алюминий) 330 мм*230 мм. В нем сверлятся отверстия по углам.
Покупается силиконовый нагреватель на 220 В 300 Вт 200 мм x 300 мм .
https://ru.aliexpress.com/item/Silicone ... 0.0.y11SCH

300 вт -это 1,5ампера примерно, поэтому вполне хватит электронного реле на 3,5 ампера. Грелка идет уже с клеевым слоем. Отдирается вощёная бумажка с грелки и грелка прикладывается к алюминиевой пластине, предварительно обезжиренной. И прижимается. Всё она приклеилась.

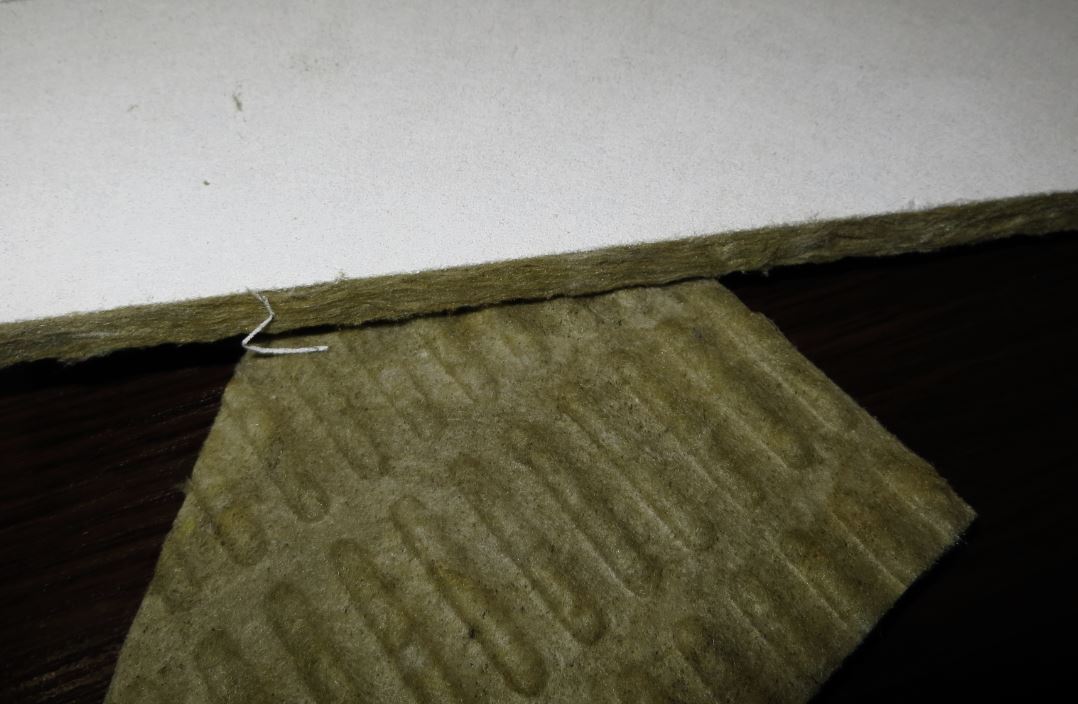

Про утеплитель - лучше использовать рекомендованный базальтовый коврик. Но если его нет, то можно применить и другой негорючий утеплитель. Есть , например, подвесные потолки для нежилых помещений из прессованной каменной ваты. Я такие обрезки этой потолочной плитки и и спользоваль , в качестве утеплителя.

А сверху кладём небольшой слой распушённого утеплителя - чтобы он прогибался и давал калибровать стол , с одной стороны, а с другой стороны плотно прилегал , снизу , к силиконовой грелке.

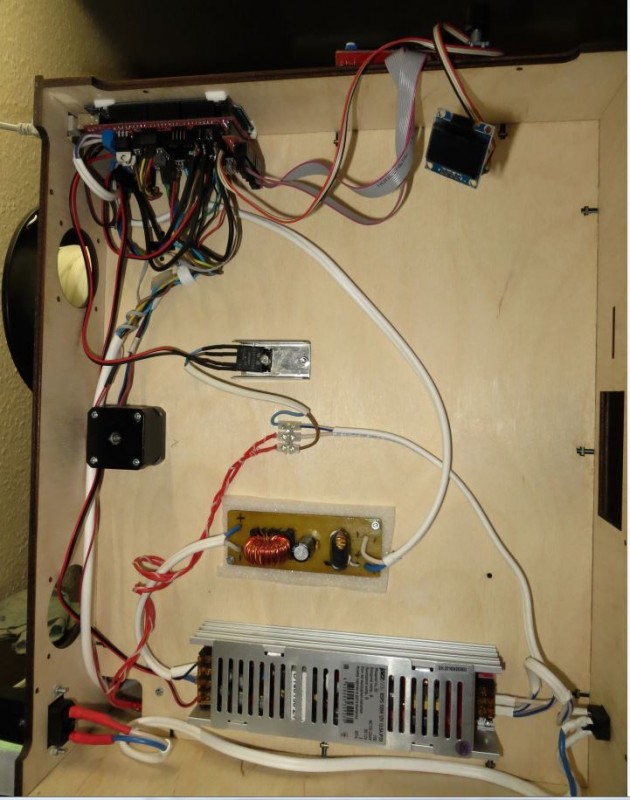

Подвал принтера у меня не дособран ещё.

Блок питания, который мне не потребовался для предыдущего принтера. Он изначально планировался для питания нагревателя стола на 12 вольт. Этот бп был дешевле другого в 1,5 раза, но у него не было схемы внутренней фильтрации от импульсных помех. Эту схему я собрал и она рядом с блоком питания -два дросселя и конденсатор - без неё ардуино-мега подвисала из-за импульсных помех.

Рядом стоит электронное реле на 3,5 ампера на 260 вольт. Индикация нагрева стола выполнена при помощи неоновой лампы с сопротивлением 1 Мом. Экран подцеплен , но не привинчен, так как мне пока непонятно - какая плата управления в этом принтере будет работать? Ну и нет, пока, вентиляторов - их поставлю в самый последний момент.

Лично мне, силиконовый нагреватель нравится больше - по всем параметрам. А самое главное, печатать с ним намного комфортнее.

[Lenivo]

Думаю, тут всё дело в тюнинге - чем больше тюнинга, тем больше косячит.

Так оно и есть.

Проблема в том, что очень много авторитетов вокруг - один говорит так, другой по другому. И попробуй пойми, кто из них прав?

У вас принтер сделан определённым образом - это коммерческий продукт. Он должен после сборки сразу заработать и быть лучше китайского комплекта. Но чтобы его покупали , вы вынуждены поставить на него самые простые решения. И то, сборка у некоторых товарищей вызывает трудности. Мне многие моменты не понятны - скорее всего , эти решения самые лучшие для данной модели, но мне они не понятны. Поэтому я попробую несколько вариантов и поставлю свои проверенные решения, в результатах работы которых, я уверен. Уверен я сам , а не со слов других. А делается это потому, что пока стандартные решения дают весьма средненькое качество печати. Которое очень хуже демонстрируемого некоторыми специалистами. Хотя они печатают на тех же самых принтерах и по тем же самым технологиям. Просто они понимают очень хорошо всю механику печати и умеют настроить свой принтер. А все узлы оптимизированы настолько, насколько они себе это представляют. Вот и я хочу иметь качество печати , слегка выше среднего результата. Есть тут на сайте товарищи - смотрю на их модели и хочу уметь печатать не хуже. Вот этим и обусловлены мои пробы и метания в плане конструкции принтера. Ну и сам процесс должен быть удобен мне, а не кому то ещё. Вот под свои хотелки и собираю себе принтер. Понятно, что возможно и с четвертого раза не получится -значит будет и пятый и шестой. Пока результат меня не устроит....... или пока не надоест.

А по заложенным решениям СПРИНТЕР должен печатать лучше моего предыдущего принтера - и он будет печатать лучше. Мне по крайней мере уже видно , за счет чего это будет. Осталось только достичь результата.

[3D-SPrinter]

Тут такое дело загадочное... Я ничего не скрываю, выкладываю фотки процесса сборки со всеми необходимыми пояснениями viewtopic.php?f=25&t=373#p9688 . Не знаю, почему так получается, но мной собранные принтеры в 90% случаев печатают лучше, чем собранные из КИТов. Были такие приколы, что вполне рукастые и грамотные люди сначала собирали сами из КИТа, потом заказывали собранный принтер (для работы, второй раз собирать времени и желания не было). Потом мне говорили, что всё вроде бы одинаково собрано из одинаковой комплектухи, но мой принтер почему-то гораздо лучше печатает. Чудеса какие-то, но факт. Реально пытаюсь всё оптимизировать, упростить и улучшить повторяемость, но пока результат у всех немного разный получается.

[kandrey]

Реально пытаюсь всё оптимизировать, упростить и улучшить повторяемость

Я бы в спритере поменял только механизм крепления ремня на предложенный Александром в теме про рыжий принтер. Все остальное лично мне кажется безупречным.

[3D-SPrinter]

Я бы в спритере поменял только механизм крепления ремня на предложенный Александром в теме про рыжий принтер.

Я уже писал в той теме, что для себя можно так сделать. Но на продажу я бы не рискнул. Крепление на винтах и стяжках уже два года работает на десятках принтеров вообще без проблем (по принципу "поставил и забыл"). При этом никакого обслуживания этот узел не требует. Так зачем от добра добра искать?

[kandrey]

для себя можно так сделать

Для себя придется уже переделывать, я когда собирал даже не думал что там есть варианты, тем более, там нужная печатная деталь (я могу ее только сейчас распечатать)).

на продажу я бы не рискнул

В изделиях на продажу все изменения, конечно, должны появляться только после длительного тестирования, но если сборка станет проще не в ущерб качеству - все только выиграют. (Хотя возможно у вас снизится процент продаж готовых принтеров, тут вы конкурируете сами с собой и решать вам, конечно)

[3D-SPrinter]

Для себя придется уже переделывать

А зачем переделывать-то? Собрали этот узел один раз и забыли! Да и что может быть проще и надёжнее, чем стандартный вариант? И не надо никаких соплей печатных деталей.

[kandrey]

что может быть проще и надёжнее, чем стандартный вариант?

Это да, но вариант с креплением кажется более технологичным (1. прикрутил бобышку 2. вставил ремень), а щас надо 1. аккуратно (чтобы не задевали балку) закрутить два винта, 2. вставить ремень, 3. проклеить (хотя я на это забил, у меня по одной стяжке с каждой стороны), 4. закрепить стяжками.

А зачем переделывать-то?

переделывать щас совсем ничего не хочется - принтер печатает так, как я и не мог надеяться, пока не наиграюсь, трогать ничего не буду

[Sernat]

Подскажите, какой длинны делать провода на портал ху?( от точки входа в корпус до каретки) попробовал от 50см до 70см. Но так и не решил какая длинна оптимальней при эксплуатации.
