Это явно за пределами моего эстетического восприятия. Есть, конечно любители Nissan Juke, им должно понравиться.

[Fox]

Это явно за пределами моего эстетического восприятия.

Значит индикатор такого типа есть,а эстетического восприятия нет?


[3D-SPrinter]

Могу предложить только с выносным энкодером справа и навесным кардридером.



А ещё лучше поставить LCD2004 (средний вариант) и не париться. Функционально он лучше LCD12864 во всех отношениях.

[Avtonomys]

31 пин (и еще несколько) других прозваниваться вместе с пином GND на рампсе, Это не нормально?

Отсоедините энкодер. Подсоедините тестер за земляной пин, а вторым проводом за вывод А энкодера. Без вращения замыкания не должно быть. При вращении ручки энкодера - должен пикать тестер, показывая сработку контакта.

На Рампсе между 31 пином ( и другие рядом стоящие) и землей имеется сопротивление 928 ом (может отличаться +- 10 %). Но тестер в режиме звукового сигнала на замыкание пищит, но показывает сопротивление 928 ом.

У меня мультиметр показывает между 31 пинм и GND.

[alexei-developer]

На шилде с экраном не работает энкодер на вращение, на нажатие отрабатывает (заходит в меню) но в самом меню не перемещается. в чем может быть проблема?
рампс и дисплей эти
https://ru.aliexpress.com/item/1-Pcs-LC ... 37620.html
https://ru.aliexpress.com/item/RAMPS-1- ... 04490.html

Случайно не как у меня было? Китайцы перепутали и неправильно впаяли разъем ЕХР2, а кнопка энкодера идет по ЕХР1, поэтому если вращение и сд карта не работают, скорее всего это паганые китайцы нерпавильно его впаяли.

[3D-SPrinter]

Китайцы перепутали и неправильно впаяли разъем ЕХР2,

Кстати, да! Мне попадалась такая плата с наоборот запаянным разъёмом. Пришлось откусить бокорезами "ключ" на разъёме шлейфа и вставить правильно.

[Alex Post]

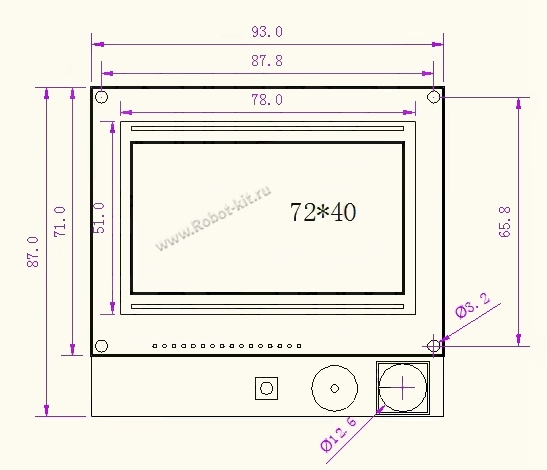

Кстати, есть такой вот дисплей у анет: http://s.aliexpress.com/n2MjYfuM
Без кардридера, но можно подпаять внешний, зато энкодер где надо. Может под него подогнать переднюю панель, фабричное решение все таки?

[sailanser]

Китайцы перепутали и неправильно впаяли разъем ЕХР2,

Кстати, да! Мне попадалась такая плата с наоборот запаянным разъёмом. Пришлось откусить бокорезами "ключ" на разъёме шлейфа и вставить правильно.

Тут все проще, отверткой подцепить пластик и перевернуть и не надо кусать, делов на пару минут.

[3D-SPrinter]

Кстати, есть такой вот дисплей у анет: http://s.aliexpress.com/n2MjYfuM
Без кардридера, но можно подпаять внешний

Можно. Но я никак не пойму, нафига нужен этот LCD12864? Функционал у него ничем не лучше, в прошивку надо догружать библиотеку, ардуину грузит почём зря... У Меги весь пар в свисток (в индикатор) уходит вместо печати.

[Firestartter]

Это явно за пределами моего эстетического восприятия.

Значит индикатор такого типа есть,а эстетического восприятия нет?


А почему не напечатать корпус на свой вкус и не прикрутить к морде, я так и поступил, и эстетично и наклоняться не нужно сильно - у меня принтер на невысокой тумбе для ТВ стоит, и вариант как у спринтера не подходит.

Отправлено с моего Redmi 3S через Tapatalk

[Alex Post]

нафига нужен этот LCD12864

Русский язык. Для многих это ОЧЕНЬ важно. Ну и красивше тоже

Кстати, на последних марлинах гораздо меньше грузит дуню, проверял на пруше. Видно хорошо оптимизировали вывод. В трудные моменты дисплей теперь тупит, а не печать.

[3D-SPrinter]

Русский язык и в 2004 можно зашить (на том же ZENIT русская менюшка https://youtu.be/rpsKyITlAyg?t=9 ).
Но я в русской менюшке путаюсь, пока не вспомню где чего в оригинальной английской.

[sailanser]

нафига нужен этот LCD12864

Русский язык. Для многих это ОЧЕНЬ важно. Ну и красивше тоже

Кстати, на последних марлинах гораздо меньше грузит дуню, проверял на пруше. Видно хорошо оптимизировали вывод. В трудные моменты дисплей теперь тупит, а не печать.

Образование, образование Хотя что там в меню то там пунктов всего ничего. Тоже смотрел на граф ЛСД плюшек не увидел. Понимаю сенсорник втыкать со свом процем это еще тема. Хотя там тоже косяки есть, обрезает имена файлов из-за того что иконки.

[Avtonomys]

На шилде с экраном не работает энкодер на вращение, на нажатие отрабатывает (заходит в меню) но в самом меню не перемещается. в чем может быть проблема?
рампс и дисплей эти
https://ru.aliexpress.com/item/1-Pcs-LC ... 37620.html
https://ru.aliexpress.com/item/RAMPS-1- ... 04490.html

Случайно не как у меня было? Китайцы перепутали и неправильно впаяли разъем ЕХР2, а кнопка энкодера идет по ЕХР1, поэтому если вращение и сд карта не работают, скорее всего это паганые китайцы нерпавильно его впаяли.

Не, у меня все работает кроме крутилки. при засовывание карты пункт в меню меняется на "печатать с карты".

[3D-SPrinter]

Понимаю сенсорник втыкать со свом процем это еще тема.

Пробовал я сенсорник - дико неудобно. Энкодером накрутить и нажать гораздо сподручнее.
