Принтер на рельсах от 3D-SPrinter

[Vikent]

А чего бы этому чуду и не работать? Термобарьер стальной. На нём латунный радиатор. Да, маленький, но учитывая более высокую по сравнению с алюминиевым теплопроводность, где-то то на то и выйдет. Внешний радиатор - да, на ножках. Но его назначение - удерживать вентилятор, и крепить всю конструкцию к каретке. И в этом смысле широко разнесённые крепёжные отверстия и кубик, жёстко закреплённый в четырёх точках, по жёсткости конструкции дадут серьёзную фору классическому хотенду с тонкой шейкой термобарьера, закрепляемому хомутом за шею. В итоге по задумке разработчика получаем жёсткую точную конструкцию для (как сказано в криво переведённой аннотации) "суперточный принтер".
Другой вопрос - нужны ли такие жёсткость и точность для FDM? Вон на cnc-клаб за каждый микрон бьются, увеличивая жёсткость конструкции, но там фрезеровка металла в основном. А для намазывания пластика - вопрос спорный. Но на каждый товар свой покупатель.

[Mazayac]

Vikent, у латуни хуже теплопроводность, чем у алюминия.
Для нанесения расплавленного пластика не нужна дополнительная жёсткость по сравнению с одной трубкой хотэнда, это не фрезер.
Так что это развод аборигенов за блестящие бусы.

[DIG]

Добрый день товарищи.

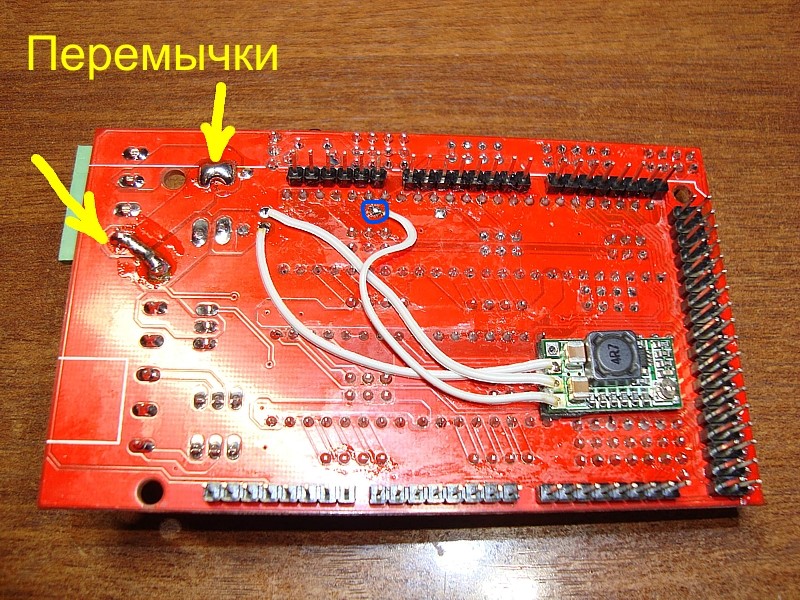

У меня такой вопрос. Делаю подключение питания ардуино по такой схеме.


Но при выпаивании диода полностью выломал точку крепления диода - обвел синим. Теперь некуда припаять провод от адаптера питания.
По схеме рампса не понимаю куда еще можно припаять этот провод.
Подскажите куда его можно подключить.

[IslandSky]

Подскажите куда его можно подключить.

Посмотреть куда дальше идет дорожка и припаяться.

[DIG]

Подскажите куда его можно подключить.

Посмотреть куда дальше идет дорожка и припаяться.

Спасибо, но беда в том, что не видно куда там дорожка идёт.

[sailanser]

Тогда так попробовать. Вот схема рампаса, Проследить и проверить мультиметром куда дорога идет от диода.
https://reprap.org/wiki/File:Arduinomeg ... ectors.png
https://reprap.org/wiki/File:Arduinomeg ... ectors.png
https://reprap.org/wiki/File:Ramps_v1.4 ... hsides.png

[schs]

Подскажите куда его можно подключить.

Если не забыл - идёт к тому пину что над этой точкой.
Проверьте, на плате Arduino пины подписаны, там будет Vbat или как то так.
Можно пластик вокруг пина покрошить и подпаяться.

[3D-SPrinter]

Спасибо, но беда в том, что не видно куда там дорожка идёт.

Идёт к штырьку Vin. Припаяться можно к самому штырьку с обратной стороны платы.

[AHTOH]

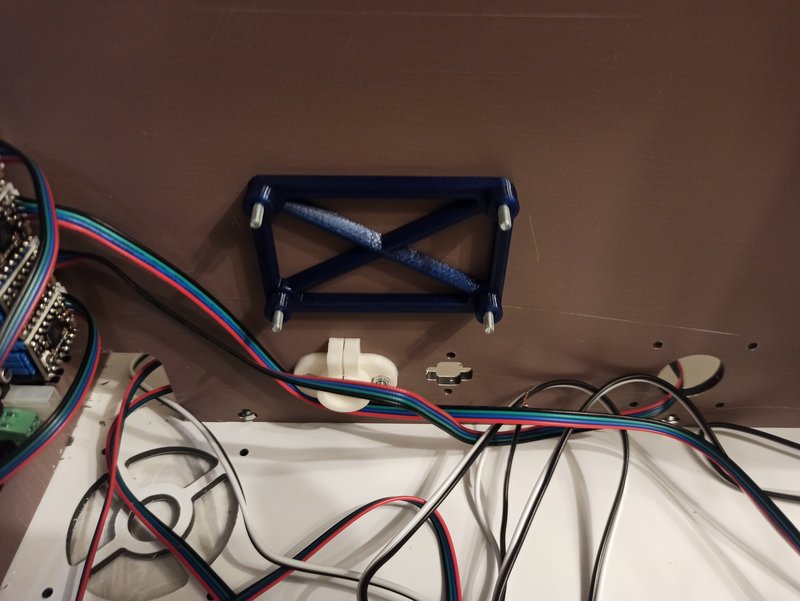

Вопрос на засыпку. В комплекте с материнкой лерджа, идут диэлектрические стойки, с модулем стола их нет. По быстрому накидал крепёж, но сделал его со сквозными винтами, то есть прямой контакт алюминиевого покрытия дибонда и кантов крепёжных отверстий. Допускается ли такое крепление? Не замену таким образом ничего?

Спойлер сама пластинка

На эту конструкцию накинул модуль и прикрутил гайками.

[3D-SPrinter]

Допускается ли такое крепление?

Допускается. Все крепёжные отверстия на платах либо "висят в воздухе" (т.е. ни к чему не присоедины), либо соедины с "землёй" (общим проводом).

[Sat]

Вопрос на засыпку... Допускается ли такое крепление?

На эту конструкцию накинул модуль и прикрутил гайками.

Для надёжности, можно положить под гайки шайбы из диэлектрического материала.

[Mazayac]

Sat, ага, всё равно что презерватив на свечку надевать.

[AHTOH]

Для надёжности, можно положить под гайки шайбы из диэлектрического материала.

Это никак не исключит касания винтом.

[antobel]

Это никак не исключит касания винтом.

На такой случай я давно запасся полистироловыми втулками для корпуса ТО220

[AHTOH]

полистироловыми втулками для корпуса ТО220

Что за втулки?
