та я их смотрел сегодня пол дня, так и не врубился3D-SPrinter писал(а):На предыдущей странице темы есть все фотки крепления этого угольника к каретке рельсины. Китаец правильные каретки прислал.
как пластиковая деталь снизу крепится? или там резьбу нарезать надо?
Следите, чтобы концевик был выше ремня. На передней части угольника в отверстиях (кроме крепления к каретке рельсины) резьба М3. В концевике тоже нарезана резьба М3. Сзади ремни загибаются вокруг винтов и закрепляются стяжками на циакрине.
Мда, видимо я этот момент упустил, теперь там не нарежешь ее...3D-SPrinter писал(а):Ну конечно резьбу нарезать надо. Я там же писал, что нарезается резьба М3.
видимо придется так и делать, кстати, заметил, что у меня нет некоторых деталек пластиковых, например крышки, которая будет закрывать это безобразие в виде лишних отверстий3D-SPrinter писал(а):Можно перевернуть угольник и забыть про просверленные отверстия, они не помешают.
Теперь осталось самое сложное - сделать точно отверстия под крепление каретки...кстати, зачем эти две маленькие детали слева?

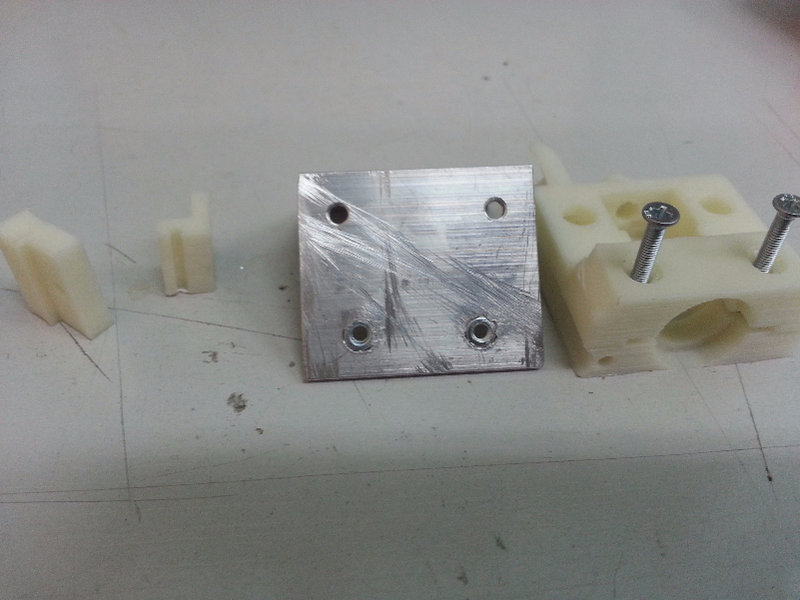

Честно говоря, не нравится мне этот вариант с гайкой, ну да ладно. Просто не подозревал, что у кого-то может не быть метчика на 3 в хозяйстве.oigen писал(а):вышел из положения: рассверлил отверстия чуть больше, взял шестигранник по размеру гайки, наметил грани и всадил гайки на их положенное место, напильником подровнял поверхность. Так мне кажется будет надежнее, чем делать резьбу в таком мягком металле, да и метчиков у меня нет

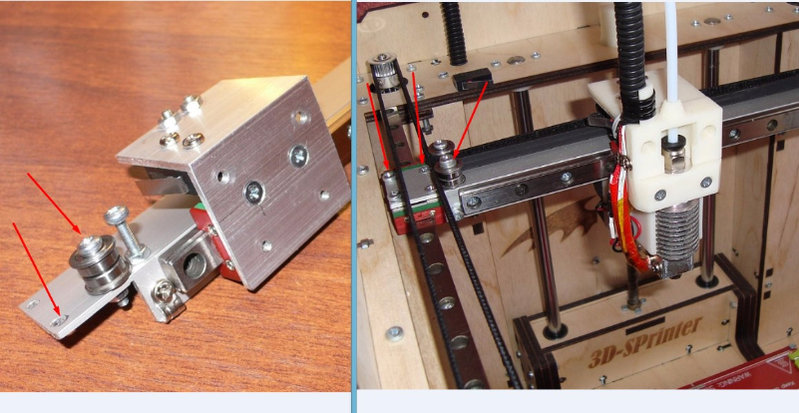

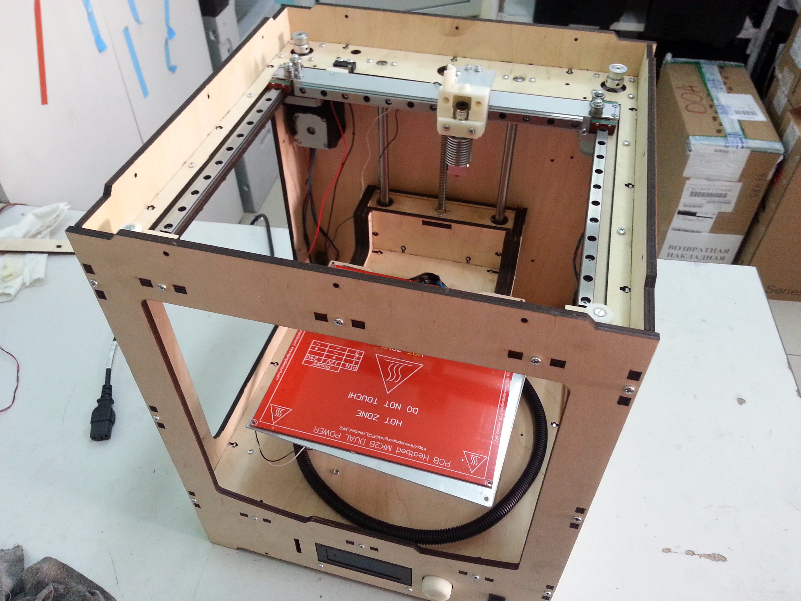

Ролики устанавливаются на отверстия кареток, и через ролики же балка привинчивается к кареткам. Мне такое решение показалось более красивым, и ради него были сдвинуты моторы и передние ролики. И весь корпус пришлось на 4 мм раздвинуть. Но чего не сделаешь ради более красивого технического решения.oigen писал(а): вот еще какие-то несоответствия, тут явно 4 отверстия под крепеж, а на фото слева 2, опять же концевик непонятно, он должен в ролики упираться и срабатывать или же ему отдельный нужен упор в виде болтика?
Придется купить удлинитель USB, так как весь корпус уже точно перебирать лень. Хотел спросить у Андрея по поводу подключения разъемов к Ардуине, можно увидеть вашу схему?
Да у меня вообще-то нет какой-то особенной схемы, всё обычно. Вот тут всё подробно описано http://3deshnik.ru/blogs/akdzg/podklyuc ... e-mendel90 . Левый мотор подключается к Y, правый к X. Концевики вот тут видно подключение. Концевики работают на замыкание при нажатии.Хотел спросить у Андрея по поводу подключения разъемов к Ардуине, можно увидеть вашу схему?
Ну тогда поделитесь прошивкой, чтобы хоть моторчиками покрутить:) Реле опять же поставил по аналогии с Менделем, там стояла и сюда поставил уж, чтоб наверняка3D-SPrinter писал(а): Да у меня вообще-то нет какой-то особенной схемы, всё обычно. Вот тут всё подробно описано http://3deshnik.ru/blogs/akdzg/podklyuc ... e-mendel90 . Левый мотор подключается к Y, правый к X. Концевики вот тут видно подключение. Концевики работают на замыкание при нажатии.

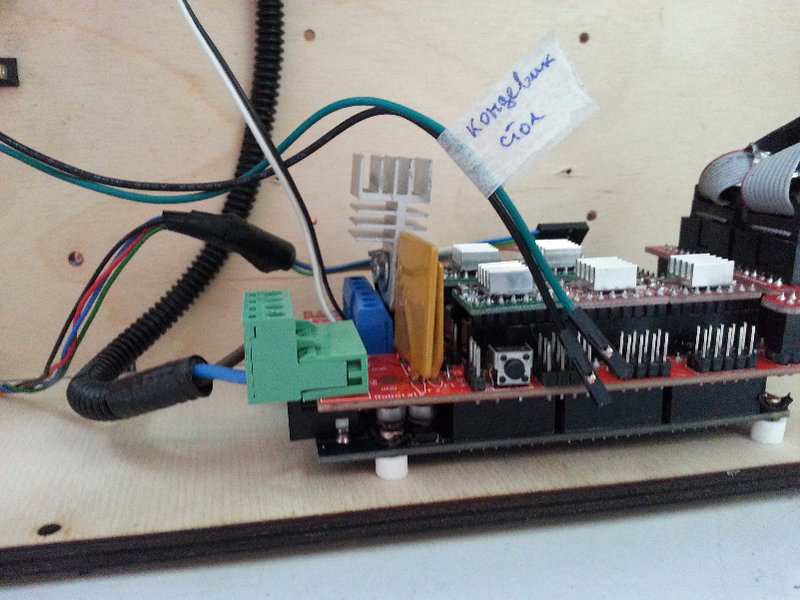

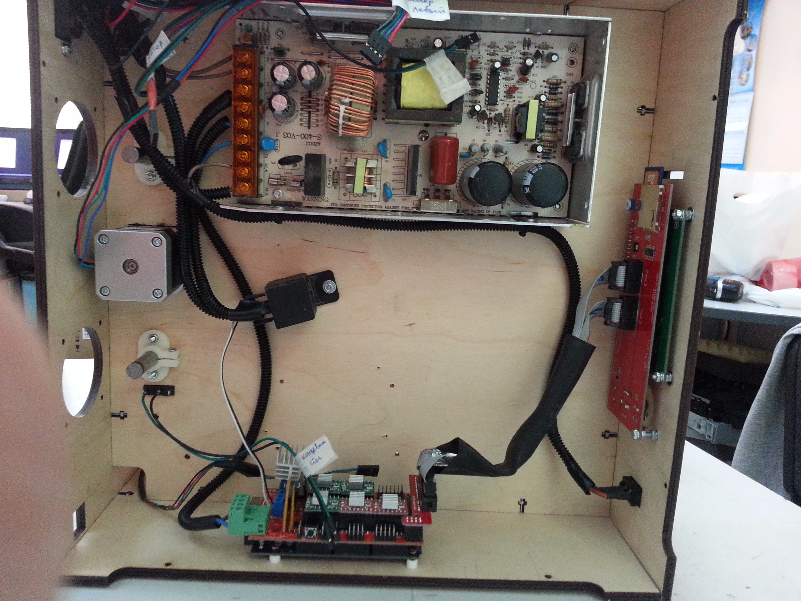

Только не понял, зачем там у вас релюха стола установлена? Если на ключе рампса установлен радиатор, то его хватит без всяких релюшек.

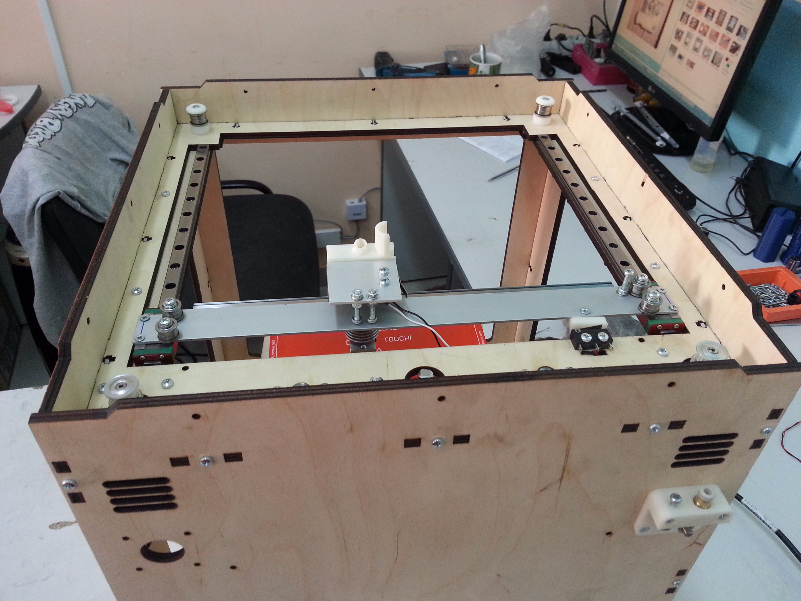

В конце рабочего решил померить ремень, жесть, какой он прочный и не гнущийся, ролики на балке для него маленькие, надо между ними что-то подложить - шайбочку, даже не представляю как его натягивать....
