Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение 3D-SPrinter » 13 дек 2022, 01:29

Mazayac писал(а):
13 дек 2022, 01:24
с мостами жопа.
Вообще-то, никаких мостов больше нескольких миллиметров без поддержек быть не должно. И сильно дуть на них не понадобится.

Kaktus
Сообщения: 2129
Зарегистрирован: 05 мар 2018, 19:59
Откуда: красавец Таганрог
Благодарил (а): 132 раза
Поблагодарили: 279 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Kaktus » 13 дек 2022, 08:28

Vikent писал(а):
13 дек 2022, 01:17
И ни разу не видел, чтобы кто-то добавил в модель собственно саму условно печатаемую деталь,
Я добавлял поначалу- ниочем это, лишнее усложнение задачи. Если поток воздуха идет непосредственно под сопло - результат отличный, если нет - шляпа.

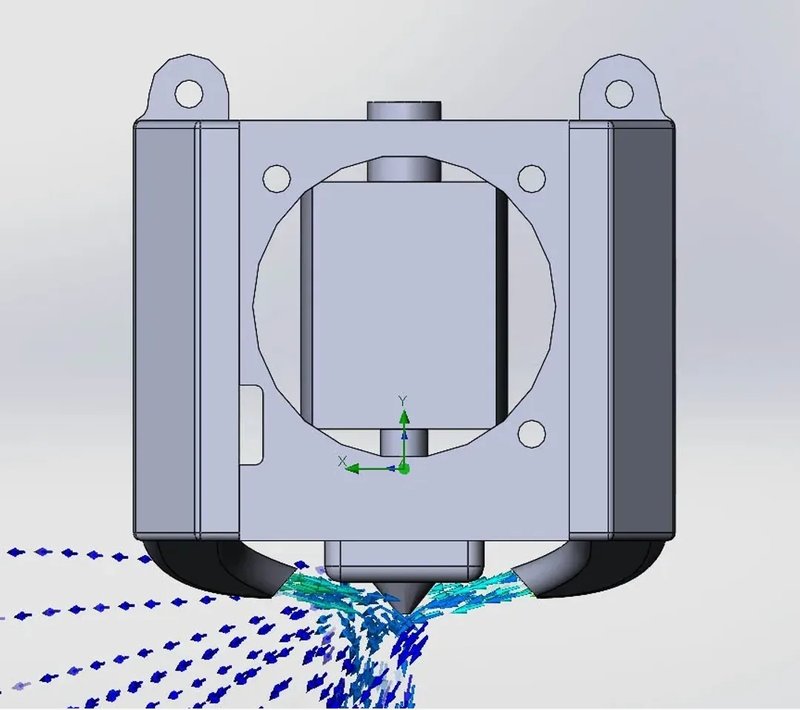

Последнее, что моделил:

Kaktus
Сообщения: 2129
Зарегистрирован: 05 мар 2018, 19:59
Откуда: красавец Таганрог
Благодарил (а): 132 раза
Поблагодарили: 279 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Kaktus » 13 дек 2022, 08:31

Mazayac писал(а):
13 дек 2022, 01:24
Да, вот сейчас на обдув работают два мелких аксиальника 4010 - с мостами жопа.

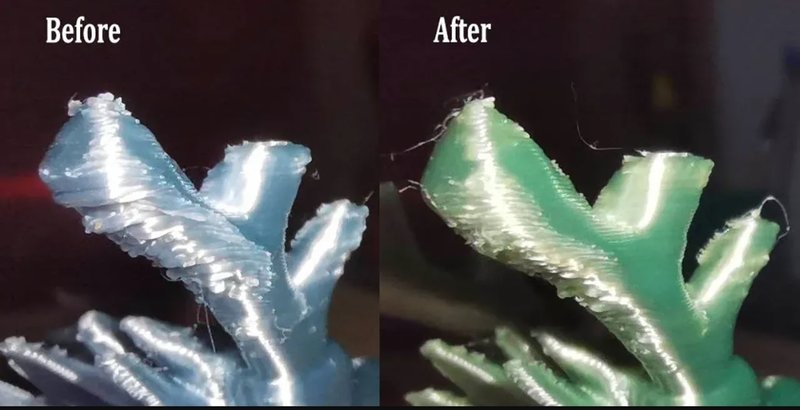

У меня на втором принтере такие - если направить поток в нужное место - отлично справляются. Дуть на водичку или дымок пускать для симуляции - шляпа) На картинке выше дрыга дула со штатными воздуховодами и модифицированными по результатам симуляции в Солидворкс. Турбины 4010, ПЛА.

Аватара пользователя
Mazayac
Сообщения: 1688
Зарегистрирован: 06 ноя 2018, 22:28
Имя: Алексей
Откуда: Нижний Новгород
Благодарил (а): 166 раз
Поблагодарили: 165 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Mazayac » 13 дек 2022, 09:04

Kaktus писал(а):
13 дек 2022, 08:31
дула со штатными воздуховодами и модифицированными по результатам симуляции в Солидворкс
Понял, интересная инфа.
Sprinters: Mini, Techno 232, Pro Techno. Photon Mono X.

Vikent
Сообщения: 646
Зарегистрирован: 31 янв 2019, 23:09
Имя: Виктор
Откуда: Королёв
Благодарил (а): 28 раз
Поблагодарили: 68 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Vikent » 13 дек 2022, 11:05

Kaktus писал(а):
13 дек 2022, 08:31
На картинке выше...
А каков реальный размер этих "кораллов"?

Kaktus
Сообщения: 2129
Зарегистрирован: 05 мар 2018, 19:59
Откуда: красавец Таганрог
Благодарил (а): 132 раза
Поблагодарили: 279 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Kaktus » 13 дек 2022, 12:41

Vikent писал(а):
13 дек 2022, 11:05
А каков реальный размер этих "кораллов"?
4-5мм. Это рога популярного дракона https://3dtoday.ru/3d-models/games/toys ... a-sarnirax

Stein
Сообщения: 522
Зарегистрирован: 27 фев 2018, 10:22
Имя: Дмитрий
Откуда: Нижний Новгород
Благодарил (а): 123 раза
Поблагодарили: 15 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Stein » 13 дек 2022, 14:49

Vikent, Я сделал эту симуляцию чтобы оценить куда дуют сопла и с какой силой. Это не финальная модель.
Я вообще не стал бы что-то выдумывать, но здесь нет штатного кронштейна под орбитер 2.0, соответственно и обдув не подойдет


заказал вот такой вентилятор: https://rrf3dshop.ru/catalog/ventilyato ... all/#props
у него гораздо больше поток. Но скорее всего от этого смысла нет. На голову буду ставить может быть.

Kaktus
Сообщения: 2129
Зарегистрирован: 05 мар 2018, 19:59
Откуда: красавец Таганрог
Благодарил (а): 132 раза
Поблагодарили: 279 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Kaktus » 13 дек 2022, 15:06

Одна турбинка 4010 весит 11гр, две 22гр. Это конечно тот вес, ради которого стоит городить огород)

Stein
Сообщения: 522
Зарегистрирован: 27 фев 2018, 10:22
Имя: Дмитрий
Откуда: Нижний Новгород
Благодарил (а): 123 раза
Поблагодарили: 15 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Stein » 13 дек 2022, 15:56

Kaktus, На самом деле вы правы. Я поддался тенденции данной темы на снижение веса) Но у меня сейчас две трубники 4010. Мне их не всегда достаточно.

Аватара пользователя
Mazayac
Сообщения: 1688
Зарегистрирован: 06 ноя 2018, 22:28
Имя: Алексей
Откуда: Нижний Новгород
Благодарил (а): 166 раз
Поблагодарили: 165 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Mazayac » 13 дек 2022, 16:04

Stein писал(а):
13 дек 2022, 14:49
На голову буду ставить может быть.
Я бы сразу от этого варианта плясал.
Несмотря на заманчивость двойных шарикоподшипников, лучше брать "гидравлические" или простые скольжения - чтобы потом сотнями часов иметь меньший уровень шума.
Поток, несмотря на турбо-обороты, окажется совсем не впечатляющим. Более грамотно спроектированные аналоги (Delta, Matsushita) при тех же оборотах потребляют в полтора раза больше - с соответствующим ростом производительности.
Sprinters: Mini, Techno 232, Pro Techno. Photon Mono X.

Kaktus
Сообщения: 2129
Зарегистрирован: 05 мар 2018, 19:59
Откуда: красавец Таганрог
Благодарил (а): 132 раза
Поблагодарили: 279 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Kaktus » 13 дек 2022, 16:12

Stein писал(а):
13 дек 2022, 15:56
Мне их не всегда достаточно.
Просто сделайте симуляцию и направьте поток непосредственно под сопло) И чем меньше выкрутасов между турбинкой и выходом воздуха - тем лучше.

Stein
Сообщения: 522
Зарегистрирован: 27 фев 2018, 10:22
Имя: Дмитрий
Откуда: Нижний Новгород
Благодарил (а): 123 раза
Поблагодарили: 15 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Stein » 13 дек 2022, 16:31

Mazayac писал(а):
13 дек 2022, 16:04
Поток, несмотря на турбо-обороты, окажется совсем не впечатляющим. Более грамотно спроектированные аналоги (Delta, Matsushita) при тех же оборотах потребляют в полтора раза больше - с соответствующим ростом производительности.
Круто. Квест с вентиляторами 2.0 я как-то раз уже покупал три раза их. Тогда я ШИМ искал. Сейчас новые приключения)
Психанул. поставлю сейчас 4010 с шапки этой темы. Потом уже буду что-то думать. И без того я уже месяц этот орбитер поставить не могу)

Аватара пользователя
Mazayac
Сообщения: 1688
Зарегистрирован: 06 ноя 2018, 22:28
Имя: Алексей
Откуда: Нижний Новгород
Благодарил (а): 166 раз
Поблагодарили: 165 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Mazayac » 14 дек 2022, 00:57

Stein, я тоже хожу по граблям. Нет, по граблищам! Заказал 4 штуки Sunon 5015 - а они не шимятся! Как и их осевые вентиляторы.
Попробую поиграться с SoftPWM в Марлине....
Хорошо пока есть одна Дельта нормальная.
Sprinters: Mini, Techno 232, Pro Techno. Photon Mono X.

Kaktus
Сообщения: 2129
Зарегистрирован: 05 мар 2018, 19:59
Откуда: красавец Таганрог
Благодарил (а): 132 раза
Поблагодарили: 279 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Kaktus » 14 дек 2022, 05:17

Mazayac писал(а):
14 дек 2022, 00:57
Sunon 5015 - а они не шимятся!
Те Суноны, что шимятся, маркировку соответствующую имеют. Я чуть не наступил в это)

Аватара пользователя
Mazayac
Сообщения: 1688
Зарегистрирован: 06 ноя 2018, 22:28
Имя: Алексей
Откуда: Нижний Новгород
Благодарил (а): 166 раз
Поблагодарили: 165 раз

Re: Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

Непрочитанное сообщение Mazayac » 14 дек 2022, 14:43

Kaktus, те Sunon, что имеют соответствующую маркировку, шимятся не по питанию, а по третьему проводу (что всего лишь потребует изменения коммутации проводов), но их нигде не купить....
Sprinters: Mini, Techno 232, Pro Techno. Photon Mono X.
