Наоборот, лучше иметь запас по мощности, а подстраховаться можно, добавив резистивный делитель по входу усилка. Обычно он там и так есть, так что достаточно просто увеличить сопротивление резистора.

Контроль будет лучше, это понятно. Мне не спалить бы раньше времени А про резистор, надо будет подумать. Если проект не зависнет и будет реализован.

[Lenivo]

Переделал древний подарочный АНАЛОГОВЫЙ приемник AEG.
Принимал не все станции FM, плохая избираемость, плохая разборчивость звука, а самое главное частоту не держал - частота постоянно уходила.

Хотел сперва спаять на ардуино и FM модуле с экраном..... но потом заказа на АЛИ несколько разных модулей для приемника.... но они пока едут.
А у меня осталось несколько панелек ФМ, МП3 и блютуз..... перебирал из когда делала тюнер для свой системы... И решил поставить оду из таких панелек, которая мне не очень подошла - у неё на экране сбоку псевдо уровень сигнала мигает из полосок и включение плосок на чувствительной системе проходит как слабые щелчки - при включении падает уровень питания, внутри микросхемы и внешним конденсатором это не убирается, а здесь это не слышно.

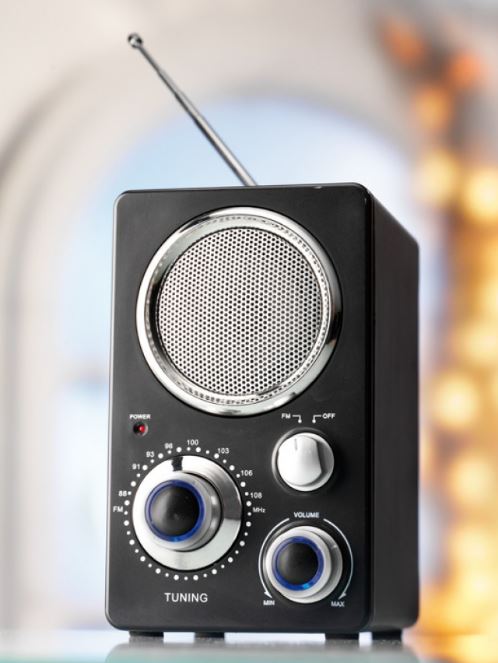

Было примерно так - только у меня ручки сверху были и ободок на динамике чуть другой формы.

AEG MR.JPG (47.37 КБ) 4214 просмотров

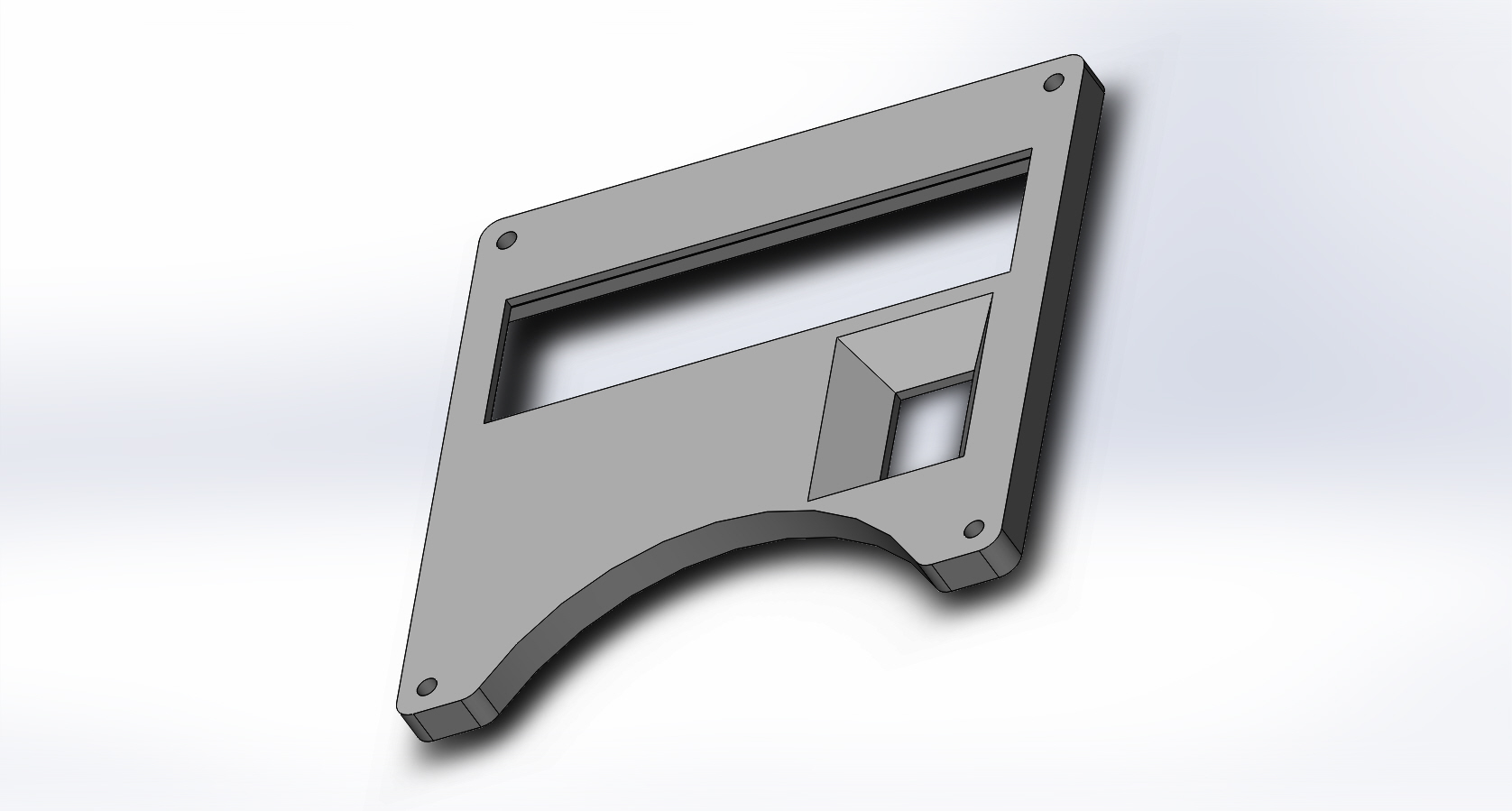

Я напечатал накладку на 3Д принтере

И стало так

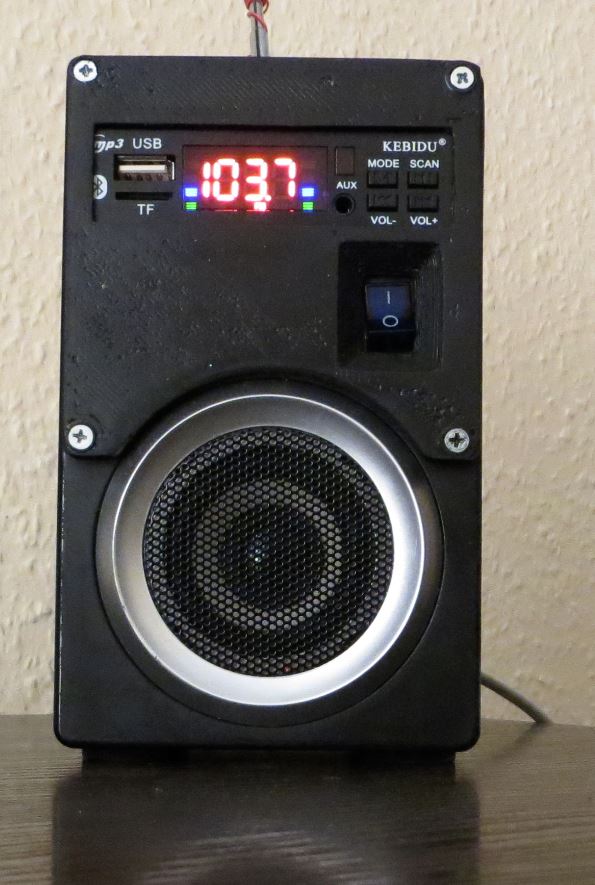

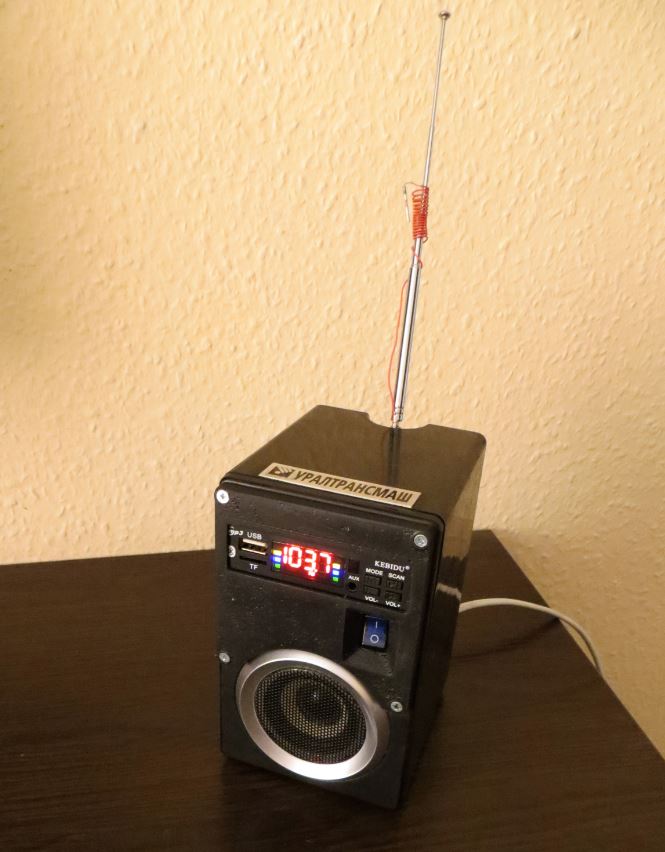

Приемник 1.JPG (69.44 КБ) 4214 просмотров

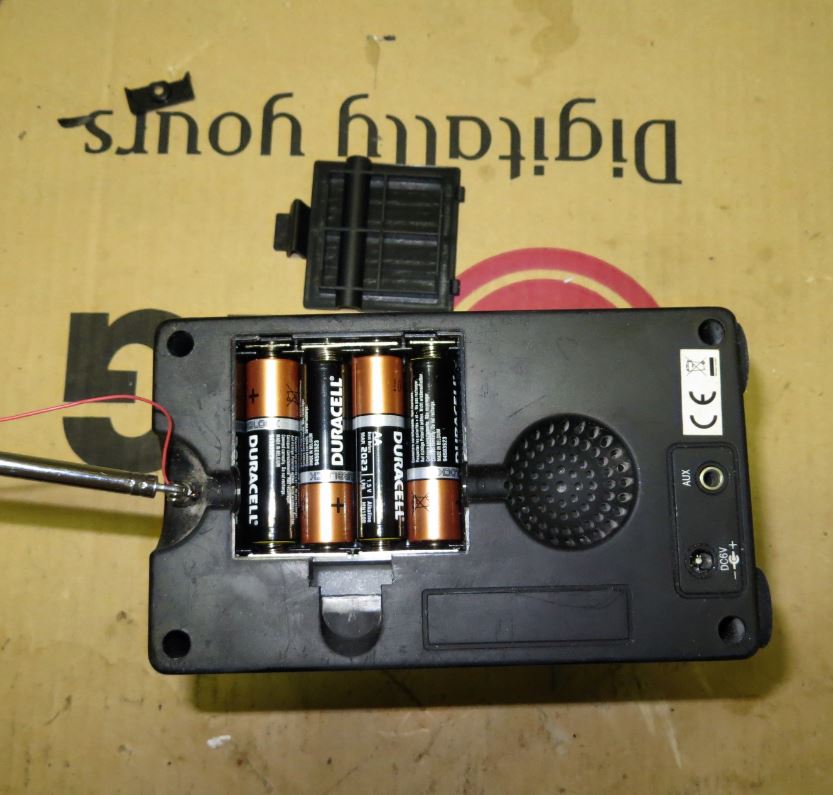

Приемник имеет питание от 4 батареек или можно внешний блок питания подключить.... И вот тут засада по применению блютуз фм панельки и дополнительного усилителя мощности для динамика - с питанием получается разнобой, а если городить отдельную стабилизацию, то это дополнительные энерго потери. Или надо весь батарейный отсек переделывать под аккумуляторное питание со свое платой стабилизации...... Короче решил все по другому сделать.

Сама панелька имеет питание 4,7-9 вольт - стабилизатор стоит на 3,3 вольта стоит, а хотел поставить платку цифрового усилителя РАМ8403 - а она не допускает питание выше 5 вольт и просто сгорает. Если подключать к АРДУИНО плате - там есть 5 вольтовый стабилизированный выход и всё хорошо, а тут нужно было бы отдельный стабилизатор городить.....

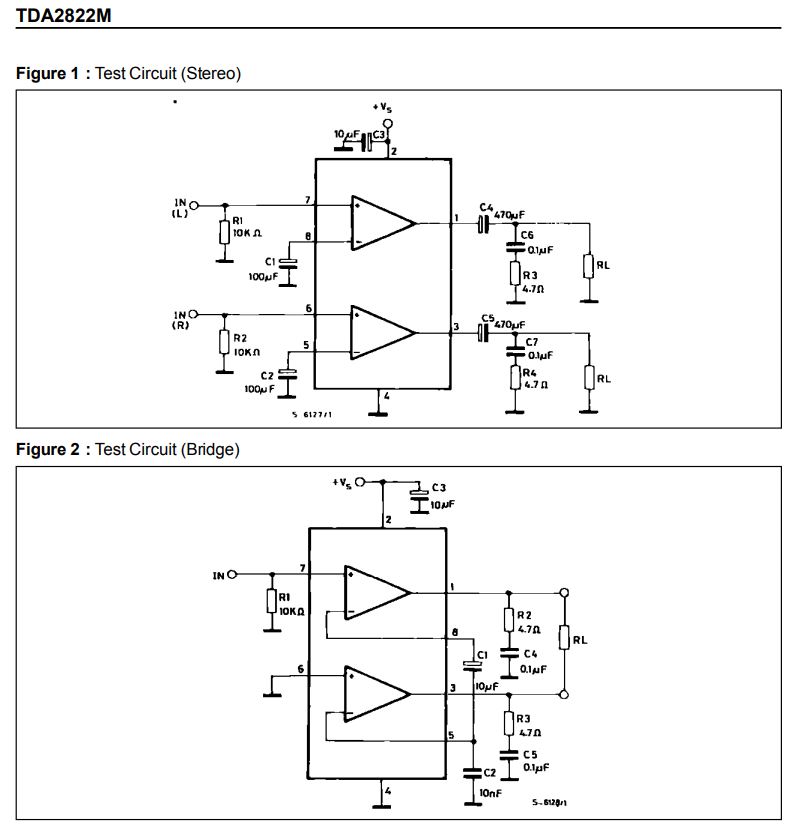

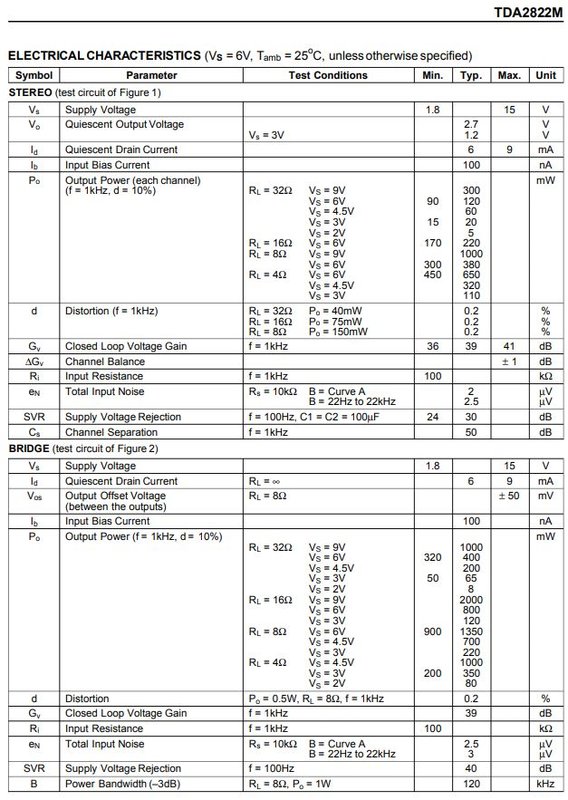

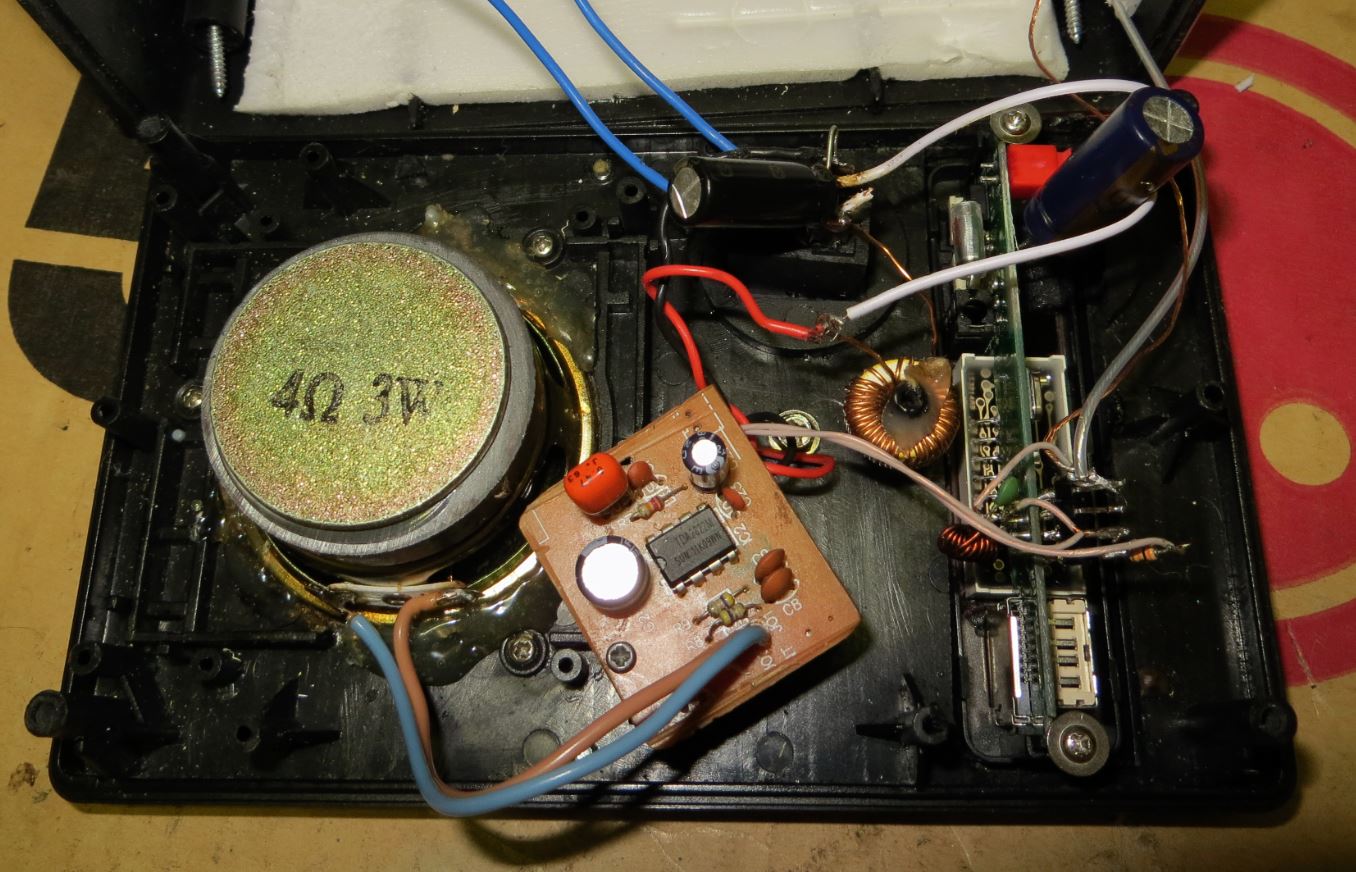

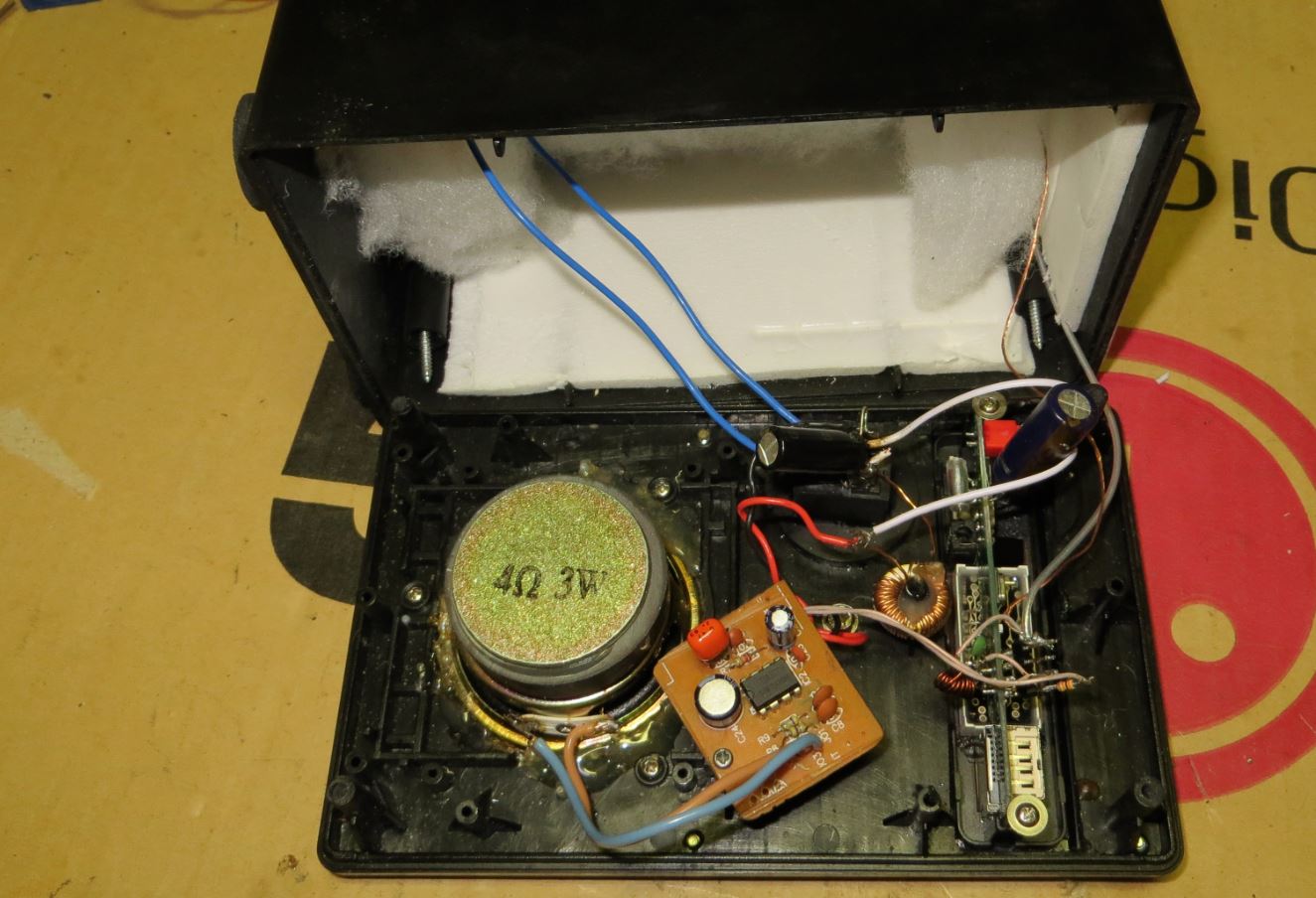

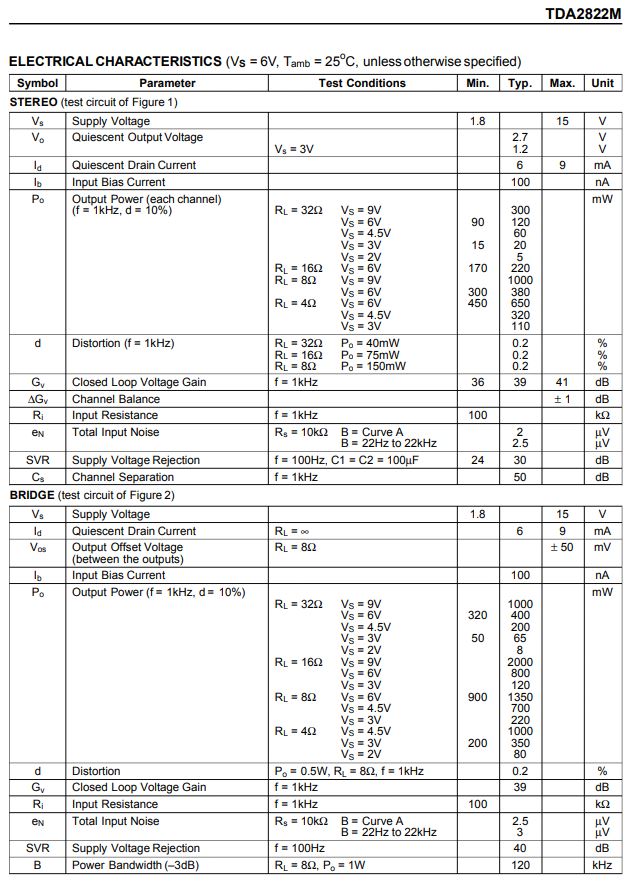

Ну и подумав решил использовать микросхему для усилителя - ту, которая стояла в этом приемнике для усиления- TDA2822m, в мостовом режиме она дает честный 1 ватт на 4 омный динамик при 4,5 вольтах. ЗАТО питание от 1,8 вольта до 15 вольт держит !!!!!...При этом требует минимум радио элементов для обвязки - Я просто отпилил кусочек платы с ней от старой платы приемника ну и электролитические конденсаторы поставил большей емкости и с лучшим ЕSR. А а также керамический разделительный конденсатор на входе заменил на полипропиленовый большей емкости (он резко ухудшал разборчивость звука). Поставил дроссель-тор и дополнительный конденсатор на питание.


Кстати звук с этой микросхемой для ушей гораздо лучше цифровых усилителей - этот звук можно слушать часами и уши не заворачиваются в трубочку.... Кстати по разборчивости и громкости микросхема достаточно хороша. Пришлось даже сопротивление 30кОм припаять на вход чтобы снизить входной сигнал - слишком большой сигнал и микросхема в защиту выходила... Эти микросхемы во многих аналоговых импортных приемниках стоят - рекомендую их для поделок использовать. Кстати и готовые модули на них есть на Алиэкспрессе стоят столько же как и модуль на РАМ8406.... Только в стерео варианте она в четыре раза менее мощная, чем РАМ8406, но в мостовом варианте на моно она вполне до 2 ватт тянет на 16 омный динамик, а на 4 омный до 1 ватта..... но после половины мощности резко растут искажения.

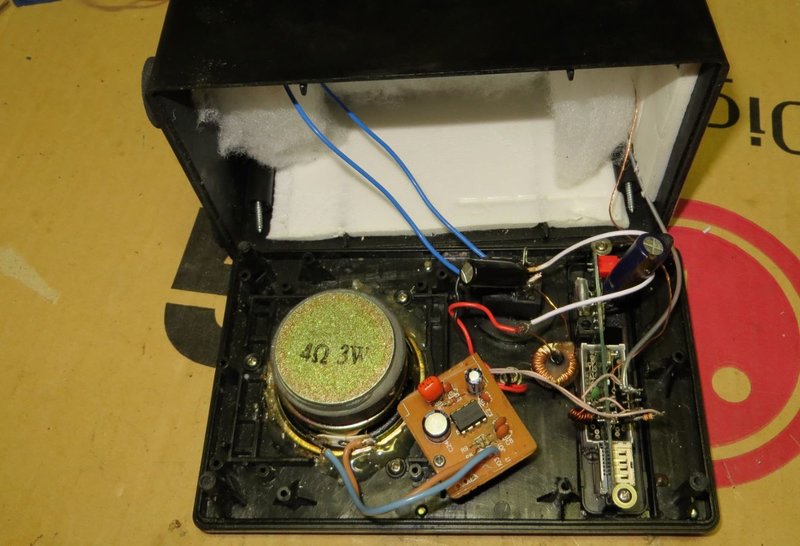

Ну короб внутри обклеим шумоизоляцией и проложил синтепоном

Прикольно получилось для вечерней равлекухи..... У меня ещё есть несколько старых аналоговых приемников, придут платки дальше поэкспериментирую.

[3D-SPrinter]

[Lenivo]

Пришёл очередной ФМ-модуль цифрового радио....

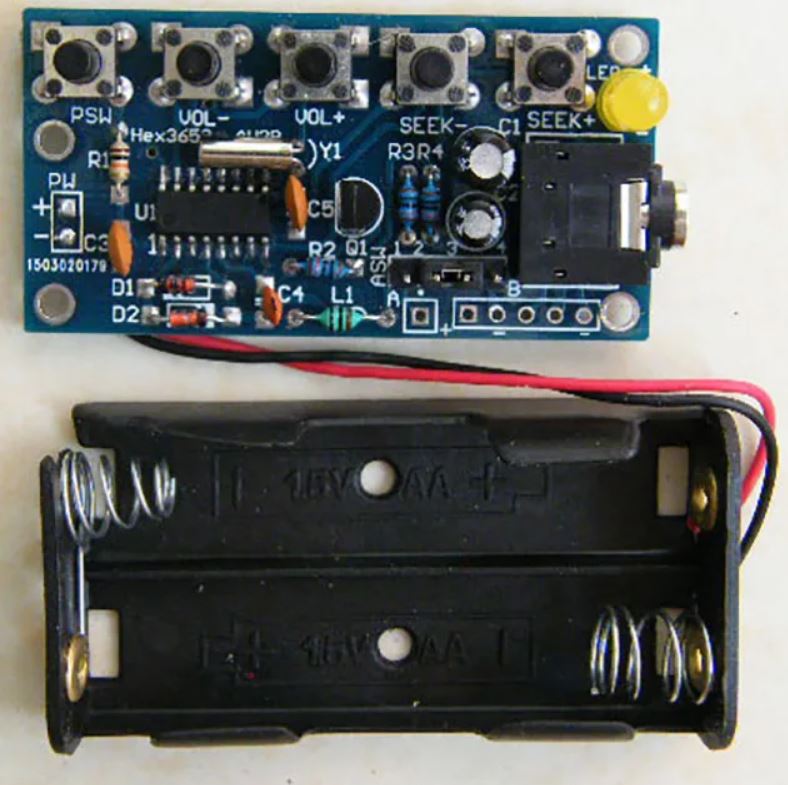

HEX3653 76-108Mhz

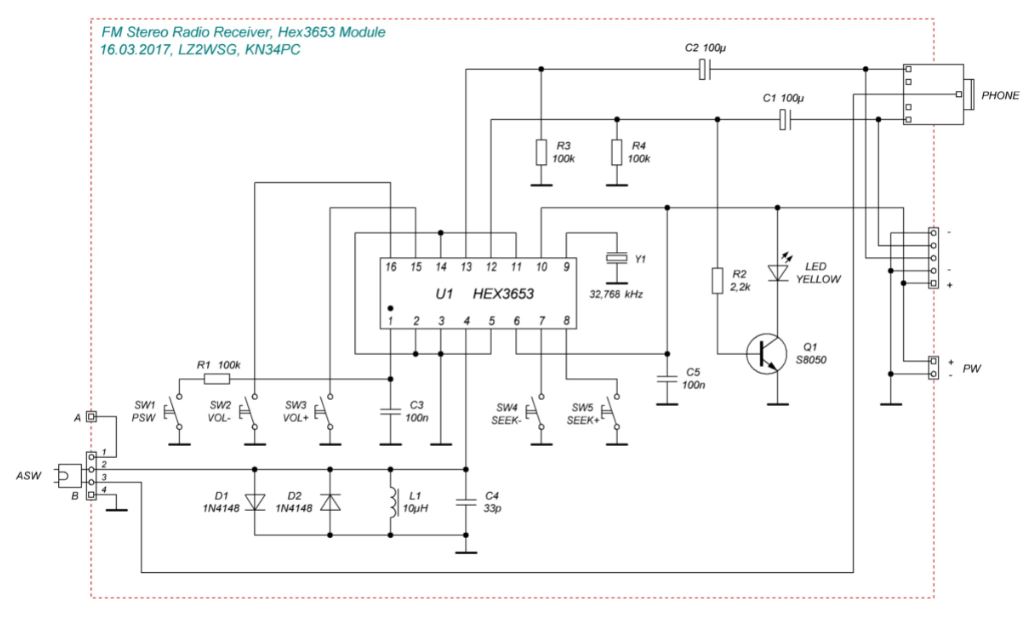

Его схема.


Реально модуль построен на основе схемы RDA7088

HEX3653.zip

(1.8 МБ) 195 скачиваний

Модуль рассчитан на работу на наушники, и с наушниками работает довольно хорошо.
Есть выключение, громкость+-, и поиск станций по частоте +-, с запоминаем последней станции и уровня громкости.

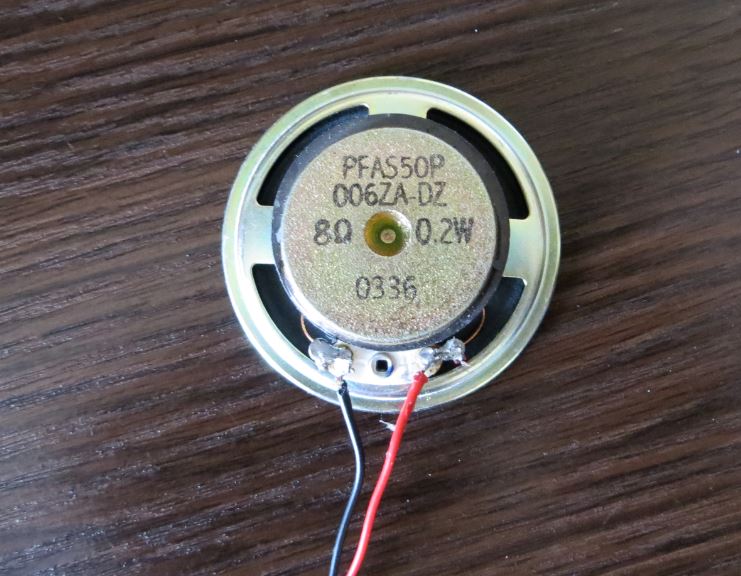

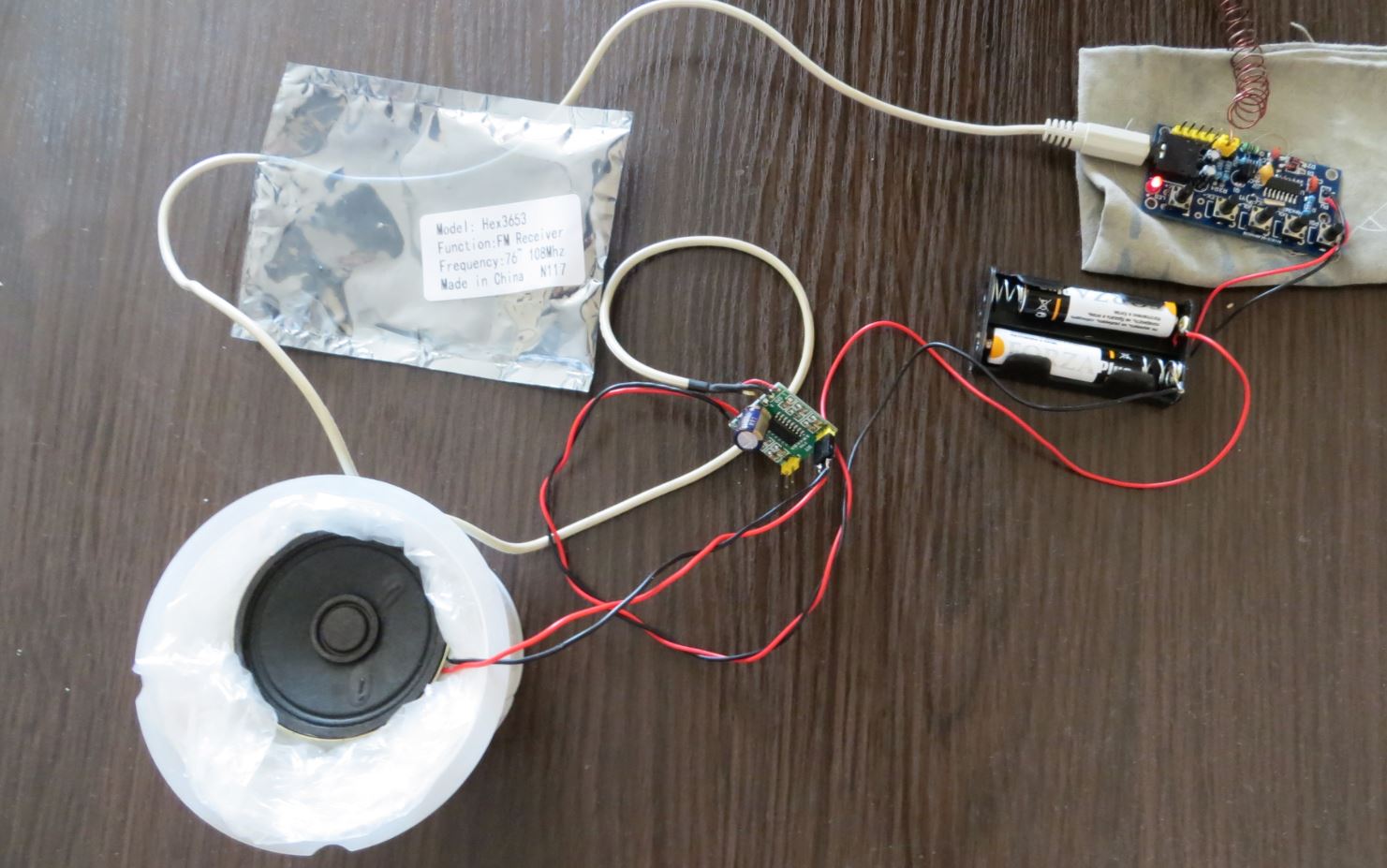

Попробовал подключить РАМ8403 - у меня модуль спаян со шнуром, так что паять ничего не надо..... и он заработал от двух батареек- всего -3 вольта общее... но на краю. Потянул на таком напряжении только самый маленький по мощности динамик - 0,2 ватта 8 ом. Громко -достаточно чтобы озвучить всю комнату.


Динамик 0,5 ватта уже не потянула микросхема на таком питании. Надо попробовать спаять TDA2822 - у меня где то есть на платах....

[Lenivo]

Когда нужно сделать звуковое оформление быстро из подручных средств для маленького динамика.

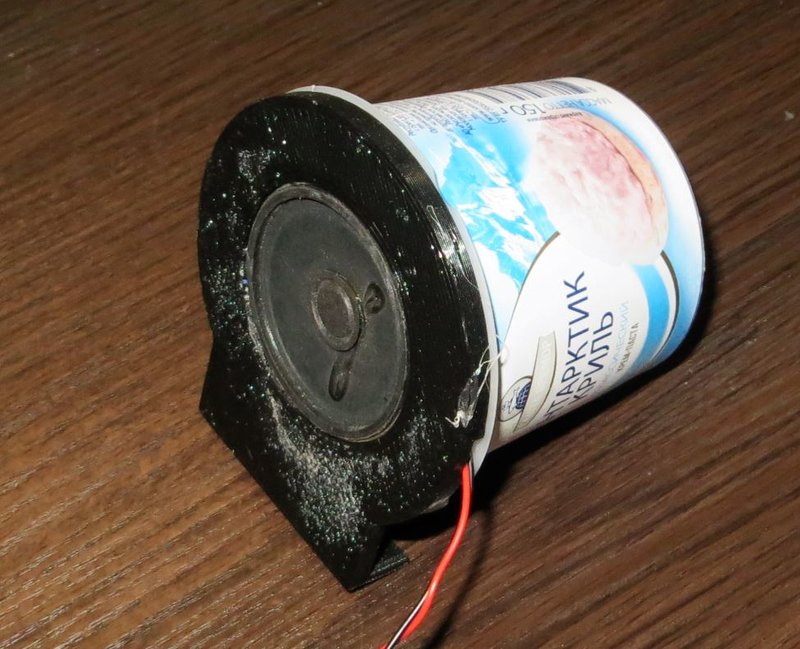

+ банка от арктического криля .... то что было.

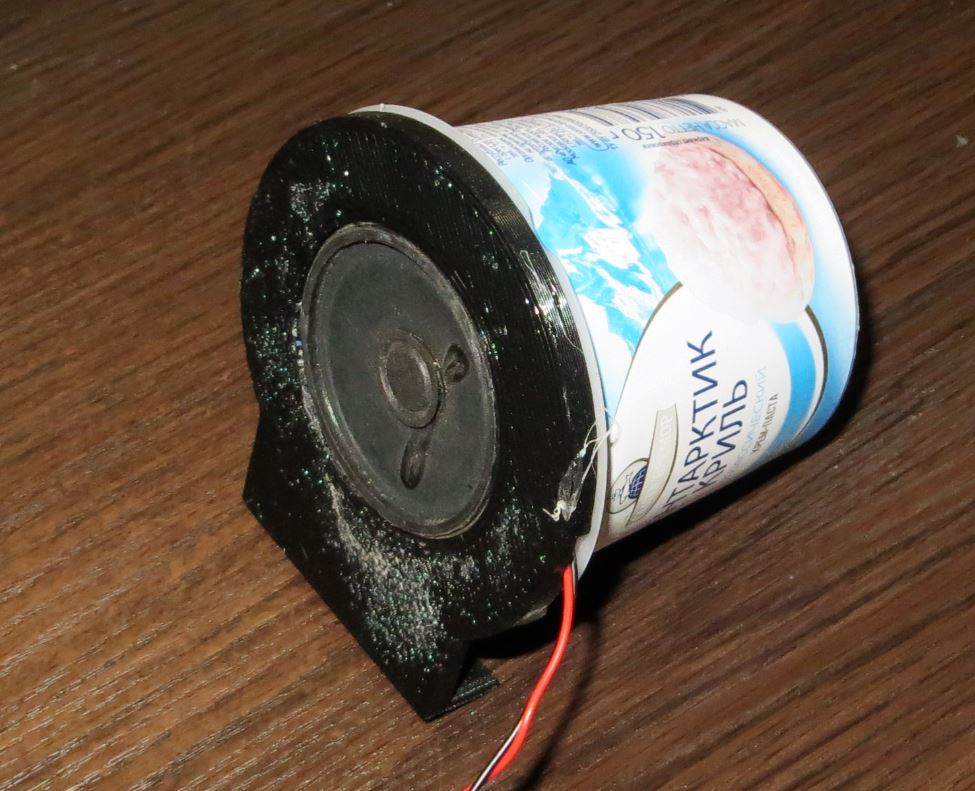

получили прикольную колонку.

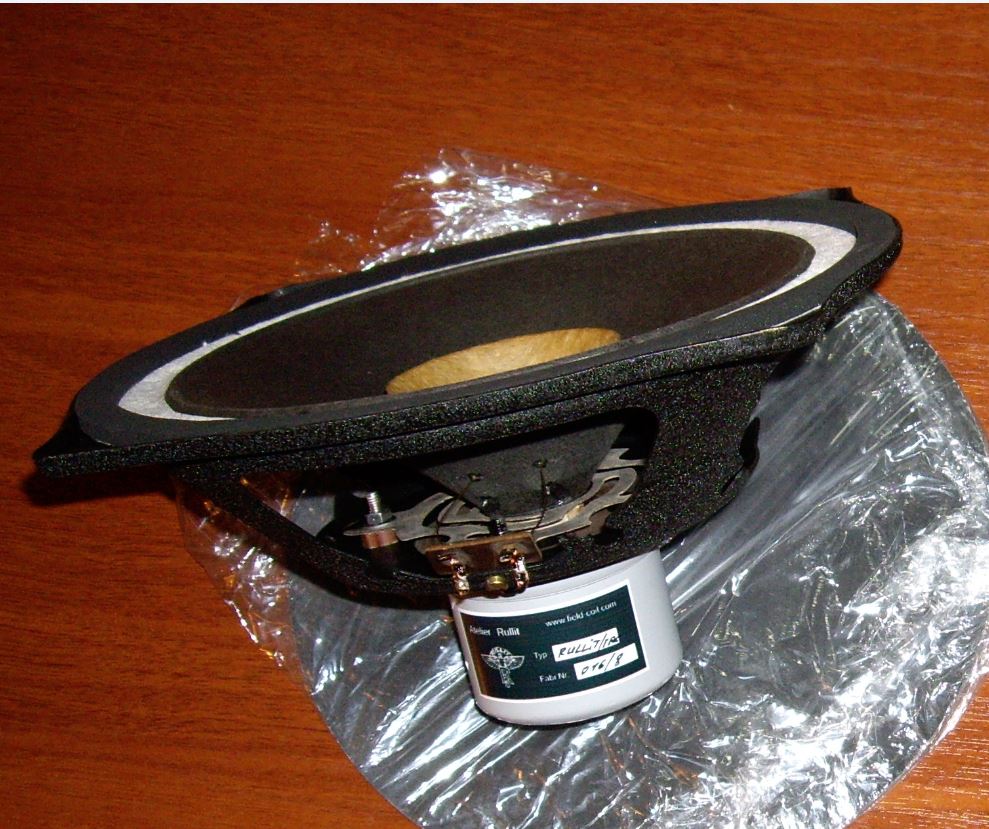

Не ожидал такого звука от такого динамика. Причем есть такой же мощности и диаметра , но с неодимовым магнитом - он играет хуже, чем с обычным черным керамическим магнитом.

[AHTOH]

получили прикольную колонку.

[3D-SPrinter]

звуковое оформление быстро из подручных средств

Креативненько!

[Lenivo]

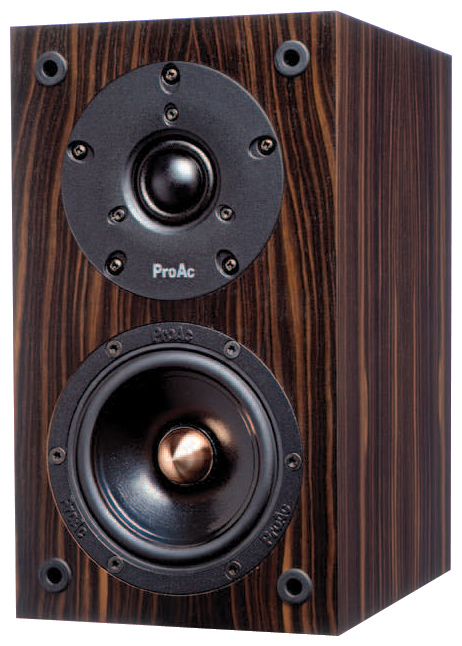

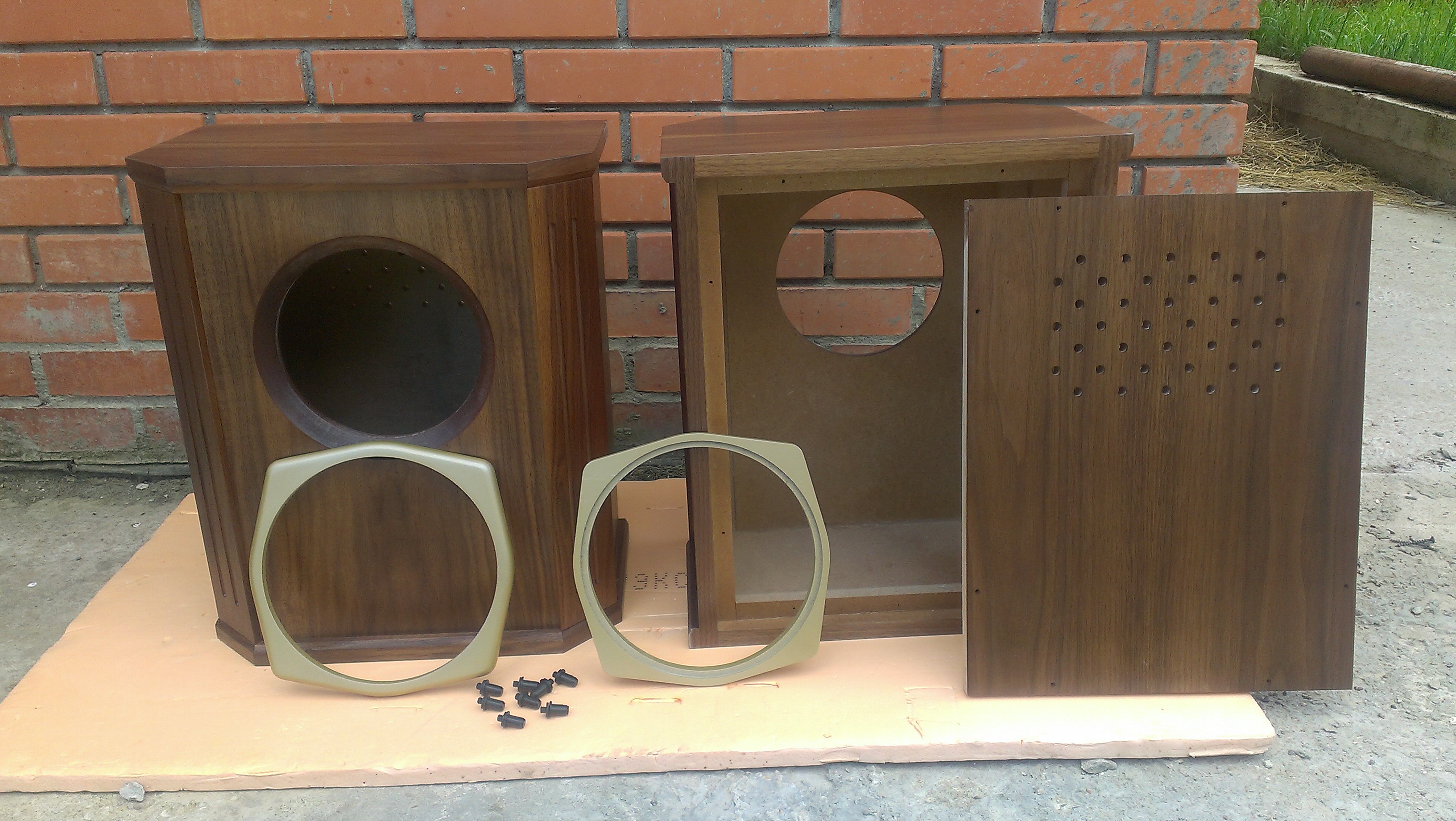

Переделал свои компьютерные колонки ProAc Tablette Reference 8 Signature
переделал катушки индуктивности штатные заменил на катушки на воздушном сердечнике.

полная статья на Яндекс Дзене.
https://zen.yandex.ru/media/id/5d2fea2a ... 4bf0fd0d76

Tablette Reference 8 Signature 2.jpg (273.42 КБ) 4129 просмотров

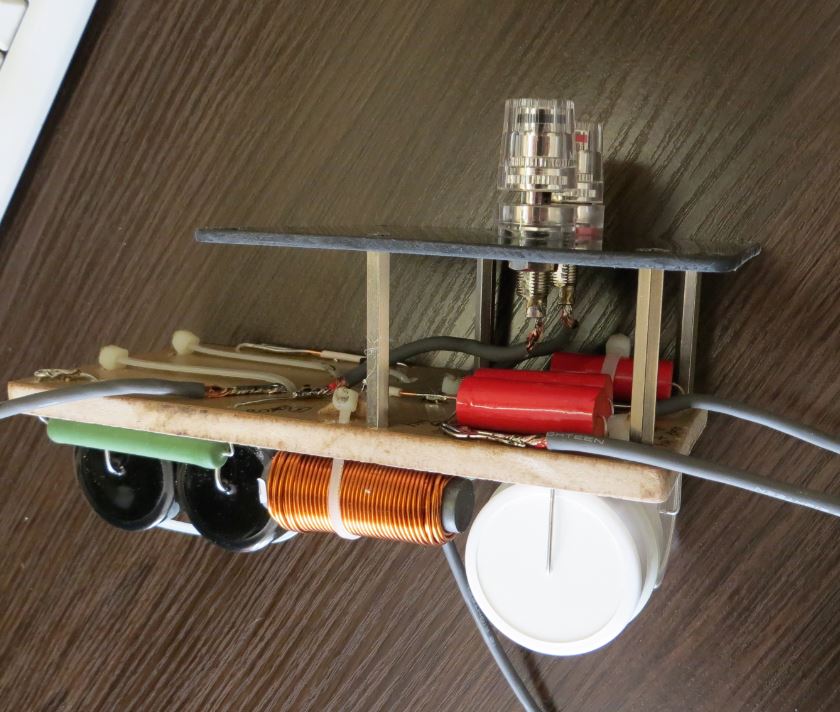

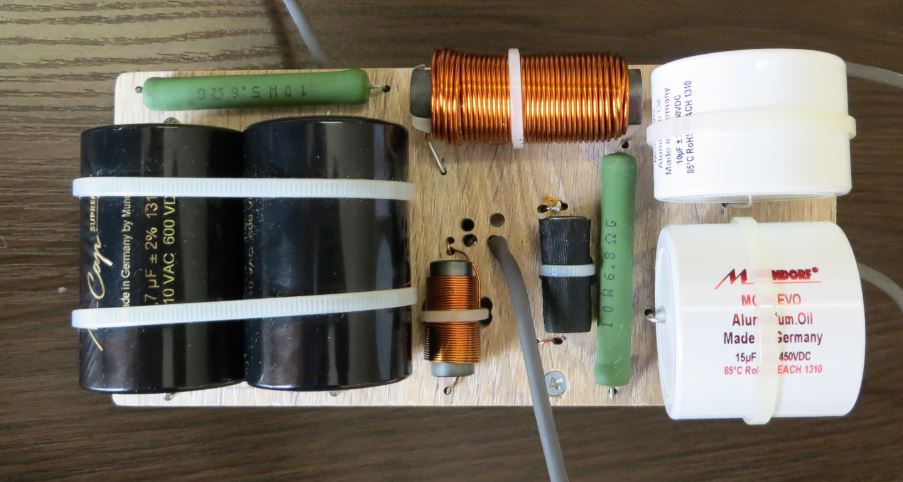

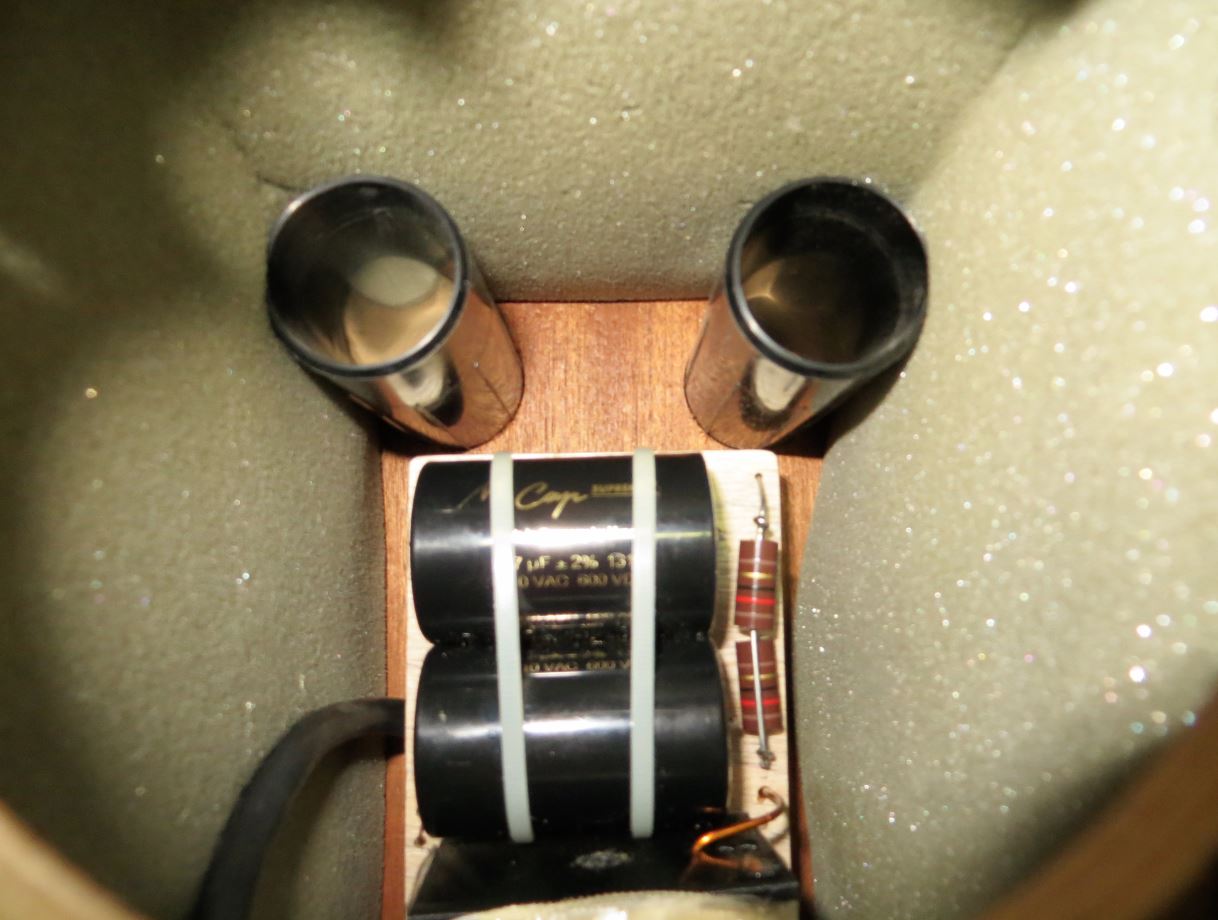

переделанный кроссовер

Спойлер

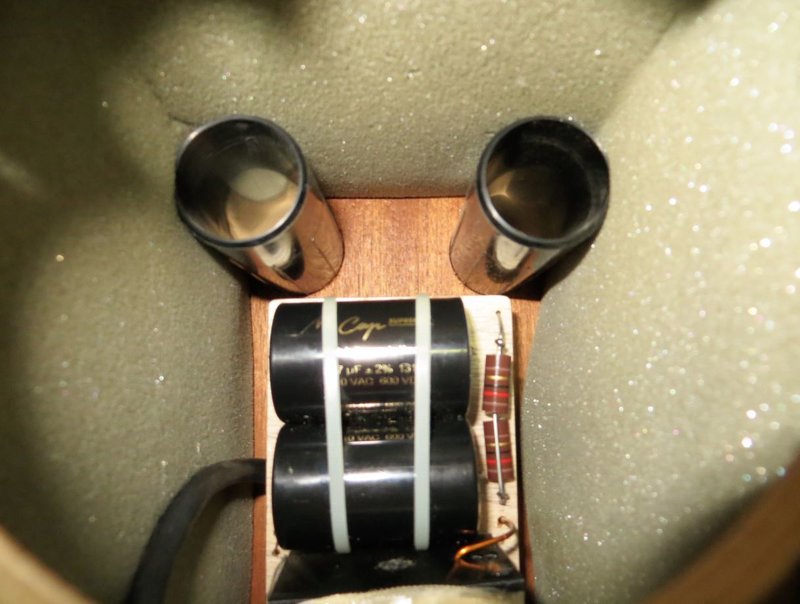

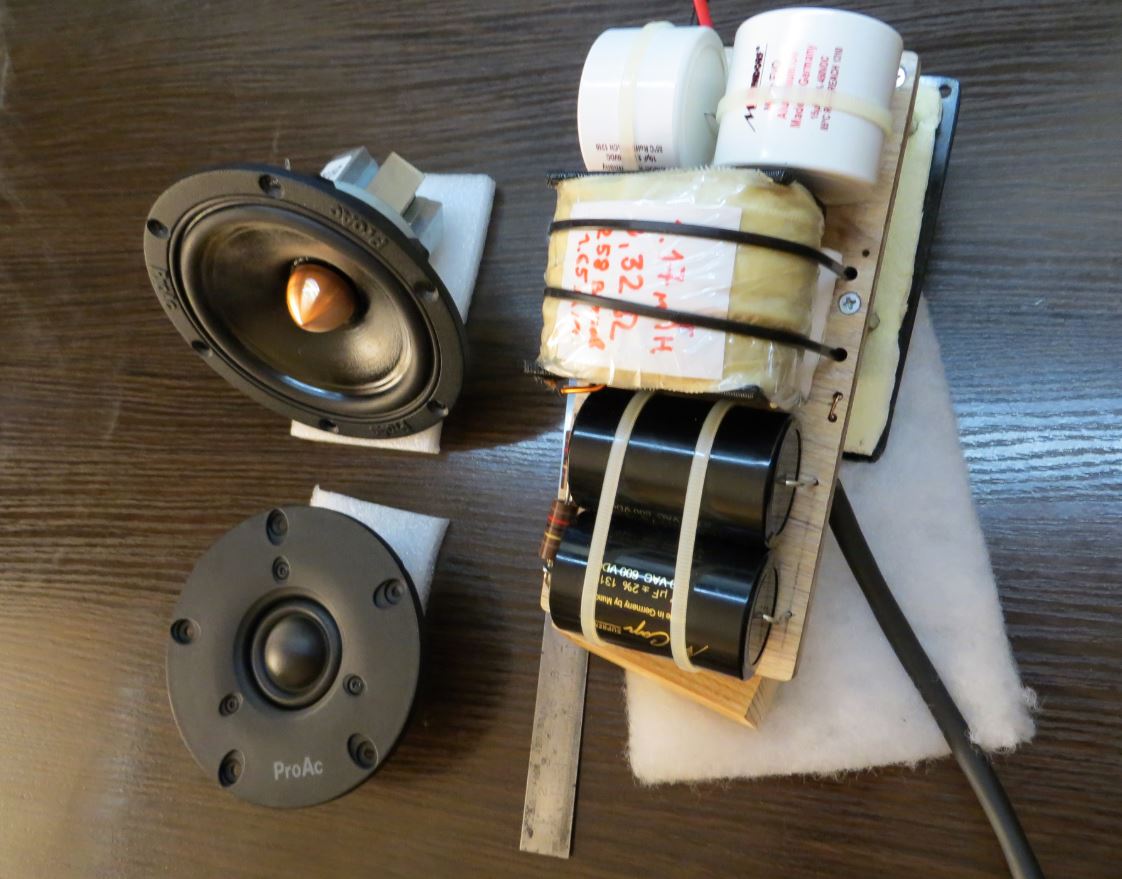

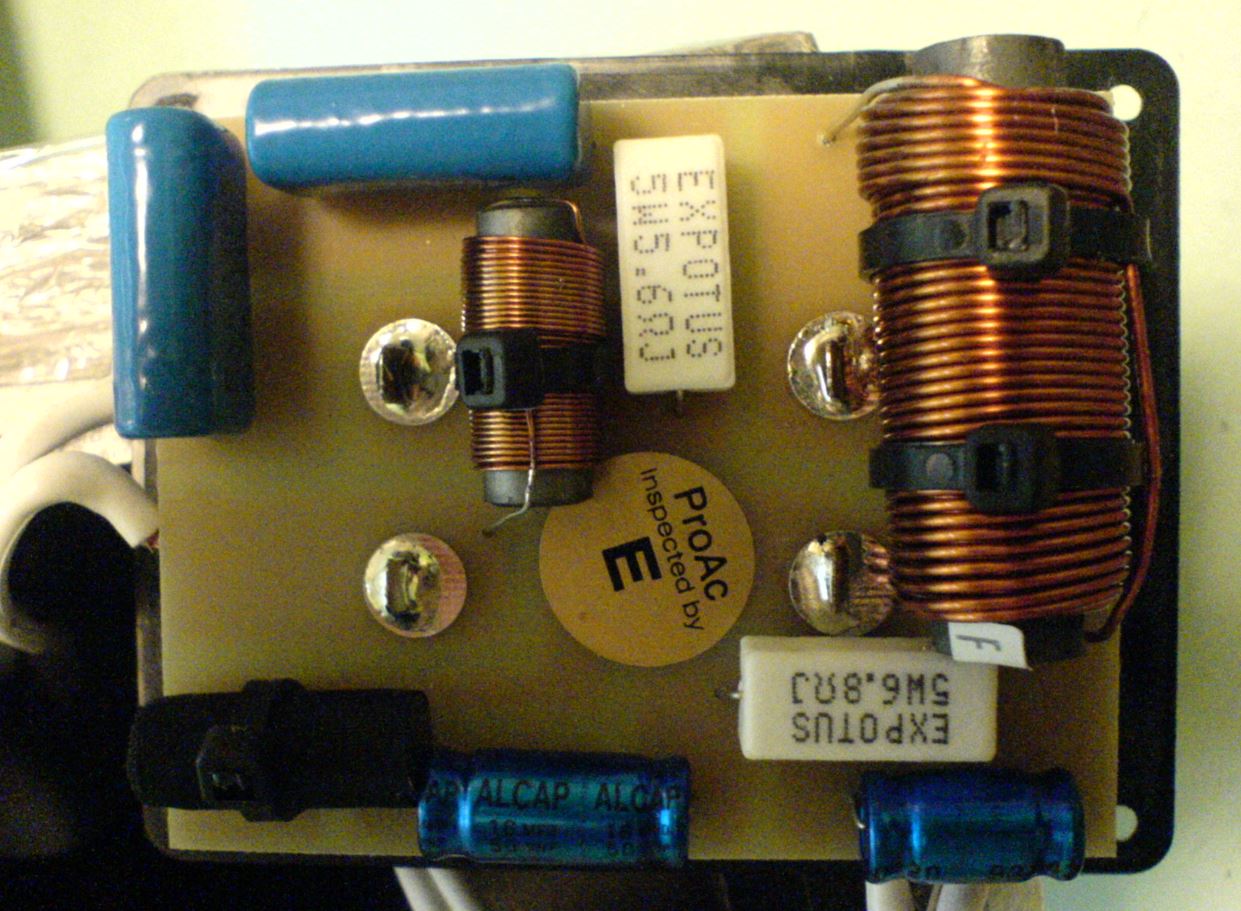

штатный кроссовер

первым этапом поменял конденсаторы, внутренние провода и входные разъёмы. Ранее здесь на этом сайте описывал более подробнее.

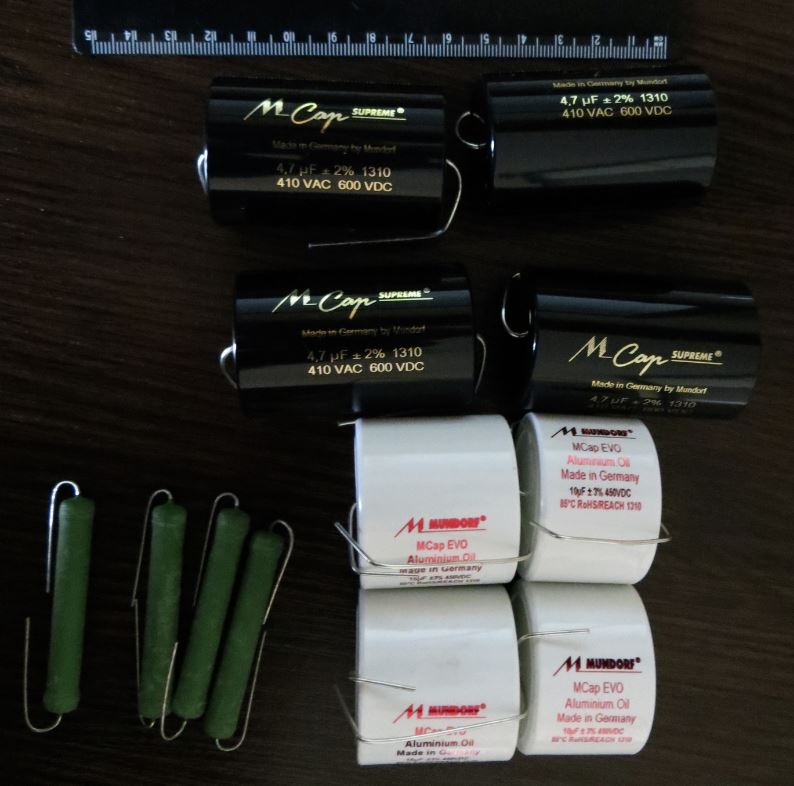

Конденсаторы

Tablette Reference 8 Signature 13.jpg (74.48 КБ) 4129 просмотров

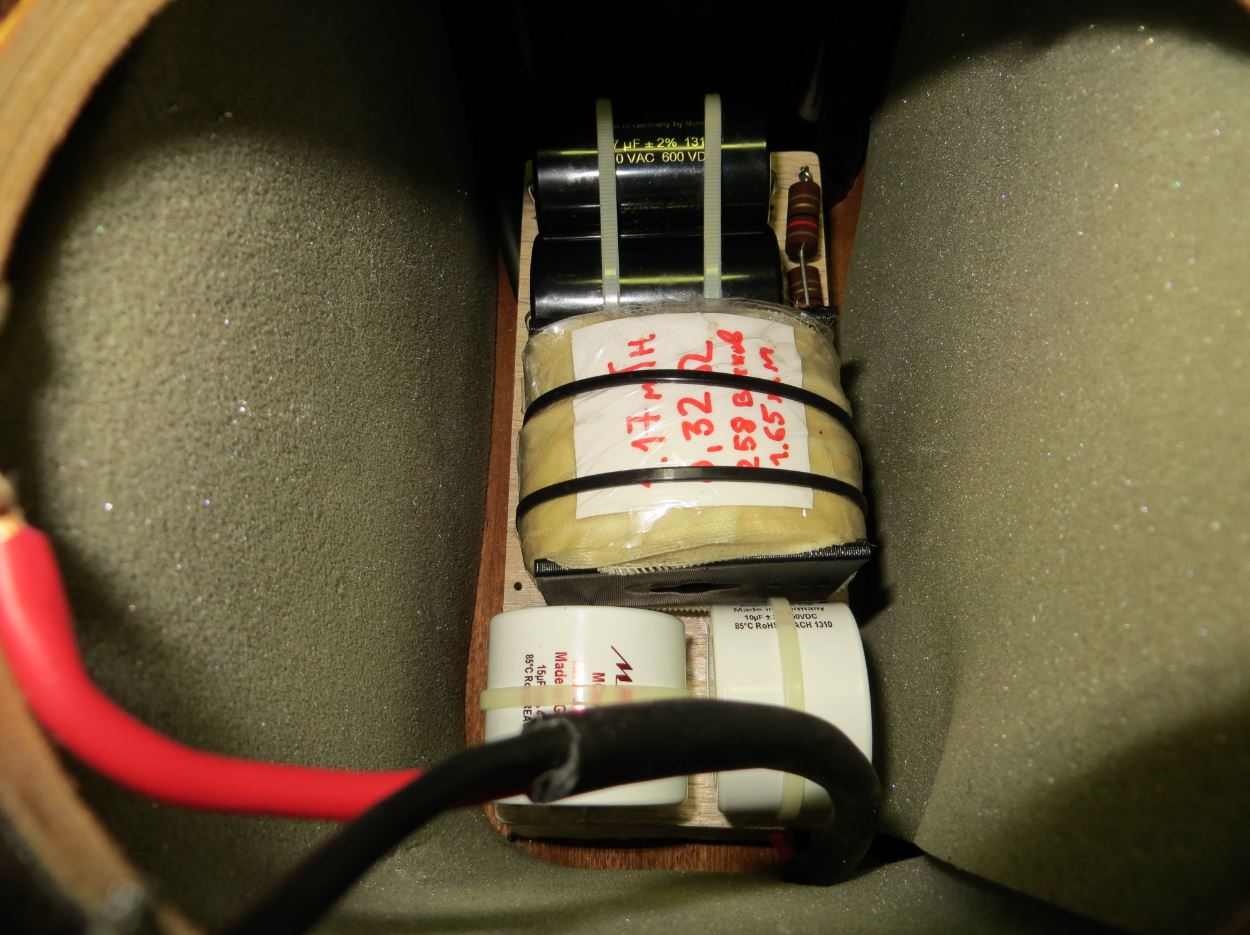

Вот такой получился тогда кроссовер

Tablette Reference 8 Signature 16.jpg (71.14 КБ) 4129 просмотров

На текущем этапе намотал самодельные катушки индуктивности проводом 1,65 мм(СЧ/НЧ) и 0,75 мм (ВЧ)

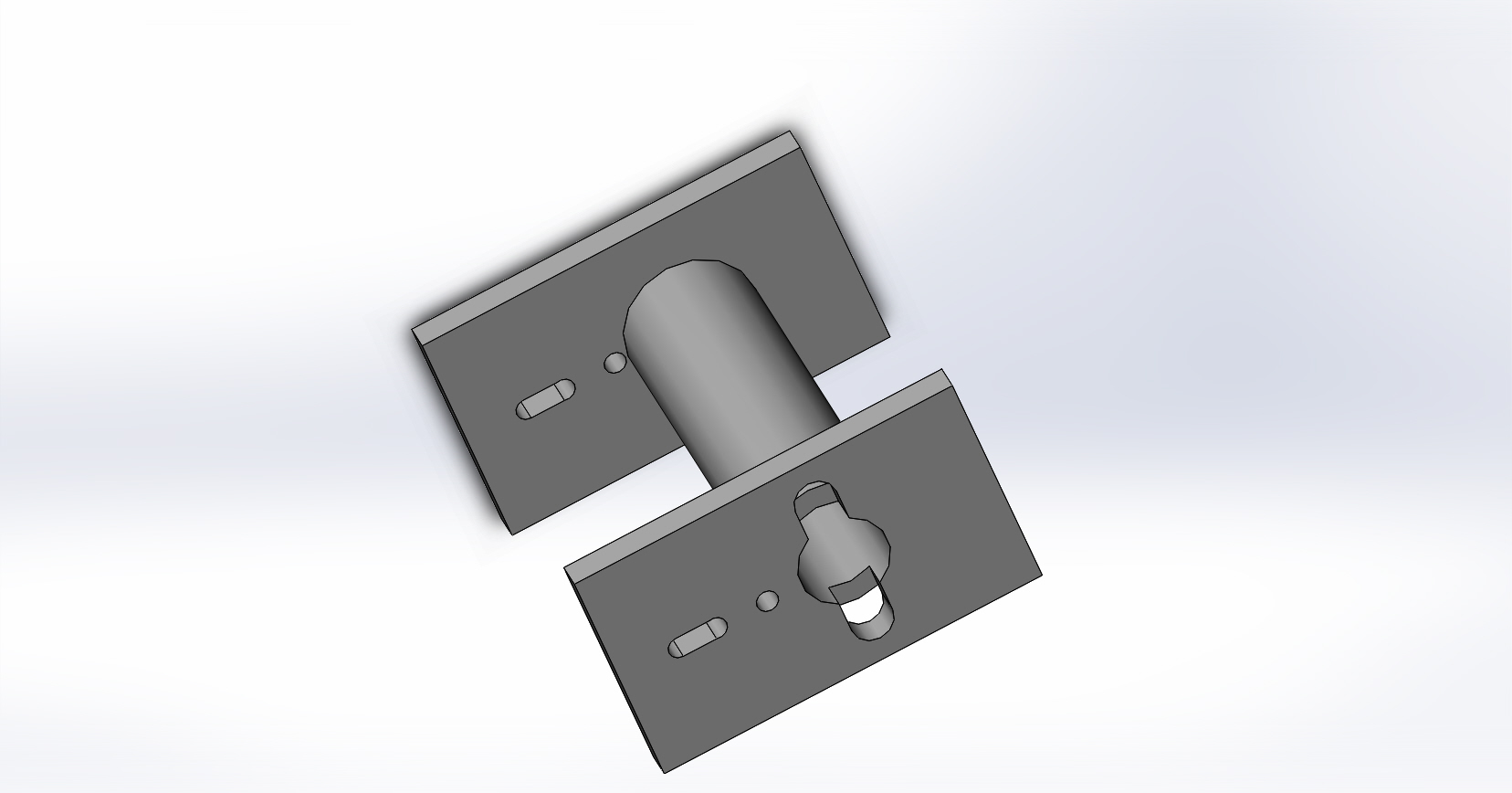

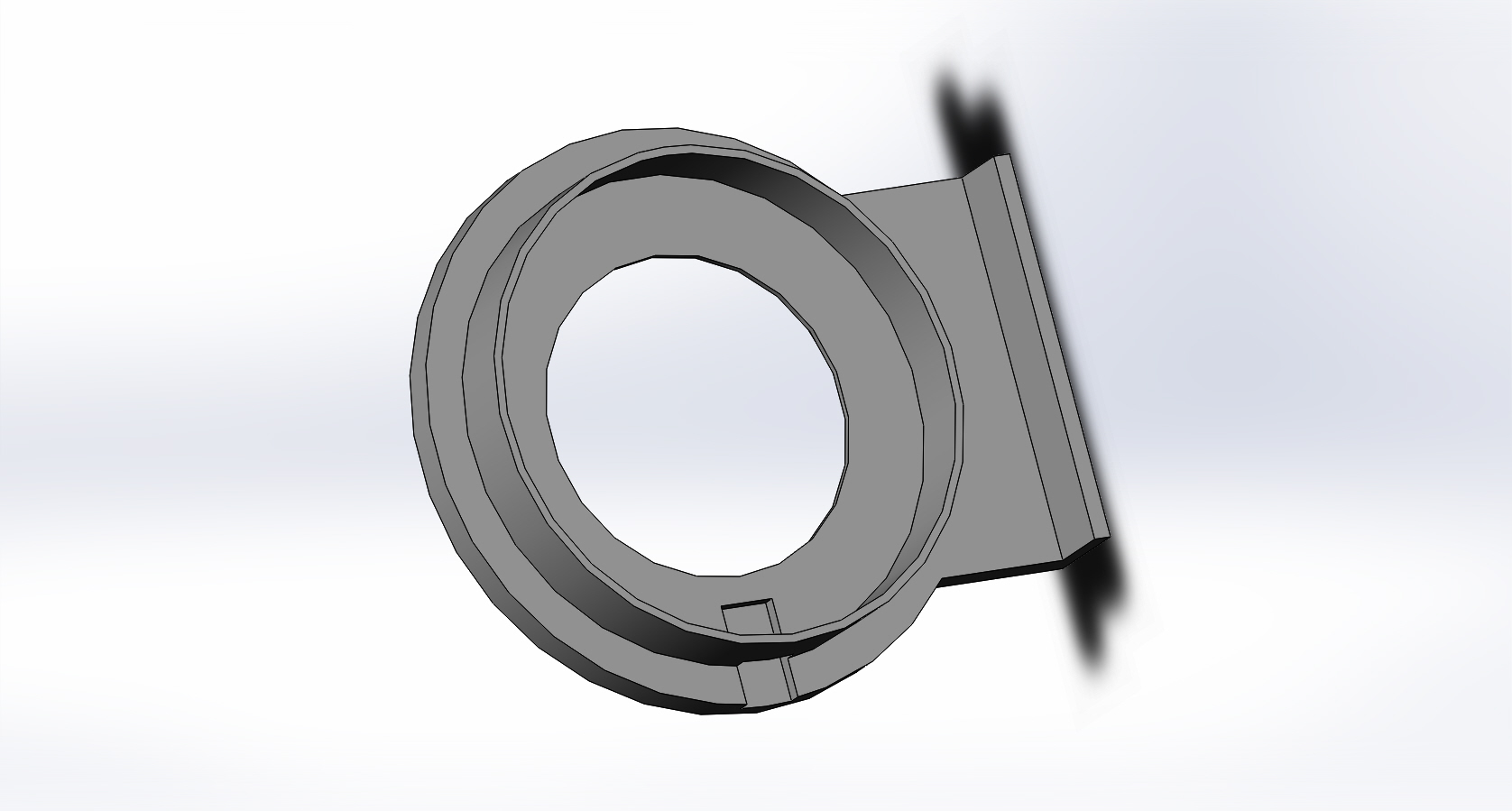

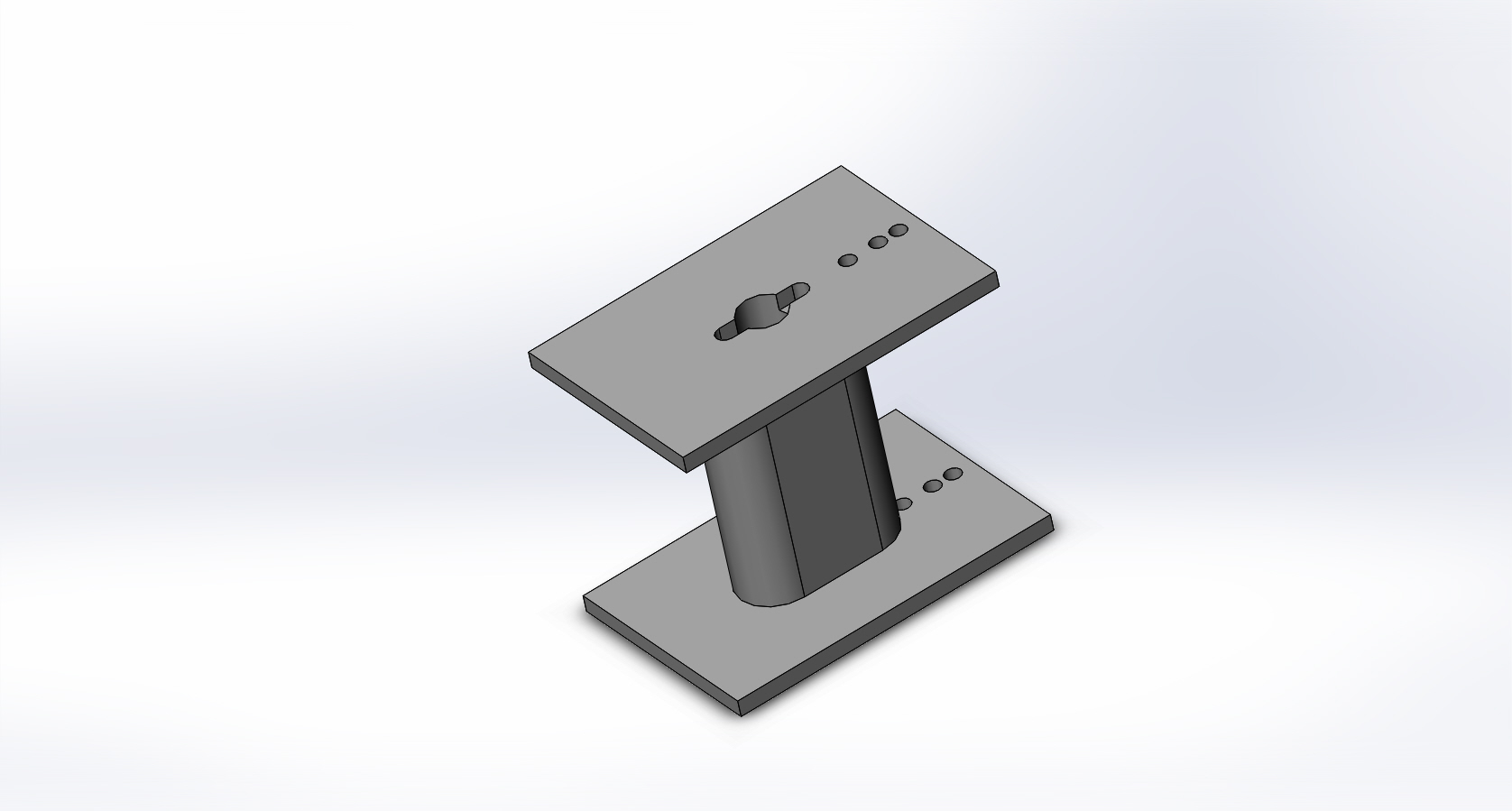

Сперва напечатал каркасы для катушек

Bobina_akustika.zip

(42.43 КБ) 181 скачивание

Потом намотал на ручном станке, так как провод очень толстый.

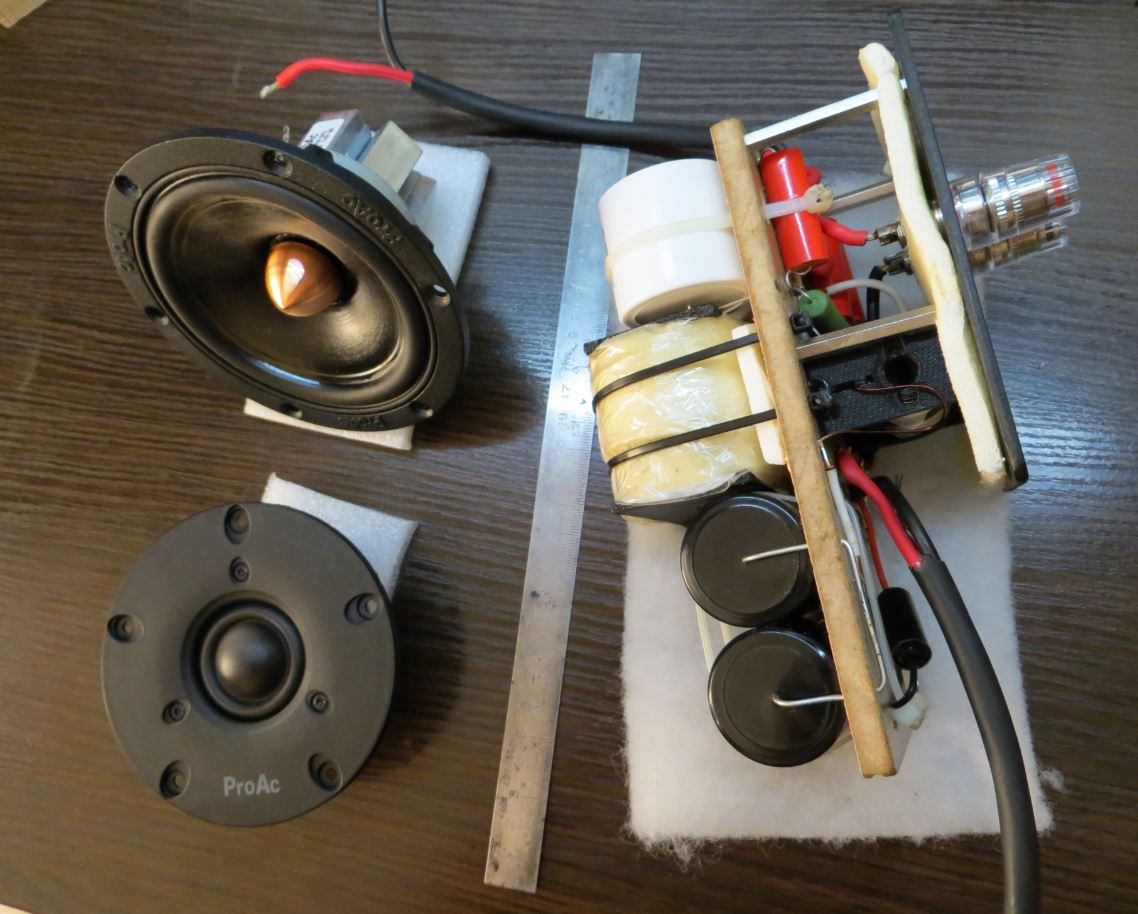

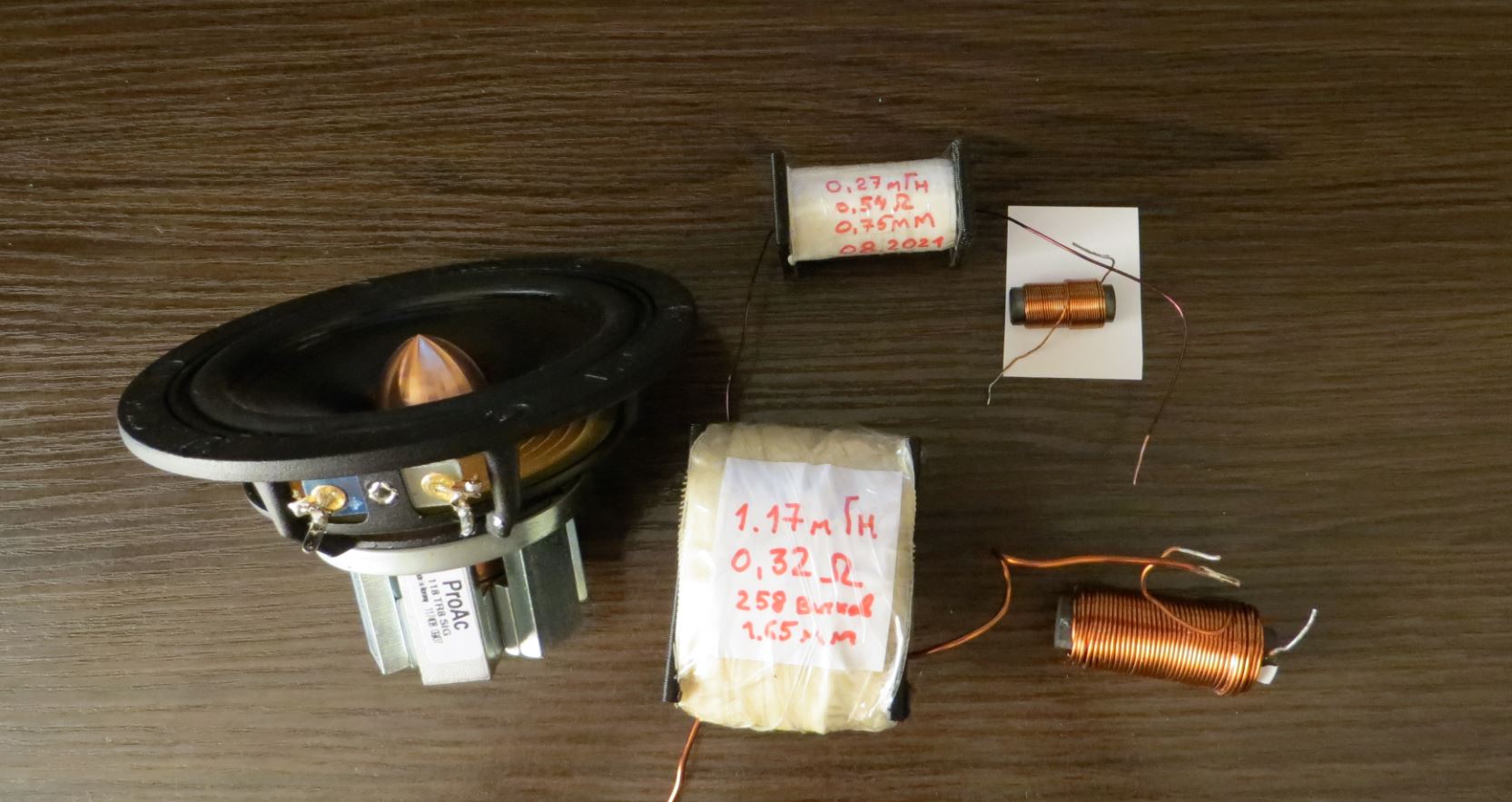

Сравнение штатных катушек на ферритовом сердечнике с катушками на воздушном сердечнике , в сравнении с НЧ/СЧ динамиком

Получилось вот так

В колонку они встали в притык, заняв вся заднюю стенку. На фото не поставлен синтепоновый мат между динамиками и кроссовером.

Про звук. Переделка полностью подтвердила ожидания. Басы стали более низкими и фактурными. Добавилось микротембров в звуке и повысилась локализация. Басы стали реально играть на свои паспортные данные. Басы стали упругими, собранным и хорошо локализованными.

ВЧ - существенно добавило в локализации звуков. ВЧ стали более ясными.

По времени проведения данных работ - основное время заняла подготовка. Самое трудно было геометрически разместить НЧ катушку. Долгое время пытался втиснуть покупную катушку. Но так и не смог найти решения как это можно сделать. После того как вырисовалось решение - осталось купить только провод. Сама работа заняла два дня - по одному дну на колонку.

Всем здоровья и хорошего звука.

[3D-SPrinter]

Долгое время пытался втиснуть покупную катушку.

Наверно, теперь пора заняться изготовлением корпусов достаточного объёма с фазиком.

[Lenivo]

Наверно, теперь пора заняться изготовлением корпусов достаточного объёма с фазиком.

Так у меня есть , только с ПАС.

+ к нему когда надо подключается......... подключается......

Спойлер

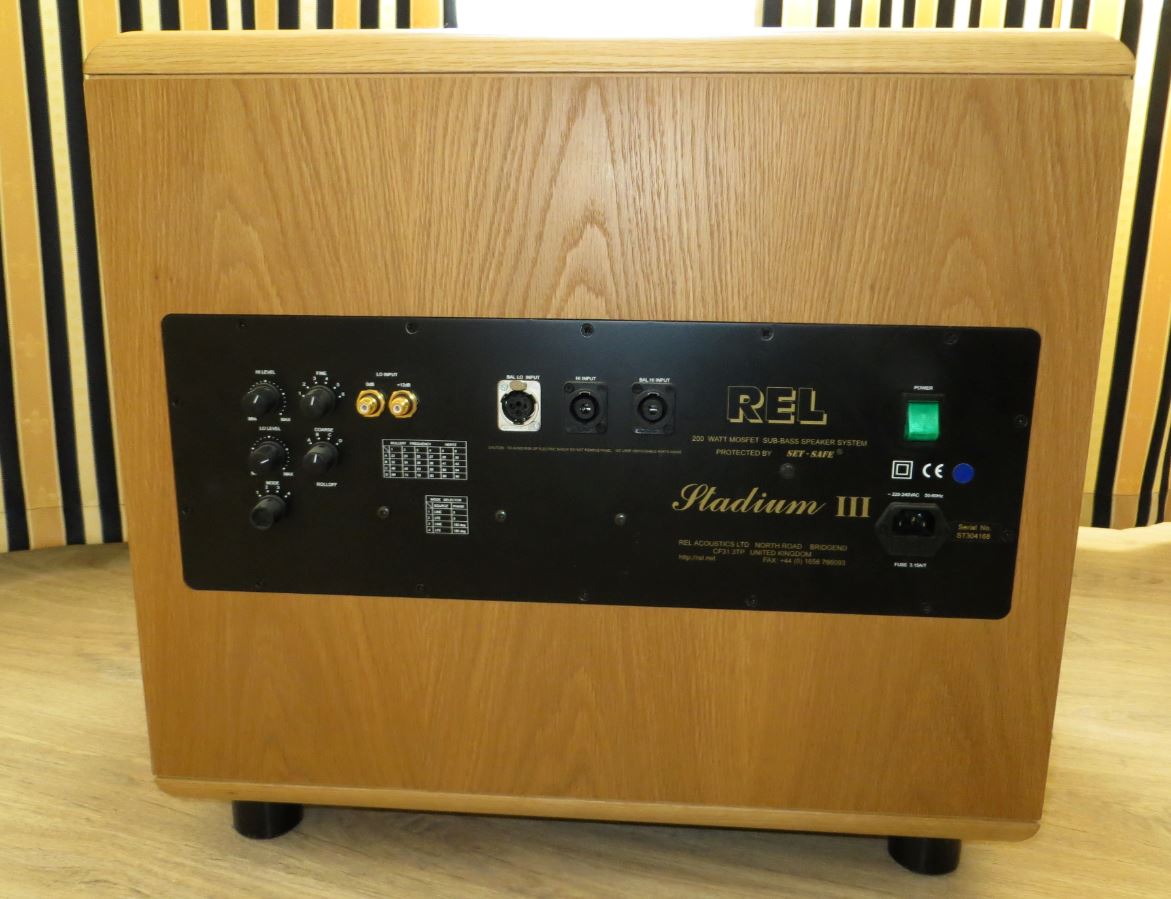

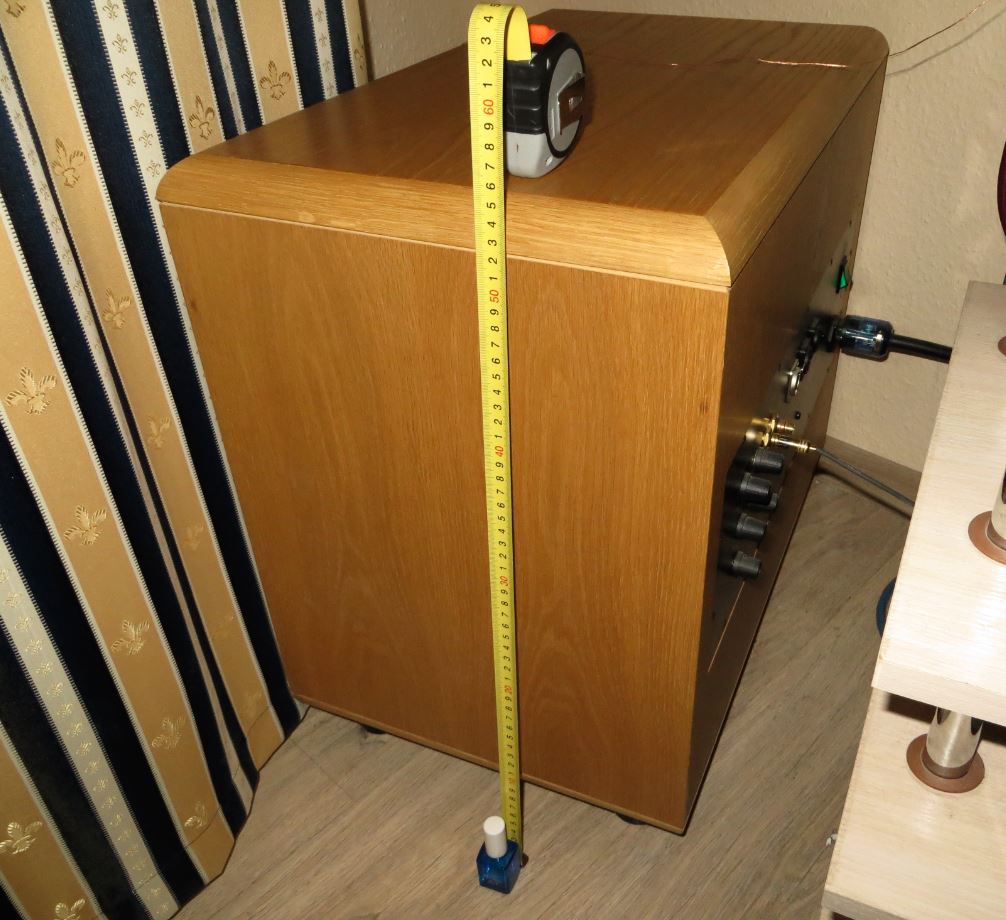

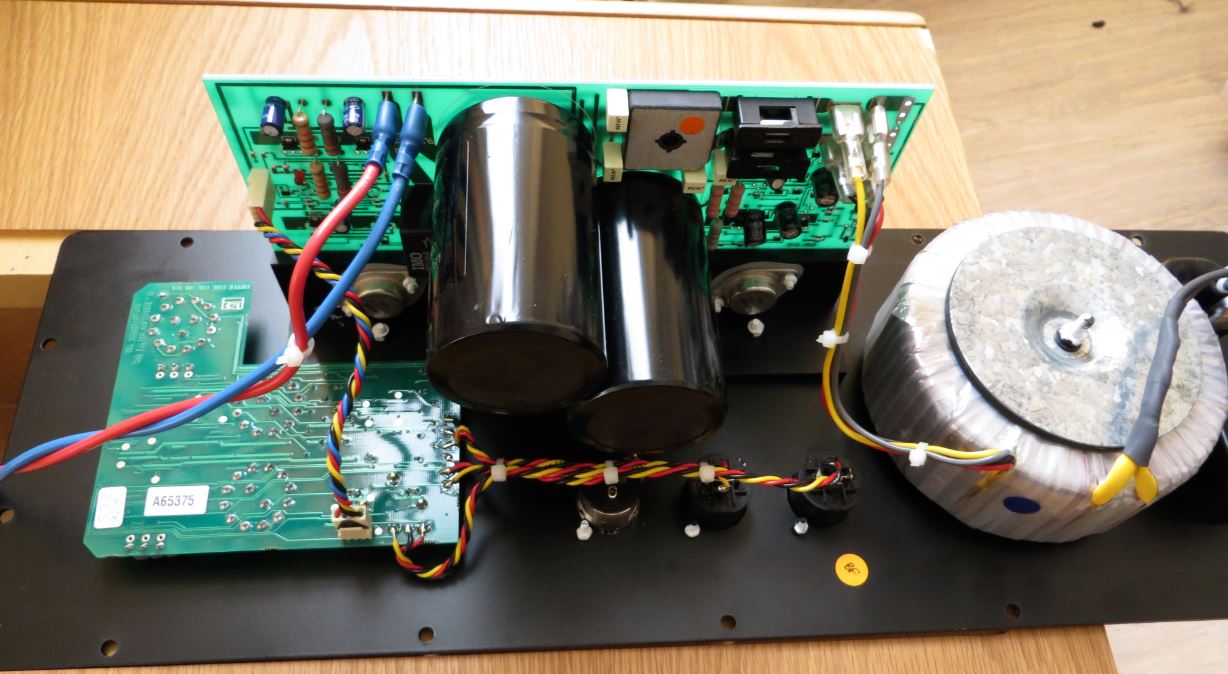

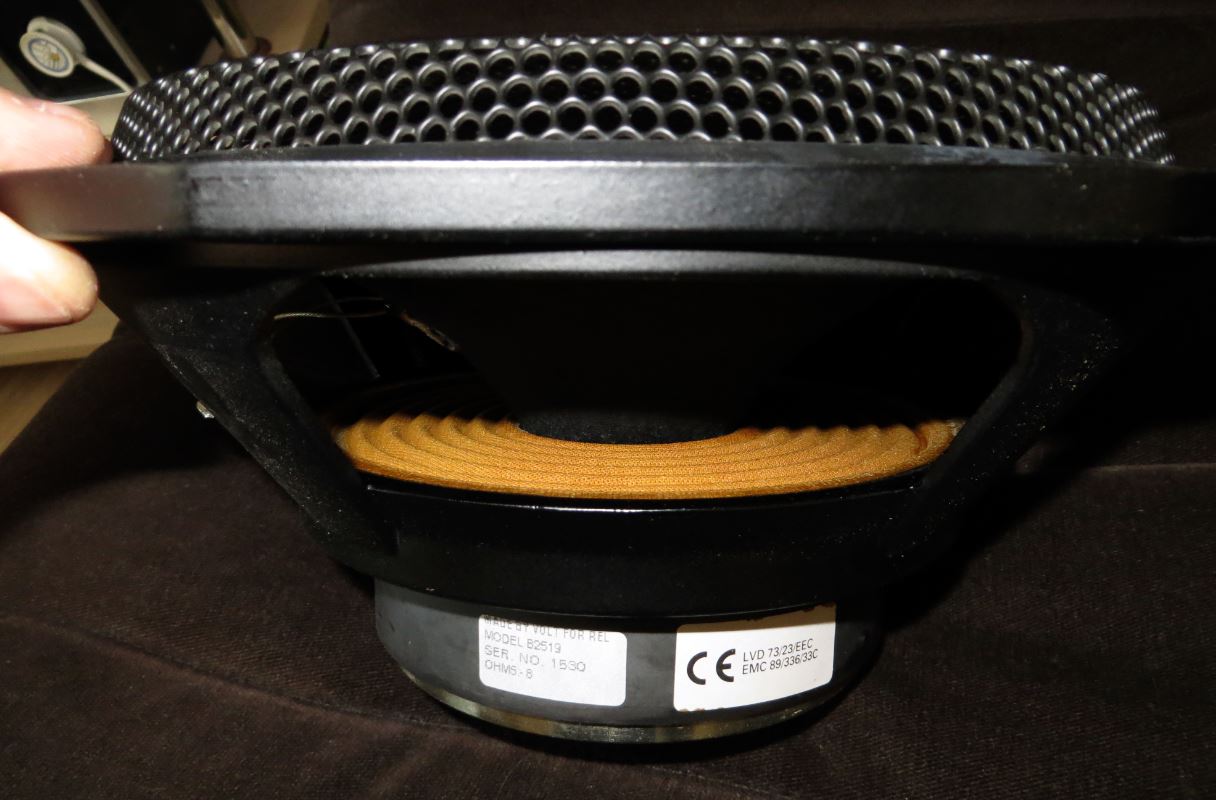

Вот такой саб, на него сделан отвод от катодов ламп первого каскада - вход по низкому уровню через сумматор лампового катодного повторителя. Саб по паспорту играет от 14,5 Гц и у меня ограничен до 55 Гц - остальное основные динамики тащат.

[3D-SPrinter]

Это понятно.. Но я-то говорю о корпусах достаточного объёма с фазиком. Тут ничего выдумывать не надо, достаточно прикинуть корпус в программулине БассБокс http://soundload.ru/programma-dlya-rasc ... ro-6-0-22/ .

[Lenivo]

Это понятно.. Но я-то говорю о корпусах достаточного объёма с фазиком. Тут ничего выдумывать не надо, достаточно прикинуть корпус в программулине БассБокс http://soundload.ru/programma-dlya-rasc ... ro-6-0-22/ .

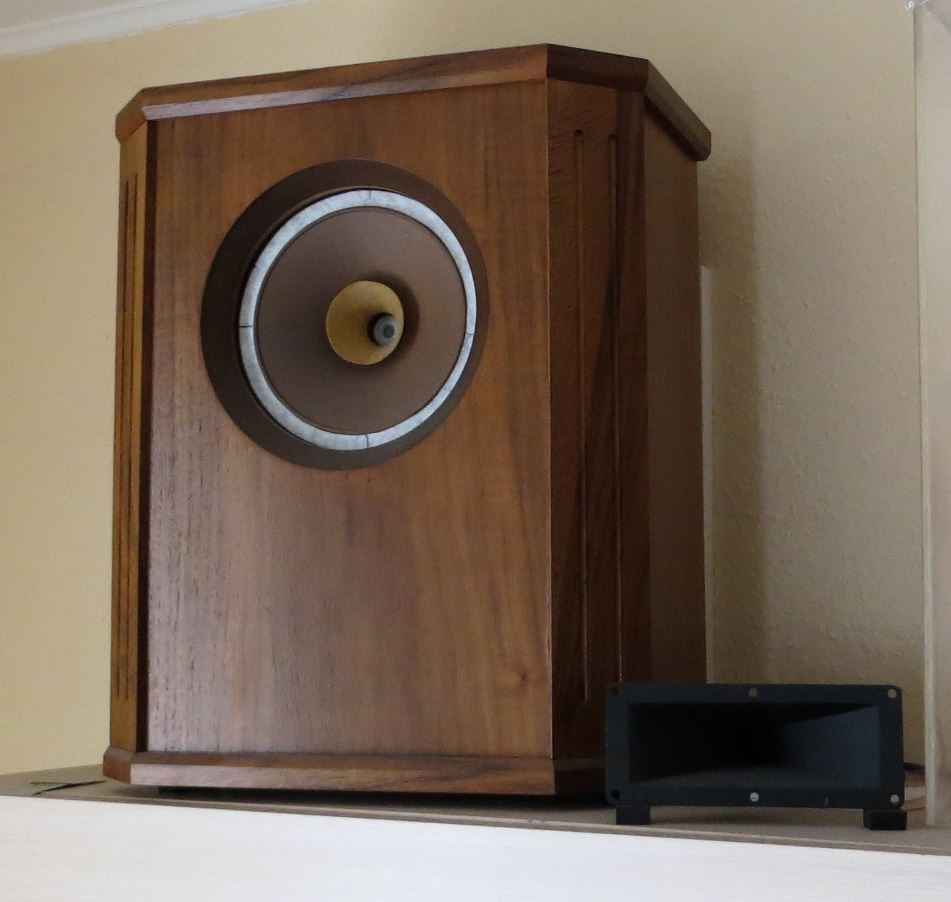

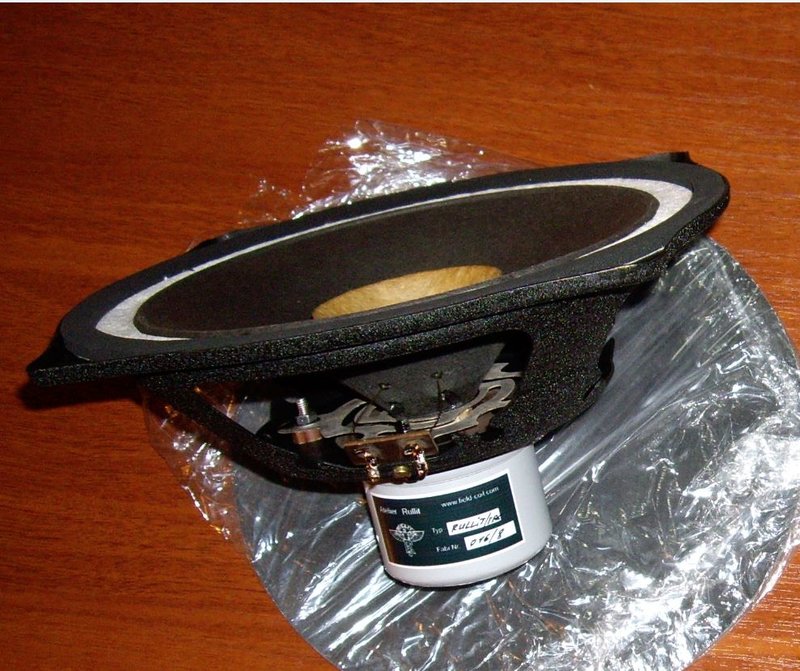

Сделать напольную акустику (на поиграться)..... скорее всего трехполосную (классическую). А то сейчас мода пошла на активный НЧ блок. Есть новейшие динамики очень симпатичные, но дороговатые. Почему то мне нравятся дорогие динамики, а сейчас с ростом курса они вообще стали очень дорогие....... Но вот есть у товарища акустика на 40см НЧ, 30см СЧ и рупорах на ВЧ, Объемом 350 литров каждая и чувствительностью 105 дБ.... Играет очень даже недурно, но как то не так - нет воздушности - звук тяжеловесен, Но зато ОЧЕНЬ ОСНОВАТЕЛЕН. Товарищ поклонник "железа" и рока......Перебрал наверное с сотню динамиков в поиске своего звука....Но это его звук.... А если собираешь акустику надо ориентироваться прежде всего на свои предпочтения -вот и перебираем потихоньку решения.

Но да ещё раз перечитал ваши посты о трёх полосках...... надо будет подумать ещё раз.......

[3D-SPrinter]

посты о трёх полосках...

Вот эти вполне универсальные viewtopic.php?f=30&t=908 . Их уже много раз повторяли, и все остались довольны.

[Lenivo]

Азиат напечатал довольно большую колонку. Прикольно, именно по масштабам печати.
https://youtu.be/W2vz72crmpo

[3D-SPrinter]

напечатал

У меня тоже есть прикольные бюджетные колоночки с печатными элементами. Очень неплохо звучат, кстати. Висят в одной из местных кафешек. Фоток, к сожалению, не сохранилось. Но, возможно, когда-то ещё раз соберу их и сфоткаю.
В двух словах - в качестве основного корпуса используется кусок канализационной трубы. Оклеивается плёнкой под дерево. Труба стоит вертикально, сбоку к ней через печатные переходники прикручены динамики. на торцах трубы пассивные "пукалки" тоже через печатные переходники. Получается нечто типа облагороженного бумбокса.
Такая же конструкция и с фазиком неплохо играет. Но для кафешки "пукалки" актуальнее.
