определить достаточно ли жёсткость очень легко.
тест №1
1. Ставим принтер на устойчивую ровную поверхность
2. Нажимаем на одну из его вершин
3. -должна ощущаться жёсткость. Можно для сравнения жесткости одну сторону дополнительно усилить перекладиной для крепления электроники (на таких же пластинах), если разница ощущается - усиливать.

Тест №2
1. кладём стекло
2. калибруем Z в упор к соплу
3. выравниваем стол
4. Приподымаем сопло на 100 микрон
5. В режиме ручного управления из repitier host совершаем большие движения кареткой (по 50 мм)
6. При таких движениях сопло не должно касаться стекла (что слышится как звон)
7. Увеличиваем скорость перемещения в настройках хоста, не должен касаться хотя бы до 200мм/сек

[Alex Post]

LexxS, кубик основной собран уже? Если собран - попробуй верхний квадрат сжать по диагонали руками. Если не поддается - то скорее всего достаточна Контролировать желательно угольником процесс сжатия.

[LexxS]

Не, рама еще не собрана, но после сборки одного угла даже качание за верхний конец вертикального профиля ощущается изгиб профиля,а не углового соединения. А также верхний портал подвергается доработке. Там и шкивы хочу посадить на металлические, а не пластиковые втулки, и на рельсе по оси х довольно ощутимый люфт вокруг своей продольной оси( качение). С ним думаю надо тоже бороться.

[TomcatNN]

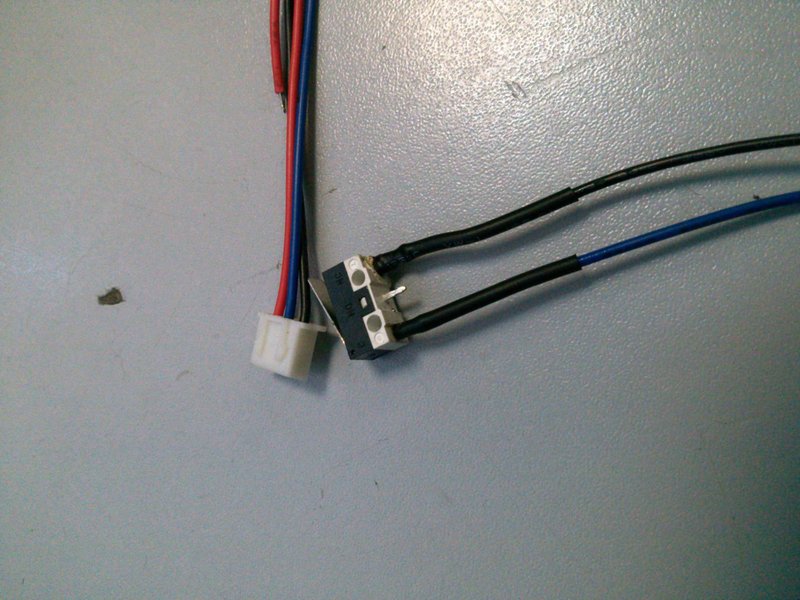

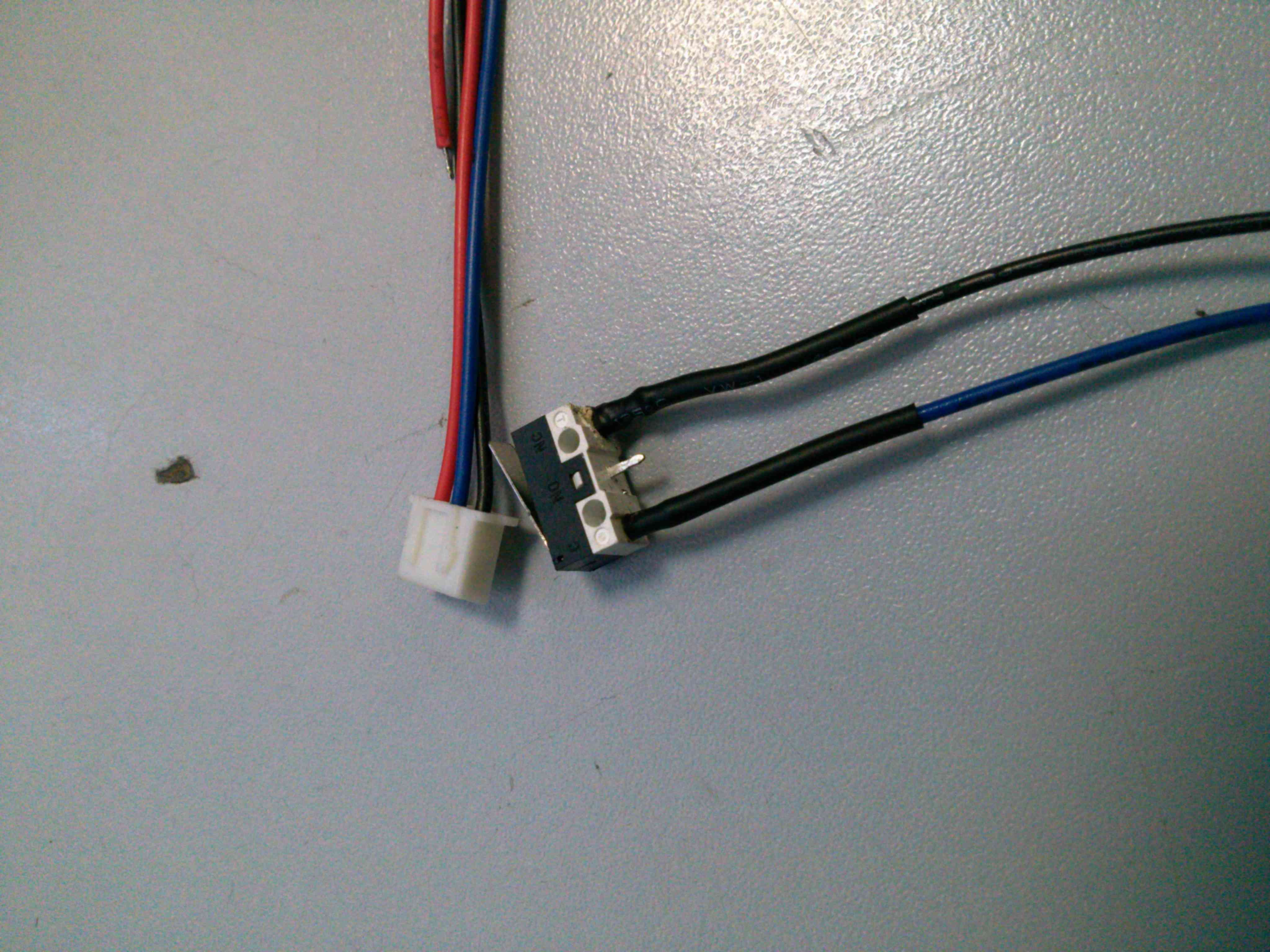

Вот то что я говорил по концевикам.

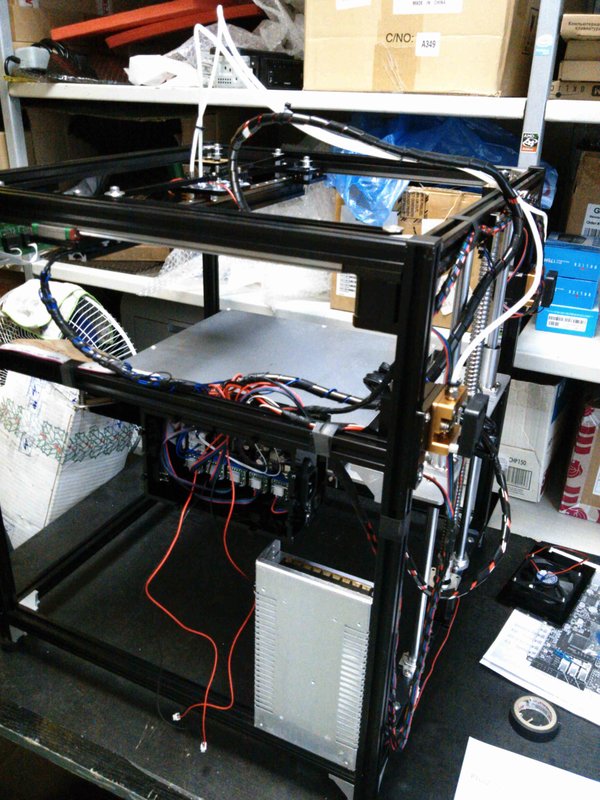

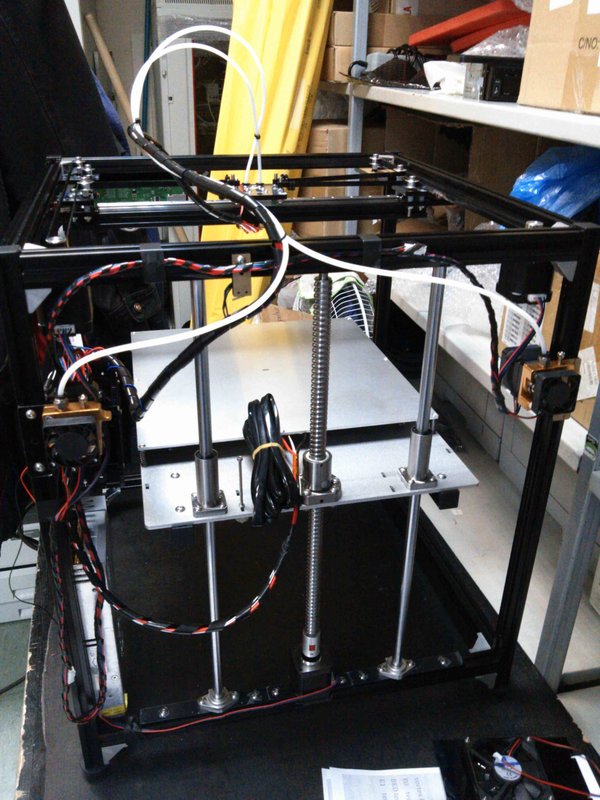

Наконец то я собрал данное чудо враждебной техники. Крепежа осталось много. Но по картинкам не всегда понятно какие болты и гайки использовать.
приходилось несколько раз переделывать. Собрал за три рабочих дня на работе.

Про крепление блока питания вообще ни слова нету. (пришлось его весь разбирать, крепить кожух, а потом обратно вкручивать все кишки)
Блок питания 24V 15A. Стол в комплекте идет 300*300 MK3.

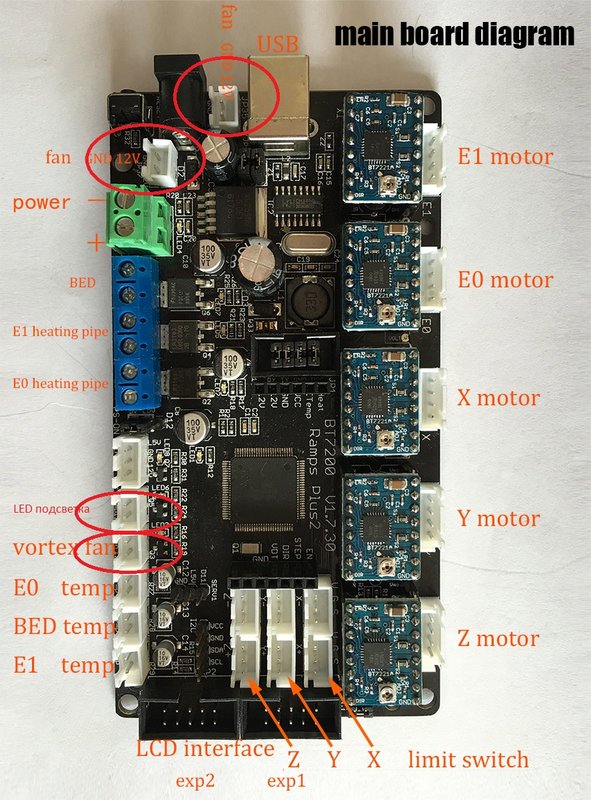

В итоге. Куда подключать 4 вентилятора ?? - вроде нашел на плате все разъемы.
Постоянно работают 2 вентилятора - на хотэнде и в коробке контроллера. Причем воют на максимум. (пины FAN GND 12V )
Один кулер на моторе подачи филамента начинает работать если управлять с диплея. (непомню закладку в управлении, но помню диапазон от 0 до 255)
Пин Vortex FAN
Четвертый куллер на втором моторе подачи филамента пока так и не заработал. (его подключил на пин LED подсветка)

Стартуем дальше.
Прошивка залита MARLIN 1.1.0
Ось Z недоступна. Подвигать можно только осями Х и У. Концевики не срабатывают.
При нажатии парковки - едет в противоположное направление и бъется о "стену".
Нагрев стола работает нормально.
Из хотэндов виден только один. Выбрал нагрев PLA1 - до 180 или 185 градусов.
На 50-60 градусах выдал крэш ошибку на LCD дисплее и приказал сделать REBOOT контроллера.
Причем хотэнд нагревался дальше и успел нагреться до 110 градусов- я нажал ресет. В чем причина ошибки - пока незнаю.
Далее захотел я подключить данный контроллер к ПК. Стандартные драйвера FTDI которые идут на флэшке не ставятся ни в какую.
Прописал в ini фалы vid и pid контроллера. USB конвертер появляется, а виртуальный COM порт нет. Пробовал и на Win XP и на Win 7.
Лазил по форумам и нашел универсальный драйвер CH340G. После его установки все нашлось сразу и появился виртуальный COM порт.

CH340G_windows.zip

(179.1 КБ) 121 скачивание

Далее запустил Pronterface. К принтеру законнектился. Отсутствие оси Z подтвердились.
По нажатиям Х У Z едет только по Х и У причем непонятно куда. Может тут прошивка от дельты залита ??
Решил я залить новую прошивку.
Использовал - Arduino IDE 1.8.5
Прошивки

Repetier-Firmware-3Extruders-RampsPlus2-2016-07-31.rar

(410.83 КБ) 85 скачиваний

ее тут выкладывали двумя страницами выше
и

firmware Marlin-1.1.8.zip

(2.59 МБ) 82 скачивания

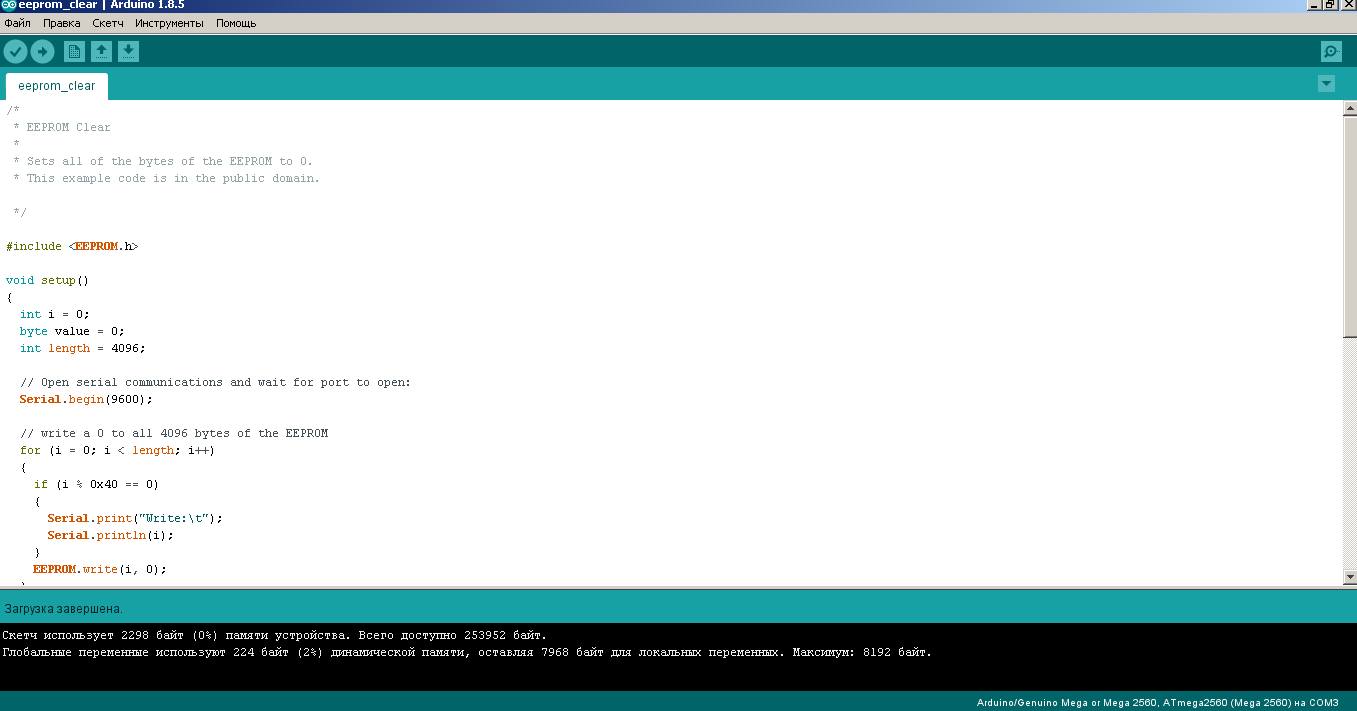

EEPROM очистил скриптом с флэшки.

eeprom_clear.zip

(1.2 КБ) 103 скачивания

В итоге ни одна прошивка не заливается.

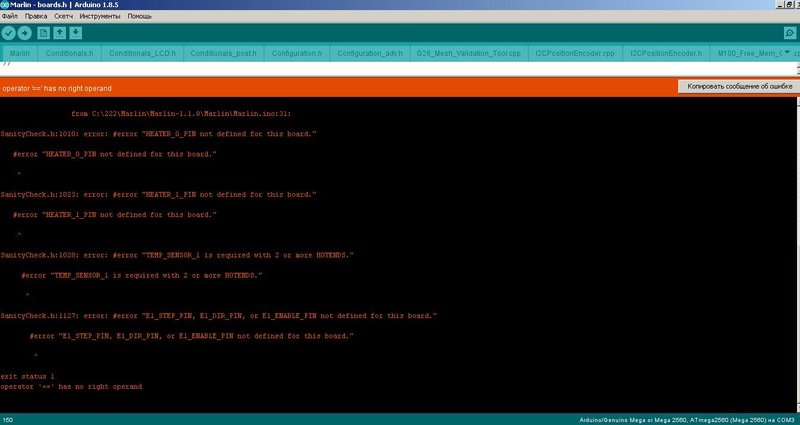

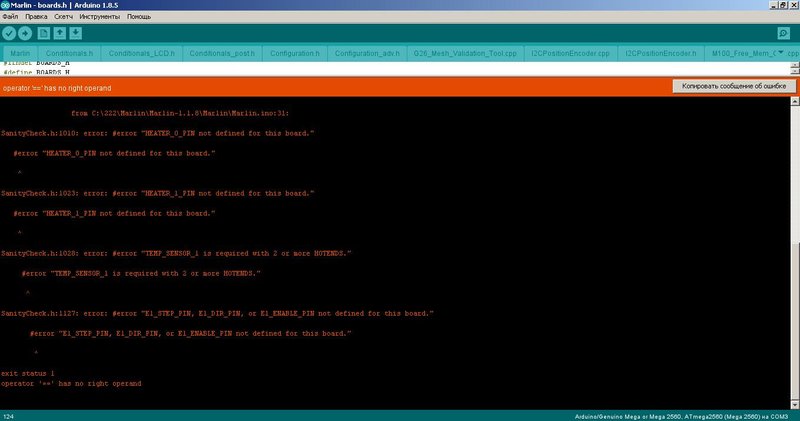

Марлин выдает ошибку при сборке, что то на счет матплаты.
А именно в boards.h ему не нравится строчка в конце файла
#define MB(board) (MOTHERBOARD==BOARD_##board)

Плату в Configuration.h прописывал
#define BOARD_RAMPS_13_EEB 34 // RAMPS 1.3 (Power outputs: Hotend0, Hotend1, Bed)
на форумах находил что 33 плата по пинам подходит нашему контроллеру.

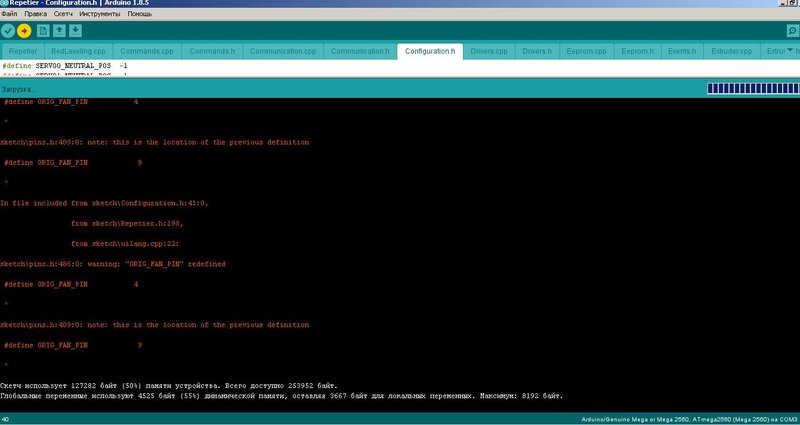

Репитер тоже не заливается. Тоже вываливает ошибку. (может она под Дельту заточена?? -есть такое подозрение )
Короче пациент пока мертв. И оживать не хочет.

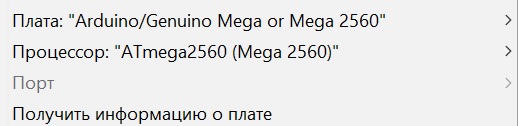

При прошивке в Arduino выбирал контроллер Arduino 2560 и процессор 2560.
Объясните как прошивать. ?? Может чего не так делаю ? Или не ту плату добавляю или процессор перед компиляцией?
И может у кого ни то есть хоть какая ни то рабочая прошивка?

[LexxS]

Marlin 1.1.7

Marlin.rar

(190.39 КБ) 84 скачивания

Настраиваю плату на столе, моторами вроде крутит. Попробуй, может оживет у тебя. Тоже оси Z не было.


[Alex Post]

Прежде чем шить всякую ерунду, лучше подтянуть теорию и настроить нормально прошивку. https://3deshnik.ru/blogs/akdzg/nastroj ... d-printera

[TomcatNN]

Все сайты с настройками Марлина и Репетиера излазены вдоль и поперек.
Все файлы настроек так же прочитаны.
а так же -
https://www.repetier.com/firmware/v092/
https://www.repetier.com/documentation/ ... tallation/
http://3dtoday.ru/blogs/gritsenko-physi ... -i-really/
http://3dtoday.ru/blogs/dagov/repetier- ... -settings/#
http://3dtoday.ru/blogs/dagov/repetier- ... ical-part/#
http://3dtoday.ru/blogs/dagov/repetier- ... functions/#
http://3dtoday.ru/blogs/dagov/repetier- ... mperature/#
http://3dtoday.ru/blogs/dagov/repetier- ... iguration/#
http://plastmaska.ru/sobiraem-3d-printer-svoimi-rukami/ (настройка Марлина)
В понедельник буду пробовать. (принтер на работе)

[Alex Post]

излазены вдоль и поперек.

Наш человек Тогда нечего чужие прошивки лить, сядь настрой под свой конфиг. Из того, что по фоткам - концевики конфигурируй с подтяжкой и инверсией. Самое сложное - правильно с типом платы определиться. Я такую не видел ещё, куда отнести - не в курсе.

[Dulfer]

Лучше скриншот ошибки или если не влезет то листинг.

[LexxS]

излазены вдоль и поперек.

Наш человек Тогда нечего чужие прошивки лить. Я такую не видел ещё, куда отнести - не в курсе.

С чего она вдруг стала левая? У меня такая же плата и принтер, как у него, и точно такие симптомы, как он написал. 30-40 минут посидел и сконфигурил марлин 1.1.7 для своей платы, залил, проверил оси z,y, и выложил сюда.

Все сайты с настройками Марлина и Репетиера излазены вдоль и поперек.
Все файлы настроек так же прочитаны.
а так же -

Не понял зачем столько инфы лопатить? Толку от нее практически 0. Открываешь родную прошивку с флэшки и смотришь какая там плата, датчики температуры, дисплей и все, остальное на свой вкус ставишь в свежей версии. Почему я выбрал 1.1.7? Где-то проскакивало, что последняя версия глючная, хотя и 1.1.7 в меню мне пару раз показалось как будто лаганула, если повториться,буду понижать до 1.1.5.
P.s. с Ардуино имею дело первый раз, так что повторюсь, на все про все -40 минут с двумя перекурами...

[TomcatNN]

Ну вот вам и результаты.
То LexxS
Ваш Марлин 117 *.hex пробовал заливать через Ardiuno Uploader и еще пару утилит.
Глухо.
Можно просто выложить проект или configuration.h ??

Перед каждой прошивкой делал чистку EEPROM


Марлин 118 платы 33 и 34

Репетиер 092

Чего дальше делать - ума не приложу.
дайте нормальный конфиг или проект.
Где автор темы ??? Vladimir74Miass поделись прошивкой.

Мысли приходят уже - этот долбаный РАМПС +2 надо молотком расхерачить и купить или Lerdge или Смуфиваре.

[LexxS]

Ваш Марлин 117 *.hex пробовал заливать через Ardiuno Uploader и еще пару утилит.
Глухо.
Можно просто выложить проект или configuration.h ??

Без проблем, держите

Marlin-1_1_7_change.rar

(1.05 МБ) 117 скачиваний

Перед каждой прошивкой делал чистку EEPROM

Зачем? Я этого не делал.

[TomcatNN]

Спасибо! попробую.

Репетиер 092 оси х и у двигает. Попробовал Пронтрфейс запустить - есть коннект.
Но экран просто светится синим.

[TomcatNN]

То LexxS прошивку Марлин 117 залил нормально.
В Пронтрефейсе Экструдер похоже используется один. На подачу не реагирует.
Вместо Z двигает Х и У.

[LexxS]

Я не включал второй экструдер, он мне пока не нужен и не установлен. Осями Z и Y на столе через меню крутит без проблем.
