PetPull - cтанок для производства филамента из PET бутылок

[RFSlab]

Крепится на 4 болта. Печатай Vtulka.stl - 2 шт.

Спасибо, просто этой детали не было в архиве Modifikaciya_2.zip, нашел её в архиве Modifikaciya.zip.

[Zneipas]

Всем привет.
После нескольких обращений форумчан с просьбой проверить правильность установки температуры на нагревателях вытяжки и спайщика, решил достать термопару и перепроверить показания. Был немного озадачен. На отрезке 50-200 градусов погрешность отображения экпоненциально нарастала от нуля до 6 градусов недогрева, а на участке с 200 до 300 отображаемых градусов погрешность увеличивалась с 6 градусов до 45. То есть при установке температуры спайщика 290 градусов по факту он нагревался всего до 245 градусов. Начал разбираться с причинами данной ситуации - пришел к выводу что у китайских 100к датчиков температуры - капелек, коэффициент "B" составляет не заявленные 3950, а 4300. При изменении его внутри прошивки на 4300 - обеспечивались практически линейные показания в диапазоне 50-300 градусов с постоянной ошибкой минус 3градуса. Контроль велся на мультиметр Мастек с термопарой. Результаты перепроверены другим участником обсуждения из телеграмм канала.

Спойлер

Надо было что-то с этим делать. Так как настройка критическая (есть опасность возгорания) - выделять для ее изменения доступный пункт меню посчитал не совсем правильным. Тем не менее продвинутые пользователи с приборами контроля температуры могут откалибровать станок на правильное её отображение именно с их датчиками, подобрав их коэффициент "B" экспериментально и записав этот параметр через монитор порта на скорости 115200 бод.
Для этого в монитор порта нужно отослать команду B3950 . Ну или B4300 именно в моем случае. Контроллер через монитор порта скажет что новый коэффициент сохранен (B=4300) и сразу же отобразит новую температуру на дисплее. Еще раз обращаю внимание на то что эта настройка критическая, использовать ее наобум нельзя. Только при наличии измерительных приборов и четкого понимания что Вы делаете.

В репозитории лежит новая прошивка V2.5 от 18.01.2021

[mvb]

Во первых, большое спасибо Zneipas за общую идею и организацию. Во вторых, спасибо Robert Sa и ahelper за модель редуктора.
Хочу поделиться опытом сборки редуктора по скольку уже отвечал не однократно на этот вопрос в Telegram.

Спойлер Сборка редуктора Роберта (модификация Анатолия)

• Файлы моделей взяты отсюда viewtopic.php?t=986&start=1005 (файл Modifikaciya_2.zip)
• Шестерни viewtopic.php?f=37&t=986&start=615#p53257
  "09 - Средняя шестерня V2.stl" печатается в 2-х экземплярах.
• Откуда взял бобину и шестерню не помню (точно присылал Robert Sa, возможно Zneipas и скорее всего в Телегу ) просто положу файлы

  Bobin.zip

  (875.49 КБ) 152 скачивания

• для сборки бобины использовал отрезки шпильки M4х58 в количестве 8 штук. Потом обрезаюеся по месту что бы не цеплялись. Если бы были болты M4х55 можно было бы использовать их
• Далее номера соответствуют именам файлов из архива Modifikaciya_2.zip.
  Самое сложное было сообразить куда какую втулку ставить.

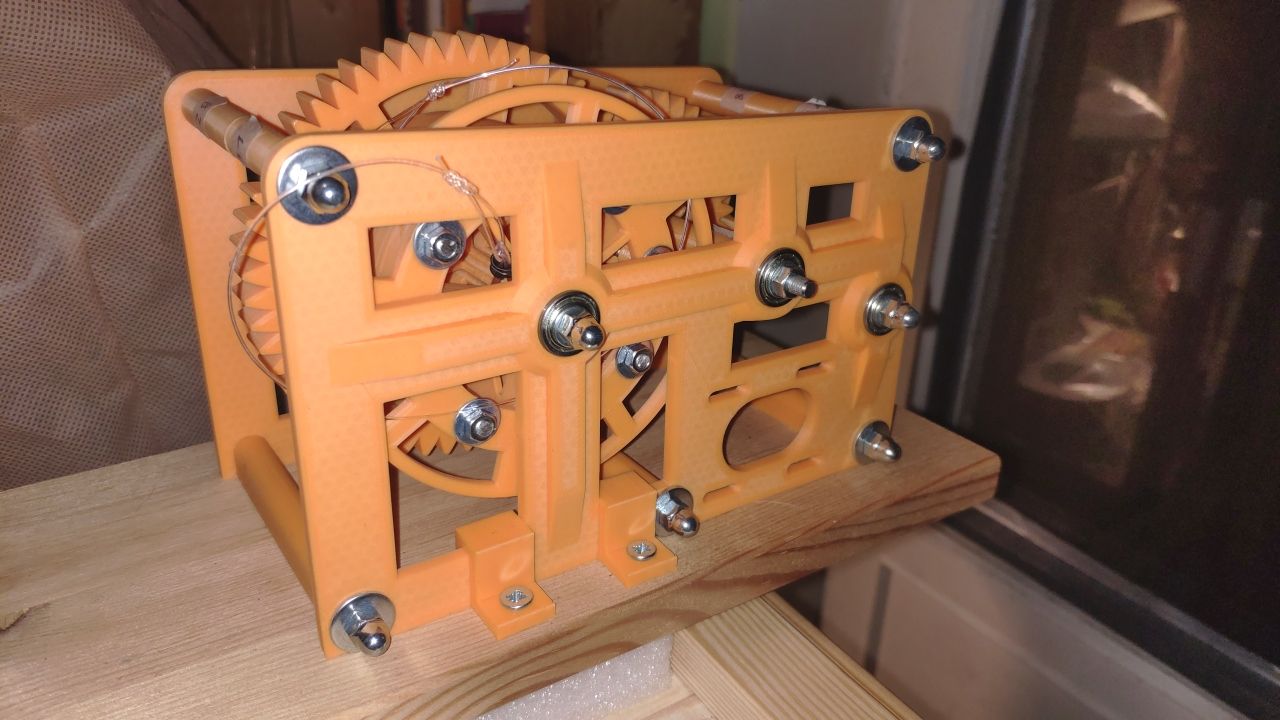

  Надеюсь, вам помогут фотографии:











• Вниз поставил 3 детали 24
• 28+31 печатал 2 пары
• Маленькая втулка около барабана поставил 17 а около первой (от двигателя) двойной шестерёнке поставил 20 (возможно нужно было наоборот).
• Вместо проставок для половины двигателя не связанной со штоком поставил точно такой же шток. Лишний хвостик торчит но не во что не упирается. Так удобнее собирать не нужно подсовывать проставки под двигатель по одной. ahelper рекомендовал отдельные проставки но мне этот вариант не понравился.



• Шпильки, как рекомендовал ahelper viewtopic.php?f=37&t=986&start=1230#p56319 нарезал 7 штук М5х120 и одну М5х130
• Шестерня на двигатель мне не подошла (зацепление менее одной трети или винты не дают вращаться в прорези)
  Разработал свою:

  RedMotorGear.zip

  (114.65 КБ) 139 скачиваний




• гайку М3 под стопорный винт заперсовывать в мою шестерню "с особым цинизмом"
• для облегчения сборки на один конец каждой шпильки (кроме одной) нужно навернуть не обычную а колпачковую гайку. Это позволит в конце концов застопорить шпильку и наконец завернуть вторую гайку в нужном положении



• подшипники 625ZZ (можно и не ZZ) размер 5х15х5 в количестве 6 штук.

[KosMos]

у китайских 100к датчиков температуры - капелек, коэффициент "B" составляет не заявленные 3950, а 4300.

Правильно ли я понимаю то, что если датчики будут разные (напр. разных производителей, с разными В-коэф-тами) на протяжке и спайщике, то кто-то из них по-любому будет врать? Т.к. вводом коэффициента мы меняем параметр программы (какую-то константу) для обоих датчиков?

[VladPP]

mvb, Бобина какая то маленькая, узкая, я тоже вроде печатал из архива ( точно не помню, давно печатал ) , так бобина пошире получилась, чтоб места для кеги хватило ))

[Zneipas]

Правильно ли я понимаю то, что если датчики будут разные (напр. разных производителей, с разными В-коэф-тами) на протяжке и спайщике, то кто-то из них по-любому будет врать?

Правильно. Тоже думал над этим. Разделить эти коэффициенты не сложно, будут проблемы сделаю. Сначала я хочу убедиться что в используемом примере пересчета температуры не осталось ошибок. Две я в нём уже нашел и исправил. Может китайцы и не причем.

[mvb]

mvb, Бобина какая то маленькая, узкая, я тоже вроде печатал из архива ( точно не помню, давно печатал ) , так бобина пошире получилась, чтоб места для кеги хватило ))

Я описал то что собрал. Да. Есть вариант с широкой бобиной но там другие размеры втулок и шпилек.

[VladPP]

Я описал то что собрал

Понятно, т.есть есть архив с маленькой бабиной, есть с большой?, я не выбирал, просто напечатал, оказалось для меня подходящий вариант, у меня кстати шпильку под номером 21 (по вашей сборке), выгибает коромыслом, когда лента идет с утолщением, сейчас поднял температуру протяжки, теперь просто обрывается в экструдере, при такой ситуации, но стало попахивать пластиком, не сильно, но запашек чувствуется.

[mvb]

у меня кстати шпильку под номером 21 (по вашей сборке), выгибает коромыслом, когда лента идет с утолщением, сейчас поднял температуру протяжки, теперь просто обрывается в экструдере, при такой ситуации, но стало попахивать пластиком, не сильно, но запашек чувствуется.

Гонял сегодня под разными нагрузками (например 170 температура и сторость протяжки 4 мм/с) выгибания не заметил хотя всё похрустывало знатно.
Вы из какого пластика печатали? У меня PLA.

[VladPP]

Вы из какого пластика печатали? У

мне кажется дело не в пластике, я насчет выгибания втулки, а в диаметре и длинне, при такой же длинненько шпильки, и диаметре 6мм наверное ничего не будет выгибается, повторюсь, при поднятии температуры волочения до 220 градусов ничего не выгибается. Печатаю из того, что есть под рукой.

Спойлер

[mvb]

Вы из какого пластика печатали? У

мне кажется дело не в пластике, я насчет выгибания втулки, а в диаметре и длинне, при такой же длинненько шпильки, и диаметре 6мм наверное ничего не будет выгибается, повторюсь, при поднятии температуры волочения до 220 градусов ничего не выгибается. Печатаю из того, что есть под рукой.

Спойлер


Пожалуй вы правы. У меня короткая 5-ка у вас при том же диаметре шпильки длинна больше. Для меня это интересная информация. Сколько не присматривался на своём не заметил. Вы подтвердили моё предположение что я собрал вариант подходящий для меня.

[VladPP]

mvb, Подскажите пожалуйста, сколько по метражу входит на катушку филамента, меня интересует, с кеги 30ти литровой вмещается пруток? понятно, что по метру филамента можно сварить кусочки, и вроде как это не актуально, но когда раз пять заряжаешь станок, потопить раз пять свариваешь кусочки, это тоже время.

[lis255]

Всем привет , может кто подскажет куда капать? Наконец-то добрался до спайщика , всё собрал , устанавил , подключил , включаю контроллер а сам спайщик не греется. Мосфеты irlz44n.
Думал может в мосфете дело , выпаял и поменял местами с экструдером. На экструдере все ок ,работает , на спайщике тишина

[mekong]

Подскажите пожалуйста, сколько по метражу входит на катушку филамента

Наверное стоит упомянуть какой у вас вариант. Для варианта RobertSA входит около 60 метров, пивная кега нарезанная в 3.2 мм это около 80 метров.

[mvb]

mvb, Подскажите пожалуйста, сколько по метражу входит на катушку филамента, меня интересует, с кеги 30ти литровой вмещается пруток? понятно, что по метру филамента можно сварить кусочки, и вроде как это не актуально, но когда раз пять заряжаешь станок, потопить раз пять свариваешь кусочки, это тоже время.

Не могу ответить на ваш вопрос. Могу сказать что ~ 15 метров едва ли занимают 1/3 (это приблизительно 5л бутылка). Больше, пока, не наматывал.
Ещё поищите в Телеге было сообщение как быстро зацепить (деталька похожа на детский конструктор, который металлический следующий кусочек к предыдущему (не спаивая) и продолжить тянуть следующий кусочек. И у Zneipas, по моему, на YouNube такая же идея была.
