Обсуждение сварщика из темы PetPull

[Robert Sa]

https://youtu.be/RTd1dxzTHmk
работа фото концевика автомата ПЭТ сварщика на GBRL шилдике.
Осталось написать объектно ориентированных 12 режимов автомата:)
Автомат оживает потихонечку.

[vladimirV]

Если ставить такой фотоэлектрический датчик, то придется делать разрыв в подающей трубке.

Спойлер

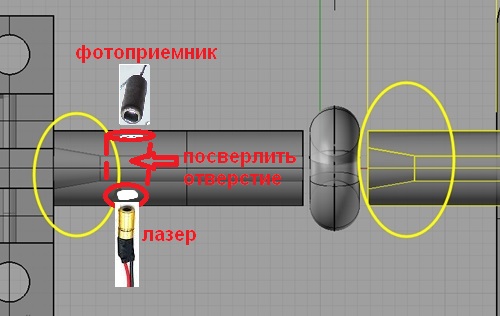

Предлагаю: просверлить 1мм отверстие в трубке и поставить лазер с фотоэлементом. Фотоэлемент можно отпилить или вытащить из фотоэлектрического датчика. Тогда в подающей трубке не будет разрыва.

Спойлер


unnamed 2.jpg (6.39 КБ) 671 просмотр


[Zneipas]

Спойлер

Если ставить такой фотоэлектрический датчик, то придется делать разрыв в подающей трубке.

Спойлер


Предлагаю: просверлить 1мм отверстие в трубке и поставить лазер с фотоэлементом. Фотоэлемент можно отпилить или вытащить из фотоэлектрического датчика. Тогда в подающей трубке не будет разрыва.

Спойлер

images.jpgunnamed 2.jpgcats.jpg

А прозрачный пруток отрабатывает?

[Robert Sa]

Предлагаю: просверлить 1мм отверстие в трубке и поставить лазер с фотоэлементом.

предложение принял на 50% В том месте где показали сделаю расточку трубки( попробую) , там расстояние между 2-я стенками 3,2мм и вставлю заводской ИК датчик. Лазер в 680нм слишком яркий, не все нити будут читаться, особенно прозрачная нить из ПЭТ.

[Robert Sa]

А прозрачный пруток отрабатывает?

пока руки до этого не дошли чтоб проверить на ИК. На датчике есть компаратор с аналоговым выходом, (там не только цифровой выход) возможно надо будет его применить, он точно увидит разницу.

[Zneipas]

Но без затемнения датчика возможны ложные срабатывания от внешней засветки.

[vladimirV]

На датчике есть компаратор с аналоговым выходом, (там не только цифровой выход) возможно надо будет его применить, он точно увидит разницу.

Фотоэлектрический датчик без компаратора, работает как аналоговый. Напряжение (сопротивление) меняется в зависимости от освещенности фотоэлемента.

[Robert Sa]

Фотоэлектрический датчик без компаратора, работает как аналоговый.

у меня какой то не стандартный ИК датчик, не тот что применяется в 3д ботах и там есть чип компаратор с аналоговым выходом.
Ну на крайний случай надо будет переходить на физ. контакт что усложнит конструкцию датчика.

[Robert Sa]

Но без затемнения датчика возможны ложные срабатывания от внешней засветки.

Канал можно же защитить от попадания света:)
Я не спеша иду, все протестирую и увижу:)

[vladimirV]

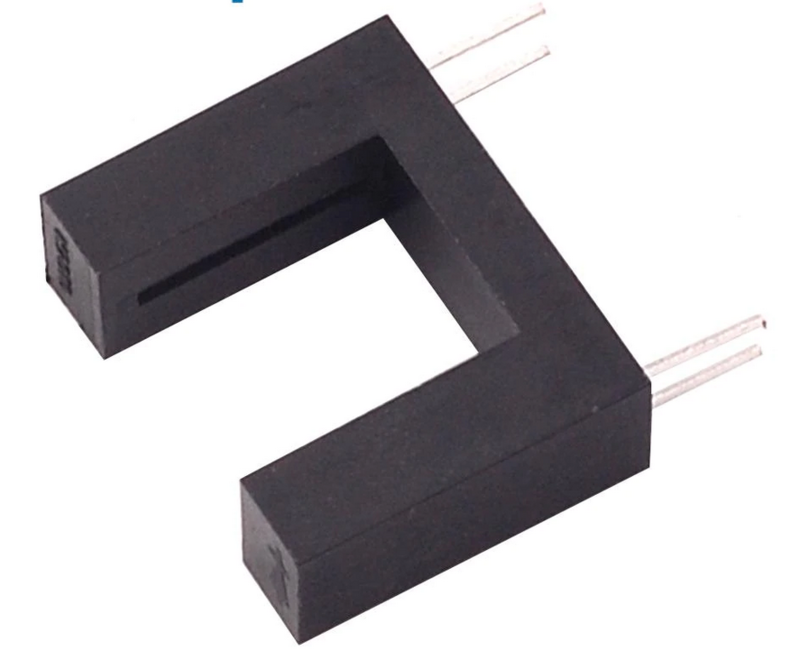

Есть датчики широким промежутком между элементами. В такой войдет направляющая трубка с просверленным отверстием. Можно попробовать.

Спойлер

[Robert Sa]

Есть датчики широким промежутком между элементами.

пока буду работать на том что есть у нас в магазах в собранном состоянии на платах.Придерживаюсь к выбору стандартных, готовых плат и то что есть в наличии так как ждать 60 с лишним дней для доставки из китая нет возможности и желания.

[Robert Sa]

обычный ИК концевик не видит даже темную, зеленую пэт нить, приехали, значит надо пока работать в сторону аналогового уровня ИК и сужать окно приемника или излучателя искусственно , непорядок...
видимо надо придумать флажок , не прозрачный , который будет подниматься когда поступает филамент в канал, напечатаю такой "шлагбаум", не вопрос. Это приведет к лог. 0 который надо надо будет читать, лог 1 будет всегда когда там есть филамент

[Robert Sa]

https://www.thingiverse.com/thing:2628264 не плохой вариант, но не сильно точный мать его....

[Robert Sa]

Не знал что есть такие сварочные аппараты для оптоволокна...


https://www.thorlabs.com/newgrouppage9. ... up_id=9355

[Zneipas]

видимо надо придумать флажок

Теряется смысл оптики.
