VE pribor + Станок для изготовления филамента из пластиковых бутылок.

vladimirV

Здравствуйте. закончил станок для изготовления филамента из пластиковых бутылок.
Технические характеристики:
1. питание 12 –(24) вольт.
2. нагреватели 40W 12вольт (при питании от 24в использовать нагреватели на 24 вольта).
3. размеры 420х160х160

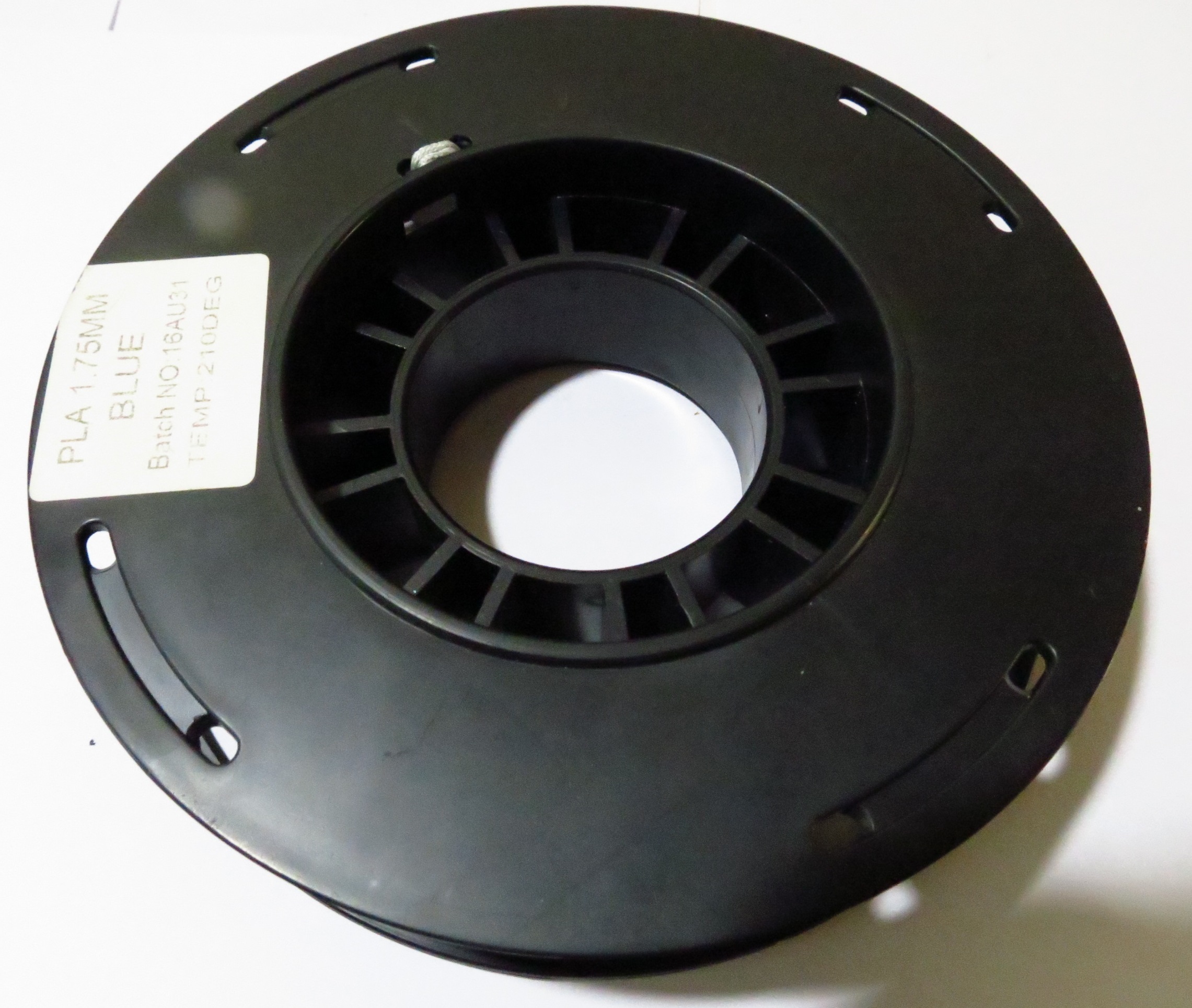

4. катушки – пустые от филамента на 0,5 кг.
5. термисторы – NTC100K.
6. производительность – средняя скорость изготовления 1 метра филамента 3 минуты.
7. счетчик ленты (со сбросом в «0»).
8. счетчик времени в работе (со сбросом в «0»).
9. фильтр очистки ленты.
10. ручное управление скоростью подачи филамента.
11. кнопки принудительного вращения приемной катушки вперед – назад.
12. кнопка сброса метража и времени.
13. кнопка – стоп.
14. кнопка – пуск (она же кнопка управления «меню» (включится при вставленной ленте).
15. дисплей – LDC 20x4.
16. меню: а) выбор режима работы – филамент/спайщик;
б) выбор температуры хотэнда филамента – Е1;
г) выбор температуры хотэнда спайщика – Е2;
17. спайщик филамента.
18. бутылкорез, сменное лезвие скальпеля с фиксатором в необходимой по размеру ячейке (ячейки от 2 до 18мм, с шагом 1мм).

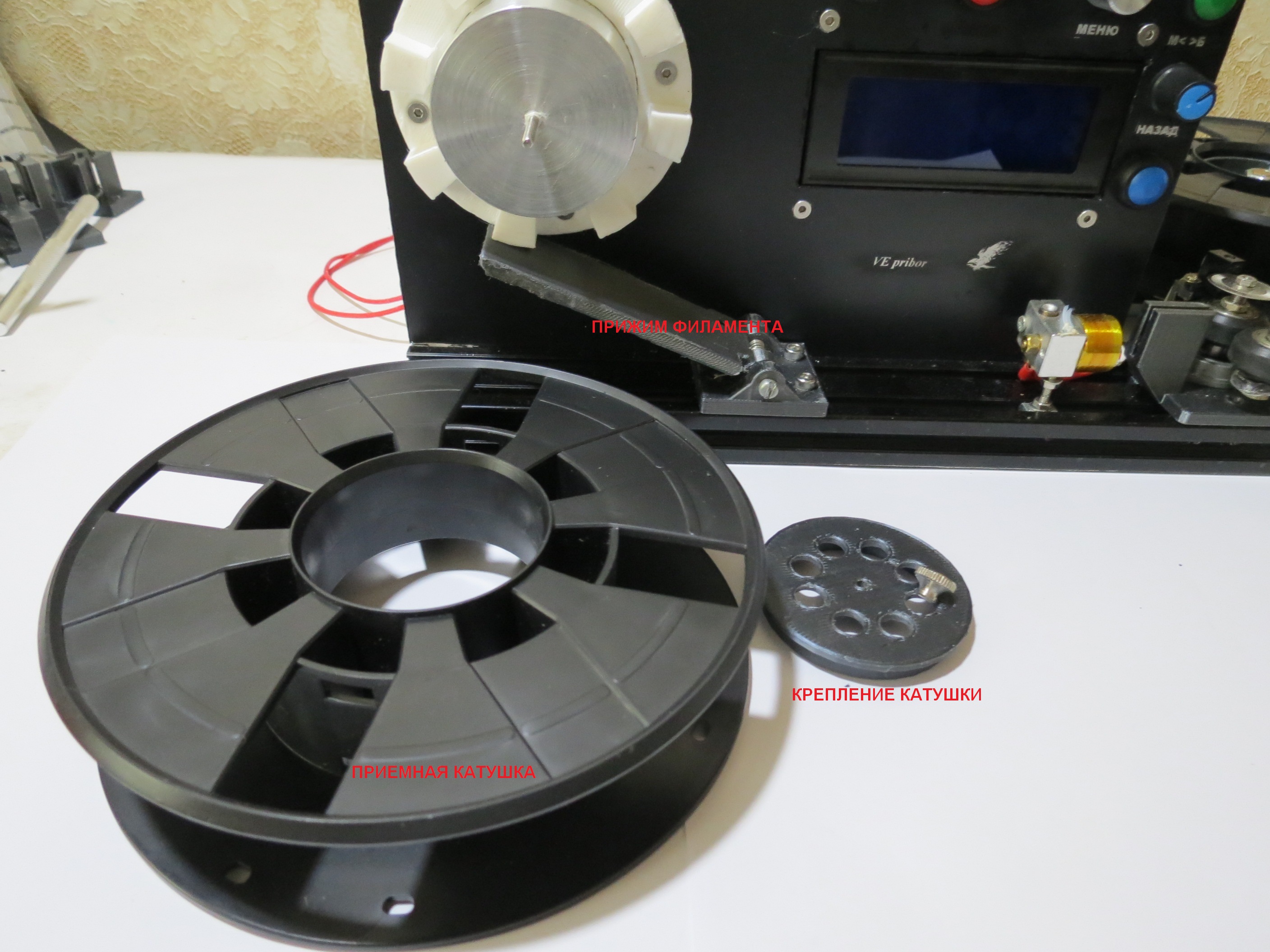

19. прижимы ленты и филамента на катушках.
20. датчик окончания ленты.
21. мотор редуктор A58SW31ZY 7-16 об/мин 12-(24) в (включится при достижении заданной температуры).
22. PID регулятор температуры +/- 0,2 - 0,6 С°.
23. микроконтроллер - Atmega328 MINI USB Nano V3.0 ATmega328P CH340G 5V 16M.
https://youtu.be/6tN34MHQxC4

konoev

чтото нехватает...
прошивка , схема...
если платное то тогда хотяб намек

Robert Sa

Добрый вечер, станок показан как платный или можно задавать вопросы по конструкции, например нагревателя?

vladimirV

Все бесплатно! Просто не увидел интереса к нему и не стал продолжать. Обязательно отвечу на интересующие вопросы.

Alex Post

vladimirV писал(а): ↑
20 июн 2020, 05:57
Просто не увидел интереса к нему и не стал продолжать.

Ну просто народ кто увлекается прутковолочением тусуется в соседней ветке viewtopic.php?f=7&t=986
Им и невдомек, что кто то предлагает альтернативу

Это вот Роберт только такой любознательный

В наше время чтоб продукт "шагнул" в массы - нужно хотяб минимально его продвинуть.

Alex Post

vladimirV писал(а): ↑
20 июн 2020, 05:57
Обязательно отвечу на интересующие вопросы.

Ну, вопросы то появятся в процессе. Интересны модельки, схемки, прошивка... Станок то вроде интересный, хотяб тем, что смотка сразу на нормальную катушку идет. А вот спайщик лично меня напрягает тем, что если припаивать длинную плеть - это ж потом всю ее через трубку протащить нужно...

vladimirV

Постараюсь постепенно выложить все данные. Если честно, то не люблю много писать. Больше интересует процесс конструирования.

Alex Post писал(а): ↑
20 июн 2020, 08:02

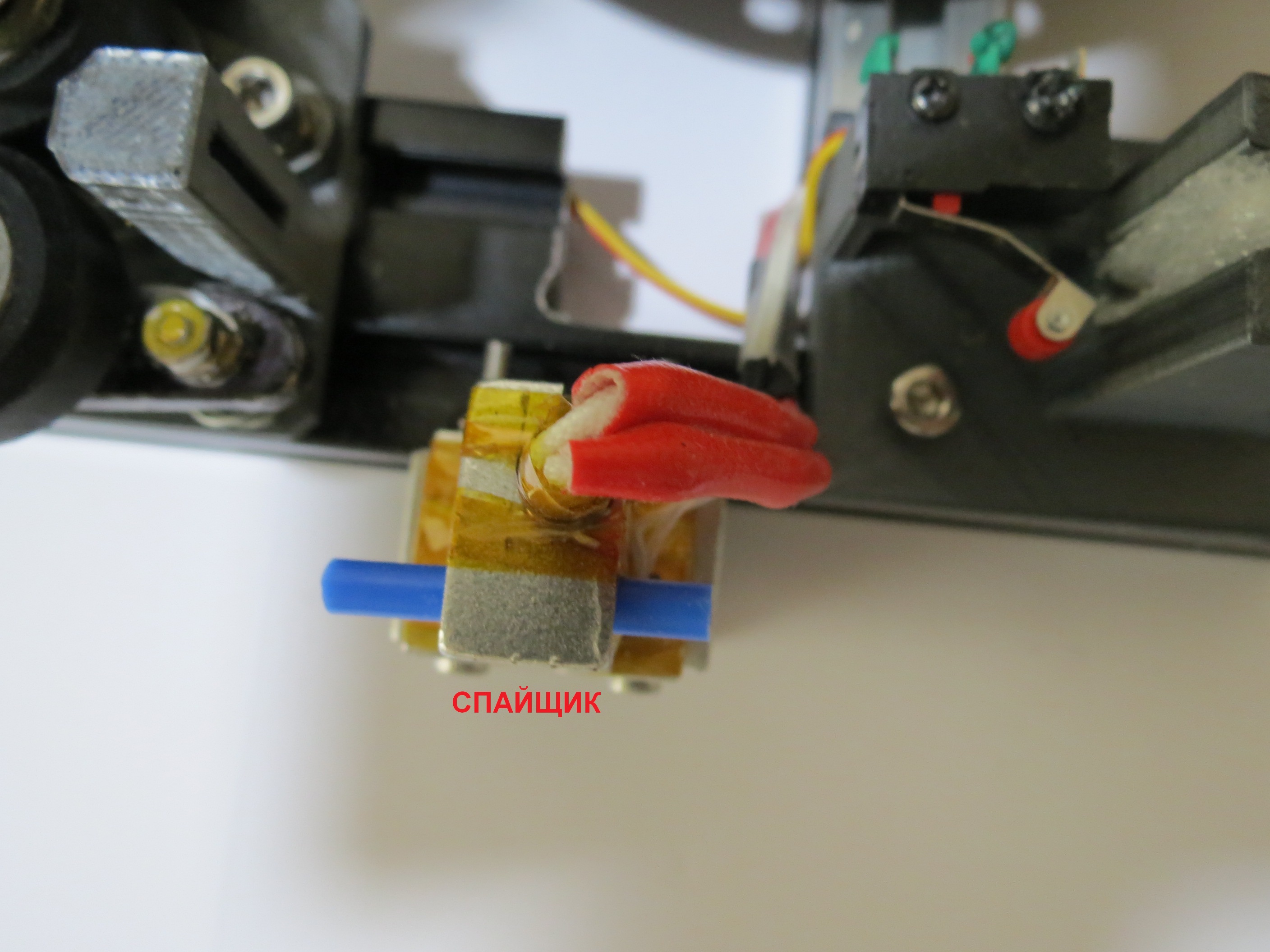

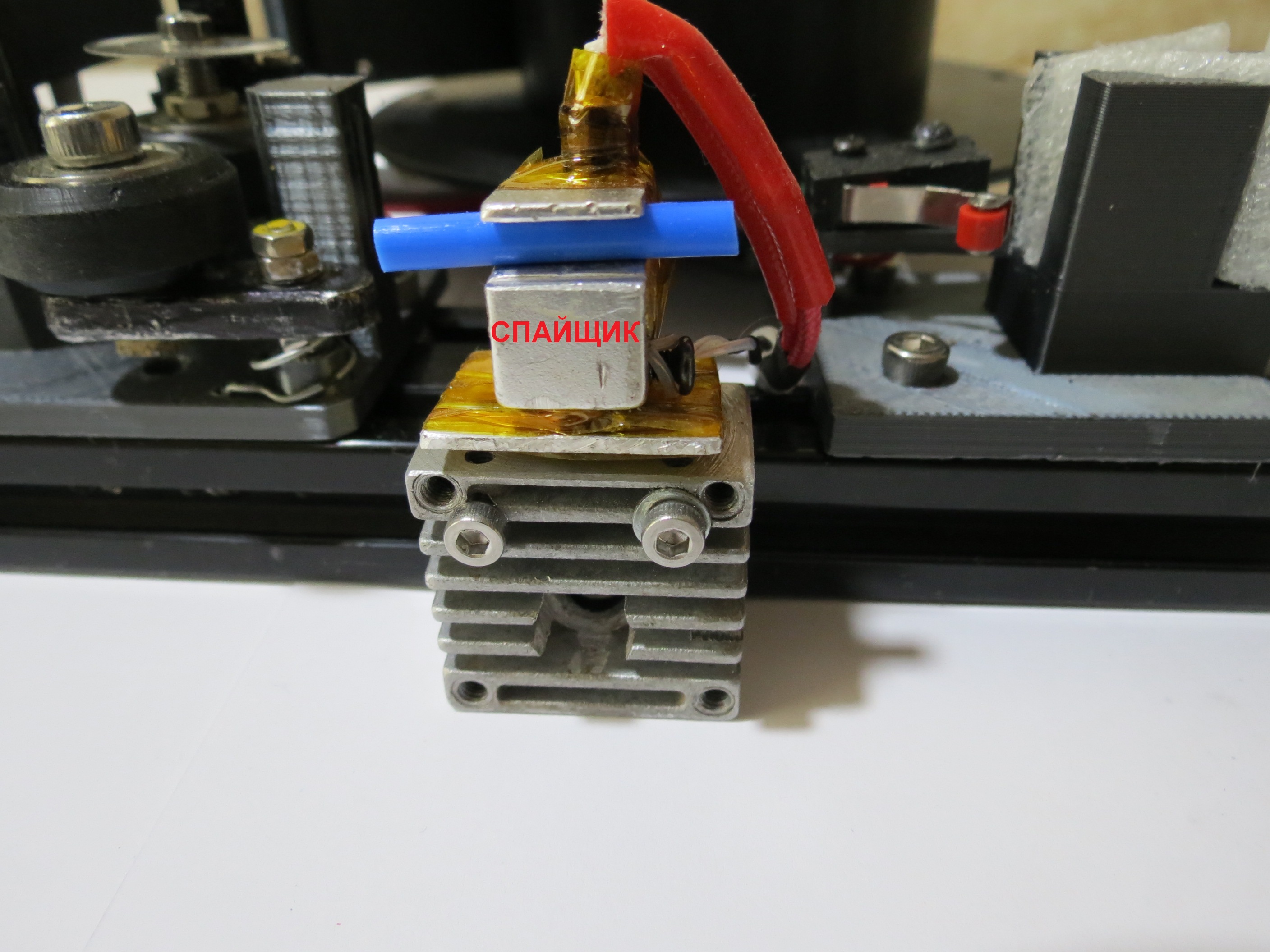

А вот спайщик лично меня напрягает тем, что если припаивать длинную плеть - это ж потом всю ее через трубку протащить нужно...

Да, это недостаток. Но, я на длинных плетях оставляю трубочку. Она в процессе снимается сама. А в спайщик ставлю другую (если нужно).
Этот станок работает с коллекторным мотор-редуктором. Сейчас заканчиваю маленький редуктор 1/36 с шаговым двигателем. Но схема и прошивка там будет другая.

vladimirV

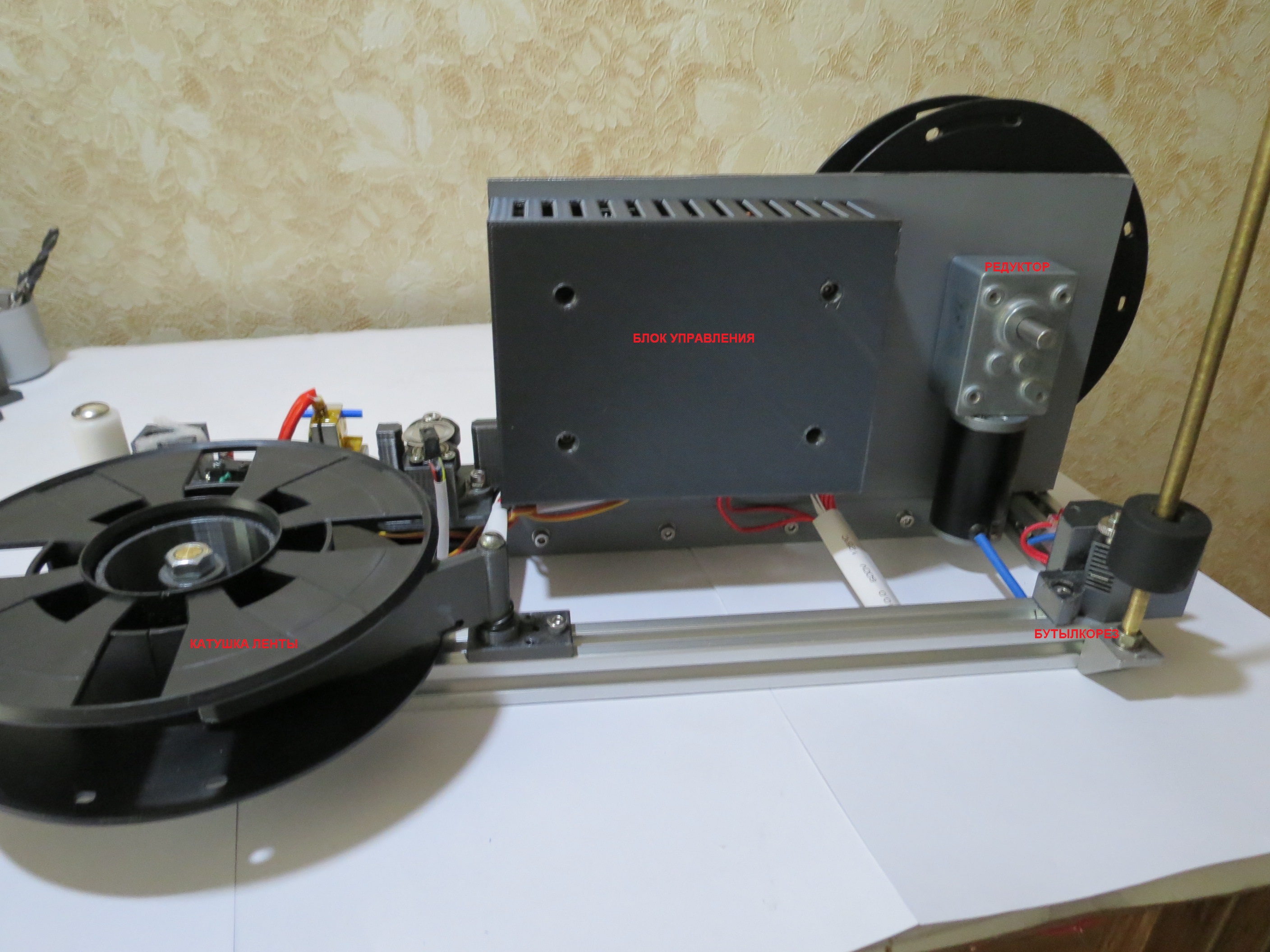

Станок собран на базе станочного профиля:

Спойлер

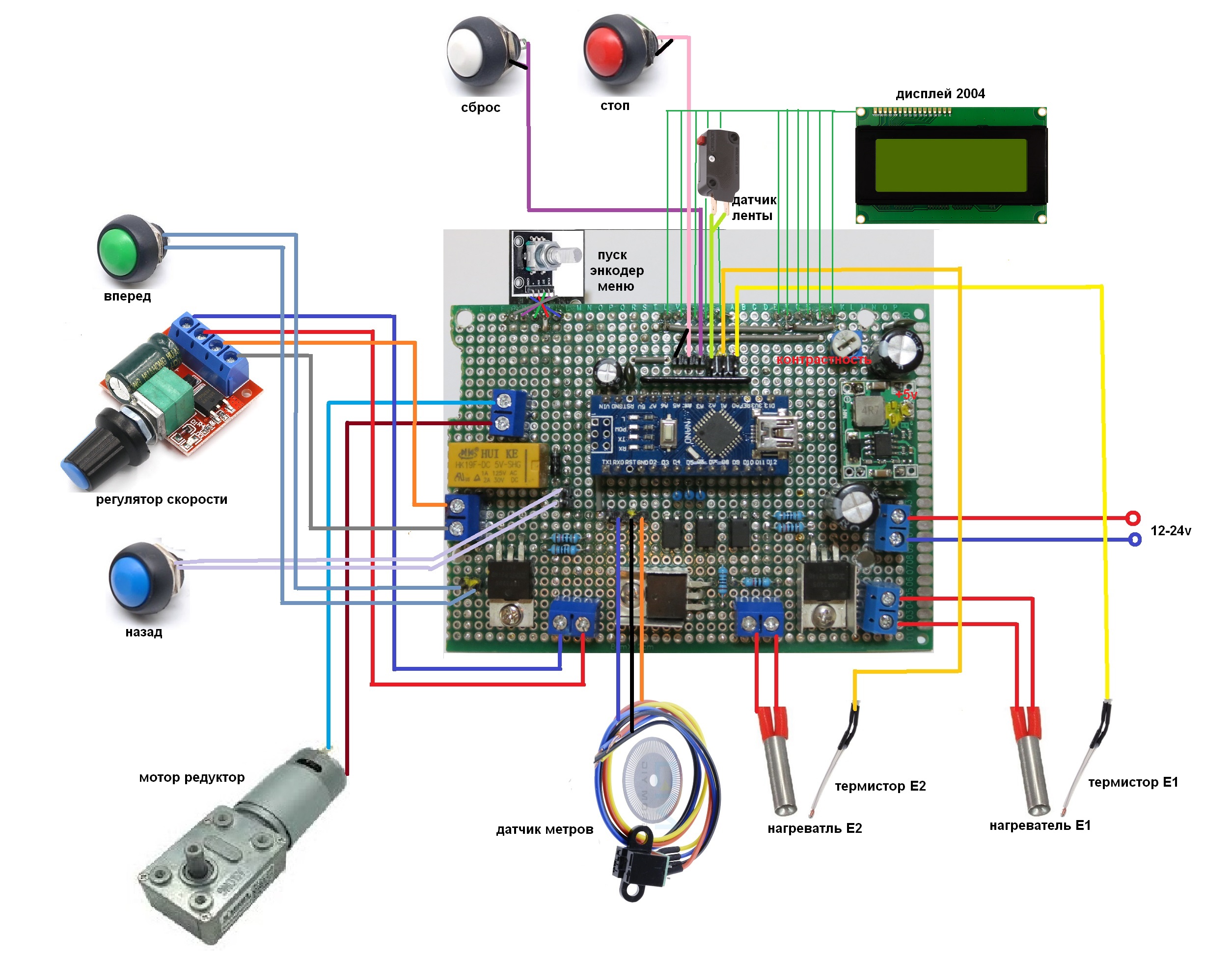

Сам станок был собран еще в феврале, но заказанная печатная плата, так до сих пор не пришла. Пришлось монтировать на монтажной плате.

Спойлер

stanok-Filament.rar: (150.35 КБ) 418 скачиваний

vladimirV

Редуктор и эл.часть собраны на листе алюкобонда 250х150:

Спойлер

Модель крышки эл.части:

S-Filament-krishka-EL.rar: (38.32 КБ) 239 скачиваний

Robert Sa

vladimirV, Доброе утро Володя,
у меня вот какой вопрос(ы)
Плиз дайте чертеж в сечении (с размерами конуса, глубиной, углом , общей длиной, с длиной отрезка прямого участка сопла и диаметром отверстия) конструкции нагревателя если можно.
Спасибо!

vladimirV

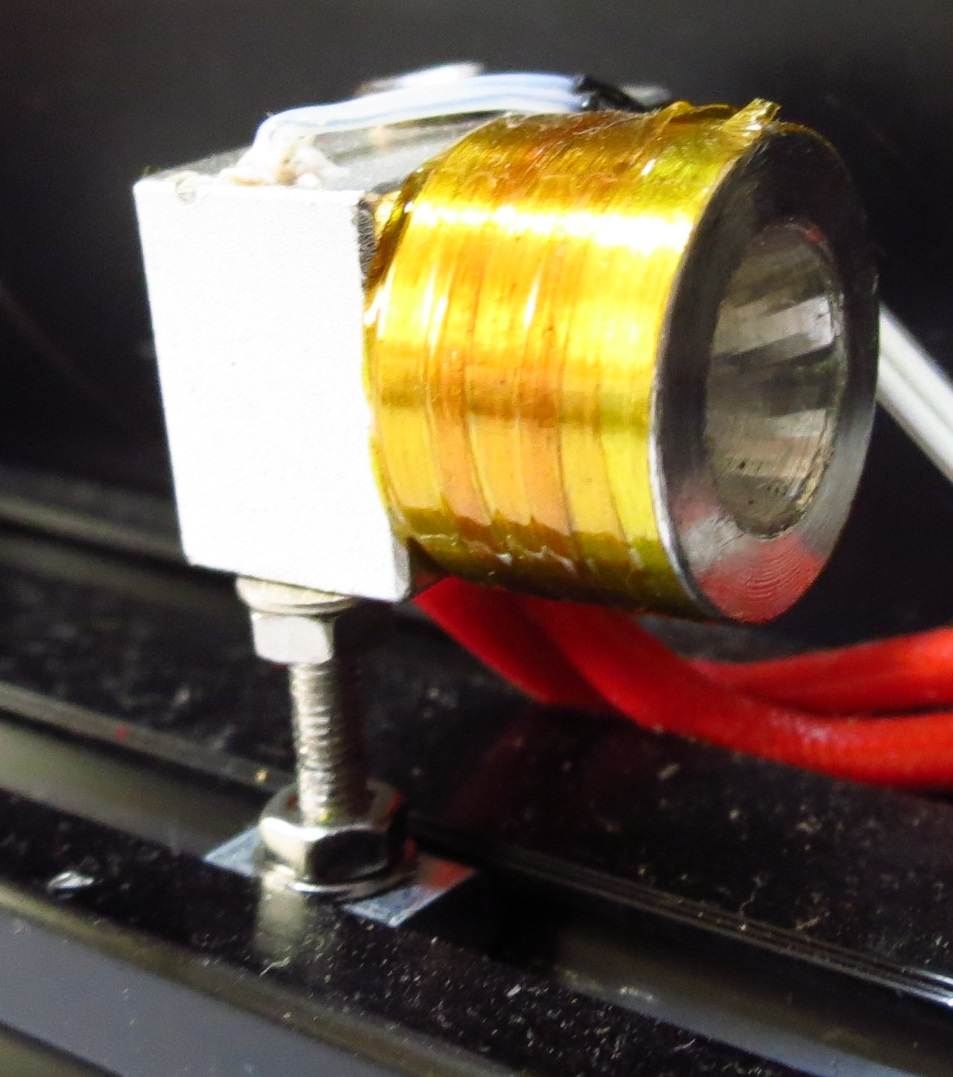

Нагреватель собран на базе нагревательного блока от принтера:

: нагревательный блок.PNG (115.03 КБ) 19507 просмотров

Насадка (форсунка) изготовлена из бронзы. Входной цилиндр выточен из алюминия. Конус высверлен обычным сверлом, заточенным под нужным углом. Чем меньше угол, тем плавнее и легче сворачиваться ленте.

Спойлер
