Прошивка Marlin. Задаём вопросы, углубляемся в дебри, делимся находками

[Vikent]

вот эти три контакта на меге

Мозг кипит. Если смотреть по трассировке Рампса, то от штырей термисторов 0, 1 и 2 дорожки приводят к пинам Меги 9, 10, и 11 соответственно. Но в прошивке-то 13, 15 и 14! Я уже как колобок - ничего не понимаю!

[Vikent]

Gaemon, От пина термистора Т0 на пин А9 Меги звонится?

[Gaemon]

Vikent, от т0,т1,т2 на мегу а13,а14,а15 звонится.
На а9 нет

[Vikent]

вроде не прозванивается с термистора на ногу меги А13

Если речь о контакте А13, то не прозванивается.

от т0,т1,т2 на мегу а13,а14,а15 звонится.

Так звонится или нет?
Я по схеме Рампса никак понять не могу. Там 13-15 пины на разъёмы AUX по соседству выходят. А на термистор идут А9-А11.

Спойлер

[Gaemon]

Vikent, я дико извиняюсь за такую иформацию, с утра прозвонил бутерброд который стоит в принтере-не прозванивается.
С собой на работу забрал второй комплект у которого такае же ситуация, так как я вчера все перебирал. Но к удивлению этот бутерброд который у меня сейчас с собой прозванивается. Вечером попробую снова поменять местами все.

[Gaemon]

Vikent, ну кроме а9

[Vikent]

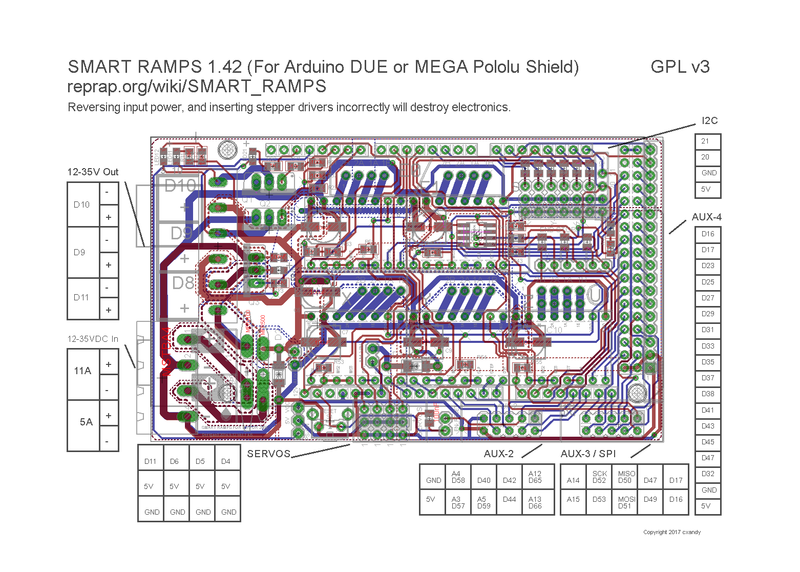

Gaemon Разобрался, наконец. Я цепи термисторов никогда не копал, а сегодня на работе сослепу не ту схему Рампса взял (дома-то правильная скачана, и визуально, не вдаваясь в подробности, они очень похожи). Мне попалась под руку не 1.4, а 1.42. Она не для Меги а для Ардуино Дуэ, и отличается трассировкой платы. Можно и для Меги использовать, но тогда в Марлине с настройками разбираться надо.
Для Рампс 1.4 пин Therm0 на Рампсе и пин А13 на Меге должны звониться между собой при собранном бутерброде (на Рампс 1.42 вместо А13 будет А9). Так что сам из-за не той схемы запутался и Вас ввёл в заблуждение.

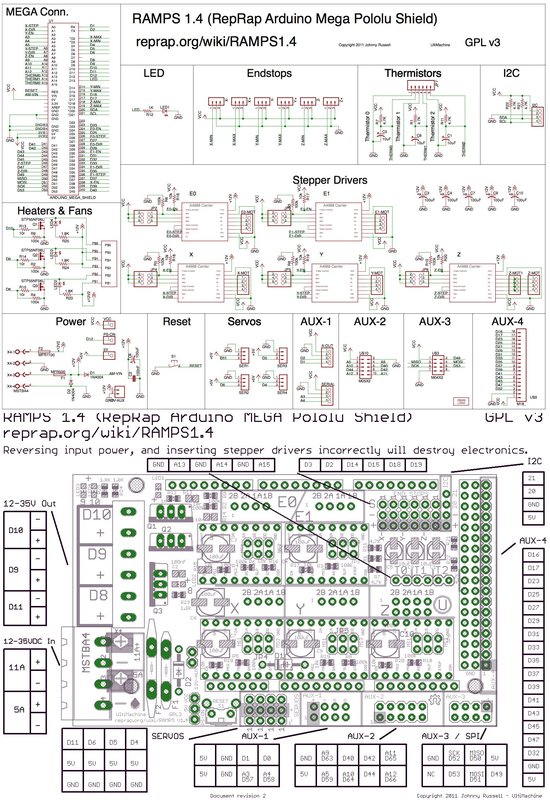

Вот схема Рампс 1.4 (на ней должны звониться T0 (правый пин) и A13):

Спойлер

А у Вас, кстати, во втором комплекте Рампс не 1.42 случайно?

[Gaemon]

Vikent, нет, у меня одинаковые ramps 1.4

[Vikent]

ramps 1.4

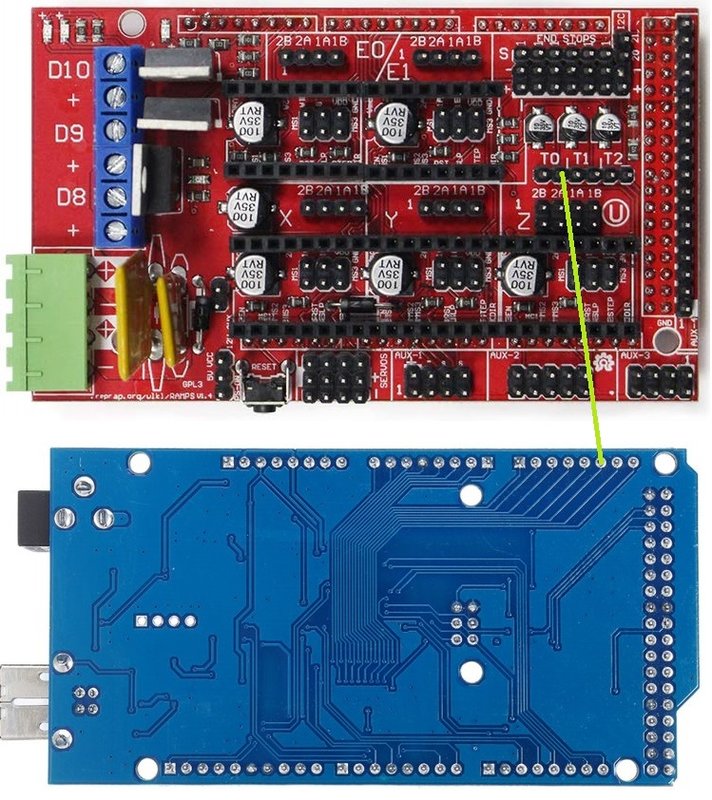

Тогда на собранном бутерброде однозначно должны прозваниваться между собой правый пин пары Т0 на Рампсе и пин А13 на Меге.

Спойлер

Без этого будет висеть температура -14.

[Gaemon]

Vikent, на этом бутерброде прозванивается, вечером попробую поменять. Хотя у меня сомнения.
Спасибо за помощь!

[Vikent]

на этом бутерброде прозванивается... Хотя у меня сомнения.

Можно ещё прозвонить цепь от пина А13 платы до пина на самом чипе. Плата многослойная. Вдруг действительно брак - дефект металлизации отверстий на межслойных переходах попался? Или обрыв дорожки внутри?

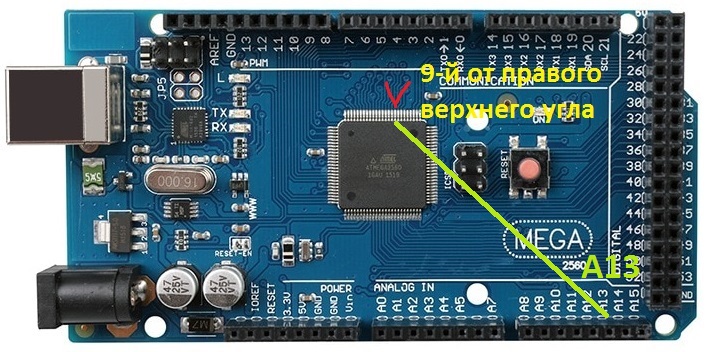

А13 на Меге (Рампс снять, питание на Мегу не подавать) должен звониться на пин чипа 9-й в верхнем ряду, считая справа:

Спойлер


[Gaemon]

Vikent, звонится.

[Vikent]

звонится.

Тогда не вижу причин для неработоспособности. Цепь звонится от термистора до чипа, в прошивке тоже всё в порядке.
Ждём вечера!

[Gaemon]

Vikent, я надеюсь, что все получится )

[trengtor]

Можно грешить на рампс, но у меня их два, оба одинаково работают. Уже задолбался перекидывать проводку с одного на другой, ничего это не дает...

Без термистора сколько на его контакте?
