Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Shaman » 23 июн 2017, 02:28

Alxlm писал(а):
22 июн 2017, 13:13
Я поставил на Z концевик на Холле вверху и очень доволен. Во первых он лучше оптического по всем признакам. Во вторых не нужно каждый раз гонять стол вверх-вниз. Точность отменная. Хотя мне советовали ставить внизу. :)
Концевик по Z стоит внизу, точность не менее отменная. А главное, что это положение является так же и положением парковки, что безумно удобно - большая часть слайсеров по умолчанию по завершении печати паркует Z. При концевике снизу стол падает вниз и деталь можно спокойно снять. И для этого не нужно никаких танцев с бубном.
А по поводу гоняния стола, так помойму это даже плюс - равномерный износ (гы гы) по всей длине валов. Ну и времени не потребляет, т.к. ездит оно туда сюда в процессе нагрева. А пока нагреется, он уездиться может.
Когда на форуме переходят на "Вы", в реальной жизни уже давно бьют морду!

Anry777
Сообщения: 360
Зарегистрирован: 16 мар 2017, 14:59
Имя: Андрей
Благодарил (а): 3 раза
Поблагодарили: 9 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Anry777 » 23 июн 2017, 08:03

3D-SPrinter писал(а):
23 июн 2017, 00:13
Да не нужна там цепь! Она используется на станках вдоль длинных горизонтальных направляющих, как гусеница. :)
А чтобы гофру столом не прижимало, надо просто концевик стола чуть выше настраивать (для оптического концевика высота шторки 19 мм).
Ну вот зачем ты обламываешь все? :))))))
У меня принтер ради принтера... Мне чего печатать то еще? Сов??? :) Пусть цепь будет :)))

Аватара пользователя
3D-SPrinter
Сообщения: 10494
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 975 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 23 июн 2017, 09:03

Тогда вопрос снимается, будем люксовать - цепь просто необходима! :D

Аватара пользователя
Alex Post
Сообщения: 6993
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 330 раз
Поблагодарили: 817 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Alex Post » 23 июн 2017, 11:09

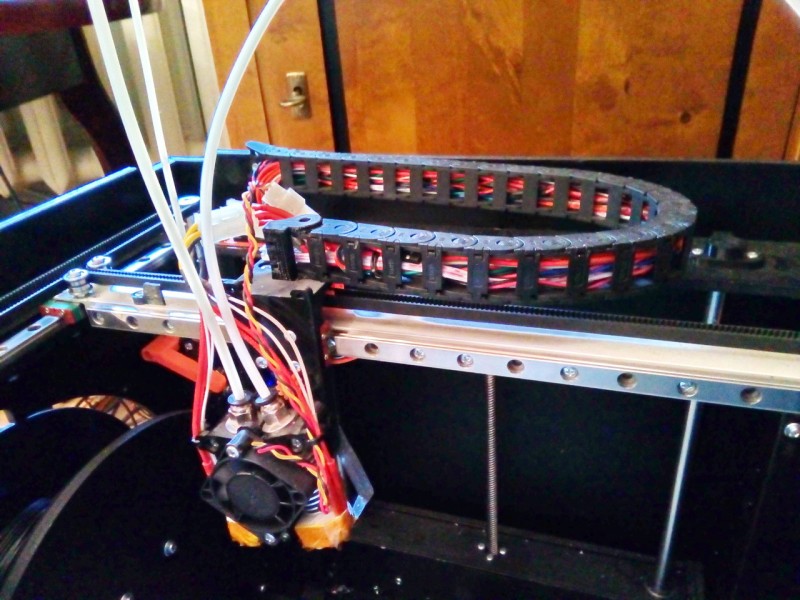

Ура! Андрей разрешил тюнинговать Спринтер цепями! Тогда вот: (типа тизер ;))
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393

digitalman
Сообщения: 186
Зарегистрирован: 05 апр 2017, 11:27
Имя: Дмитрий
Благодарил (а): 4 раза
Поблагодарили: 11 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение digitalman » 23 июн 2017, 12:02

Alex Post писал(а):
23 июн 2017, 11:09
Ура! Андрей разрешил тюнинговать Спринтер цепями! Тогда вот: (типа тизер ;))
Кстати выглядит не так уж бесполезно - вертикальные габариты принтера уменьшаются, и можно его убирать в шкаф, не мучая провода.

Но лучше про торчащий вбок экструдер расскажите - как они переключаются?

Anry777
Сообщения: 360
Зарегистрирован: 16 мар 2017, 14:59
Имя: Андрей
Благодарил (а): 3 раза
Поблагодарили: 9 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Anry777 » 23 июн 2017, 12:11

digitalman писал(а):
23 июн 2017, 12:02
Alex Post писал(а):
23 июн 2017, 11:09
Ура! Андрей разрешил тюнинговать Спринтер цепями! Тогда вот: (типа тизер ;))
Кстати выглядит не так уж бесполезно - вертикальные габариты принтера уменьшаются, и можно его убирать в шкаф, не мучая провода.

Но лучше про торчащий вбок экструдер расскажите - как они переключаются?
ну вот про верхнюю цепь я не уверен - боуден то все равно будет
а вот для стола - просто жизненно необходима цепь (мне) :))))

Anry777
Сообщения: 360
Зарегистрирован: 16 мар 2017, 14:59
Имя: Андрей
Благодарил (а): 3 раза
Поблагодарили: 9 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Anry777 » 23 июн 2017, 13:07

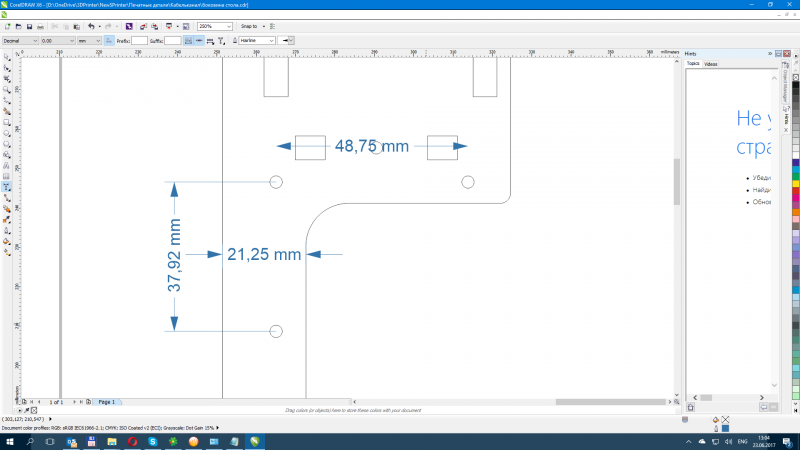

Андрей
Это нормально???? Или как??? Откуда такие размеры?
Вопрос звучит как - это правильные размеры? Не глюк какой нибудь у меня? От них отталкиваться?????
2017-06-23 (1).png
Последний раз редактировалось Anry777 23 июн 2017, 14:38, всего редактировалось 1 раз.

Аватара пользователя
Alex Post
Сообщения: 6993
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 330 раз
Поблагодарили: 817 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Alex Post » 23 июн 2017, 13:13

Цепь выглядит солиднее, и еще один важный момент: туда очень легко добавлять-убирать-заменятт провода, потому что она открывающаяся. Собственно, поэтому я ее и поставил. А еще - у меня просто не влезали в гофру провода для второго хотэнда и сервы.

Голова - творческая переработка вот этого http://3dtoday.ru/blogs/fix0id/color-pr ... ame-servo/
Ставилась цель сделать все компактнее и для СПринтера. Сейчас пока отлаживаю пятый (или шестой?) вариант :mrgreen: Вроде похоже на то, что окончательный ;) Как только все заработает как задумано - будет статья и тут и на тудэе.
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393

Anry777
Сообщения: 360
Зарегистрирован: 16 мар 2017, 14:59
Имя: Андрей
Благодарил (а): 3 раза
Поблагодарили: 9 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Anry777 » 23 июн 2017, 13:45

Если и тут и на тудее - вознаграждение не получишь :)))

Аватара пользователя
Alxlm
Сообщения: 224
Зарегистрирован: 17 фев 2017, 14:12
Имя: Александр
Откуда: Москва
Благодарил (а): 26 раз
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Alxlm » 23 июн 2017, 17:53

Разобрался с Симплифаем - там по eмолчанию скорость свободного хода стояла 150 - мой принтер ее не потянул. У меня токи маленькие стоят.

Симлифай наверное конечно во всем круче Slic3r-а, но в Слайс3ре можно сделать очень гладкую верхнюю поверхность, если поставить Top Solid Infill 90%. А вот в Симплифае такого не нашел. Равно как и в Куре. :(
Самодельный 3D-SPrinter

Аватара пользователя
3D-SPrinter
Сообщения: 10494
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 975 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 23 июн 2017, 17:54

Anry777 писал(а):
23 июн 2017, 13:07
Андрей
Это нормально???? Или как??? Откуда такие размеры?
Вопрос звучит как - это правильные размеры? Не глюк какой нибудь у меня? От них отталкиваться?????
Да, размеры правильные. Общие габариты много раз масштабировались (например, под толщину материала 6,5 мм и под область печати), отсюда и такие размеры.

Аватара пользователя
Alex Post
Сообщения: 6993
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 330 раз
Поблагодарили: 817 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Alex Post » 23 июн 2017, 18:58

Anry777 писал(а):
23 июн 2017, 13:45
Если и тут и на тудее - вознаграждение не получишь :)))
А вот с этого места поподробнее... Кто чего кому награждает? Я то вообще то чисто из альтруистических побуждений делюсь :)
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393

digitalman
Сообщения: 186
Зарегистрирован: 05 апр 2017, 11:27
Имя: Дмитрий
Благодарил (а): 4 раза
Поблагодарили: 11 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение digitalman » 23 июн 2017, 20:21

Alex Post писал(а):
23 июн 2017, 18:58
Anry777 писал(а):
23 июн 2017, 13:45
Если и тут и на тудее - вознаграждение не получишь :)))
А вот с этого места поподробнее... Кто чего кому награждает? Я то вообще то чисто из альтруистических побуждений делюсь :)
https://3deshnik.ru/blogs/akdzgroot/pro ... ja-avtorov

Аватара пользователя
Alxlm
Сообщения: 224
Зарегистрирован: 17 фев 2017, 14:12
Имя: Александр
Откуда: Москва
Благодарил (а): 26 раз
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Alxlm » 24 июн 2017, 01:30

Ни разу не приходилось опускать стол для снятия детали. Можно сделать скрипт, что бы опускал если нужно.
Равномерный износ там происходит у латунной гайки, а не у винта. И чем больше она ездит - ну понятно.
Так что пока ни одного ясного критерия почему ставить внизу лучше - не вижу.
Shaman писал(а):
23 июн 2017, 02:28
Alxlm писал(а):
22 июн 2017, 13:13
Я поставил на Z концевик на Холле вверху и очень доволен. Во первых он лучше оптического по всем признакам. Во вторых не нужно каждый раз гонять стол вверх-вниз. Точность отменная. Хотя мне советовали ставить внизу. :)
Концевик по Z стоит внизу, точность не менее отменная. А главное, что это положение является так же и положением парковки, что безумно удобно - большая часть слайсеров по умолчанию по завершении печати паркует Z. При концевике снизу стол падает вниз и деталь можно спокойно снять. И для этого не нужно никаких танцев с бубном.
А по поводу гоняния стола, так помойму это даже плюс - равномерный износ (гы гы) по всей длине валов. Ну и времени не потребляет, т.к. ездит оно туда сюда в процессе нагрева. А пока нагреется, он уездиться может.
Самодельный 3D-SPrinter

Аватара пользователя
Alex Post
Сообщения: 6993
Зарегистрирован: 11 янв 2017, 17:22
Имя: Александр
Откуда: Брест, РБ
Благодарил (а): 330 раз
Поблагодарили: 817 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Alex Post » 24 июн 2017, 09:15

Alxlm писал(а):
24 июн 2017, 01:30
Ни разу не приходилось опускать стол для снятия детали. Можно сделать скрипт, что бы опускал если нужно.
Да на самом деле абсолютно все равно, где парковка по Z. Это на пруше с ее строительными визжащими шпильками нежелательно вверх-вниз гонять, да и долго. А на Т8 винтах стол летает как ракета.
Мои соображения, за тот или другой вариант:
Если паркуемся в максимум:
+ Удобный доступ к столу через переднее окно после парковки
+ Можно организовать программное выравнивание платформы в ручном режиме (я пробовал - мне не понравилось ;) )
- Неудобно подстраивать уровень первого слоя (или лезть в прошивку, или крутить четыре винта или оперативно бэбистепами подгонять)
Пожалуй, все :)
Если паркуемся в минимум:
+ Удобный доступ к столу через верх ;)
+ Удобная коррекция первого слоя: подкрутил и перепарковался.
- Парковаться в минимум желательно за пределами стола, т.к. в углу обычно живет болтик-клипса, да и мало ли что может пойти не так...
- Не уверен, но возможно при парковке в минимуме могут быть сложности с организацией автоуровня.

Вот такие лично мои соображения. Тоже хочу попробовать парковку в минимум на Спринтер сделать, т.к. привык на пруше, но это пока в планах. С двухголовостью надо добить :)
Prusa i3 rework - трудится с 2015 года
Черно-оранжевый 3D-SPrinter 232 - https://3deshnik.ru/forum/viewtopic.php?f=21&t=393
