Самодельный измерительный и прочие микрофоны.

3D-SPrinter

Понятно...

Ну я не такой фанат микрофонов, чтобы заморочиться самодельным ленточником.
Кстати, пришёл сегодня мне клон BM-800. Развинтил его, глянул. Там электретный капсюль 16 мм. Но к компу пока не подключал, потому что USB-свисток ещё на почте лежит. А внутри там вот что:

Lenivo

Это хороший капсюль. Первым делом марку полевого транзистора посмотрите - вход от капсюля на него.
Попробуйте в микрофонный вход подключить -может хватит компьютерного фантомного питания? Хотя схема явно просит больше 20 вольт.

Схема вот на эту похожа

: BM-800.JPG (53.07 КБ) 7492 просмотра

Там красным небольшая переделка от автора этой картинки - говорит, что снизил шумы микрофона такой переделкой довольно хорошо.

Ну я бы сразу, на керамические конденсаторы на пути сигнала ( 1 мкф), пленочные конденсаторы напаял бы: ну как-то так

И померял бы электролиты на еср - без выпайки. Если, что сразу поменял бы.

Но сперва ролик записать без каких либо переделок - чтоб было с чем сравнивать потом. Капсуль ХОРОШ. Померить диаметр надо - он может быть 12,0 мм, 14,0 мм , 16.1 мм, 16.5 мм - они чуть разные по характеристикам.

http://www.tiantuo168.com/product_condenser2.asp

По поводу фантомного питания можно преобразователь DC-DC воткнуть прямо в корпус микрофона - самый простой вариант дешёвый китайский модуль за 200 рублей. Но он шумит - его надо экранировать. Вот видео
https://www.youtube.com/watch?v=qNAM9VEBo3Q
https://www.youtube.com/watch?v=ecU_iTXSzqE

Ну или сваять платку самому схем в интернете множество - "фантомное питание от USB".

Ну а самое простое попробовать припаять КАПСЮЛЬ к двух транзисторному усилителю, только на вход полевой транзистор припаять.

3D-SPrinter

Lenivo писал(а): ↑
21 апр 2018, 08:08
Там красным небольшая переделка от автора этой картинки - говорит, что снизил шумы микрофона такой переделкой довольно хорошо.
Ну я бы сразу, на керамические конденсаторы на пути сигнала ( 1 мкф), пленочные конденсаторы напаял бы: ну как-то так

Да надо бы... Но меня тут уболтали таки лазерным резаком СО2 на базе Н-бота заняться, так что аудио-эксперименты придётся временно отложить. Времени на всё сразу не хватает.

Lenivo

3D-SPrinter писал(а): ↑
21 апр 2018, 10:12
Да надо бы... Но меня тут уболтали таки лазерным резаком СО2 на базе Н-бота заняться, так что аудио-эксперименты придётся временно отложить. Времени на всё сразу не хватает.

ВЕЩЬ!!!!

Надо бы в отдельную тему ветку. Передача луча через зеркала или по оптоволокну? По механике проблем там немного, но есть, а вот по программной части - одни вопросы. Начинать надо именно с системы управления. А остальное это только юстировка геморойно. Сама зеркальная система продаётся нескольких видов, СО2 лазерные трубки и модули в сборе тоже довольно много предложений. Модуль высокого напряжения для СО2 - 15-35 кВольт тоже есть в продаже. А вот с программным обеспечением глухо. Под полупроводниковые лазеры есть кой чего, а вот под мощные лазерные системы программ управления с открытой публичной лизензией нет, так как это уже ОПАСНОЕ пром производство.

3D-SPrinter

Lenivo писал(а): ↑
21 апр 2018, 12:02
Надо бы в отдельную тему ветку.

Так есть уже ветка про лазер. Там и ответил viewtopic.php?f=19&t=106&p=24499#p24499 .

Lenivo писал(а): ↑
21 апр 2018, 12:02
Передача луча через зеркала или по оптоволокну?

Через зеркала конечно.

Lenivo

Имею кучу динамических микрофонов дома, но при подключении к компьютеру звук у них не очень. Хотя при подключении к проф пультам и картам звук очень даже неплох. Да и на ю-тубовских роликах бывает динамические микрофоны уделывают по качеству и конденсаторные, и ленточные микрофоны.

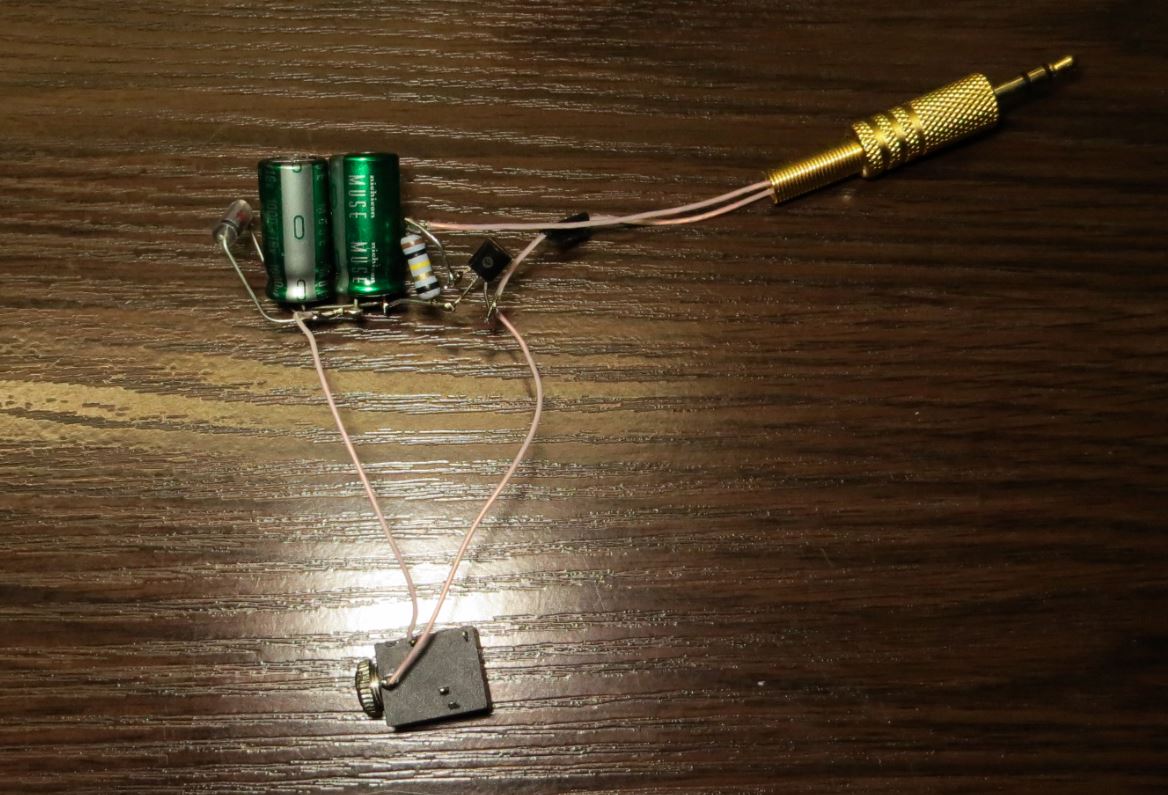

Перепаяв кучу схемок вот вариант с очень хорошим звуком - пытал пять динамических микрофонов - несколько Октав, Филипс, LG, prof Vitek. Для разных микрофонов для звука подходят разные марки конденсаторов. У меня самый лучший звук получился у Октавовского динамического микрофона МД-45 1969 г.в. с конденсаторами Ничикон MUSE и транзистором S9014 (на корпусе с9014). Ставил и пленочные конденсаторы высшего класса до 1,5 мкф - но с ними звук понравился меньше , чем с Ничиконами. Причем пробовал и биполярные Ничиконы 33 мкф, пробовал конденсаторы РОЕ в бакелитовом корпусе 1000 мкф, SME, ELNA silmic2 , Панасоник - всего около 10 разных конденсаторов разных марок и номиналов . Но в данном приложении Ничиконы отыграли лучше всех. Звук с динамическим микрофоном имеет свой шарм - и при помощи этого однотранзисторного микрофонного предусилителя можно заставить хорошо звучать динамические микрофоны и на обычный вход на встроенную звуковую карту компьютера. Б.У. динамических микрофонов от караоке продается просто море на барахолках.

: Предусилитель динамического мик 1.JPG (43.93 КБ) 7474 просмотра

Lenivo

Начал, очередной ламповый микрофон.

: Ламповый микрофон 2 05 2018 3.JPG (33.47 КБ) 7447 просмотров

Вот такие детальки для микрофона нарисовал и напечатал.

Не... хорошо, когда принтер под рукой. Вот так хитро вывернулся и всё , что надо пристроил в корпус. А не пролетел на 5 мм - так взял и поправил модель за пять минут и всё как надо встало.

3D-SPrinter

Lenivo писал(а): ↑
02 май 2018, 09:12
хорошо, когда принтер под рукой.

Это точно!

Lenivo

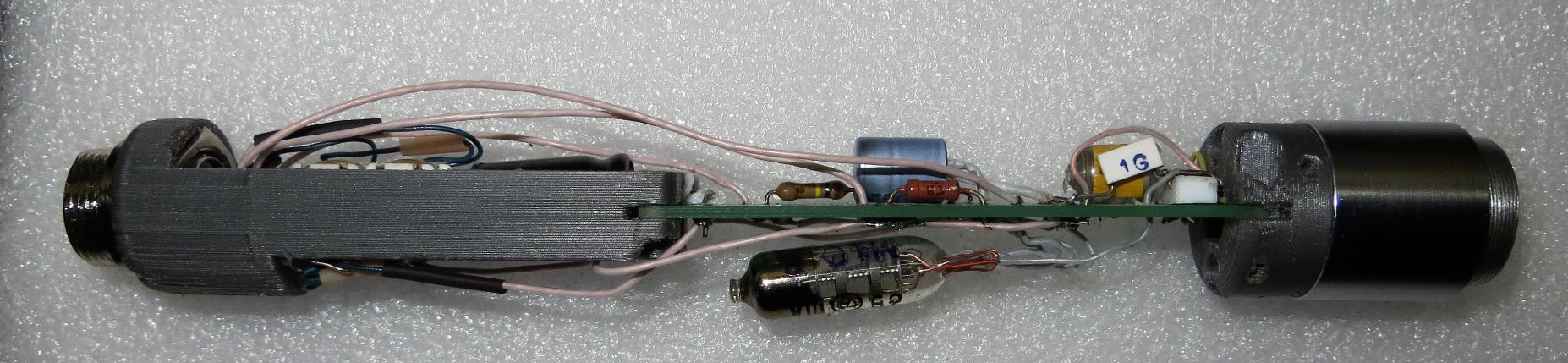

Потихоньку собираю

3D-SPrinter

Дело хозяйское, конечно, но я бы заменил эту трубку от швабры на алюминиевую анодированную из ОБИ.

Этот микрофончик как раз в ОБИшной трубке собран.

Lenivo

У меня есть гладкая трубка. Но ребристая мне очень нравится. Я её оставлю. И она не от швабры.

3D-SPrinter

Lenivo писал(а): ↑
06 май 2018, 21:52
Но ребристая мне очень нравится.

И это главное! Значит её и надо ставить.

Lenivo писал(а): ↑
06 май 2018, 21:52
И она не от швабры.

Извиняюсь, думал, она пластиковая.

Lenivo

3D-SPrinter писал(а): ↑
07 май 2018, 20:15
Извиняюсь, думал, она пластиковая.

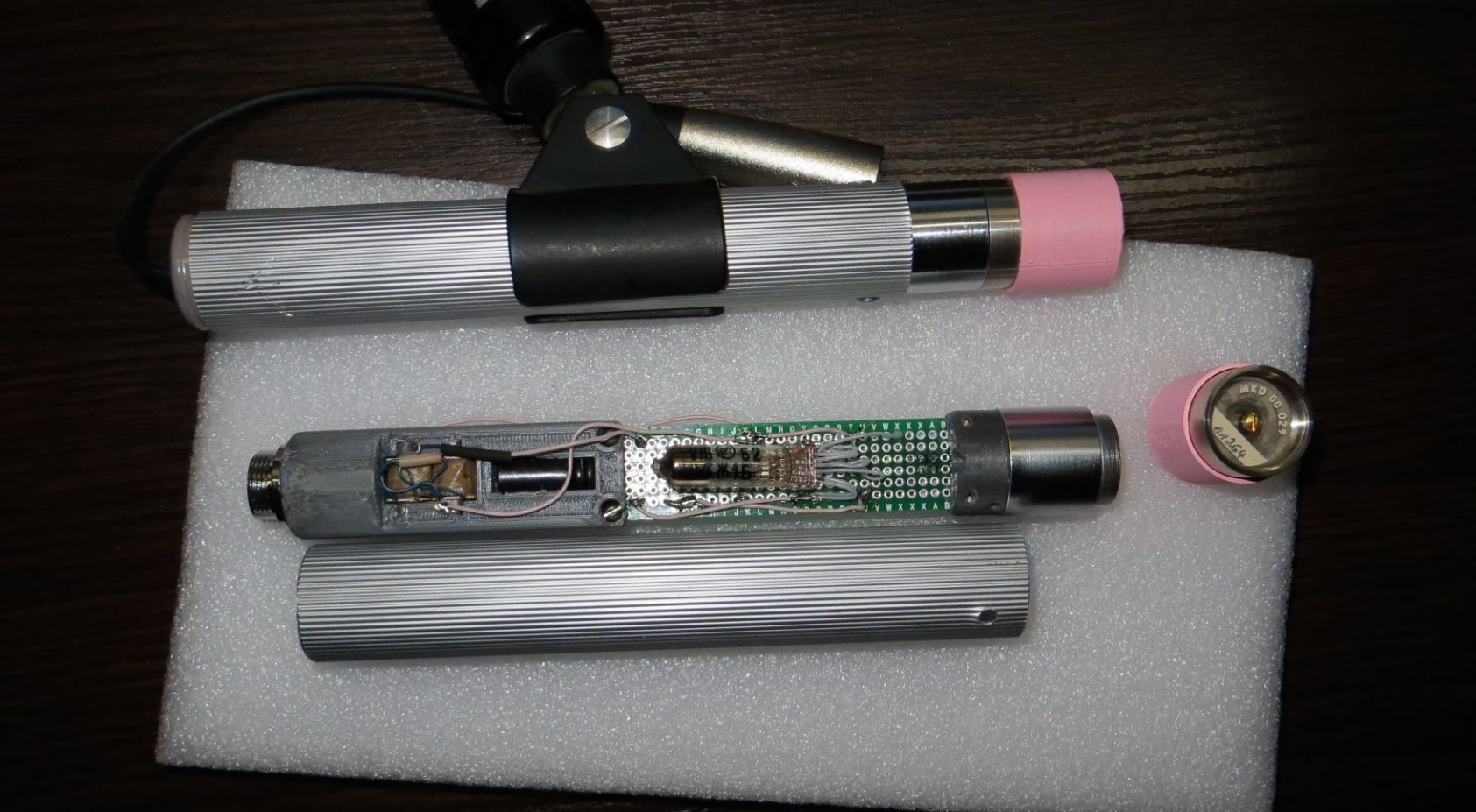

Она из алюминия и служит как экран(нужен хороший контакт с минусом питания), иначе идет паразитное возбуждение в 10 раз большее по уровню, чем сигнал. Если не надевать экранирующую трубку, то надо в фольгу заворачивать.

Ох и шикарный звук получился на ламповом микрофоне. Не даром их так ценят. Только блок питания очень сложный получается и очень тщательно надо фильтровать питание, иначе шумы лезут.

Lenivo

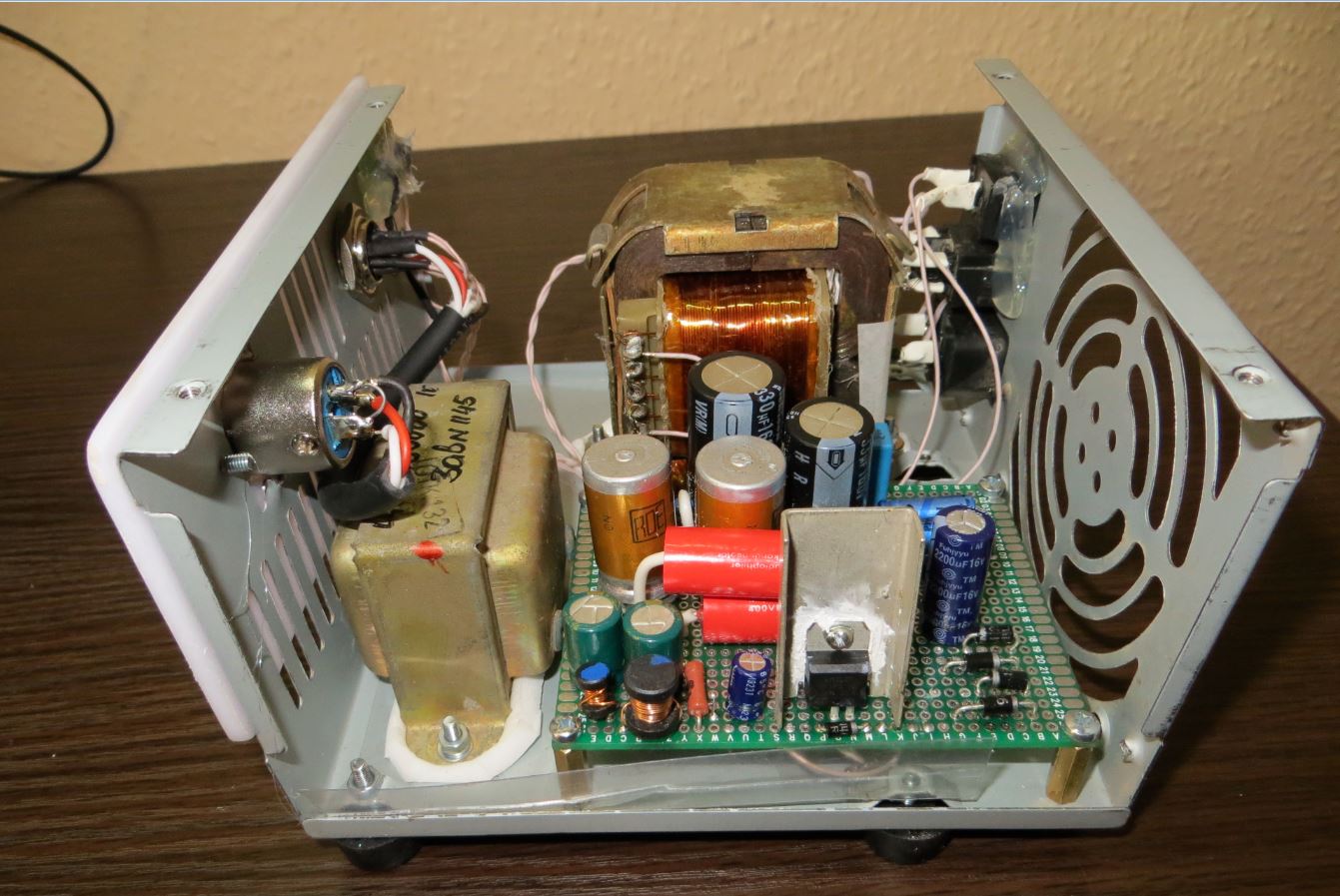

Блок питания к ламповому микрофону - 6,3 - 5,2 вольта , накал - регулируемый. Анодное - 115 вольт. Есть возможность добавить +20 вольт и +10 вольт до 145 вольт - есть дополнительные отводы на трансформаторе.

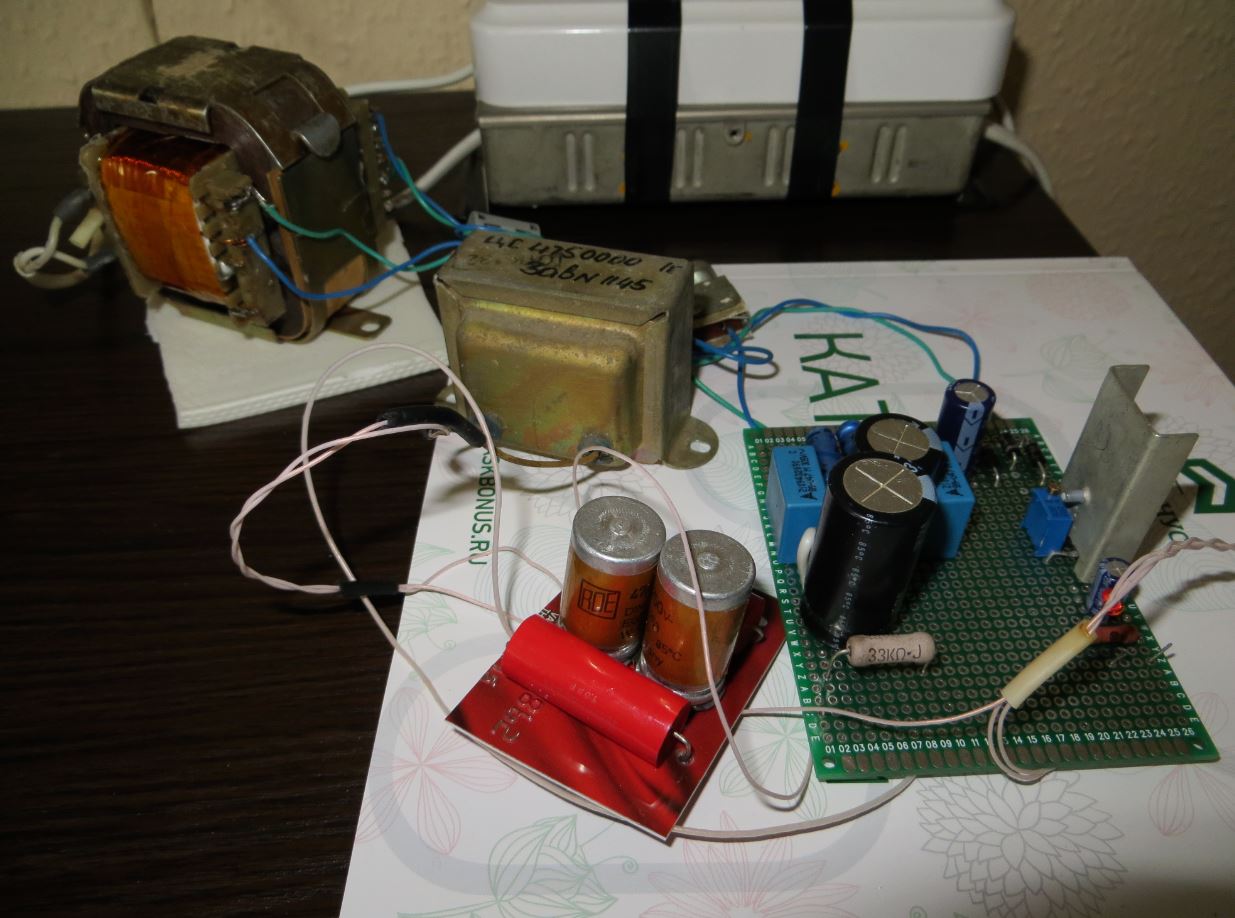

В процессе отладки:
