Принтер на рельсах от 3D-SPrinter

Скоростной 3D принтер из Нижнего Новгорода
polsa
Сообщения: 13
Зарегистрирован: 28 мар 2016, 14:27
Имя: Александр

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение polsa » 11 июн 2016, 10:00

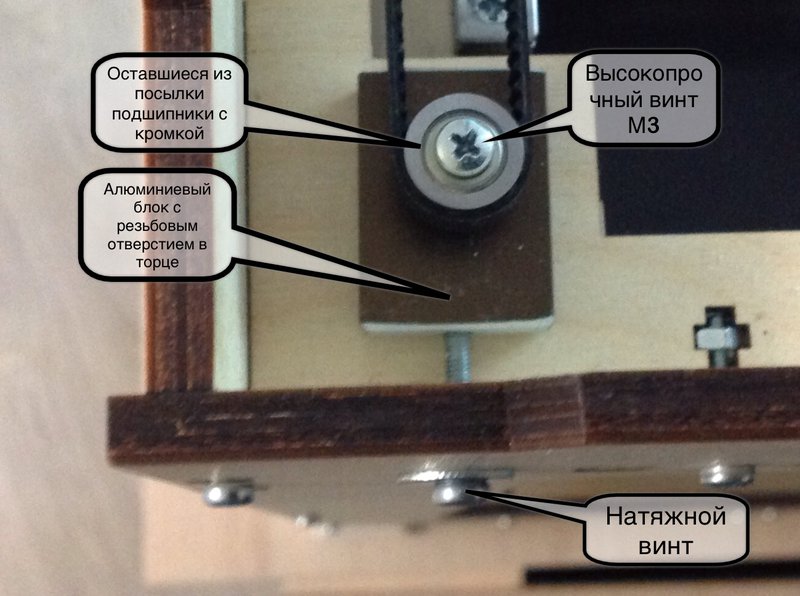

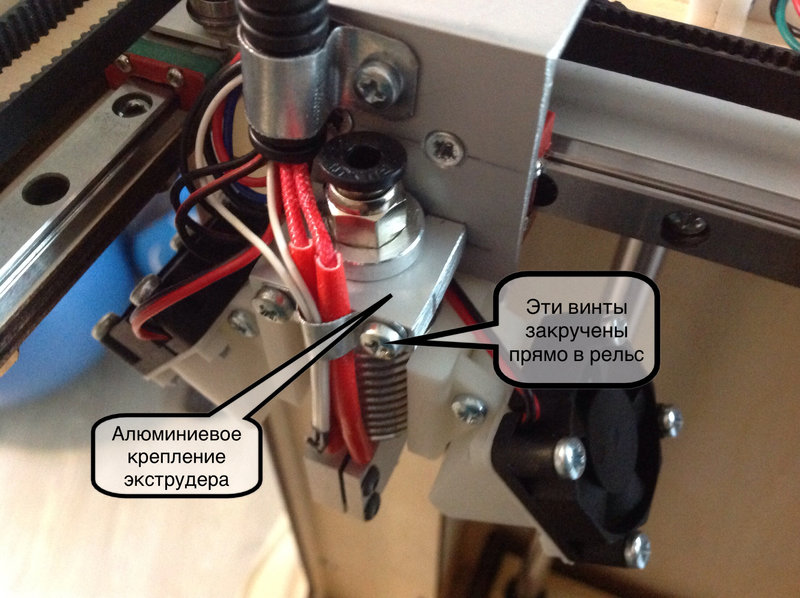

Да, есть немного. Узел натяга ремня переделан в металле. Металлическое и крепление хотэнда к рельсовой тележке.

Аватара пользователя
Revenger
Сообщения: 885
Зарегистрирован: 28 апр 2016, 23:52
Имя: Alexandr
Откуда: Stavropol
Благодарил (а): 62 раза
Поблагодарили: 15 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Revenger » 11 июн 2016, 11:00

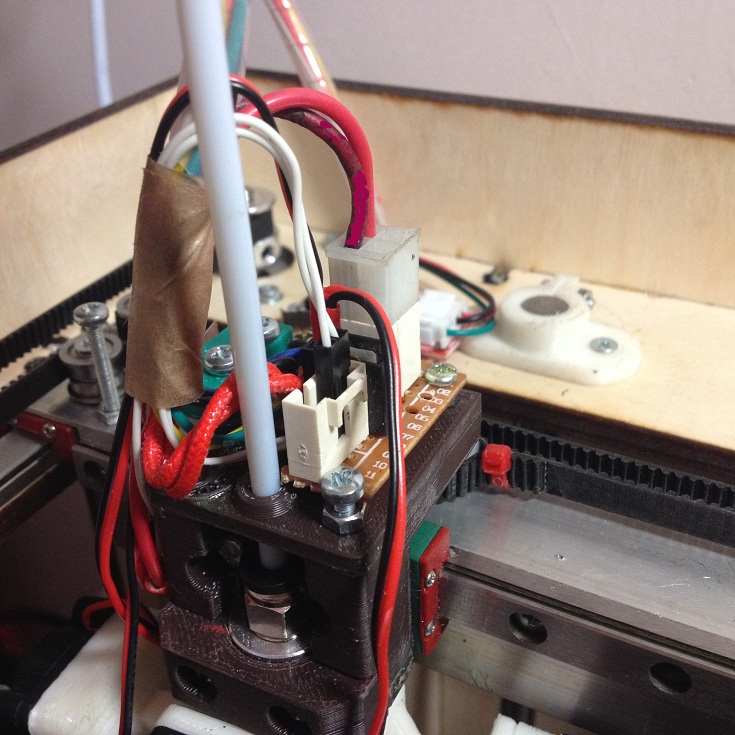

Таким разъёмом конечно проще, но у мну их небыло и я промуздыкался с макеткой и сделал нечто подобное:

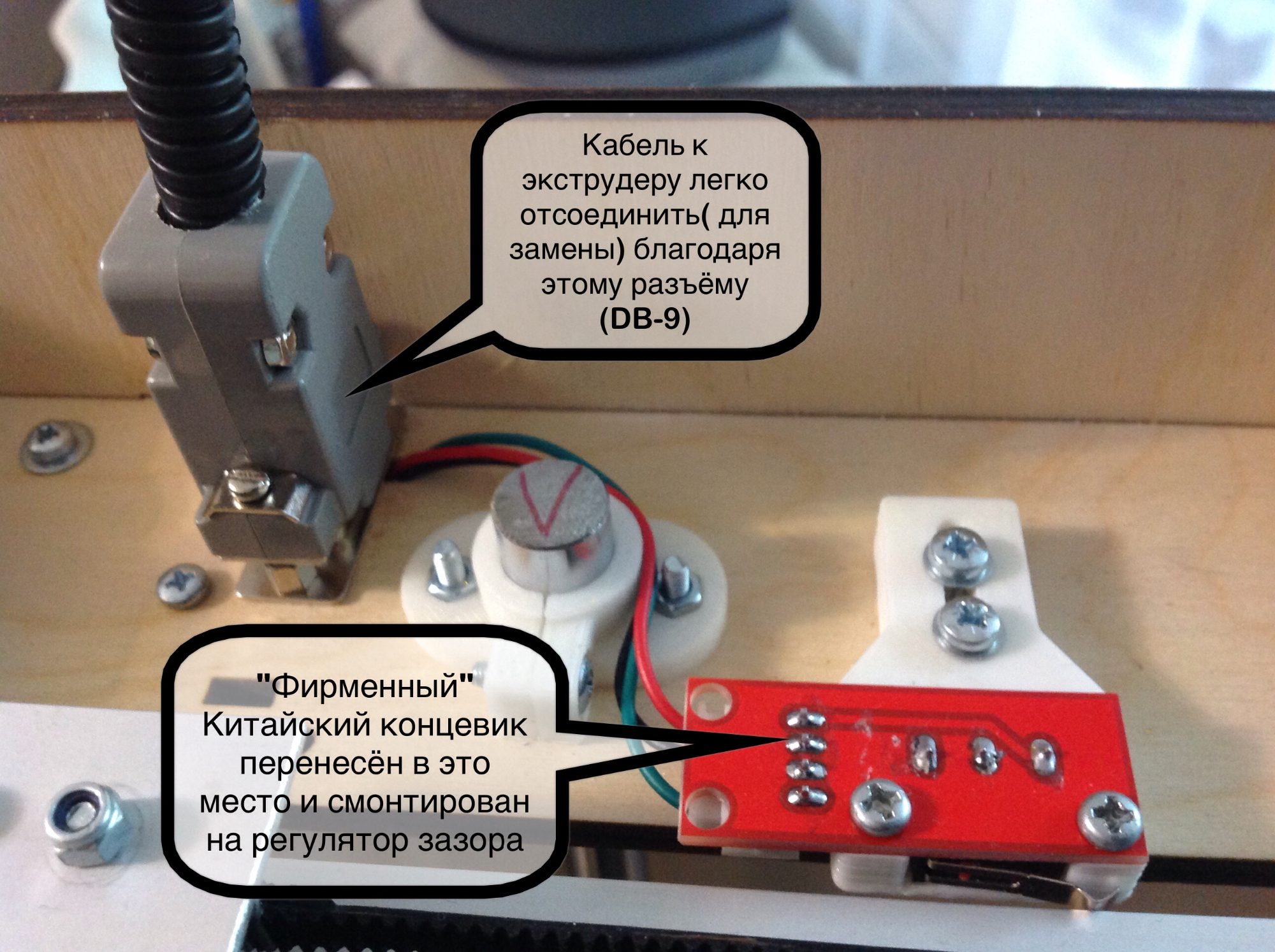

А концевик тоже такой здесь и экструдер прямо на каретке (только печатный). Натяжитель, как ранее обсуждалось, переделывать не стал, т.к. и так вполне хватает жесткости. Только подшипники вчера снял 624-е (захрустели в первый же день https://youtu.be/oN1qZxdeJRk) и поставил пока прямо в эти крепления 61976 (или 610/6). Конечно они не для м4 болтика, но функцию выполняют и гораздо качественнее, т.к. Вологодские, заводские. Это как временная мера (но может стать как всегда постоянной :) ).
Фанерный Х-БОТ 200х300 и 200х200
"Моя" страничка по принтерам на форуме https://3deshnik.ru/forum/viewtopic.php?f=21&t=147

Аватара пользователя
3D-SPrinter
Сообщения: 10494
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 975 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 11 июн 2016, 12:51

Revenger писал(а): Конечно они не для м4 болтика, но функцию выполняют и гораздо качественнее, т.к. Вологодские, заводские.
Кстати, у меня проблем с натяжителями не было, потому что я случайно хапнул в местном автомагазине 40 шт. нашинских российских подшипников. Отличные подшипники по цене китайских. Сейчас пришло с алишки 20 шт, и все дико люфтят и плохо крутятся. Наверно, придётся выкинуть. :(

Аватара пользователя
Revenger
Сообщения: 885
Зарегистрирован: 28 апр 2016, 23:52
Имя: Alexandr
Откуда: Stavropol
Благодарил (а): 62 раза
Поблагодарили: 15 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Revenger » 11 июн 2016, 13:27

Я думаю пущу на какие-то менее ответственные поделки.. А для принтера не годится. По крайней мере для себя.
По хорошему надо возвращать денюжку за такой товар, но.. как уже ранее поднималась такая тема - толку от этого не будет. С другой стороны, чем больше мы берём дерьма и не ругаемся с продавцом, тем больше у них на это дерьмо руки становятся заточены. Весь хлам сливают именно нашим неопытным самодельщикам.
Фанерный Х-БОТ 200х300 и 200х200
"Моя" страничка по принтерам на форуме https://3deshnik.ru/forum/viewtopic.php?f=21&t=147

Avton
Сообщения: 222
Зарегистрирован: 27 янв 2016, 14:25
Имя: Игорь
Откуда: Москва
Благодарил (а): 11 раз
Поблагодарили: 2 раза

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Avton » 11 июн 2016, 14:38

Revenger писал(а): я промуздыкался с макеткой и сделал нечто подобное
так наверно будет поудобнее http://3deshnik.ru/forum/viewtopic.php? ... t=15#p4562 . С китайскими вентиляторами которые приходят с разьемами даже делать ничего не надо)

Аватара пользователя
Revenger
Сообщения: 885
Зарегистрирован: 28 апр 2016, 23:52
Имя: Alexandr
Откуда: Stavropol
Благодарил (а): 62 раза
Поблагодарили: 15 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Revenger » 11 июн 2016, 14:48

ха-ха )) Ну конечно удобней, я же "у себя" в теме и написал что меня навело на подобную модернизацию (просто не конкретизировал автора по нику из-за забывчивости), просто так делать надо было время еще больше.. И разъёмчики в наличии. Я использовал то, что было в буквальном смысле под ногами. И да, силовые клеммы такие есть купленные, но я что-то про них не подумал (торможу).
Такие красивости у меня если и получаются, то не сразу, а постепенно. Под настроение. :roll:
Фанерный Х-БОТ 200х300 и 200х200
"Моя" страничка по принтерам на форуме https://3deshnik.ru/forum/viewtopic.php?f=21&t=147

Аватара пользователя
Revenger
Сообщения: 885
Зарегистрирован: 28 апр 2016, 23:52
Имя: Alexandr
Откуда: Stavropol
Благодарил (а): 62 раза
Поблагодарили: 15 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Revenger » 14 июн 2016, 00:20

Кстати, ранее толи в этой ветке, толи еще какой (простите запутался) упоминалось о хрусте при движении осей. Я тоже писАл ( и видео прикладывал), что мои 624ZZ (если верно марку написал) захрустели сразу в первый пуск практически. Андрей (автор спринтера) написал, что это якобы с бОльшей вероятностью рельсы.. Но я опроверг (для себя по крайней мере) это, заменив эти подшипники на бОльшие в диаметре отечественные (ничего, что болт М4, а внутреннее у него под м6, какая разница при натяжке ремня), так вот после этого, работы осей (кроме ШД конечно) вообще не слышно.
Так что в первый пост я бы дописал в список закупки, что те подшипники покупаются в общем то просто "абы запустить принтер" и для экструдера, но лучше или купить сразу качественные или потом придётся менять. Сомневаюсь, что при цене 50р за кучку из китая приедут нормальные. Думаю даже по 50р за штуку, но отечественные, в итоге поставить будет выгоднее как минимум для собственного успокоения ))
Фанерный Х-БОТ 200х300 и 200х200
"Моя" страничка по принтерам на форуме https://3deshnik.ru/forum/viewtopic.php?f=21&t=147

Аватара пользователя
3D-SPrinter
Сообщения: 10494
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 975 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 14 июн 2016, 02:16

Подшипники 624ZZ лучше покупать отечественного производства, с ними никаких проблем не будет. А партию китайских 20 шт. я был вынужден выкинуть в помойку ввиду изначального люфта и хруста.

ACTION2
Сообщения: 4
Зарегистрирован: 20 дек 2015, 17:14
Имя: Дмитрий

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение ACTION2 » 14 июн 2016, 04:39

Народ, у кого нибудь была проблема с фитингом. Не держит трубку, вырывает. У меня такое со стороны екструдера. В магазине есть, но резьба 5, а у меня 6. Кто нибу с эти сталкивался? Как решали эту проблему?
Или взять да клеем залить трубку в фитинге :D

Аватара пользователя
3D-SPrinter
Сообщения: 10494
Зарегистрирован: 19 ноя 2015, 14:23
Имя: Андрей
Откуда: Н.Новгород
Благодарил (а): 76 раз
Поблагодарили: 975 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение 3D-SPrinter » 14 июн 2016, 07:19

Бывают бракованные фитинги, обычное дело. Потому желательно иметь кучку фитингов для замены. Я только заменой решал эту проблему.

Аватара пользователя
Revenger
Сообщения: 885
Зарегистрирован: 28 апр 2016, 23:52
Имя: Alexandr
Откуда: Stavropol
Благодарил (а): 62 раза
Поблагодарили: 15 раз
Контактная информация:

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Revenger » 14 июн 2016, 11:32

У меня наоборот... пока равномерно со всех сторон не нажмёшь - фиг вытянешь..особенно бесит на хотэнде, где не подлезть нормально если не откручивать крепление ))
Скорее всего да, брак, но склеится ли тефлон если клеем заливать?
Фанерный Х-БОТ 200х300 и 200х200
"Моя" страничка по принтерам на форуме https://3deshnik.ru/forum/viewtopic.php?f=21&t=147

Гефест
Сообщения: 38
Зарегистрирован: 08 апр 2016, 13:16
Имя: Алексей
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение Гефест » 14 июн 2016, 17:09

Вот продавец с правильными гайками, если кому надо: http://www.aliexpress.com/item/100pcs-M ... 11009.html
Сегодня посылку получил

Аватара пользователя
AKDZG
Сообщения: 2201
Зарегистрирован: 17 окт 2015, 10:00
Имя: Алексей
Откуда: Иркутск
Благодарил (а): 21 раз
Поблагодарили: 76 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение AKDZG » 14 июн 2016, 17:39

Гефест писал(а): Вот продавец с правильными гайками, если кому надо
Спасибо! Добавил в первое сообщение темы. (и себе прикупил)
Ultimaker Original
Mendel90
СПринтер 233

zmeyfish
Сообщения: 142
Зарегистрирован: 29 мар 2016, 15:01
Имя: Роман
Откуда: Москва
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение zmeyfish » 14 июн 2016, 21:38

Всем привет! Допиливаю свой 222. Пробовал печатать, пару раз удалось и не плохо. есть проблема и не знаю куда копать. Прогреваю хотэнд (240 градусов) , прогреваю стол (110 градусов), прокручиваю экструдер что бы пошел пластик, пускаю печать. А пластик не идет. Точнее начинает идти через некоторое время после старта. Очень странно. Как будто после отката, хотя его и не было вовсе. В чем же может быть проблема?

sansanich
Сообщения: 135
Зарегистрирован: 14 янв 2016, 10:33
Имя: Александр
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: Принтер на рельсах от 3D-SPrinter

Непрочитанное сообщение sansanich » 14 июн 2016, 21:53

3D-SPrinter, Когда ожидаются корпуса из композита, и какие примерные цены на них будут? Спрашиваю как потенциальный покупатель.
