У меня перепаенная RAMPS 1.5 на АRDUINO DUE стоит Спринтер МИНИ с олед дисплеем 1.3 дюйма и вот пока вообще не вижу смысла менять.... Но вот да если буду собирать следующий принтер... то стоит будет посмотреть в сторону новых плат.... А так вот малогабаритные принтеры BIGTREETECH SKR мини V1.1 вполне подходит.... а по остальным опциям.... мне вот не надо... главное чтобы хорошо печатал...А у меня печатает просто класс больше года вообще в настройки не лазил и принтер не калибровал - только маслом из шприца периодически рельсы смазываю..... .... Пашет..... и по звуку не очень и громко - ровно настолько, чтобы отследить по слуху окончание печати.
У меня есть большая плата со всеми наворотами - но вот лежит и до сих пор никуда не поставил... А также лежит ещё комплект на рампсе с ДУЭ на горячий запас.... А все эти экраны не удобны - купил экран МКС ТФТ - так в коробочке и лежит - не зашёл мне... С энкодером удобнее.

[dark184]

МКС ТФТ

Я тоже в свое время по дурости купил этот сенсор Стоять стоит на принтере, но не пользуюсь

то стоит будет посмотреть в сторону новых плат...

Все верно. Года три-четыре назад этих плат не было еще помнится. Практически единственный тогда вариант это ДУЕ из 32 битных и наверное еще sBase только только появилась. Сейчас не знаешь чего и выбрать уже . SKR v1.3 на сегодня на мой взгляд все таки оптимальный выбор для 90% домашних принтеров, как по возможностям, так и по цене(есть клон MKS sGen_L, но MKS не любят на форуме гитхаба сами разработчики прошивок, т.к. МКС тупо клонируют платы ничего взамен не предоставляя и не участвуют в разработке и тестировании прошивок, BTT в этом плане намного более лоялен). Все что ниже по цене для весьма и весьма специфических применений с большим числом оговорок, типа стол на 220 должен быть или он вообще без подогрева, один экструдер, в некоторых случаях еще и по экранчикам возникают оговорки, и по концевикам... На некоторые штатно без колхоза можно подключить только 3 концевика, о других уже речи не идет, разве что колхозить. Не говоря уже про прошивку, теже STM32 насколько мне известно поддерживаются только Марлином, ну может еще клиппером и то не факт... LPC176x все таки имеет еще и альтернативную прошивку, какая никакая, но работает отлично, хоть и с некоторыми оговорками...
В цене выше. Тот же лердж тоже ограничен в своих способностях, они даже хуже чем у той же SKR v1.3 и больше похожи на SKR mini или Е3 также с большим числом оговорок, не говоря уже про космически задранную цену. Но тут хотя бы тоже есть альтернатива закрытой фирменной прошивке в виде Марлина. Практически все остальное уже перебор для домашнего принтера, скорее также для весьма специфических задач... Типа 3 экструдеров...

[Mazayac]

Продублирую здесь информацию.
Купил я BTT SKR mini V1.1 и графический дисплей BTT Mini12864 V1.0.
На ReprapDiscount Smart Controller (с дисплеем LCD2004) не работает слот SD-карты, плата "хочет" карточку в свой бортовой слот, что физически затруднительно. Вроде говорят, что это лечится сборкой прошивки для неё из официального Марлина 2.0, а не с гитхаба от BTT.
И дисплей Mini12864 не заработал, но скорее всего это его проблема, потому что с RAMPS+Atmega2560 тоже не работает.

[Mazayac]

Дополняю после ночи исследований:
1. BTT SKR Mini V1.1 не может управлять Neopixel подсветкой дисплеев, того же Mini12864 V2.1 от Fysetc или Mini12864 V1.0 от BTT.
Библиотека Adafruit Neopixel не поддерживает чип STM32F103 - компилятор сразу ругается, а корявая версия библиотеки от BTT (есть на их гитхабе) после долгих танцев с бубном только зажигает светодиоды, но не может управлять ни цветом, ни яркостью.
2. BTT SKR Mini V1.1 не может работать с выносной SD-картой (Расположенной на плате дисплея, как минимум - 12864. С 2004 не проверял, устав от борьбы). Да, можно переключиться в настройках на этот слот, но из-за багов в прошивке при обращении к SD-карте "замораживается" изображение на дисплее.
Вывод понятен: не берите эту поделку.

А вот Mini12864 удалось запустить (в настройках идёт как FYSETC_MINI_12864_2_1 ), отличный дисплей, с Mega2560 работает как часы, подсветка настраивается, SD-карточка обрабатывается. На Marlin 2.0 собирал.

[3D-SPrinter]

FYSETC_MINI_12864_2_1 ), отличный дисплей

Подозреваю, что уже неактуально всё это во времена дешёвых и общедоступных IPS тачскринов с USB-флешками.

[Mazayac]

3D-SPrinter, в сопредельных областях может пригодиться. "Электронную гитару" для токарного делаю, например.
И в компактном исполнении, где тач просто неудобен.

[dark184]

BTT SKR Mini V1.1 не может работать с выносной SD-картой

С чего бы это вдруг? Разъем EXP2 есть, а значит физически должна работать. Другое дело если прошивка кривая. Или настройки.

BTT SKR Mini V1.1 не может управлять Neopixel подсветкой дисплеев

Целиком и полностью зависит от интерфейса подсветки.

SD-карте "замораживается"

Это не изображение замораживается, это контроллер виснет. Марлин вроде не славится кривостью. Скорее всего в настройках есть жесткий косяк.

[Mazayac]

Разъем EXP2 есть, а значит физически должна работать.

Я чётко пишу, что это проблема прошивки, почему Вы не читаете?

Целиком и полностью зависит от интерфейса подсветки.

И ещё раз - я вроде понятно пишу, даже с конкретными моделями дисплеев. Подсветка Neopixel НЕ поддерживается.

Это не изображение замораживается, это контроллер виснет.

Нет, контроллер не виснет, прежде чем что-то заявлять - я очень стараюсь это предварительно проверить. Если выдернуть карту - дисплей оживает и на нём присутствует список считанных с карты файлов. Точно так же если выдернуть карту с замороженной заставкой Марлин - дисплей растормаживается и начинает показывать стартовую страницу. Контроллер - живее всех живых. А вот рукожопые китайские "программисты" лучше бы померли.
Часов десять потратил на попытки завести это поделие.

[Lenivo]

"Электронную гитару" для токарного делаю, например.
И в компактном исполнении, где тач просто неудобен.

У меня есть потребность в данном девайсе .... дайте ссылку на удачное решение, пожалуйстааааааааа....

[Lenivo]

BTT SKR Mini V1.1 не может работать с выносной SD-картой (Расположенной на плате дисплея, как минимум - 12864. С 2004 не проверял, устав от борьбы).

Ответ простой ....... ну надо в схему хоть одним глазком заглядывать. STM32 имеет уровни 3,3 вольт и CD карта работает на уровнях 3,3 вольта, а плата дисплея 12864 предназначена для работы с Ардуино МЕГА, где уровни управления +5 вольт, поэтому на на плате с дисплеем и кардридером стоит электронное понижение уровня сигналов или на резисторах или с помощью специальной микросхемы..... Поэтому когда туда приходит 3,3 вольта их опять понижают и напряжения сигналов не хватает для работы с CD картой. Чтобы работало надо просто перемычки на плате дисплея напаять для прямого подсоединения CD карты.

[dark184]

Поэтому когда туда приходит 3,3 вольта их опять

на exp1 и 2 нет 3.3 вольт, только +5 вольт, судя по схеме в отношение скр..

[Mazayac]

дайте ссылку на удачное решение,

Вот удачный проект:
https://www.chipmaker.ru/topic/118083/
Вот его живое обсуждение: https://www.chipmaker.ru/topic/97701/
Для облегчения взял готовый набор для сборки шилда здесь: https://www.google.com/amp/s/diylazy.wo ... hield/amp/
Пример реализации: https://youtu.be/-SCSJsW4rug

надо в схему хоть одним глазком заглядывать

Если заглянуть в схему, то мы там увидим 74HC4052 - которая работает в режиме эрзац-согласователя уровней, при прохождении через который сигналы 3,3В не уменьшаются. Этот чип - аналоговый коммутатор, а не делитель Об успешной работе которого и говорит нам нормальная работа с картой ("морозится" только дисплей, файлы с карты читаются).
dark184, речь про уровни логических сигналов.

[Mazayac]

BTT SKR Mini V1.1 не может управлять Neopixel подсветкой дисплеев

Нашёл рецепт исправления. Безумные танцы с бубном:

1. В файле platformio.ini исправить строку
NEOPIXEL_LED = https://github.com/CommandoreBombardier ... t_NeoPixel

2. В файле SanityCheck.h закомментировать строку
//#error "NEOPIXEL_LED (Adafruit NeoPixel) is not supported for HAL/STM32F1. Comment out this line to proceed at your own risk!"

3. В файле проекта ...\Marlin-bugfix-2.0.x\.pio\libdeps\STM32F103RC_btt\Adafruit NeoPixelAdafruit_NeoPixel.cpp
строку #include <replace with path to Delay.h file> заменить на #include "...\Marlin-bugfix-2.0.x\Marlin\src\HAL\shared\Delay.h"

Многоточия заменить на реальные пути к файлам.

[trengtor]

Mazayac, лучше брать Marlin из его оригинального репозитория, а не у BTT (у них – максимум примеры в конфиге глянуть). Тогда будет меньше проблем и вопросов.

[Lenivo]

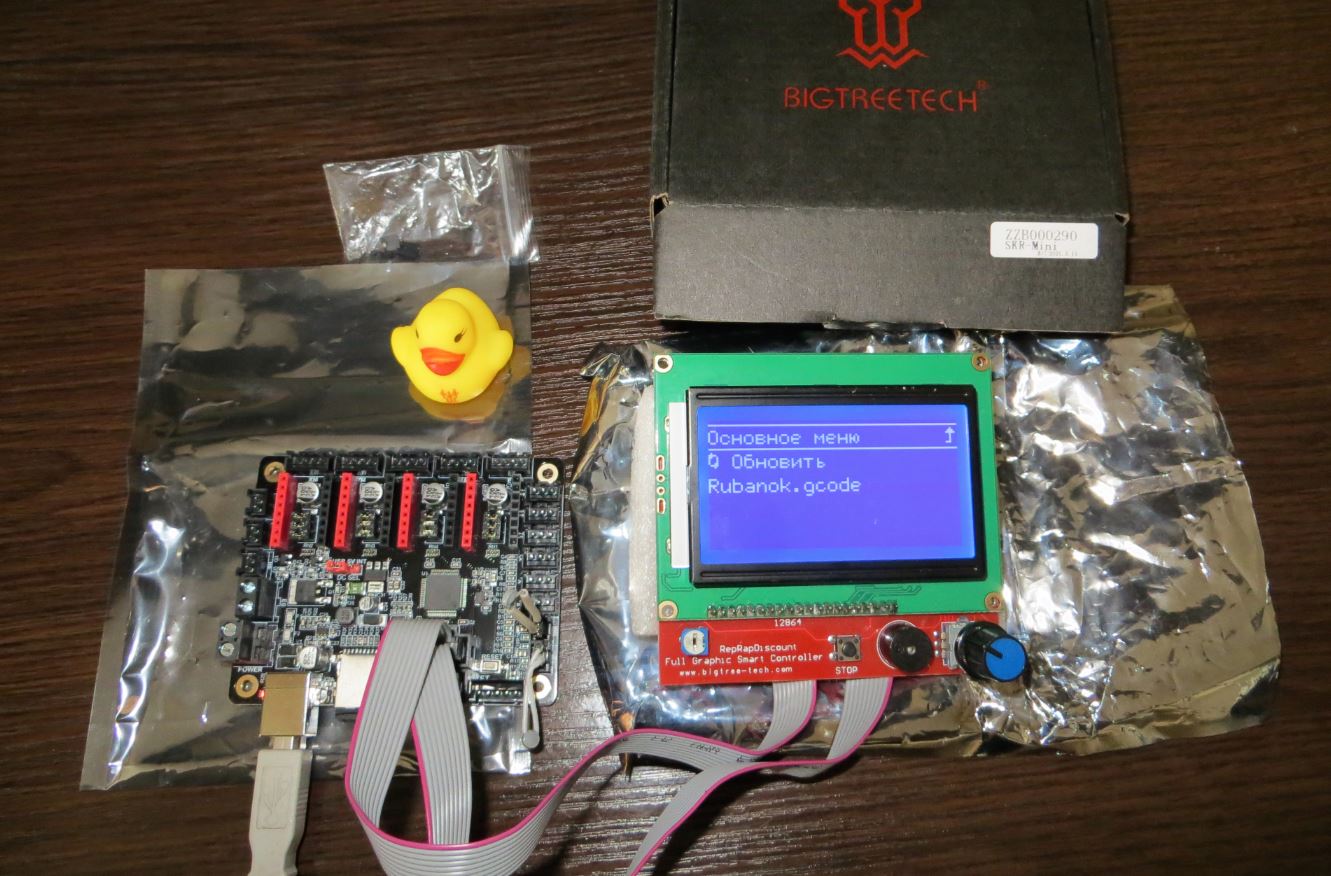

Скомпилировал прошивку под русское меню. Нужно БИН файл просто записать на микроСД карточку из комплекта и вставить с выключенным питанием, потом включить питание и всё само прошьётся. Файлы g-code читаются только с микро СД. в Сети видел решение - просто покупается переходник со шлейфом удлинитель у китайцев и монтируется всё на корпус. если лень разбираться с питанием в разъёмах. мне пока лень. Купил себе плату управление на запас. Просто проверил. Просто проверил как компилириется в Портфолио VS-code. Сперва не скомпиоировалось - поругалось на длинный путь папок и русские названия папок. Потом все развернул в корневом каталоге и все скомпилировалось. Вот с русским текстом в меню. Плюс воткнул два терморезистора для наглядности.
