PetPull - cтанок для производства филамента из PET бутылок

[valik69]

+-2 градуса это в попуасах которые рисует терморезистор. На самом деле там много больше.
Сварка прутка это уже отдельная тема... потратил много времени на освоение данной процедуры...
В результате всё идеально сваривается и даж не нужна пост обработка. Склеил и можно сразу пихать в принтер.
Самое интересное тут это то что главное качественно прогреть пруток.
С охлаждением проблем не возникает, а вот если недогреть то легко попадает в зону кристаллизации. В этом случае он становится ломким и плохо плавится.
Чтоб не парится с недогревом смастырил таймер на 80 сек, что вполне достаточно для полного прогрева (в моем случае).

[VladPP]

Получается что расплавить место сварки труднее, чем сам пластик, может потому что в стыке плотность пластика больше, или еще чего, не пойму. З

Так если руками проталкивается, может быть в самом деле слабое пихалово, я себе с Тенге распечатал монстра, все толкает, единственное, почему то бутылочный пластик подающие ролики забивает, и надо было для моего принтера подобрать количество выдавливаемого пластика.

Спойлер

[Shaman555]

Да, пихалово серьезное. Но на директе такое городить неудобно.

[Shaman555]

Самое интересное тут это то что главное качественно прогреть пруток.
С охлаждением проблем не возникает, а вот если недогреть то легко попадает в зону кристаллизации. В этом случае он становится ломким и плохо плавится.

Спасибо, буду копать в сторону хорошего прогрева. Я считал, что расплавился-сплавился и этого достаточно, оказывается нет. Так как скейч у меня свой, то дописать туда таймер не проблема.

[valik69]

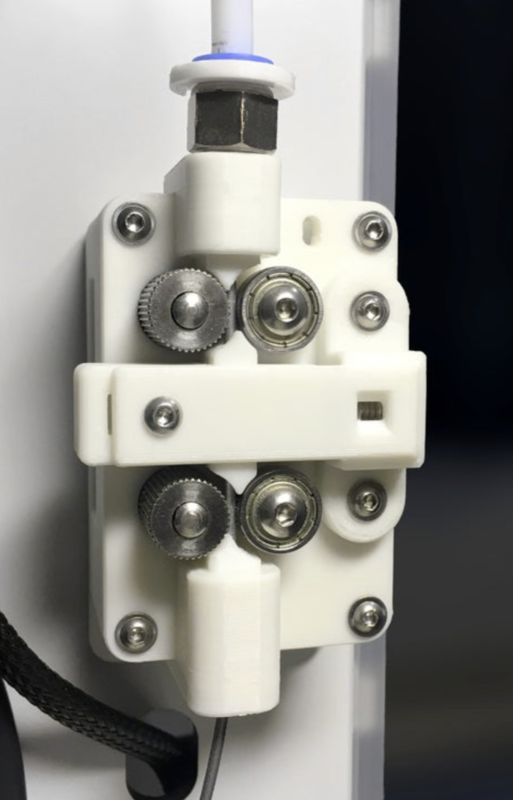

Тенге распечатал монстра

тож такого пробовал... не зашло... он у меня давно валялся уже готовый, только вариант на шестеренках. Все руки не доходили заюзать. Тут думаю, ну вот и пришло его время... только время потратил зря... разобрал и выбросил. На пэт буксуют эти шняги... пробовал разные.

Спойлер

В итоге вернулся к тому что было.

Спойлер

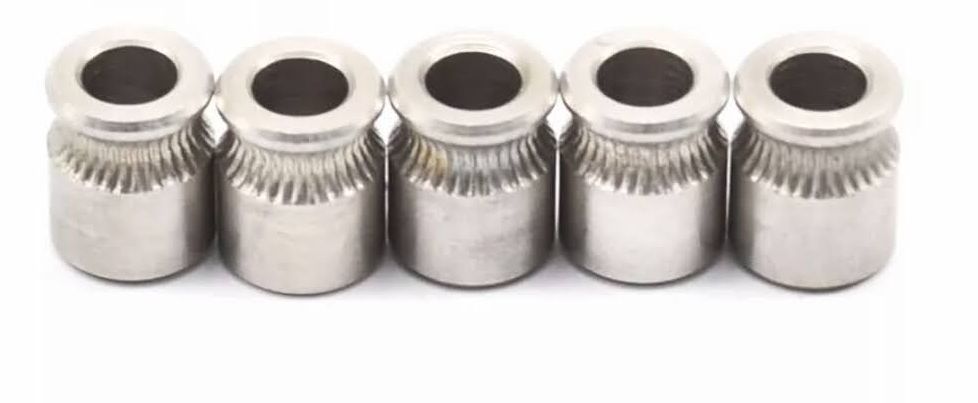

Уже упоминалось в теме, что этот лучший.
Абсолютно согласен !
Только нужно брать свежий, со временем он затупляется.

[valik69]

буду копать в сторону хорошего прогрева.

И еще нюанс...

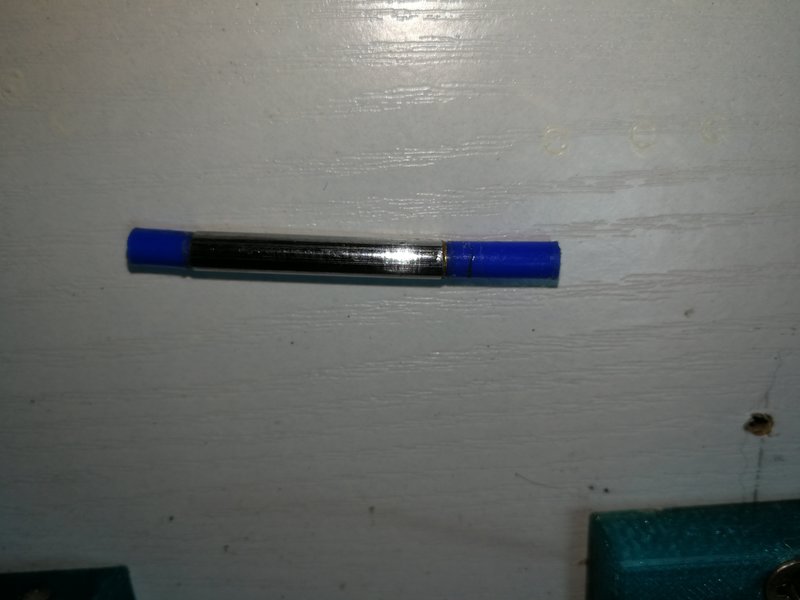

Это моя трубка спайщика

Спойлер

Знаю что ув.Zneipas забраковал такой вариант. Мне тож по началу не понравился... просто он от температуры становится мягким и излишне расширяется.
Но ведь можно ограничить этот процесс ) Да и для равномерного прогрева/охлаждения полезно.

[mekong]

Приходится ловить момент и помогать рукой протолкнуть место сварки в сопле.

Мне помогло - трубку до сопла (без этого ловил пробку за пробкой) и стальная шестерня на эструдер (латунная подизносилось и место сварки застревало на шестерне) . Температуру так же держу 270. До модернизации задирал до 295 помогало плохо.

[mekong]

Я считал, что расплавился-сплавился и этого достаточно, оказывается нет

У меня так - расплавился, сдавил, выдержал какое то время и в холодильник.

[Shaman555]

В итоге вернулся к тому что было.

Фотку бы посмотреть.

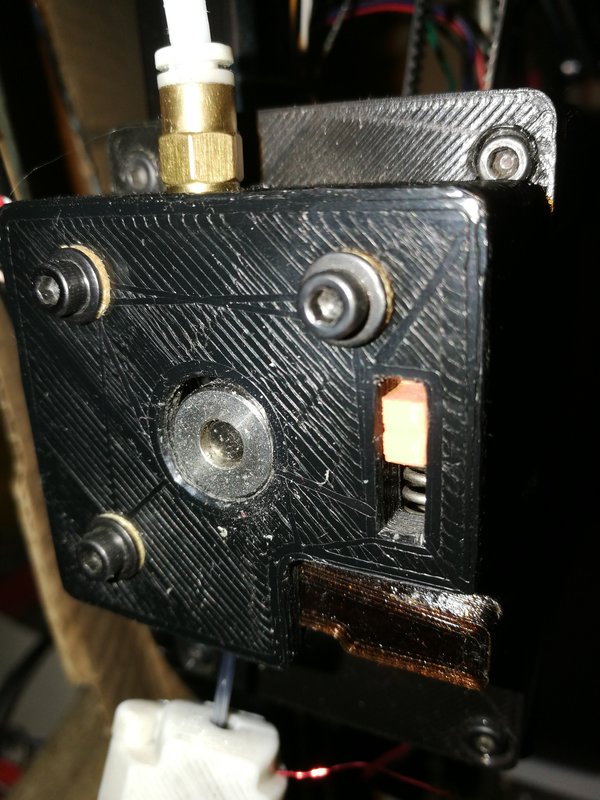

[valik69]

По фоткам мало что можно понять.
Строил его много лет назад как временное решение, но ничего нет более постоянного чем что-то временное)

Спойлер

Тут важно какая шестерня установлена т.к. пластик достаточно жесткий и не продавливается как традиционный и еще важно правильно подобрать изначальную ширину ленты относительно ее толщины. У меня по началу просто буксовал на прутке или плющил сам пруток. Потом после очередных доработок начал уже грысть пластик.

Мне помогло - трубку до сопла (без этого ловил пробку за пробкой)

Согласен. Такое тож было.

[Shaman555]

Да, дествительно, с фоткой понятнее не стало. Ото ж так и есть, или плющит или буксует. Надеюсь на стальную шестерню, может она будет грызть как надо.

[valik69]

Да, дествительно, с фоткой понятнее не стало.

Может так будет понятнее

Спойлер

https://www.thingiverse.com/thing:1236658

[Shaman555]

Ну, так конечно понятней. Обычный экструдер, только напечатанный.

[Zneipas]

Приходится ловить момент и помогать рукой протолкнуть место сварки в сопле. С диаметром места сварки - порядок. Получается что расплавить место сварки труднее, чем сам пластик, может потому что в стыке плотность пластика больше, или еще чего, не пойму.

Я встречал подобное поведение. Как только шестерня экструдера доходила до шва - начинала по нему проскальзывать и просто не подминала его под себя. Для себя я вывел такое обьяснение:
Поскольку аморфная форма пластика очень мягкая и тягучая - любая шестерня будет за него цепляться продавливая зубцами. Даже оставляя на прутке отметины. В то же время кристаллическая форма - очень твердая. Зубья шестерни не могут продавить ее, а следовательно и зацепиться за нее. Отметин от зубьев шестерни на таком участке прутка у меня не наблюдалось.
Поэтому я сделал вывод что для победы такого явления надо добиваться шва без кристаллизации - хорошо прогревать его. И заточить зубья латунной шестерни надфилем до остроты ножа. Чтобы ноготь скоблили.
Больше полугода - "ниодного разрыва". Реально, ниразу швы не застревали.

Знаю что ув.Zneipas забраковал такой вариант.

Что то не припоминаю такого... На самом деле интересное решение. Можно о нем поподробнее? Интересует из чего сделана внешняя металлическая трубка? И как осуществляется позиционирование при сварке в непрозрачной трубке?

ПИД от Zneipas работает более стабильно... но чтоб получить 250 градусов внутри трубки спайщика температура датчика у меня 305 градусов... я не заморачивался и поставил китайский NTC 3950 (у меня их много)... работает и ладно )))

Я разбирался с данной проблемой и пришел к выводу что китайские терморезисторы похоже не NTC 3950 а скорее NTC 4200. С такими установками они становятся почти линейными в диапазоне от 0 до 260 градусов. Возможность поменять B коэфициент в контроллере я уже показывал несколько страниц форума назад.

[Shaman555]

Как только шестерня экструдера доходила до шва - начинала по нему проскальзывать и просто не подминала его под себя.

Настройкой прижима шестерни и обработкой шва я этот этап прошел. Теперь шов застревает в самом сопле. Надо чуть чуть додавить рукой, иногда сам проходит. Рукой контролирую пластик, если чувствую застрял - чуть надавил и дальше он сам пошел, если застревания нет, то не вмешиваюсь. Заказал стальную шестерню, надеюсь она это "чуть чуть" добавит сама.

Спойлер
