Директ-экструдер и тюнинг 3D-SPrinter PRO Techno и Universal

[Lenivo]

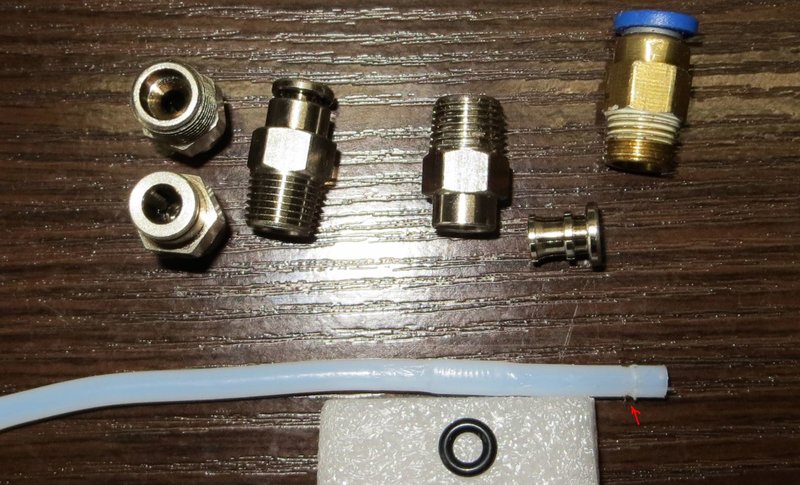

Именно этот экструдер Mellow Orbiter V1.5- я и видел в живую.... Ценник правда уже опустился в двое. Большой разницы со своим Боуден с двойным обжимом при печати не увидел. Только у меня стоят нержавеющие фитинги.

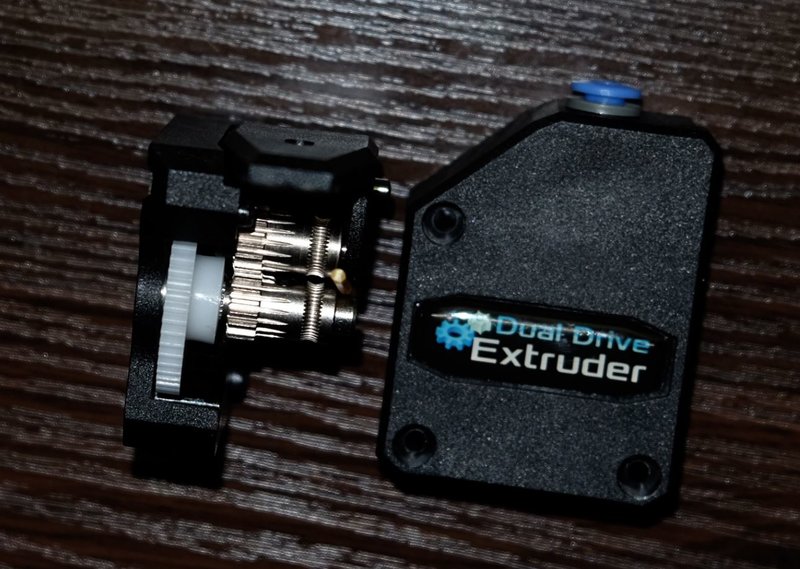

Просто сравните давление которое получите от двигателя 0,1 Nm при 1А с планетарным редуктором (коэффициент редукции я не нашёл - он может быть от 3 до 8 на однорядном редукторе) - ну пускай будет 8 - то есть 0,8Nm и с двух обжимным редукторным боуден экструдером

там шаговый двигатель с усилием 40 Nm при 1,4А - то есть при редукции 3 получим 120 Nm - ..... Ну и не забываем, что движки ограничены по скорости и рывку . И при большом коэфициенте редукции не сможем быстро дернуть пруток назад при ретракте .... так что тут всё не так однозначно......

[Mazayac]

3D-SPrinter, конечно технически он просто адский ад. Но экструдер красивый. И во всякие решёточки - ножечки дизайнеры вложились.

[Mazayac]

Lenivo, для Орбитера заявлено "up to 9.4Kg" с 20 мм блинчиком.
Насколько я понимаю, этого предостаточно.
Лежит на столе, ждёт своего часа

[Lenivo]

Lenivo, для Орбитера заявлено "up to 9.4Kg" с 20 мм блинчиком.

Отфотографируйте его по максимуму - пока не поставили. Интересно....И интересно у вас есть описание сколько шагов на 1 мм выставлять надо в настройках?
Вещь интересная, но пока сильно переоцененная. Так как пока не нужна, то просто отслеживаю....
Так что пишите и фотки прикладывайте, впечатлениями поделитесь.... Наверное лучше отдельную тему завести.

[vladimirV]

Наткнулся на такой экструдер: https://www.youtube.com/watch?v=aG0J3YIvRz0
Будет время, наверное попробую собрать такой.

[Mazayac]

Lenivo,
Stepps: 650-700 steps/mm at 16 micro-stepping
Acceleration: 600 mm/s^2
Maximum speed: 3600 mm/min
Pressure advance: 0.02s
Retraction: ~1.2mm
Retraction speed: 60mm/s

[3D-SPrinter]

Лежит на столе, ждёт своего часа

Я тоже заказал Orbiter. Когда придёт, замоделю штатный кронштейн под него и выложу модельки с фотками.
Но честно говоря, не нравится мне, куда современное принтеростроение движется. Всё, как в современном автопроме - много тестов с красивыми цифрами, а сами авто превратились в совершенно непотребное г-но по конским ценам. Конструированием занимаются не инженеры, а маркетологи и блогеры.
Так что не буду я от старого-доброго боудена отказываться, просто сделаю штатный тюнинг под Orbiter и прочие директы.

Наткнулся на такой экструдер: https://www.youtube.com/watch?v=aG0J3YIvRz0

Идея интересная, но повторять пока чё-то нет желания. Посмотрим, как оно приживётся.

[Lenivo]

Будет время, наверное попробую собрать такой.

Таких конструкций много - о такой разновидности и писал.... А тут с тремя роликами с резьбой - ротационные экструдеры.... прикольная тема.
https://youtu.be/OVhw3XlrDuY

[Lenivo]

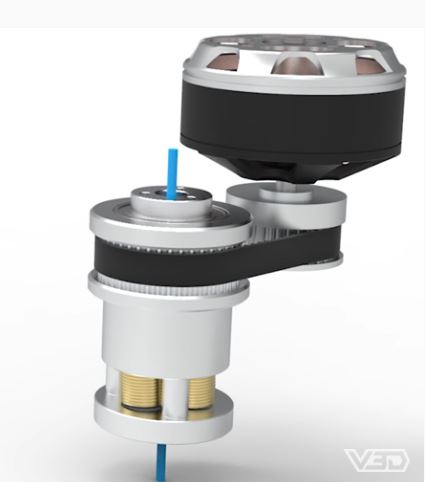

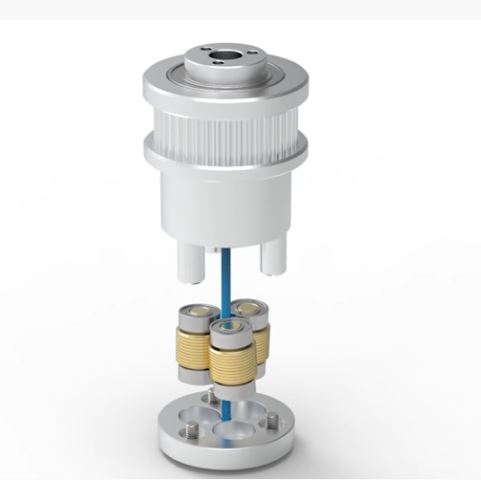

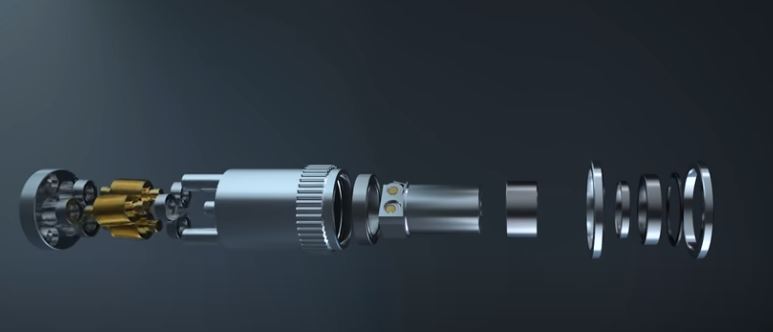

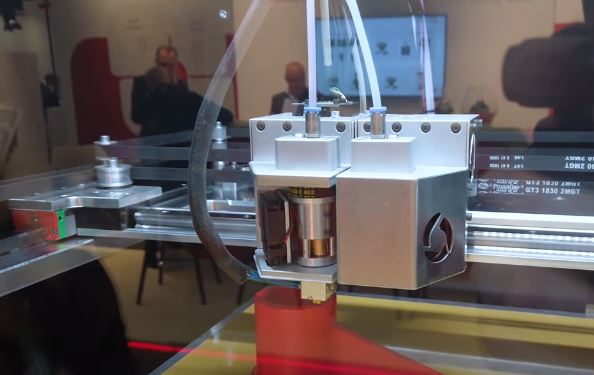

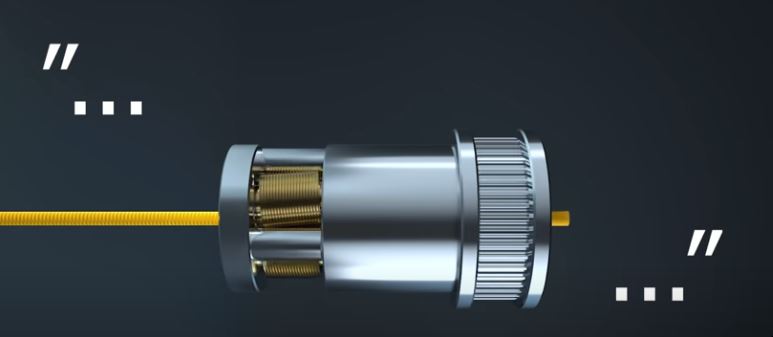

Ротационный экструдер

Ротационный экструдер.JPG (21.17 КБ) 4527 просмотров

Ротационный экструдер 1.JPG (38.46 КБ) 4521 просмотр

Ротационный экструдер2.JPG (23.53 КБ) 4521 просмотр

Ротационный экструдер3.JPG (19.71 КБ) 4521 просмотр

Ротационный экструдер4.JPG (22.44 КБ) 4521 просмотр

[3D-SPrinter]

Вещь интересная, но пока сильно переоцененная.

Кстати, под 11.11 можно купить подешевле https://aliexpress.ru/item/100500179857 ... 1636049144 .
Но не стОит оно того, согласен! Себе никогда бы не купил бы, но для клиентов заказал модную хрень, шоб былО.

[AHTOH]

На ультистил поставил подобное (шерпу), вполне справляется. Получил лёгкий директ, чему несказанно рад.

[3D-SPrinter]

чему несказанно рад.

А чему конкретно? Типа лучше печатать стало?

[Lenivo]

Кстати интересная насадка на болгарку для фрезерования композита при изготовлении коробчатых конструкций.

Спойлер

https://youtu.be/DMX7_wnBpa4

[3D-SPrinter]

Lenivo, болгарка-то тут при чём?

[Lenivo]

Lenivo, болгарка-то тут при чём?

Просто Вы в этой теме активно находитесь вот может вам и будет интересно..... Хотя да это не совсем по теме.Но не понятно куда было приткнуть.
