Экструдер: различия между версиями
AKDZG (обсуждение | вклад) |
AKDZG (обсуждение | вклад) м |
||
| (не показано 10 промежуточных версий этого же участника) | |||
| Строка 1: | Строка 1: | ||
| + | [[Файл:Экструдер-3D-принтера-СПринтер.jpg|thumb|Экструдер на 3D принтере СПринтер]] | ||
== Описание == | == Описание == | ||
| Строка 10: | Строка 11: | ||
== Из чего состоит экструдер 3D принтера == | == Из чего состоит экструдер 3D принтера == | ||

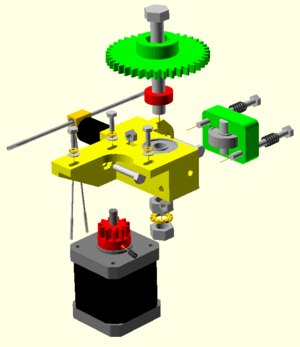

| + | [[Файл:Взрыв-схема экструдера Mendel90.png|thumb|Взрыв-схема экструдера Mendel90]] | ||
* [[Шаговый двигатель]] | * [[Шаговый двигатель]] | ||
* Редуктор (не обязательно) | * Редуктор (не обязательно) | ||
| − | * Металлическая шестерня или хоббед-болт | + | * Металлическая шестерня подачи или хоббед-болт |
* Прижимной ролик | * Прижимной ролик | ||
* Пружина | * Пружина | ||
| Строка 21: | Строка 23: | ||
=== [[Шаговый двигатель]] === | === [[Шаговый двигатель]] === | ||
| + | |||
| + | [[Файл:Wantai609.jpg|thumb|none|Шаговый двигатель]] | ||
Обычно это Nema 17 или более мелкий двигатель | Обычно это Nema 17 или более мелкий двигатель | ||
| Строка 27: | Строка 31: | ||
=== Редуктор === | === Редуктор === | ||
| − | + | <gallery mode="packed-hover" perrow=0> | |
| + | Файл:Редуктор экструдера Mendel90.jpeg|Редуктор Mendel90 | ||
| + | Файл:Редуктор-экструдера-Ultimaker-Original.jpg|Редуктор Ultimaker Original | ||
| + | Файл:Nema geared.jpg|Шаговый двигатель с планетарным редуктором | ||
| + | </gallery> | ||
| + | Редуктор увеличивает мощность экструдера, за счёт снижения максимальной скорости. В основном используются цилиндрические и планетарные редукторы. | ||
| − | + | Редуктор состоит из шестерней.Они бывают напечатанными (простые или шевронные) или металлическими. | |
| − | |||
| − | + | === Металлическая шестерня подачи или хоббед-болт === | |
| + | |||
| + | Служит для проталкивания прутка в хотэнд. Имеет множество вариантов исполнения. | ||
| + | |||
| + | <gallery mode="packed-hover" perrow=0> | ||
| + | Файл:MK8 gear.jpg|Шестерня MK8 экструдера 3D принтера СПринтер | ||
| + | Файл:Ultimaker Original bolt.jpg|Болт экструдера Ultimaker Original | ||
| + | Файл:M90 Hobbed bolt.jpeg|Hobbed-bolt для Mendel90 | ||
| + | </gallery> | ||
| − | |||
=== Прижимной ролик === | === Прижимной ролик === | ||

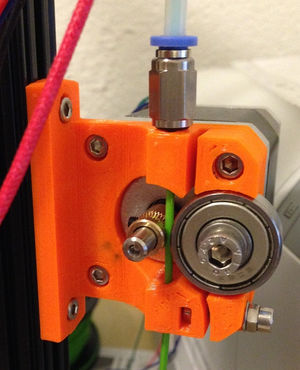

| − | Прижимает пруток к насечкам шестерни, для предотвращения проскальзывания. | + | [[Файл:Compact Bowden Extruder, direct drive 1.75mm.jpg|thumb|Здесь хорошо видно подшипник в роли прижимного ролика]] |
| + | |||
| + | Прижимает пруток к насечкам шестерни подачи, для предотвращения проскальзывания прутка. | ||
| + | |||
| + | Обычно ролик выполнен на базе [[Радиальные шариковые подшипники|радиального шарикового подшипника]]. Ролик может иметь центровочную канавку на рабочей поверхности. | ||
=== Пружина === | === Пружина === | ||
| − | Воздействует на прижимной ролик. Иногда вместо пружин ставят регулируемые болты. | + | Воздействует на прижимной ролик. Иногда вместо пружин ставят регулируемые болты. Для [[PLA]] прутка нужны более мощные пружины, чем для [[ABS]]. |
=== Транспортировочная (боуден) трубка === | === Транспортировочная (боуден) трубка === | ||
| + | |||
| + | Используется в удаленном (боуден) экструдере. Пруток должен отлично скользить в ней, поэтому используют материал PTFE (тефлон). | ||
| + | |||
| + | Трубка крепится на пневмофитингах. Фитинги бывают проходные (трубка может пройти насквозь) и не проходные. | ||
| + | |||
| + | [[Файл:Пневмофитинг PC4-01.jpg|thumb|none|Пневмофитинг PC4-01 на трубке]] | ||
| + | |||
| + | |||
| + | |||
| + | == Экструдер прутка == | ||
| + | |||
| + | Экструдер прутка более мощный и сложный. На входе в него засыпают гранулы пластика, а на выходе получают пруток для 3D принтера. | ||
| + | |||
| + | [[Файл:Схема экструдера прутка.png]] | ||
| + | |||
| + | |||
| + | |||
| + | == Полезные ссылки == | ||
| + | |||
| + | # Статья "[http://3deshnik.ru/blogs/akdzg/obzor-ekstrudera-prutka-limana-v4-1 Обзор экструдера прутка Лимана V4.1]" | ||
| + | # Статья "[http://3deshnik.ru/blogs/akdzg/obzor-ekstrudera-prutka-dedushki-limana-v5 Обзор экструдера прутка дедушки Лимана v5]" | ||
| + | # Статья "[http://3deshnik.ru/blogs/akdzg/podrobnyj-manual-po-izgotovleniyu-ekstrudera-prutka-avtor-ianmcmill-chast-1 Подробный мануал по изготовлению экструдера прутка. Автор ianmcmill. Часть 1]" | ||
| + | # Статья "[http://3deshnik.ru/blogs/akdzg/podrobnyj-manual-po-izgotovleniyu-ekstrudera-prutka-avtor-ianmcmill-chast-2 Подробный мануал по изготовлению экструдера прутка. Автор ianmcmill. Часть 2]" | ||
| + | # Статья "[http://3deshnik.ru/blogs/akdzg/ekstruder-prutka-iz-granul-ili-zapiski-davilshhika Экструдер прутка из гранул или Записки давильщика]" | ||
| + | |||
| + | |||
| + | [[Категория:Механика]] | ||
Текущая версия на 12:41, 8 июля 2016
Содержание
Описание
Экструдер - это агрегат для выдавливания расплава полимера через формирующее отверстие. Экструдеры стоят в FDM 3D принтерах, 3D ручках и экструдерах прутка для 3D принтеров. В случае 3D принтера самим экструдером называют только часть толкающую пруток, хотя и хотэнд тоже часть экструдера.
Экструдеры на 3D принтерах бывают:
- закреплённые неподвижно - боуден (Bowden)
- закреплённые на каретке - директ (Direct) или вэйд (Wade)
Из чего состоит экструдер 3D принтера
- Шаговый двигатель
- Редуктор (не обязательно)
- Металлическая шестерня подачи или хоббед-болт
- Прижимной ролик
- Пружина
- Корпусные детали с входным и выходным отверстиями
- Транспортировочная (боуден) трубка
Шаговый двигатель
Обычно это Nema 17 или более мелкий двигатель
Редуктор
Редуктор Mendel90
Редуктор Ultimaker Original
Шаговый двигатель с планетарным редуктором
Редуктор увеличивает мощность экструдера, за счёт снижения максимальной скорости. В основном используются цилиндрические и планетарные редукторы.
Редуктор состоит из шестерней.Они бывают напечатанными (простые или шевронные) или металлическими.
Металлическая шестерня подачи или хоббед-болт
Служит для проталкивания прутка в хотэнд. Имеет множество вариантов исполнения.
Шестерня MK8 экструдера 3D принтера СПринтер
Болт экструдера Ultimaker Original
Hobbed-bolt для Mendel90
Прижимной ролик
Прижимает пруток к насечкам шестерни подачи, для предотвращения проскальзывания прутка.
Обычно ролик выполнен на базе радиального шарикового подшипника. Ролик может иметь центровочную канавку на рабочей поверхности.
Пружина
Воздействует на прижимной ролик. Иногда вместо пружин ставят регулируемые болты. Для PLA прутка нужны более мощные пружины, чем для ABS.
Транспортировочная (боуден) трубка
Используется в удаленном (боуден) экструдере. Пруток должен отлично скользить в ней, поэтому используют материал PTFE (тефлон).
Трубка крепится на пневмофитингах. Фитинги бывают проходные (трубка может пройти насквозь) и не проходные.
Экструдер прутка
Экструдер прутка более мощный и сложный. На входе в него засыпают гранулы пластика, а на выходе получают пруток для 3D принтера.
Полезные ссылки
- Статья "Обзор экструдера прутка Лимана V4.1"
- Статья "Обзор экструдера прутка дедушки Лимана v5"
- Статья "Подробный мануал по изготовлению экструдера прутка. Автор ianmcmill. Часть 1"
- Статья "Подробный мануал по изготовлению экструдера прутка. Автор ianmcmill. Часть 2"
- Статья "Экструдер прутка из гранул или Записки давильщика"
