ФОТО Интересных ЧПУ устройств из сети интернет

[Lenivo]

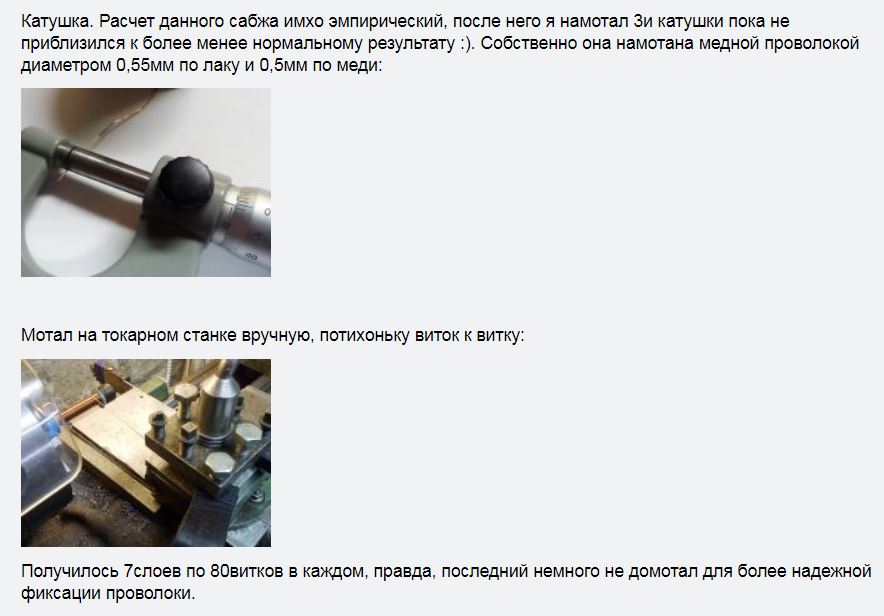

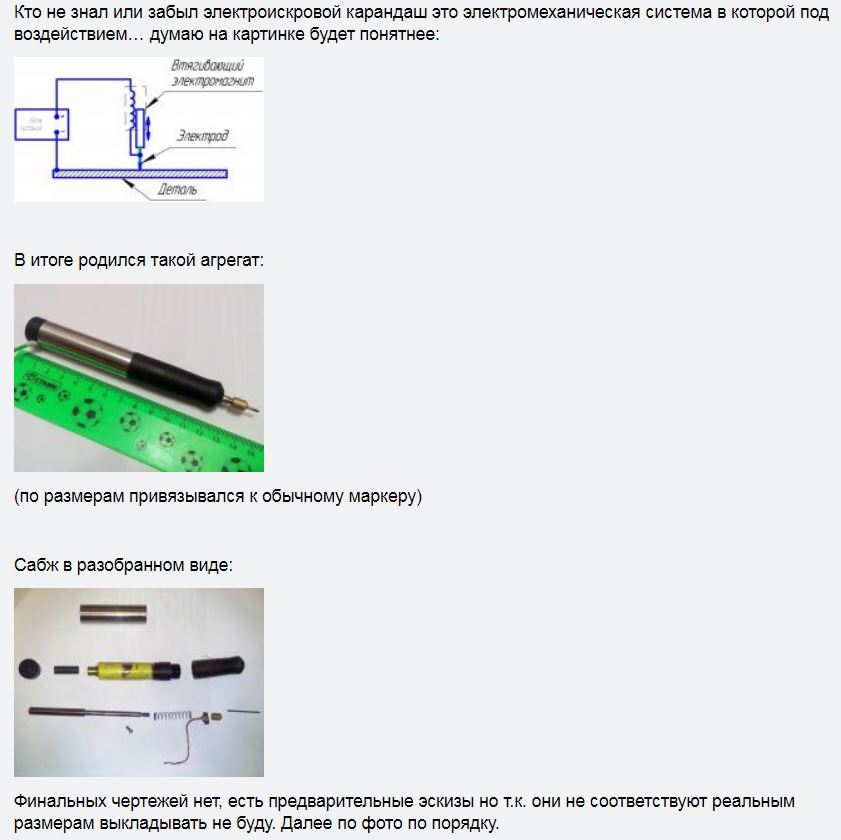

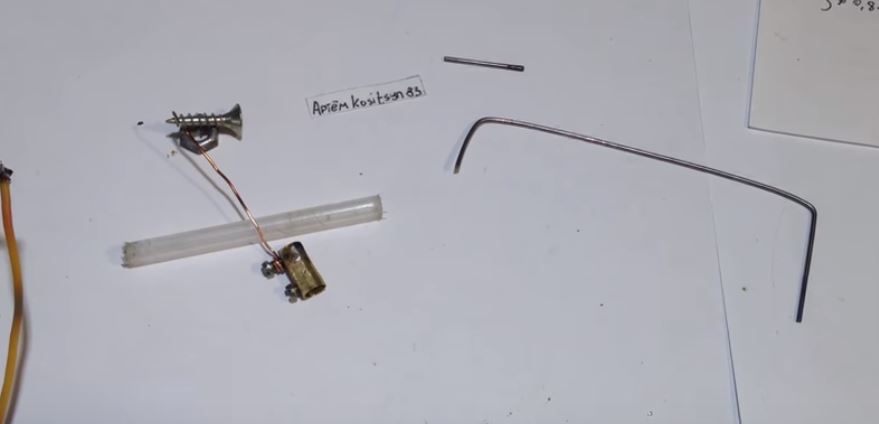

Вот один из проектов ручного карандаша.
https://www.chipmaker.ru/topic/161915/

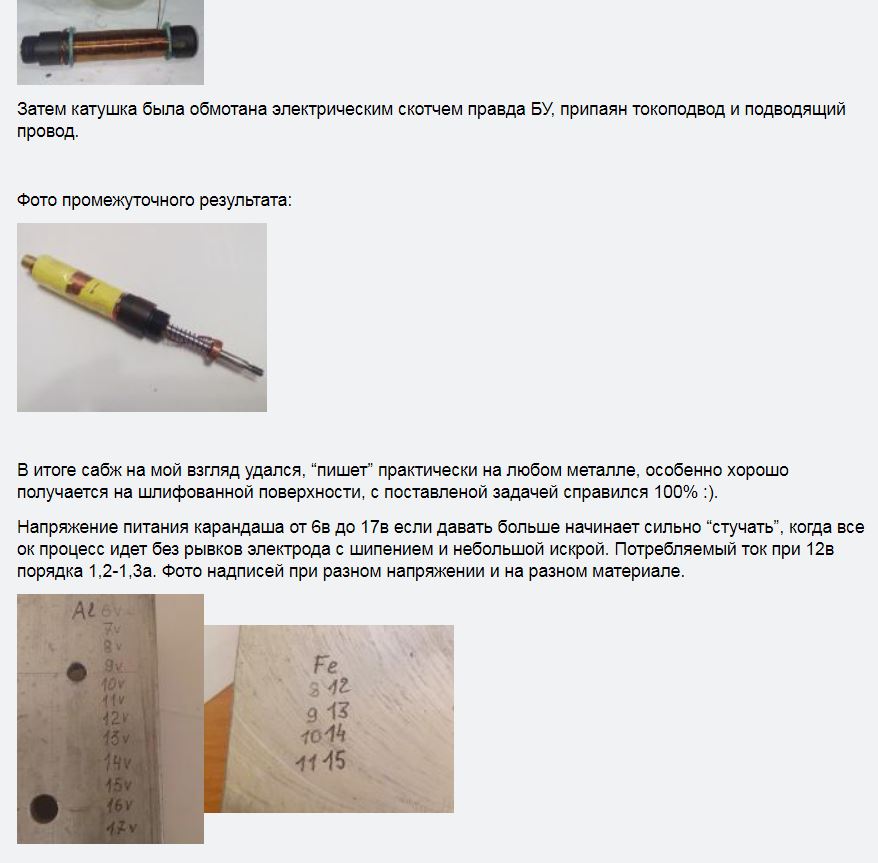

Простой искровой карандаш 3.JPG (70.37 КБ) 4102 просмотра

Простой искровой карандаш 1.JPG (71.48 КБ) 4102 просмотра

https://youtu.be/Zm24msI8tmk

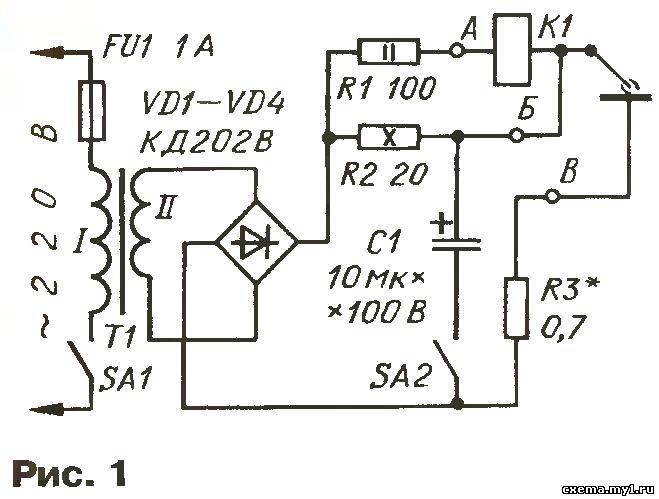

Бывают и такие схемы - можно использовать готовое втягивающее устройство на 12 вольт...... но настраивать надо отдельно

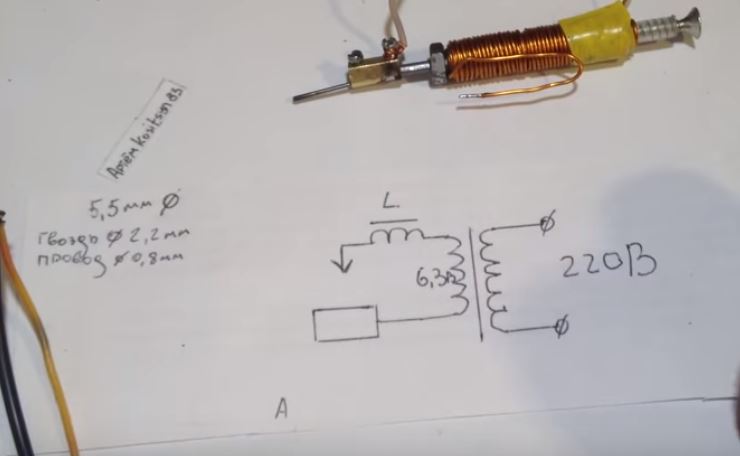

Тут электромагнит с сердечником и искровой элемент закреплен на пластинке пружинке - которая примагничивается к сердечнику электромагнита

Искровой карандаш.jpg (45.42 КБ) 4102 просмотра

Искровой карандаш1.jpg (37.17 КБ) 4102 просмотра

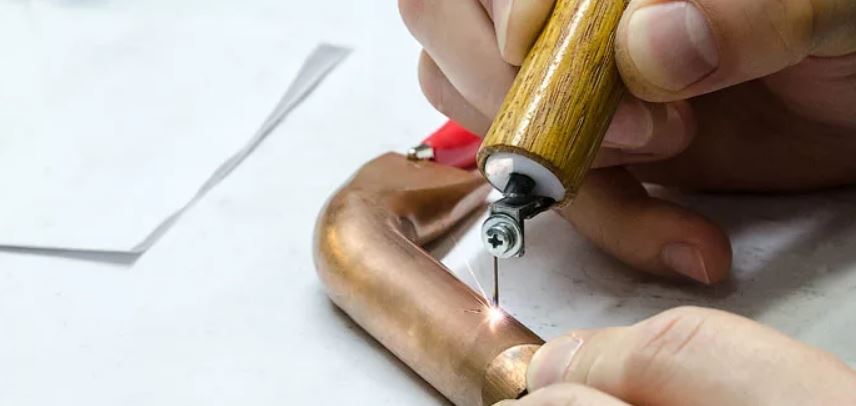

А вот дёшево и сердито электроискровой карандаш за полчаса! Супер!!!

Простой искровой карандаш 4-1.JPG (28.49 КБ) 4100 просмотров

Простой искровой карандаш 4-2.JPG (24.67 КБ) 4100 просмотров

https://youtu.be/mCC4wu5xGhA

[Alex Post]

Так оказывается все уже придумано до нас... Повторить суровую конструкцию с принудительным охлаждением, и все

[Lenivo]

Повторить суровую конструкцию с принудительным охлаждением, и все

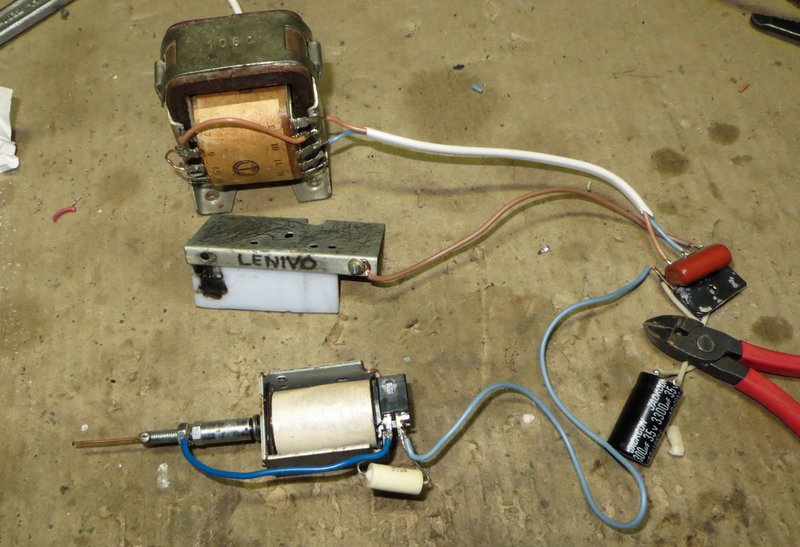

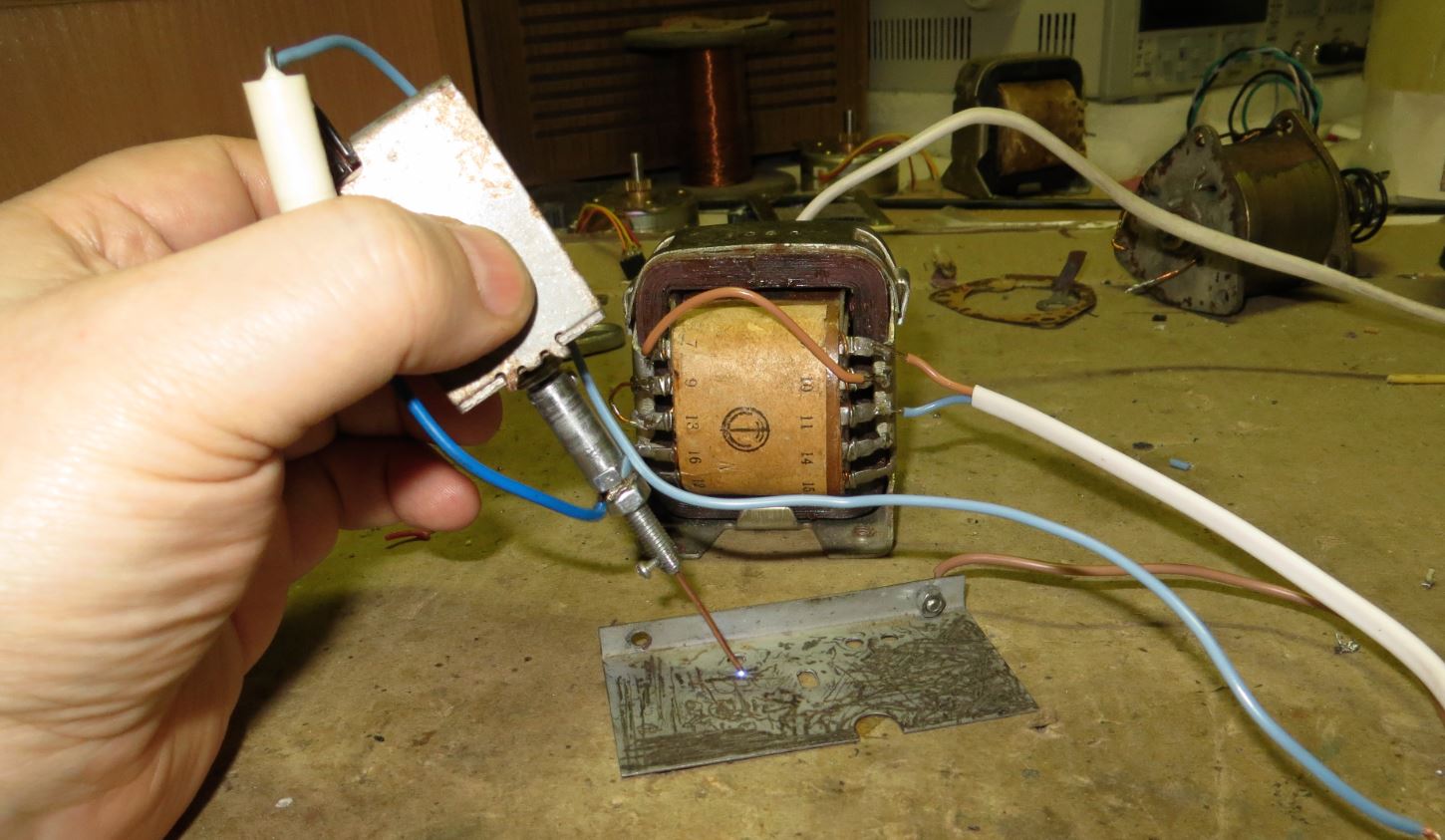

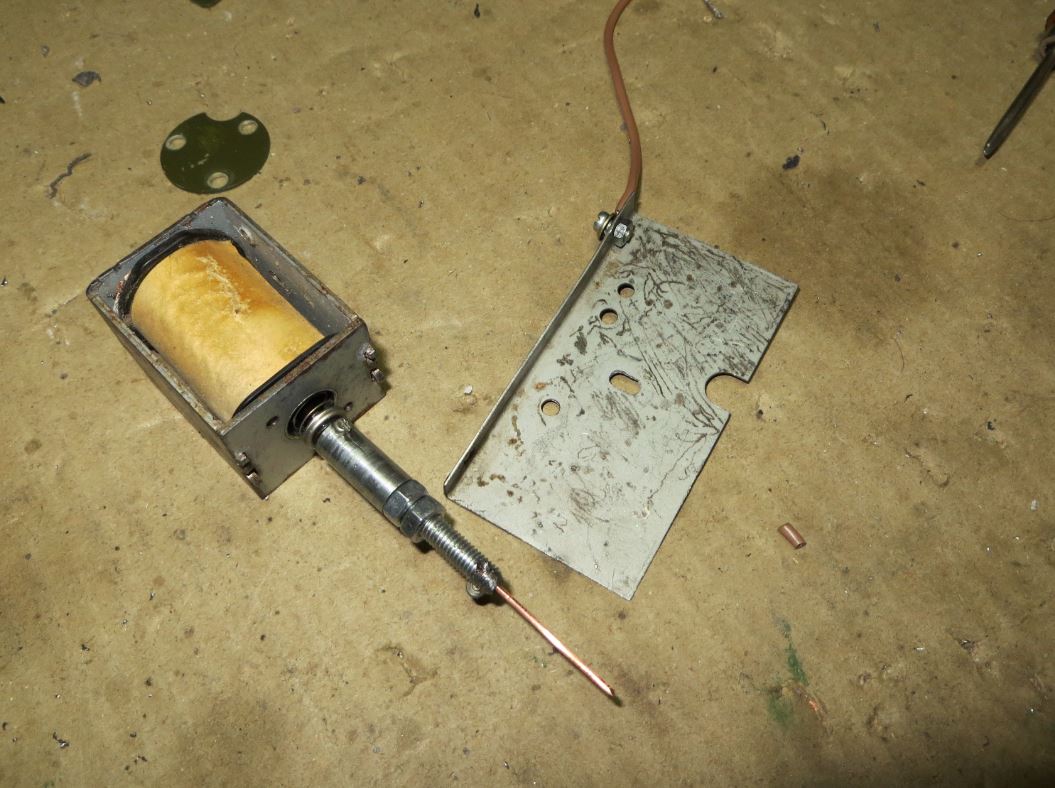

Вот после нескольких дней проб - сваял модуль из иностранного автомобильного реле - автоматика в двигателе - катушка на 12 вольт с каркасом из металла для крепления к каретке. Сопротивление 22 ома - ток около 0,5 а - тогда работает долго и не греется даже без вентилятора, если увеличивать напряжения -катушка уж начинает греться.

Тепер можно и ЧПУ -двух осевой собрать - есть две разных рельсы 9 мм и 12 мм длиной 20 см вот их наверное и замастрячу - базу от ДВД- диска от компа поставлю.... Вот что-то типа такого , только на рельсах

[Lenivo]

Попробовал на напряжении 30 вольт - большого различия не увидел с медным электродом.....

[Lenivo]

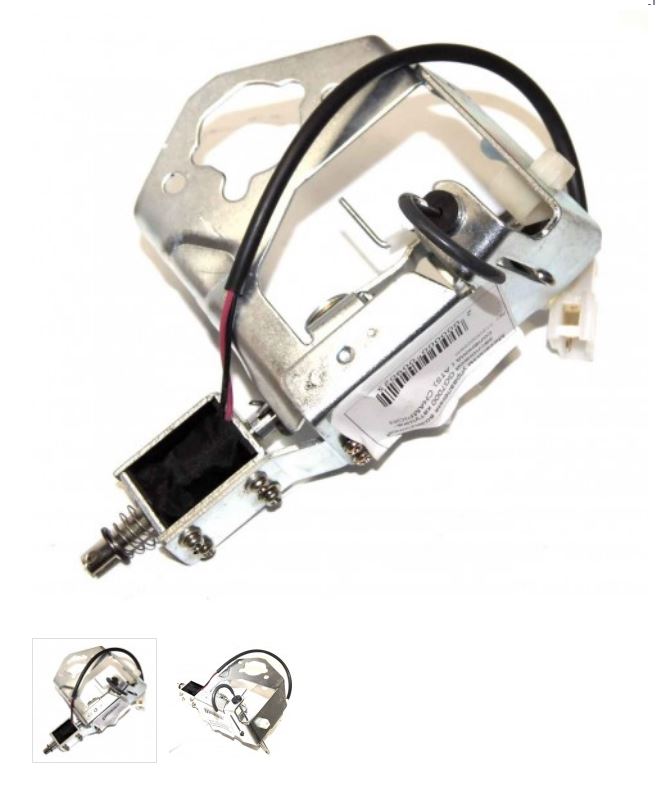

Откуда реле - из Механизма управления воздушной заслонкой. Авто запчасти.
Обычно ломается, что то другое , сама катушка-соленоид с втягивающим элементом на пружинке в исправном состоянии. Я купил Б.У. на барахолке за смешные деньги.

Механизм управления воздушной заслонкой.JPG (51.81 КБ) 4044 просмотра

[Lenivo]

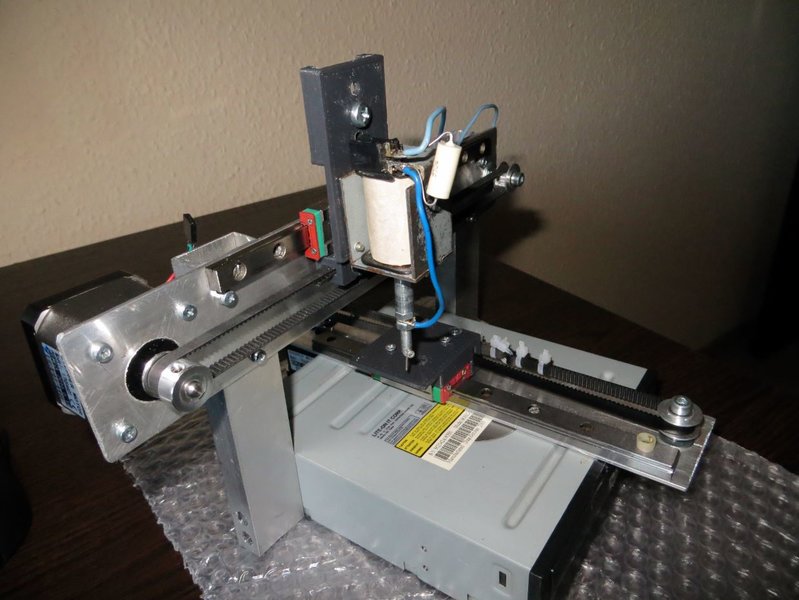

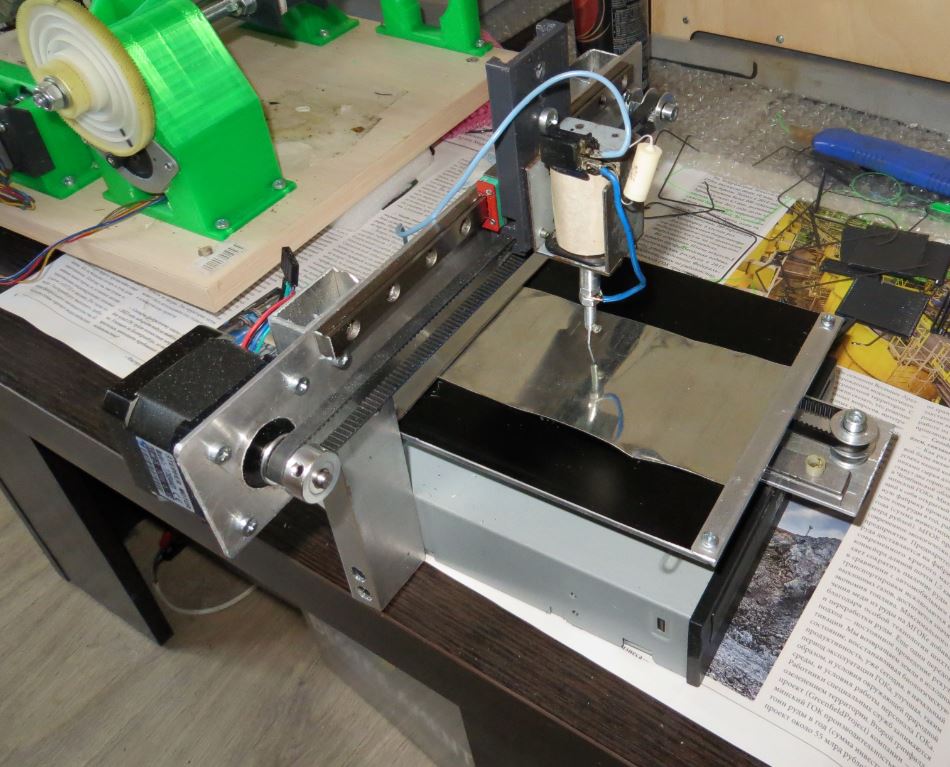

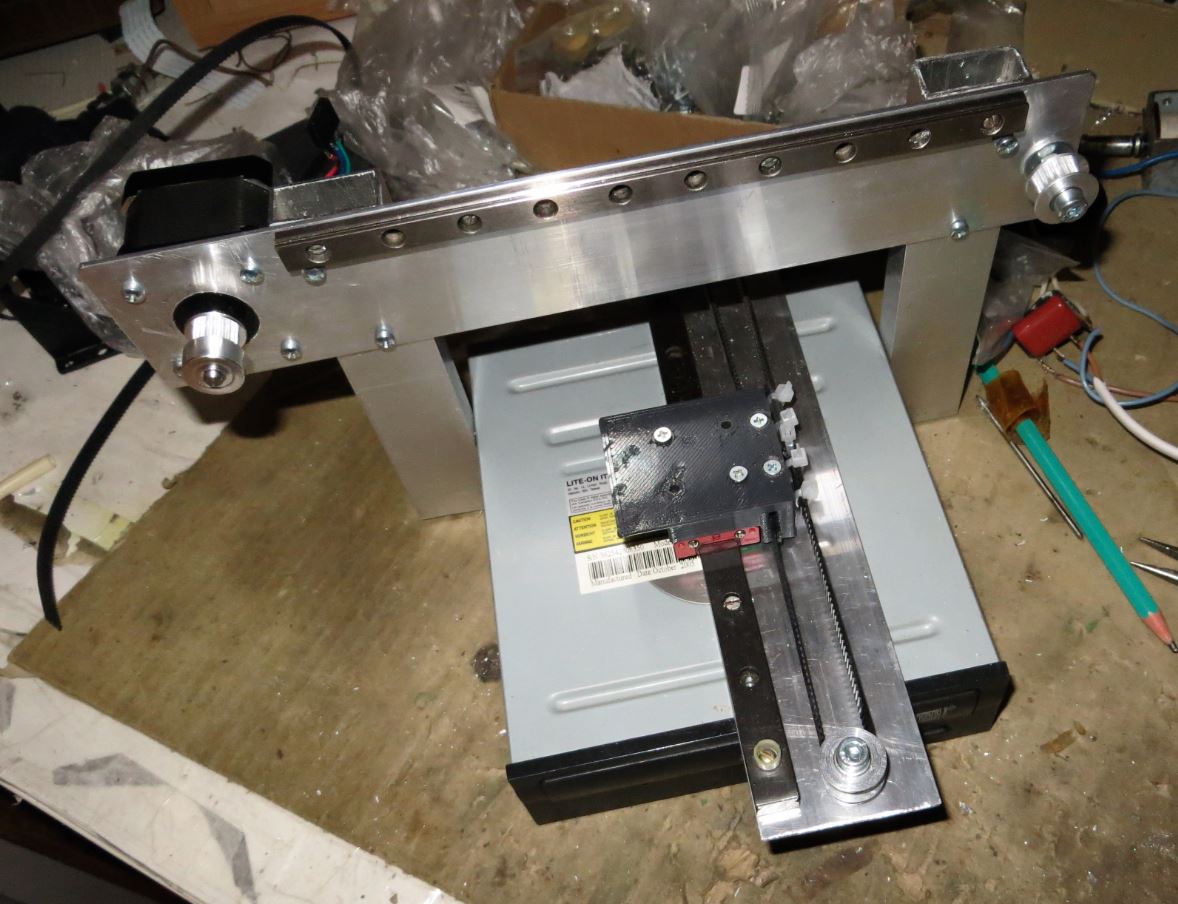

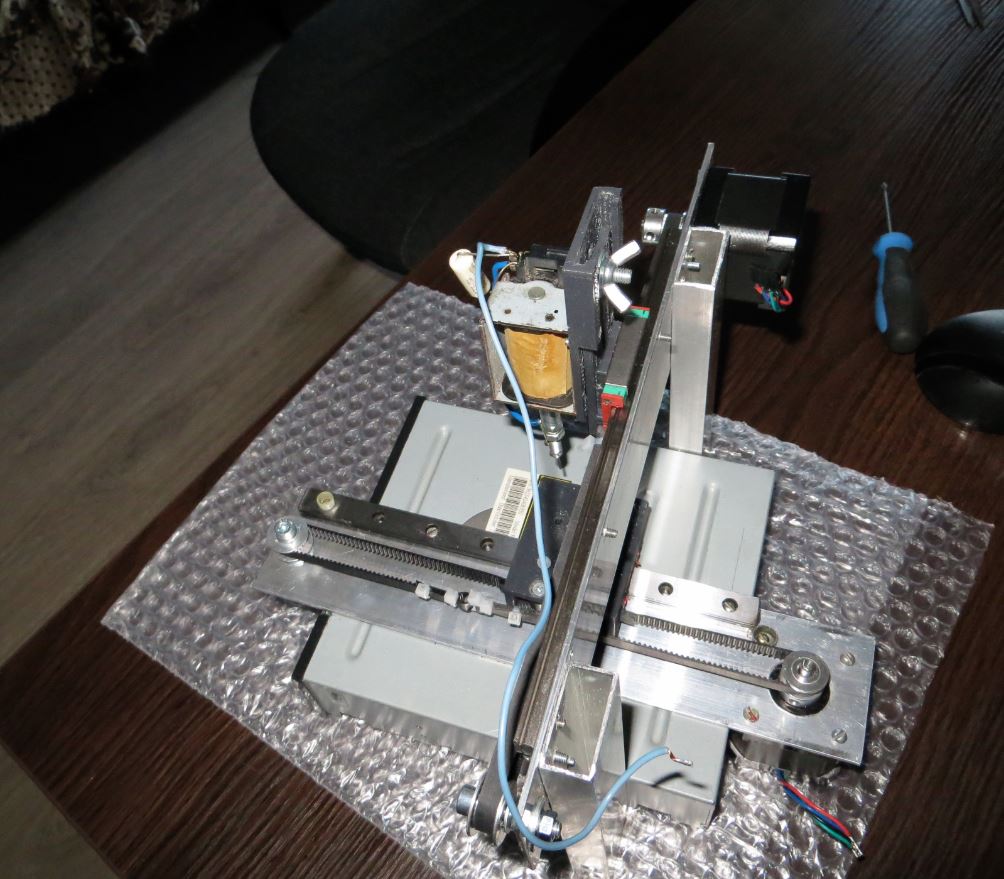

Начал пилить ЧПУ из корпуса ДВД на линейных рельсах на ремнях.

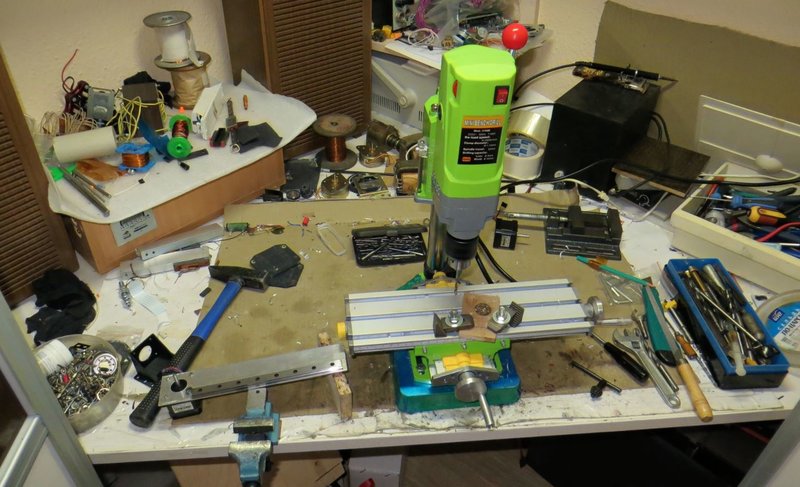

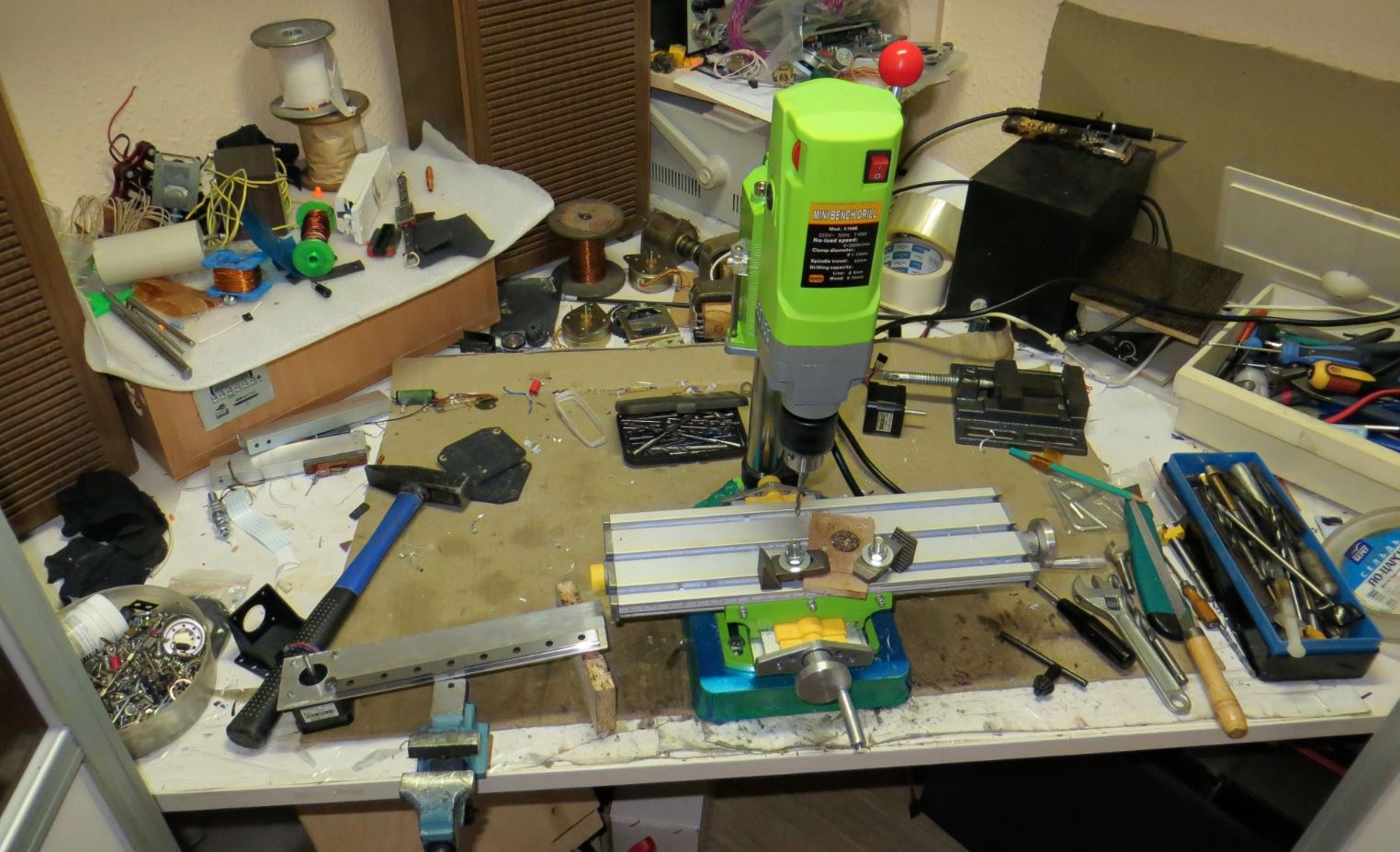

Купил себе сверлилку с координатным столиком.......

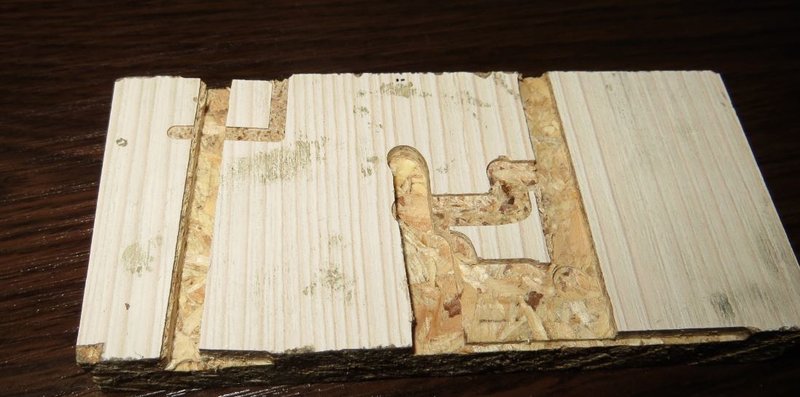

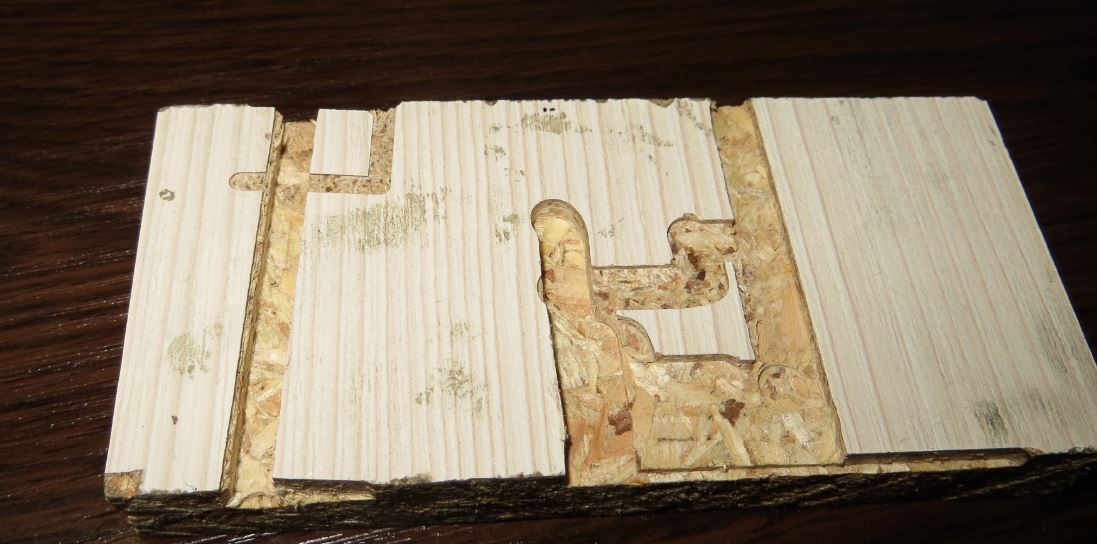

Кстати попробовал ЛДСП пофрезеровать в ручном режиме - с боков даже лимбы есть. Но люфт - градусов 20 у ручек. Но в принципе, что-нибудь не очень точное можно отфрезеровать.

Надо было вместо столика взять координатные тиски за туже стоимость... Было бы удобнее.

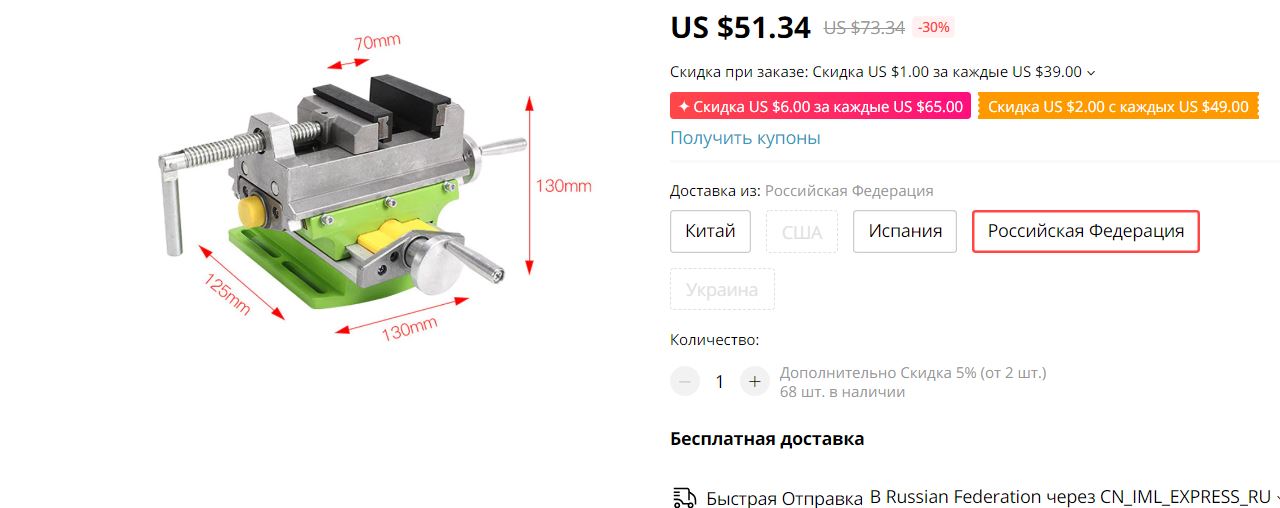

https://aliexpress.ru/item/4000241471577.html

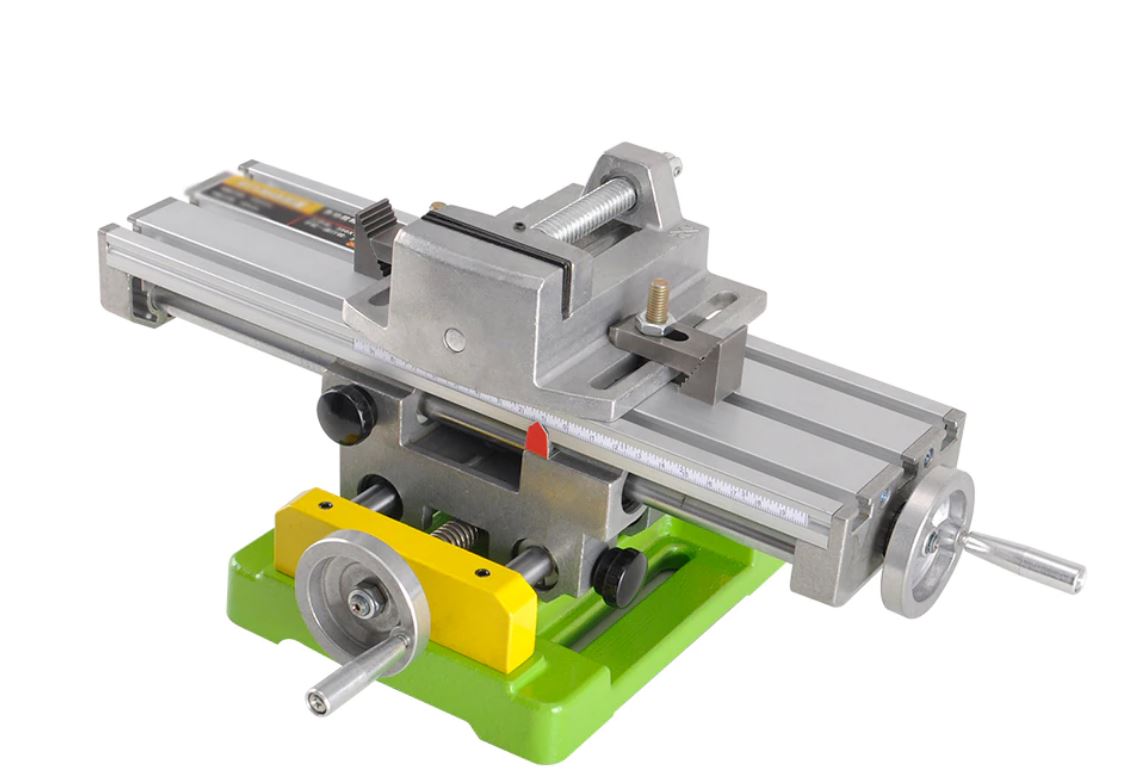

Тиски координатные 1.JPG (35.4 КБ) 4032 просмотра

Тиски координатные 2.JPG (69.02 КБ) 4032 просмотра

Есть кстати более точная модель на подшипниках и на валах - но она дороже сильно.

https://aliexpress.ru/item/4000276160169.html

Тиски координатные 3.JPG (67.94 КБ) 4030 просмотров

[Lenivo]

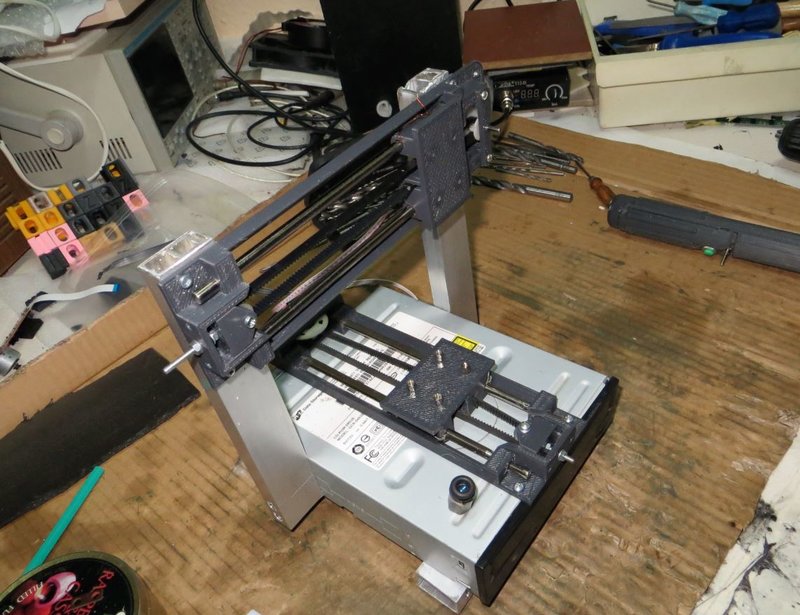

Потихоньку ЧПУ пилю.
Из остатков и наличия.....

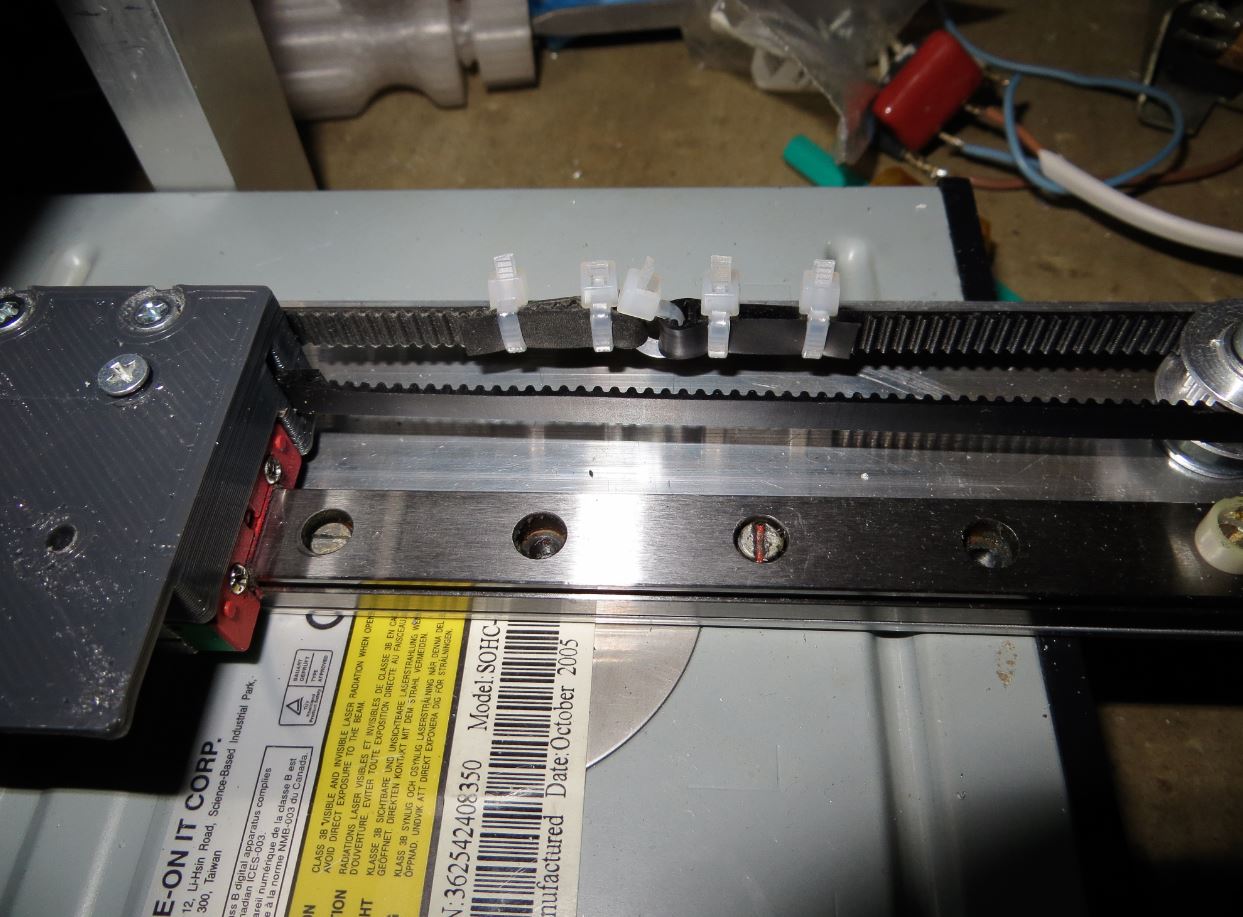

Придумался новый способ натяжки ремня. У меня не хватало ремней для Х и У осей. поэтому для одной оси, которую потом не видно будет сделал их двух обрезков - и совершенно случайно получился новый способ натяжки ремней, крайне простой и очень дешёвый - пять пластиковых стяжек. Был бы цельный ремень - натянул бы ремень с помощью одной только стяжки внутри каретки. А так вполне практично получилось и два обрезка ремней пристроил.

[antobel]

Осталось непонятно - почему именно корпус DVD? Из корпуса от микроволновки площадь была бы больше

[Lenivo]

Осталось непонятно - почему именно корпус DVD? Из корпуса от микроволновки площадь была бы больше

Несколько причин:
1. Была заготовка - на корпусе ДВД.
2. Рельсы маленькие всё равно только под такой корпус и подходят.
3. Примерно в четыре раза быстрей получается , если бы такой же размер делать просто из прямоугольных труб.

[Lenivo]

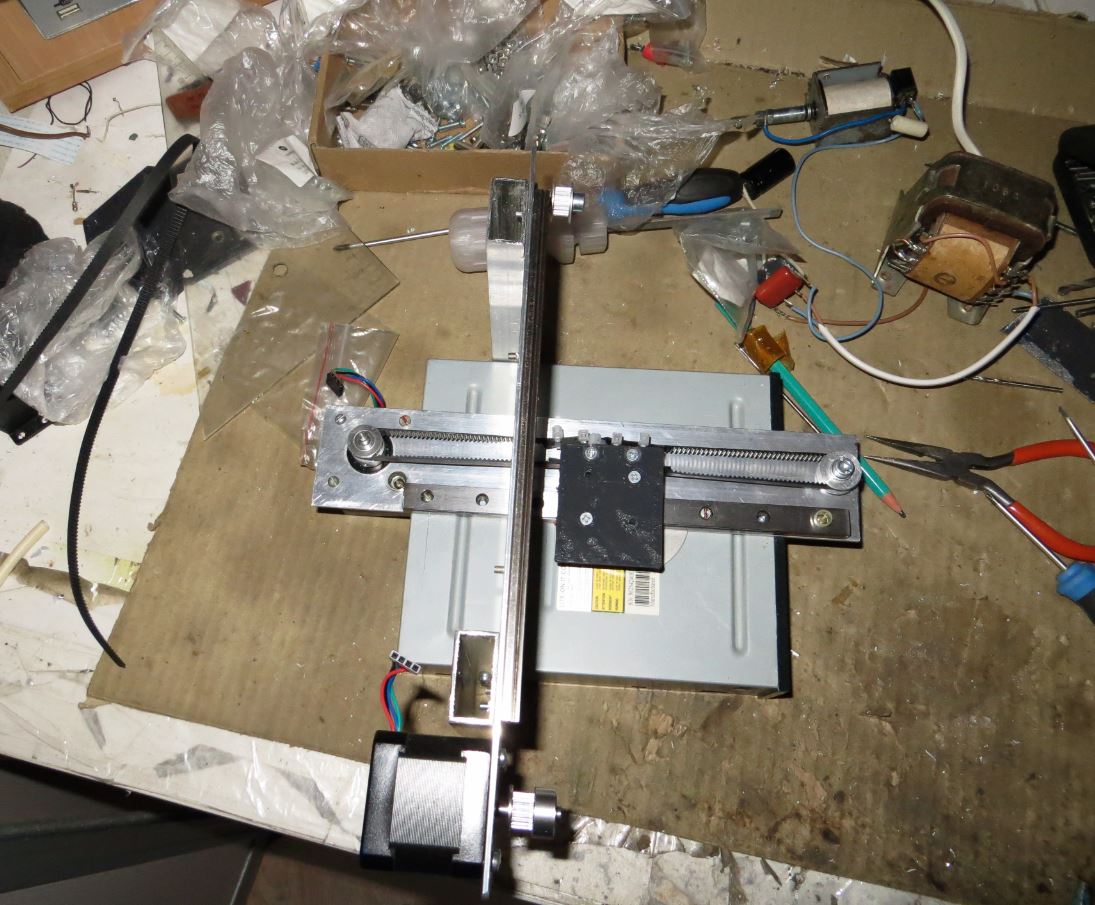

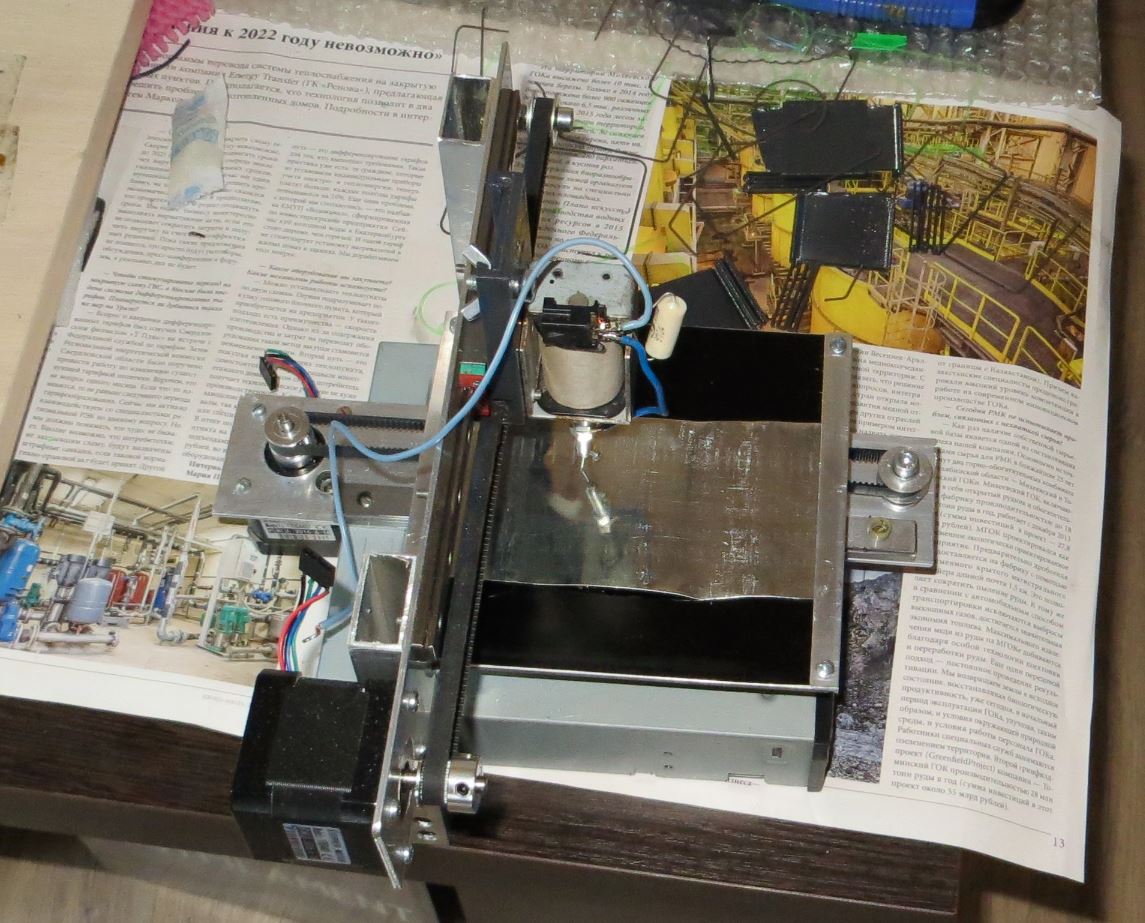

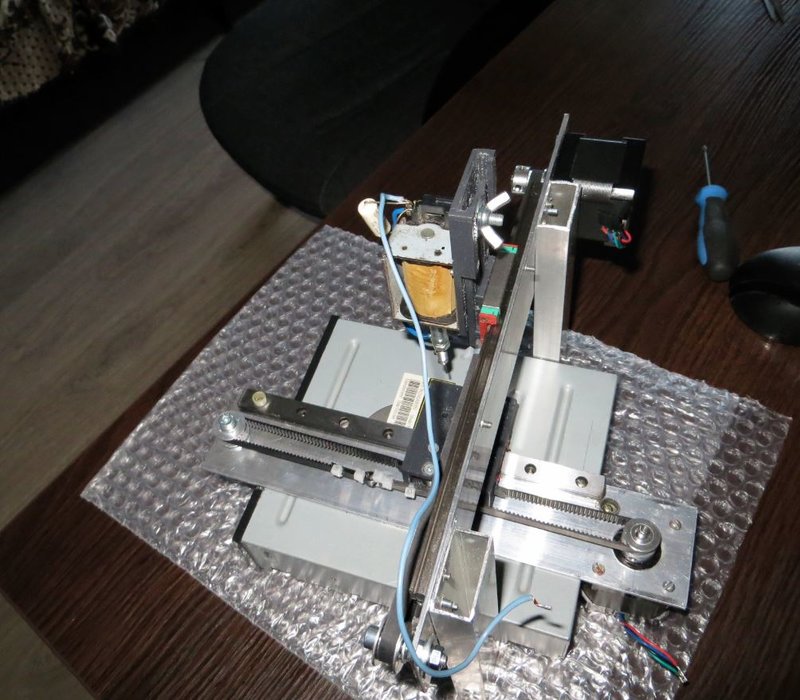

Ну вроде механику заделал. Осталась электроника и наладка.

[Lenivo]

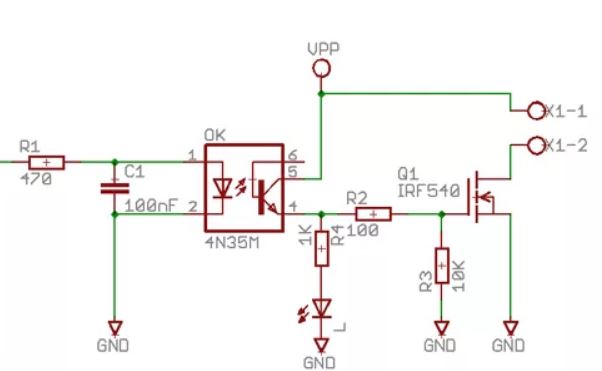

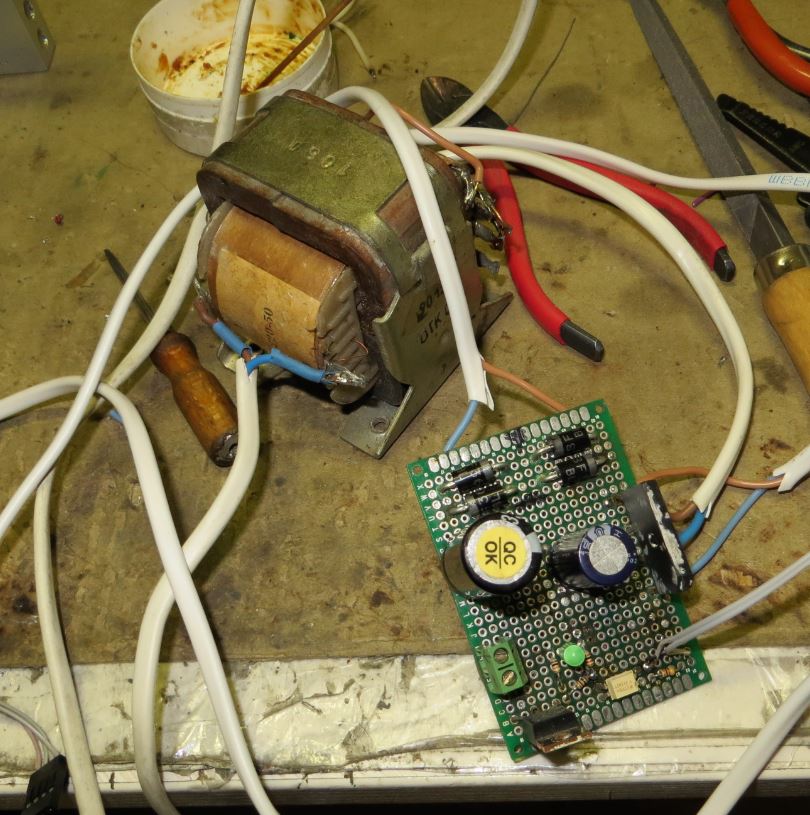

Спаял я управление искровой головкой на оптроне и мосфете.. на основе схемы

Схема управления искровой головкой 1.JPG (25.46 КБ) 3969 просмотров

По отдельности всё работает

А вместе - вырубает периодически, сбои идут, короче надо блоки питания разные пробовать, а не только разные обмотки на трансформаторе для питания...

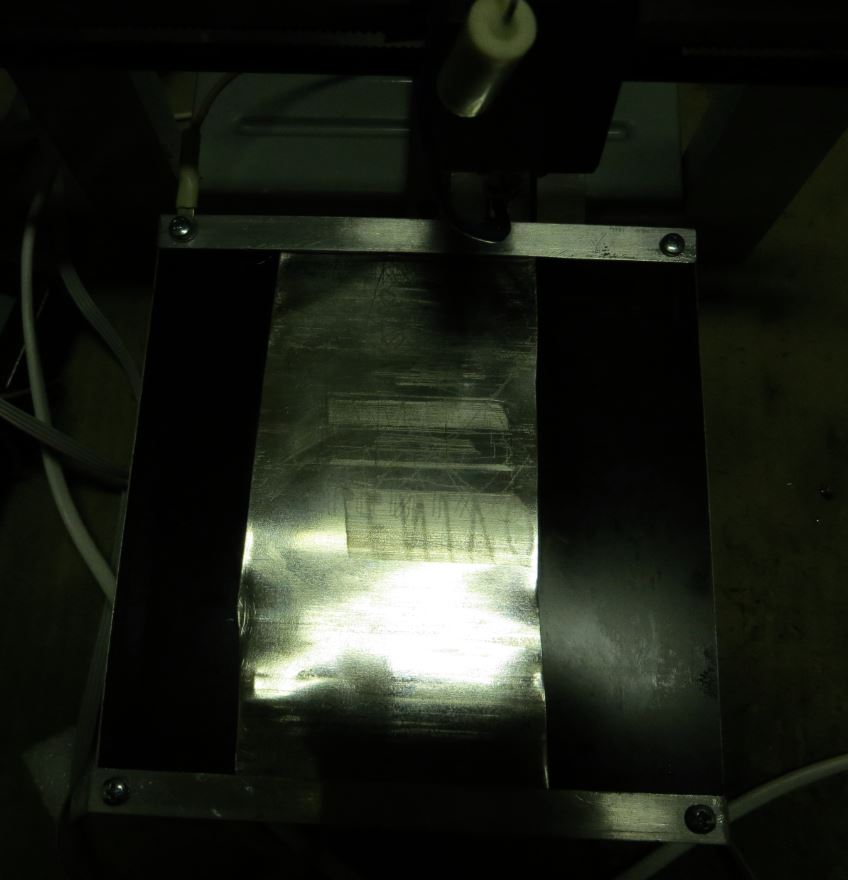

Ну как бы прожиг слабый , да ещё и фиг сфотографируешь - изображение зеркальное. Но это просто не так разъём шаговика вставил.


[antobel]

вырубает периодически, сбои идут,

Можно и с одного питать, НО!
Оптрон оставить,
+ разветвить 3 диодами,
борду в корпус типа БП заземлённый имхо,
А её питало через понижающий шим,
моторное - через кондей-дроссель-кондей...
Да и для отбойника не меньше 10000мкф по питалу и дросселёк хоть какой

[Lenivo]

Да и для отбойника не меньше 10000мкф по питалу и дросселёк хоть какой

Конденсаторов хватает, если выдернуть питание из розетки - ардуино из USB питается - то хватает на секунд пять работы дуги -- на холодную работает, а чуть пргореется идут сбои..... Надо чтоб отстоялось пару дней - марафон закончил. Надо отдохнуть и со свежей головой всё проанализировать....... Но как то НЕ ФОНТАННО........ Похоже поэтому проектов с ЧПУ нет в сети, хотя ручных гравёров множество.

[antobel]

одними кондеями не спасёшься... экранировать всё и питало разветвить

[Alex Post]

Ну как бы прожиг слабый

А ты его типа туда-сюда гонял и только искрой управлял? Имхо по хорошему по контуру надо бы водить, тогда только красиво будет.
