Обсуждение сварщика из темы PetPull

[Robert Sa]

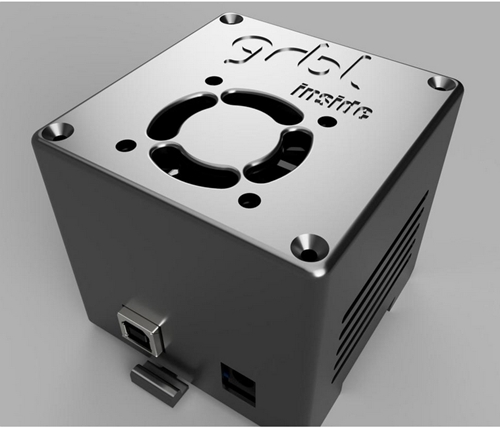

Нашел такое, вроде ок, мне нравится, а вам?
Пока не выкладываю стл так как не проверил его на состоятельность и там надо дополнить крепежные ножки и еще кое чего подлатать для двух реле робота

[Robert Sa]

да уж...хорошо что проверил сходимость осей отверстий крепления Uno к показанному ящику, исправил.
ох уже эти буржуи, ничего до конца точно не делают и не выкладывают.... эх эх...

[Robert Sa]

меня начали мучить сомнения, по моему реле которое будет коммутировать 220 для нагревателя и аквариумного компрессора нельзя ставить так близко к Уно блин:(((
EMI же от них никто не отменял ....
етять тебя мухи:((( пока не попробую не скажу, но кажись это плохая затея...
наверно надо будет мутить экран:((((((

[Robert Sa]

Фсё, стынем и в бой:)

[Robert Sa]

О подвижках проекта сварщика:

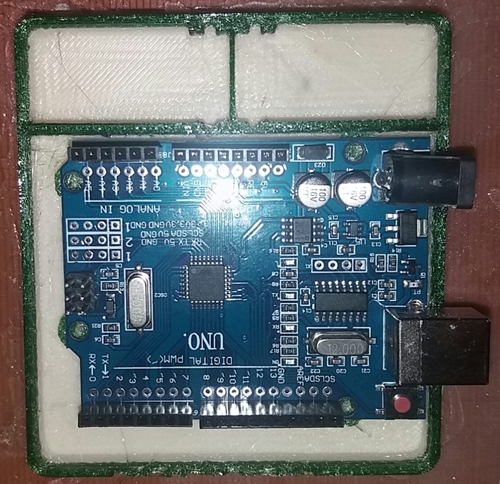

Тест на сходимость отверстий Уно и платы шилда GBRL наконец пройден. DXF платы с размерами и расположением отверстий из сайта Ардуино не точный оказался.
Релюхи тоже физически классно входят в свои направляющие в ящике.

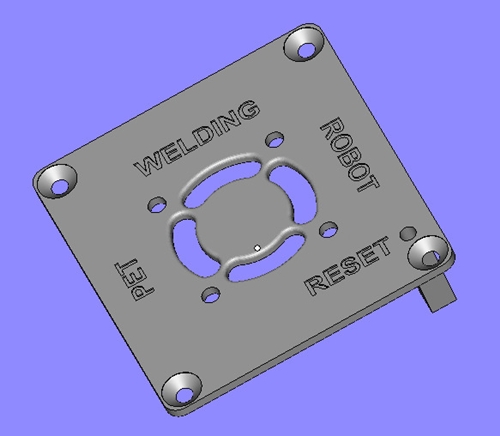

Кнопка reset УНО будет выведена на крышку посредством оси и заглушки, будет выходить вместе с крышкой.

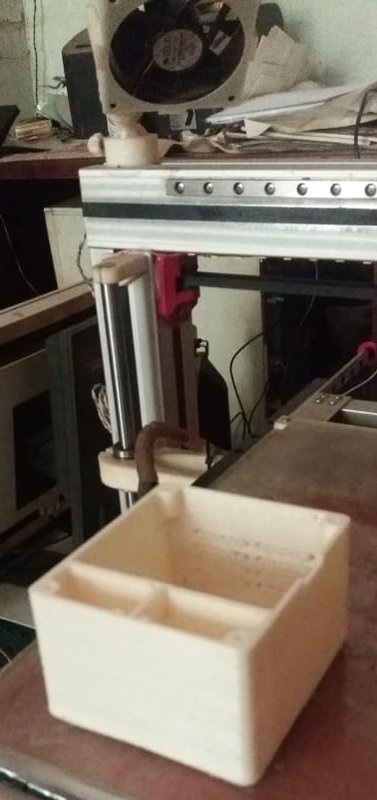

Масса напечатанного корпуса без крышки 46гр(абс) Крышка 15гр ( зеленый ПЕТ)
Пока кадру ниже - когда абс закончился , перешел на зеленый пэт без замены Т печати чтоб закончить тест, адгезия двух разных полимеров получилась весьма хорошей.
Пока не решил какую кнопку использовать чтоб и вам было просто и в ящик помещался. Если есть идеи, поделитесь.
Ночью произведу абс нить 1кг и продолжу проект.

[Robert Sa]

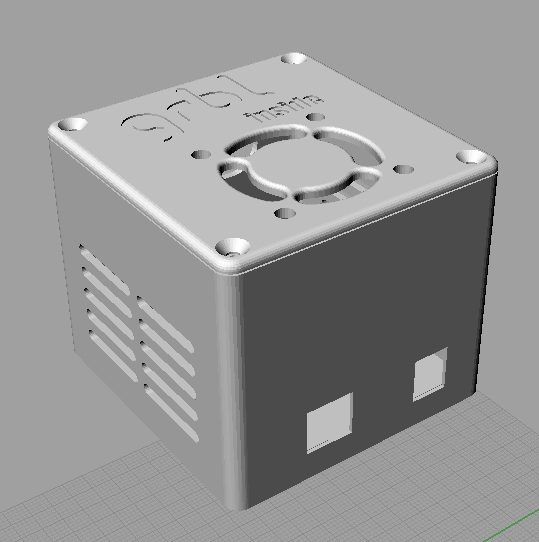

похерил буржуйскую крышку, не подчинялся стл, выдавал много ошибок при модинге, теперь надо решить какой микрик на старт употребить. По всей видимости он будет рядом с RESET с др. угла!

[Robert Sa]

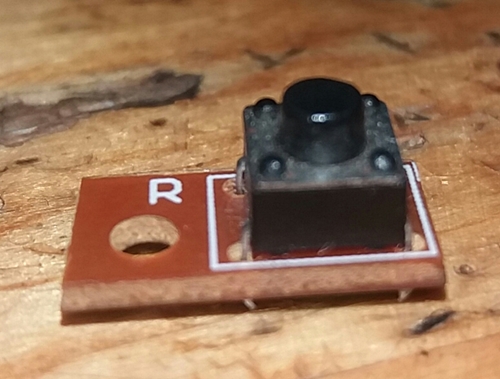

Кнопка старта сварщика будет такой. вставляется в крышку на клею.

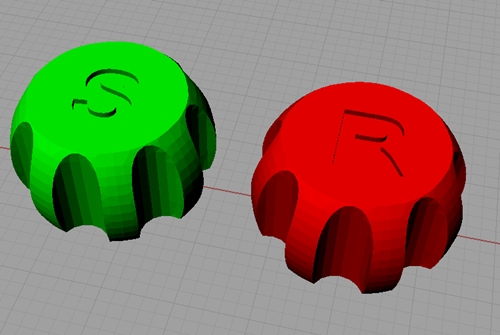

Поверх будет декор как на старте так и на сбросе. Декор кнопки RESET должен на себе нести винт М3 с плоской головкой в нижней части, длину винта укажу позже.

[Robert Sa]

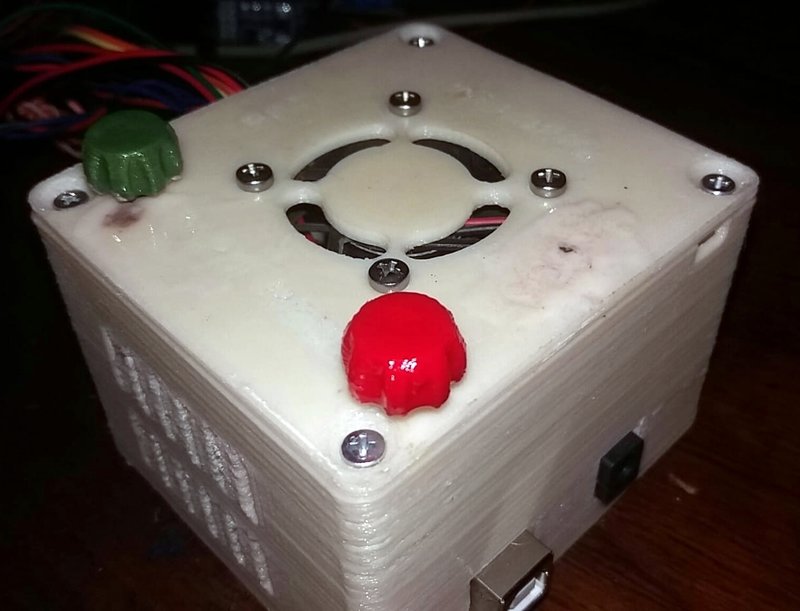

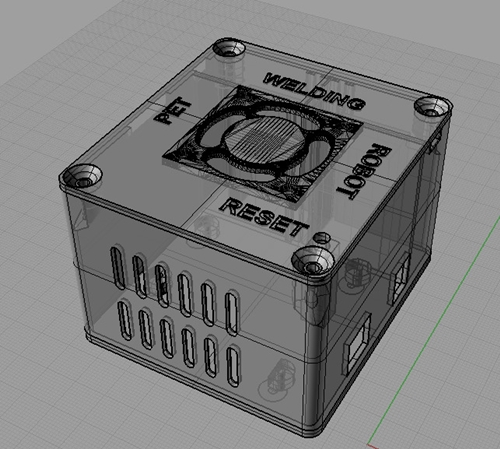

Первый драфт ящика наконец родился
Теперь можно заняться тестами на гашение/экранированием EMI шума от щелчков реле и трассировкой проводов.
Обещал сказать длину винта М3 с плоской шляпой для кнопки сброса - 40мм ровно!

[mobistrike]

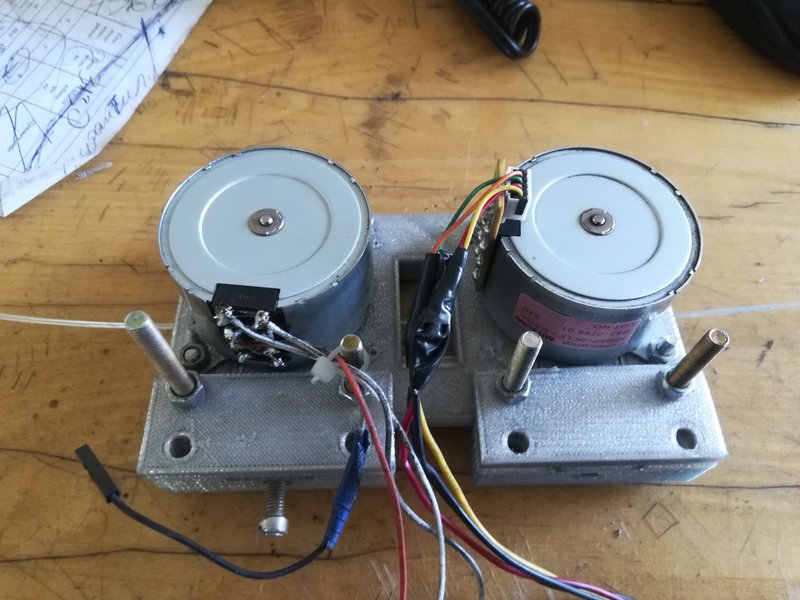

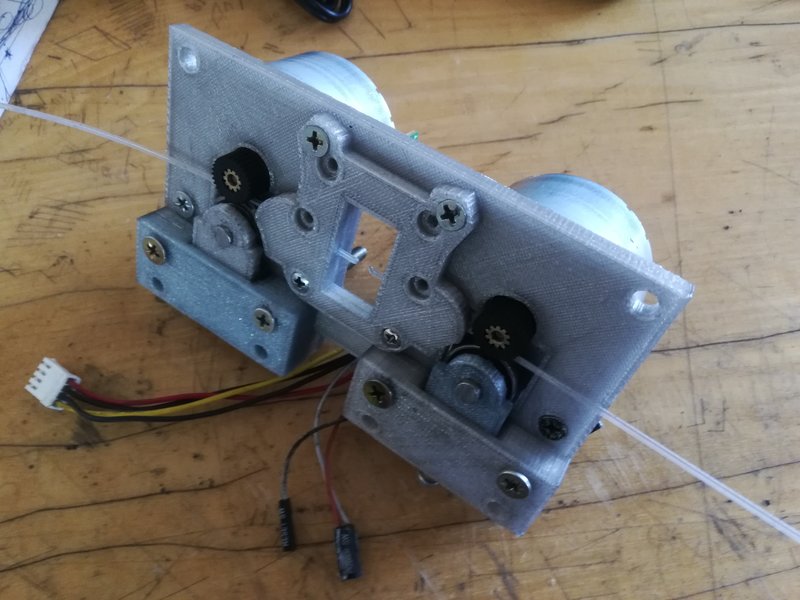

Напечатал "черновик" автоматического спайщика филамента по приципу спайки оптоволокна . Посоветуйте нагреватель . Нужно чтобы быстро нагревался и быстро остывал .

[Erema]

Наверное сопло тонкое с подачей газа, типа зажигалки с турбонадувом.
А для охлаждения через него же холодный воздух.

[moct05]

Посоветуйте нагреватель . Нужно чтобы быстро нагревался и быстро остывал .

Посмотрите по запросу VAPE. Используются слобоомные спирали (менее 1 Ом). Разогреваются быстро. Остывают быстро.

[Zneipas]

Напечатал "черновик" автоматического спайщика филамента по приципу спайки оптоволокна . Посоветуйте нагреватель . Нужно чтобы быстро нагревался и быстро остывал .

Роберт уже показывал нагреватель от мгновенного паяльника в форме полумесяца. Пока ничего лучше не вижу.

[Zneipas]

Точнее вижу - индукцинная спираль , а внутри железная гильза с прутком. Но это сложно и нет термокорнтроля. Можно замутить термоконтроль на точке Кюри(гадолиния), но это ещё сложнее.

[Robert Sa]

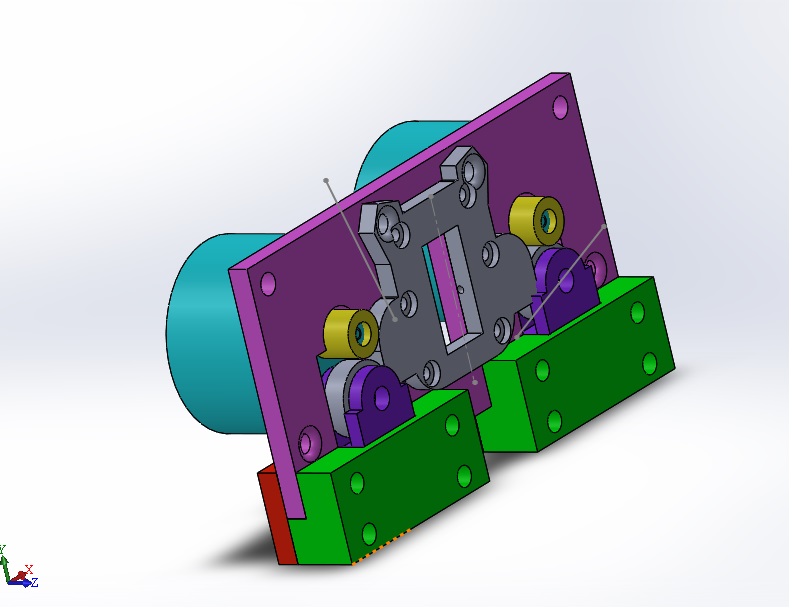

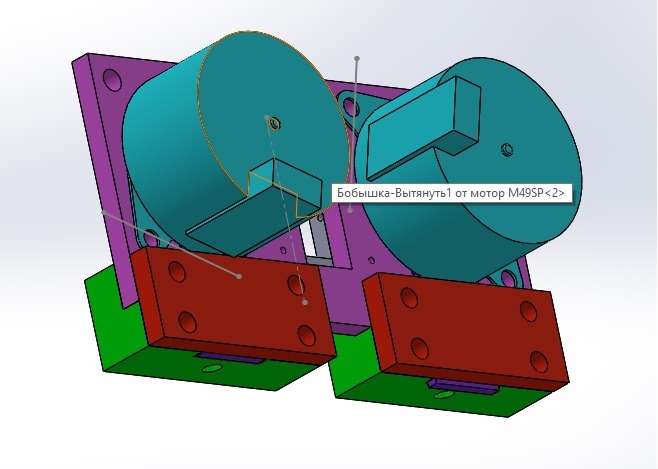

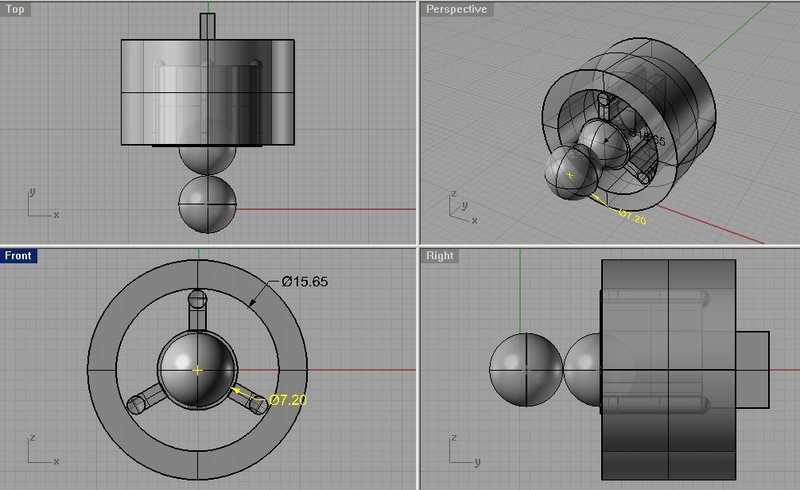

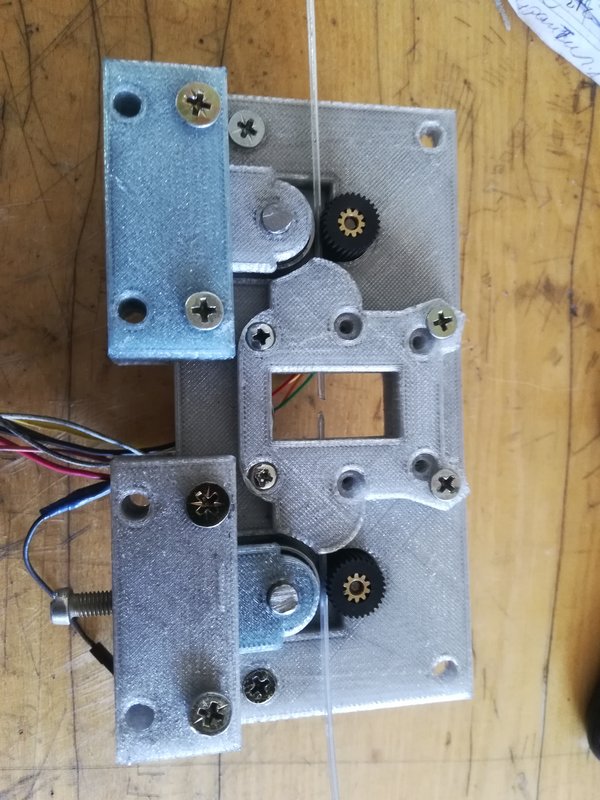

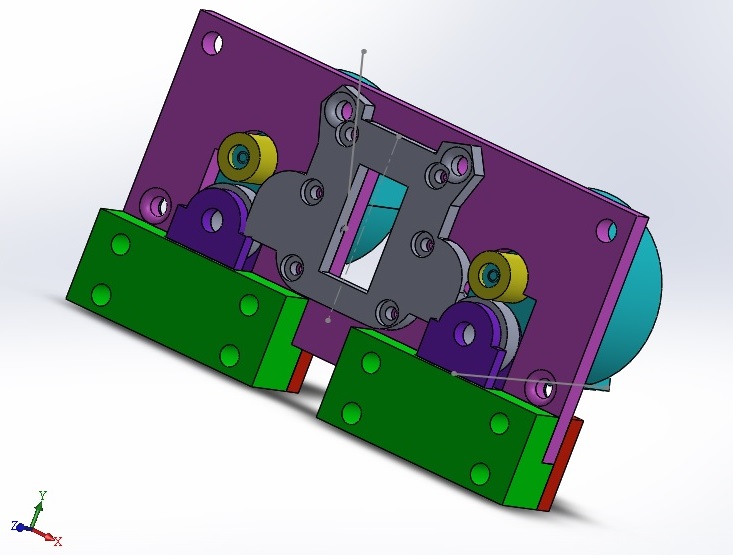

Концепт нового концевого оптодатчика для робота сварщика пэт нити.
Механика ушла, можно сказать, в историю. Точность исполнения максимально достижимая, долговечность решения - максимум!

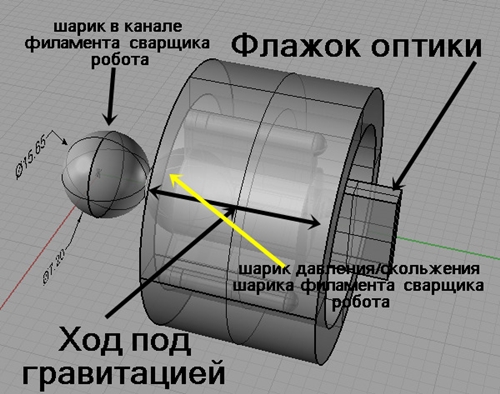

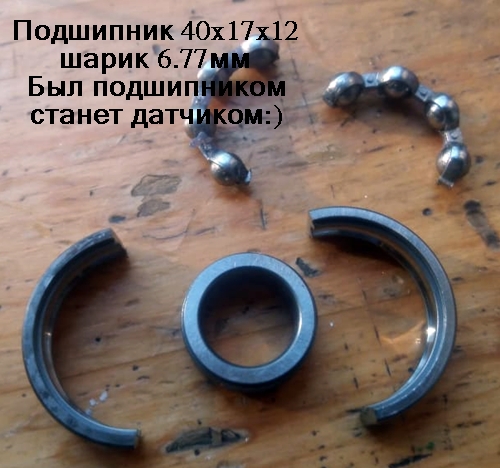

Будут использованы шарики из подшипников бутылкореза 40х17х12мм
Диаметр шарика по даташитам 7.20мм
